概览

优势和特点

  • 节省空间的 SOT-223 表面贴装型封装
  • 三端可调或固定 2.85V、3.3V、5V 输出
  • 800mA 输出电流

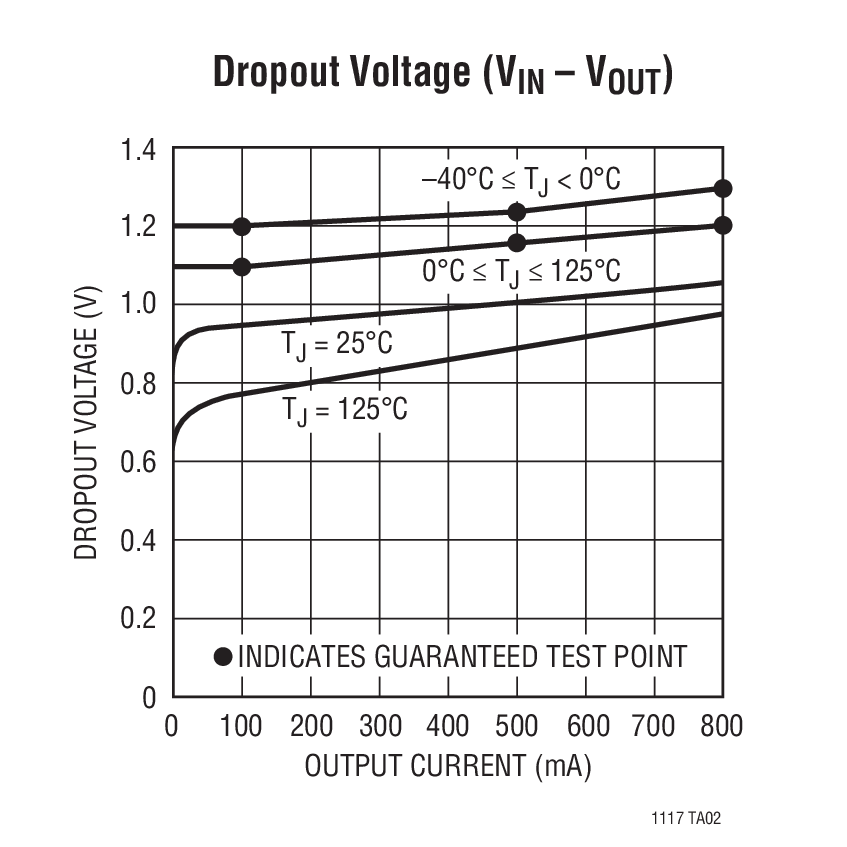

  • 可在低至 1V 压差的条件下运作
  • 在多种电流水平上提供保证压差电压
  • 0.2% 的最大电压调整率
  • 0.4% 的最大负载调整率



产品详情

LT®1117 是一款正低压差稳压器，专为提供高达 800mA 的输出电流而设计。该器件可提供一种可调输出电压版本和固定输出电压版本 (2.85V、3.3V 和 5V)。2.85V 版本是为在 SCSI 总线的有源终端器中使用而特别设计。所有的内部电路均专为在低至 1V 的输入至输出差分电压条件下运作而设计。在 800mA 电流条件下，压差电压保证处于 1.2V 的最大值，并随着负载电流的下降而减小。片内修整将基准/输出电压调节至 ±1% 以内。对电流限值也进行了修整，以较大限度地减小过载情况下稳压器和电源电路上所承受的应力。

该器件采用扁平的表面贴装型 SOT-223 封装，因而可在那些空间受限的应用中使用。LT1117 需要一个最小 10μF 的输出电容以实现稳定性。大多数稳压器设计中都采用了具有该数值或更大数值的输出电容器。

PNP 型稳压器会有多达 10% 的输出电流被作为静态电流而浪费掉，LT1117 则与之不同，该器件的静态电流将流入负载，从而提升了效率。




应用

  • 有源 SCSI 终端器
  • 高效率线性稳压器
  • 用于开关电源的后置稳压器
  • 电池充电器
  • 5V 至 3.3V 线性稳压器



产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

参考资料

  • 查看全部 (8)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 应用笔记 (2)
  • 设计笔记 (3)
  • 解决方案通报和手册 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    启动此部分的现成LTspice演示电路：

    第1步：下载并在计算机上安装LTspice。

    第2步：单击下面的链接，下载演示电路。

    第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

    LTspice

    LTspice仿真

    LT1117 Demo Circuit - 5V Regulator with Improved Ripple Rejection (6-20V to 5V @ 800mA)
    LT1117 Demo Circuit - 5V Regulator with Shutdown (6-20V to 5V @ 800mA)

    LTspice中提供以下器件型号：

    LT1117
    LT1117-2.85
    LT1117-3.3
    LT1117-5

    参考电路 (3)

    配套产品推荐

    LT1117 配套产品

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models

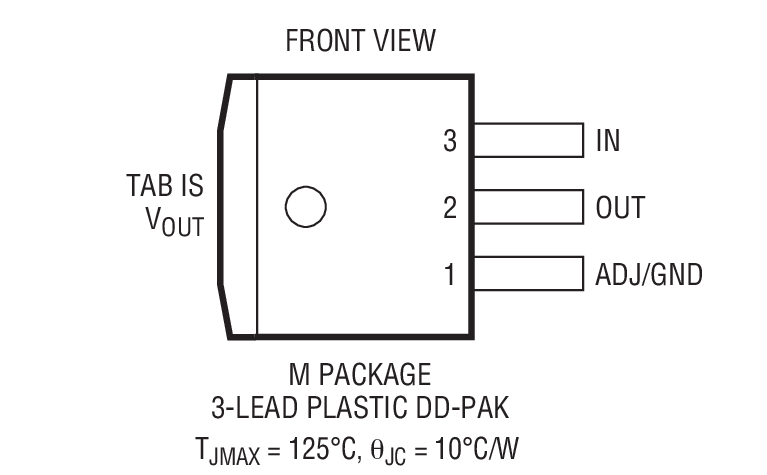

    LT1117CM#PBF 材料声明 质量和可靠性 3-Lead DD Pak
    LT1117CM#TRPBF 材料声明 质量和可靠性 3-Lead DD Pak
    LT1117CM-2.85#PBF 材料声明 质量和可靠性 3-Lead DD Pak
    LT1117CM-2.85#TRPBF 材料声明 质量和可靠性 3-Lead DD Pak
    LT1117CM-3.3#PBF 材料声明 质量和可靠性 3-Lead DD Pak
    LT1117CM-3.3#TRPBF 材料声明 质量和可靠性 3-Lead DD Pak
    LT1117CM-5#PBF 材料声明 质量和可靠性 3-Lead DD Pak
    LT1117CM-5#TRPBF 材料声明 质量和可靠性 3-Lead DD Pak

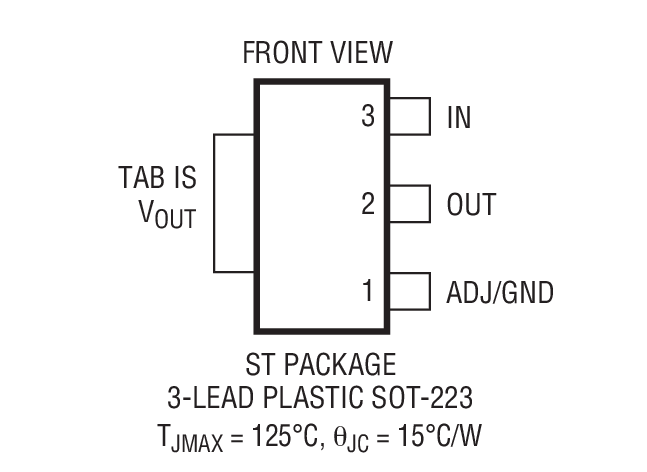

    LT1117CST#PBF 材料声明 质量和可靠性 3-Lead SOT-223
