LTC3413

用于 DDR/QDR 存储终端的 3A、2MHz 单片同步稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高效率:达 90%
  • ±3A 输出电流
  • 对称的供电和吸收输出电流限值
  • 低接通电阻 RDS(ON) 内部开关:85mΩ
  • 无需肖特基二极管
  • 2.25V 至 5.5V 输入电压范围
  • VOUT = VREF/2
  • ±1% 输出电压精度
  • 可设置开关频率:高达 2MHz
  • 电源良好输出电压监控器
  • 过热保护
  • 采用 16 引脚 TSSOP 裸露衬垫封装



更多细节
show more Icon

LTC®3413 是一款采用恒定频率电流模式架构的高效单片同步降压型 DC/DC 转换器。它可在 2.25V 至 5.5V 的输入电压范围内工作,并能在供应或吸收高达 3A 的输出电流的同时提供一个大小为 0.5V * VREF 的已调输出电压。由于采用了一个内部分压器,所以减少了组件数目,并通过将基准电压一分为二免除了增设外部电阻器的需要。具有 85mΩ 接通电阻的内部同步电源开关提升了效率,并免除了增设外部肖特基二极管的需要。可由一个外部电阻器来设定高达 2MHz 的开关频率。

LTC3413 中的强制连续操作模式可降低噪声和 RF 干扰。故障保护功能由一个用于在供电和吸收电流操作期间对输出电流加以限制的过流比较器来提供。可调补偿能够在各种负载和输出电容器条件下对瞬态响应进行优化。




Applications

  • 总线终端:DDR 和 QDR存储器、SSTL、HSTL、...
  • 笔记本计算机
  • 分布式电源系统



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3413EFE#PBF
  • HTML
  • HTML
LTC3413EFE#TRPBF
  • HTML
  • HTML
LTC3413IFE#PBF
  • HTML
  • HTML
LTC3413IFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3413EFE#PBF

量产

LTC3413EFE#TRPBF

量产

LTC3413IFE#PBF

量产

LTC3413IFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3413EFE#PBF

量产

LTC3413EFE#TRPBF

量产

LTC3413IFE#PBF

量产

LTC3413IFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

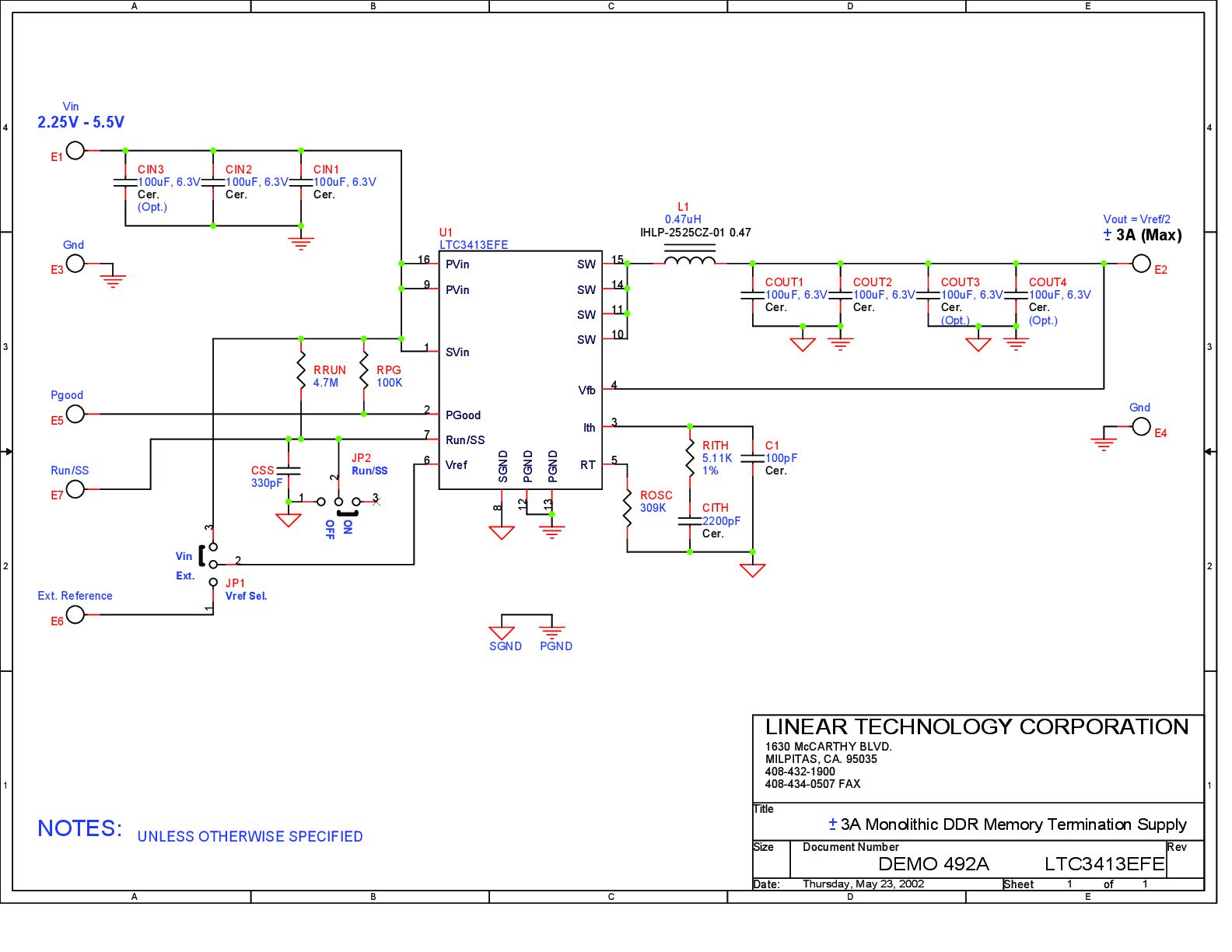

DC492A

LTC3413EFE | ±3A单芯片DDR存储器端接电源, VIN = 2.25V 至 5.5V, VOUT = VREF/2 ±3A

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

参考电路

参考电路 2

View 1

zoomopens a dialog

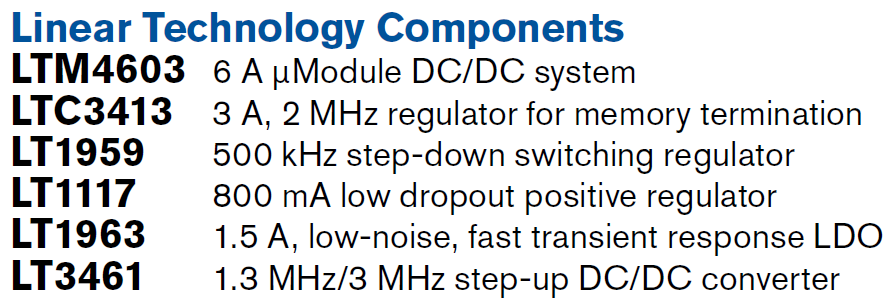

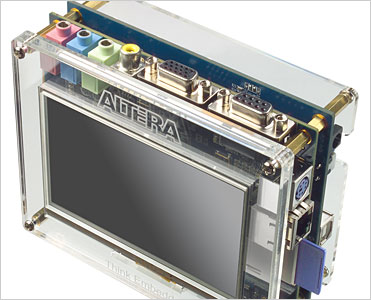

altera-nios-ii-embedded-evaluation-kit-cyclone-iii-edition

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link

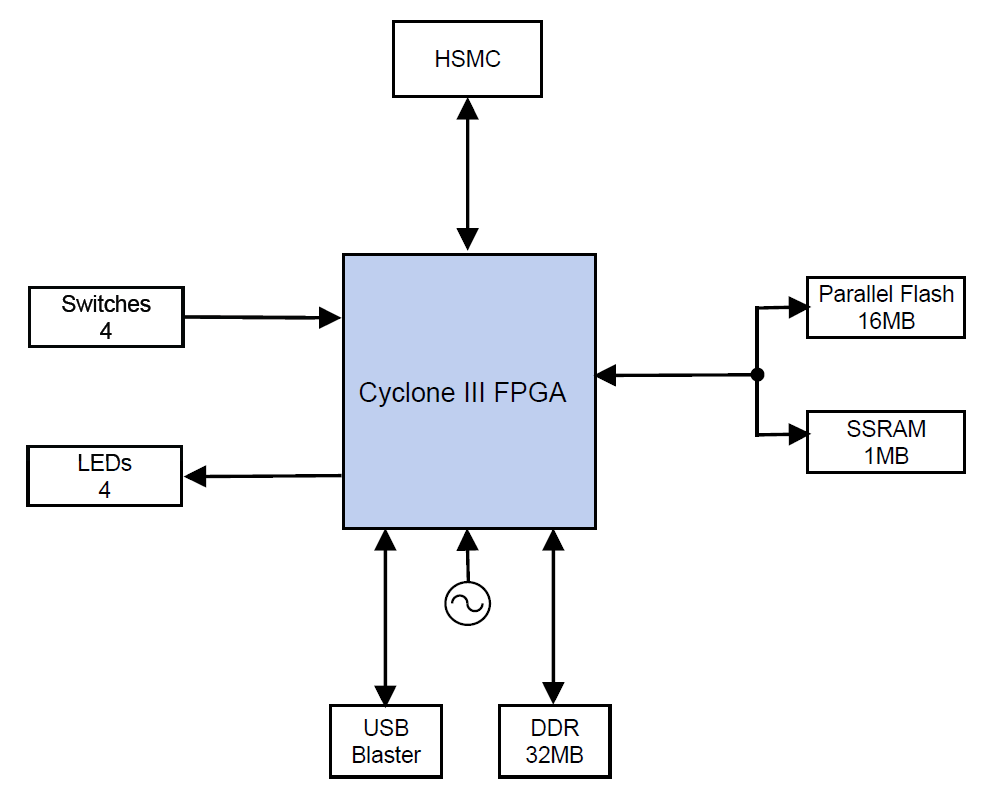

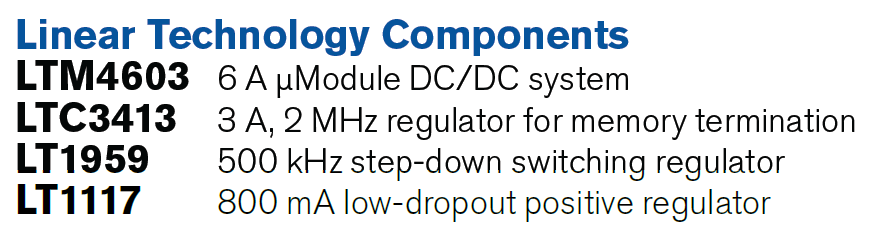

DK-START-3C25N Kit

zoomopens a dialog

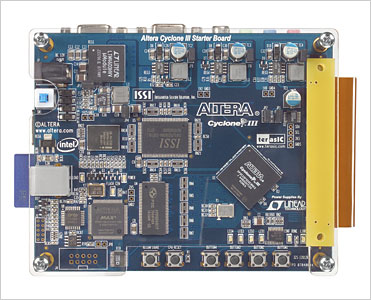

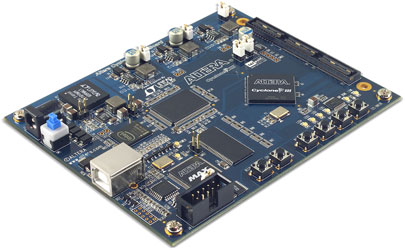

altera-cyclone-iii-fpga-starter-kit

altera-cyclone-iii-fpga-starter-kit

参考设计

tooltip Info:参考设计

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link
