概览

优势和特点

  • 低功耗:全部工作条件下:1.0 W (1 GSPS),600 mW (500 MSPS)
  • 单载波W-CDMA ACLR = 80 dBc (80 MHz 中频)
  • 可调模拟输出:8.7 mA至31.7 mA,RL = 25 Ω至50 Ω
  • 新颖的2×、4×、8×插值器/粗调复数调制器可以将载波放在DAC带宽中的任何位置
  • 辅助DAC可以控制外部VGA及失调
  • 多芯片同步接口
  • 高性能、低噪声锁相环(PLL)时钟倍频器
  • 数字反sinc滤波器
  • 100引脚、裸露焊盘TQFP封装

产品详情

AD9776A/AD9778A/AD9779A是双通道、12-/14-/16-bit、宽动态范围数模转换器(DAC),提供1 GSPS采样速率,允许高至奈奎斯特频率的多载波生成。这些数模转换器已经为直接转换传输应用进行最优化,包括法和(delete)数字复调制、增益与偏移补偿。数模转换器输出已进行优化,可以同ADI公司的ADL537x FMOD系列等模拟正交调制器进行无缝接口。串行外设接口(SPI)为许多内部参数提供可编程/回读。满幅输出电流可以在10 mA~30 mA范围进行设置。这些模数转换器是利用先进的0.18µm CMOS工艺制作的,工作电压范围为1.8 V~3.3 V,全部功耗为1.0 W。它们采用100引脚薄型扁平四面封装(TQFP)

产品特点

  1. 超低噪声与互调失真(IMD),实现从基带到高中频的宽带信号高质量合成
  2. 拥有自主知识产权的数字模数转换器输出转换技术提供了动态性能
  3. 可以容易地为各种单端或差分电流拓扑结构提供电流输出配置
  4. CMOS数据输入接口,具有可调设置与保持
  5. 新颖的2×, 4×, 与8×分类机/粗调综合调节器,允许在数模转换器的任意带宽进行载波布局

应用

  • 无线基础设施 WCDMA, CDMA2000, TD-SCDMA, WiMax, GSM
  • 数字高中频或低中频合成
  • 内部数字上转换能力
  • 发射分集
  • 宽带通信:LMDS/MMDS、点对点

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

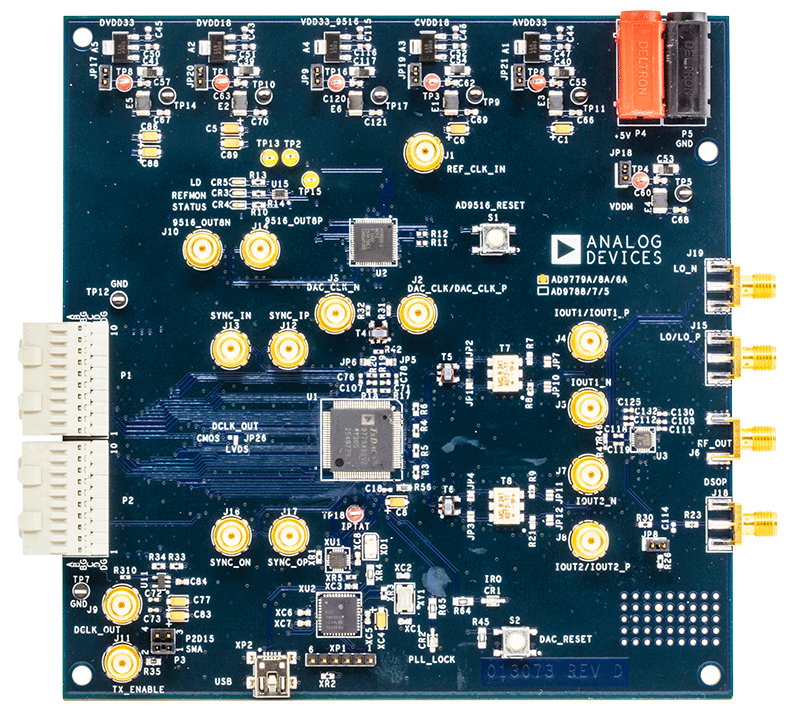

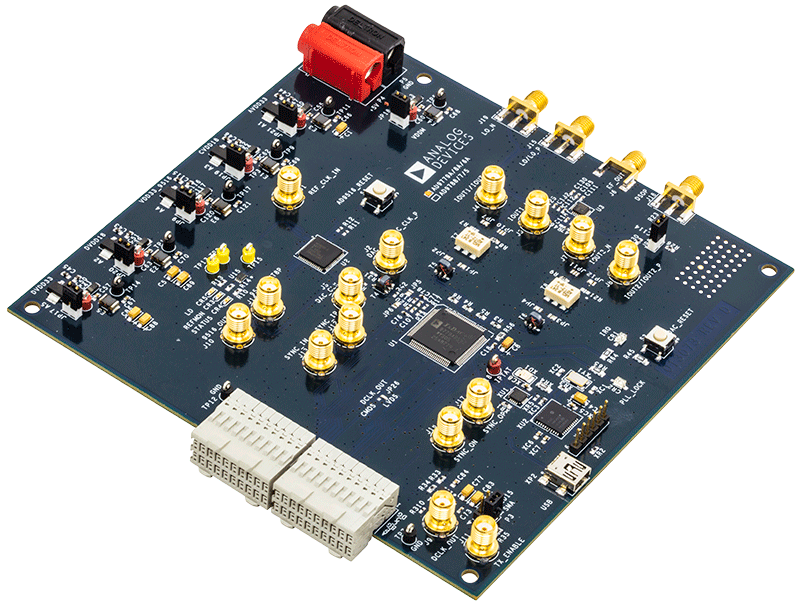

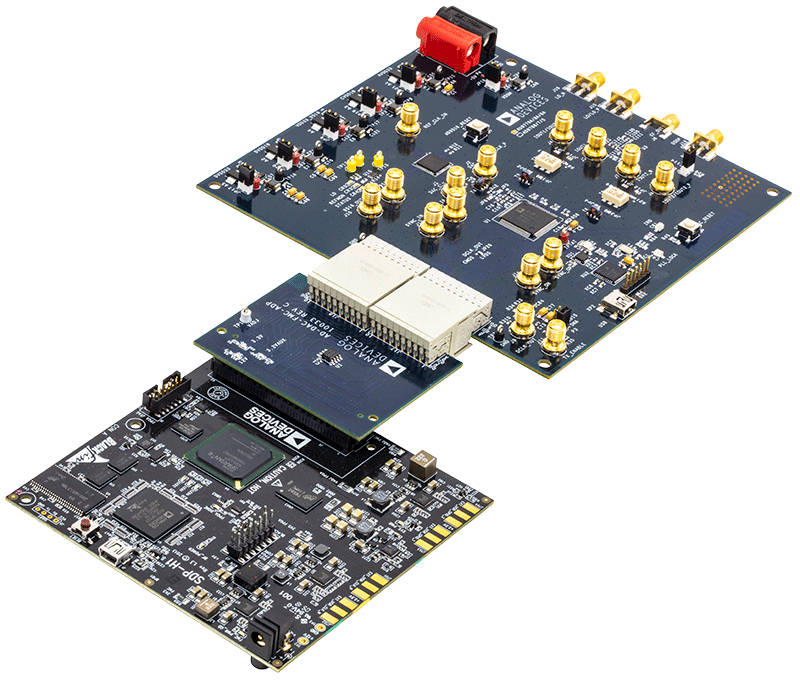

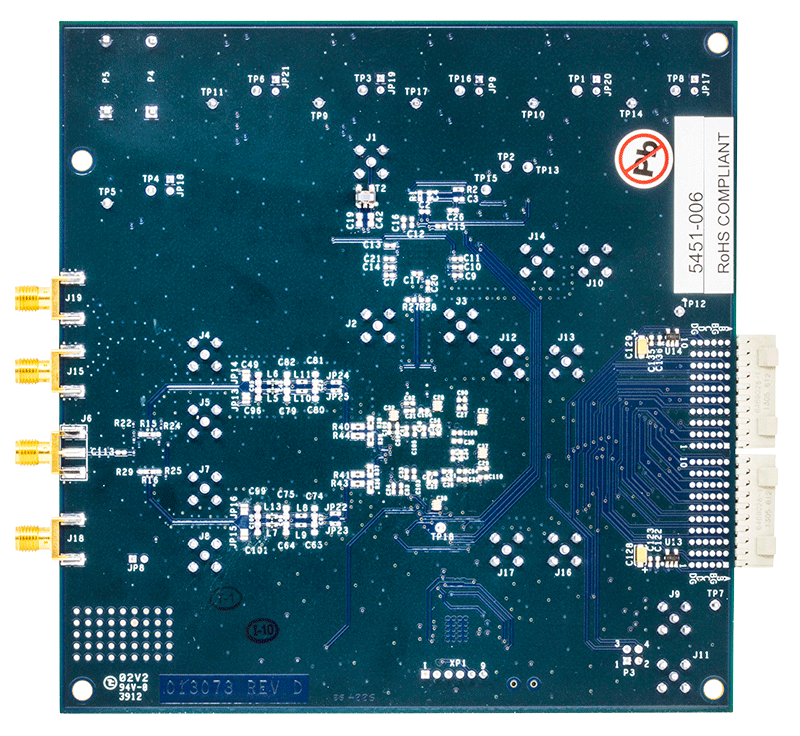

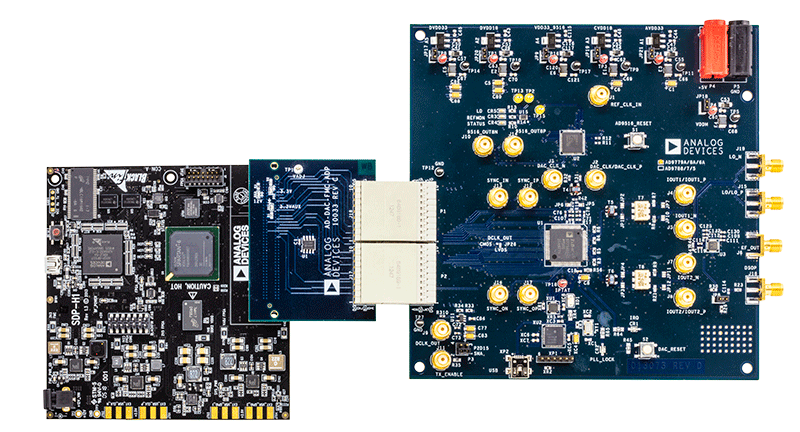

评估套件 (2)

软件代码及系统需求

评估软件

Ace Evaluation Software

Run this executable to install ACE on your computer for product evaluation.

工具及仿真模型

配套产品推荐

AD9779A 配套产品

推荐 使用的正交调制器

推荐 I/V Amplifier

推荐 使用的时钟驱动器
