AD9776A

双通道、12位、1 GSPS数模转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 低功耗(全部工作条件下):1.0 W (1 GSPS),600 mW (500 MSPS)
  • 单载波WCDMA ACLR = 80 dBc (80 MHz 中频)
  • 可调模拟输出:8.7 mA至31.7 mA(RL = 25 Ω至50 Ω)
  • 新颖的2×、4×、8×插值器/粗调复合调制器可以将载波放在DAC带宽中的任何位置
  • 辅助DAC可以控制外部VGA及失调
  • 多芯片同步接口
  • 高性能、低噪声锁相环(PLL)时钟乘法器
  • 数字反向sinc滤波器
  • 100引脚、裸露焊盘TQFP封装
更多细节
show more Icon

AD9776A/AD9778A/AD9779A分别是双通道、12/14/16位、高动态范围数模转换器(DAC),提供1 GSPS采样速率,可以产生最高达奈奎斯特频率的多载波。这些器件具有针对直接变频传输应用进行优化的特性,包括复数数字调制以及增益与失调补偿。DAC输出经过优化,可以与模拟正交调制器无缝接口,例如ADI公司的ADL537x FMOD系列调制器。三线式接口允许对许多内部参数进行编程和回读。满量程输出电流可以在10 mA至30 mA范围内进行编程。这些器件采用先进的0.18 μm CMOS工艺制造,采用1.8 V和3.3 V电源供电,总功耗为1.0 W,并采用100引脚超薄四方扁平封装(TQFP)。

产品特色

    - 利用超低噪声与交调失真(IMD)特性,从基带到高中频的宽带信号可以实现高质量合成。
    - 专有DAC输出开关技术可增强动态性能。
    - 电流输出配置简便,可以用于各种单端或差分电路拓扑结构。
    - CMOS数据输入接口,具有可调的建立与保持功能。
    - 新颖的2×、4×、8×插值器/粗调复数调制器可以将载波放在DAC带宽中的任何位置。

应用

- 无线基础设施:W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM、LTE
- 数字高/低中频合成
- 内部数字上变频功能
- 发射分集
- 宽带通信:LMDS/MMDS、点对点

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9776ABSVZ
  • HTML
  • HTML
AD9776ABSVZRL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 7, 2012

- 11_0074

Addition of ASE, Shanghai as an Alternative Assembly Source for Select LQFP and TQFP-EP Packages

6月 16, 2009

- 09_0027

Conversion to Laser Mark for the LQFP Packages (Single Grades)

AD9776ABSVZ

量产

AD9776ABSVZRL

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 7, 2012

- 11_0074

arrow down

Addition of ASE, Shanghai as an Alternative Assembly Source for Select LQFP and TQFP-EP Packages

6月 16, 2009

- 09_0027

arrow down

Conversion to Laser Mark for the LQFP Packages (Single Grades)

AD9776ABSVZ

量产

AD9776ABSVZRL

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

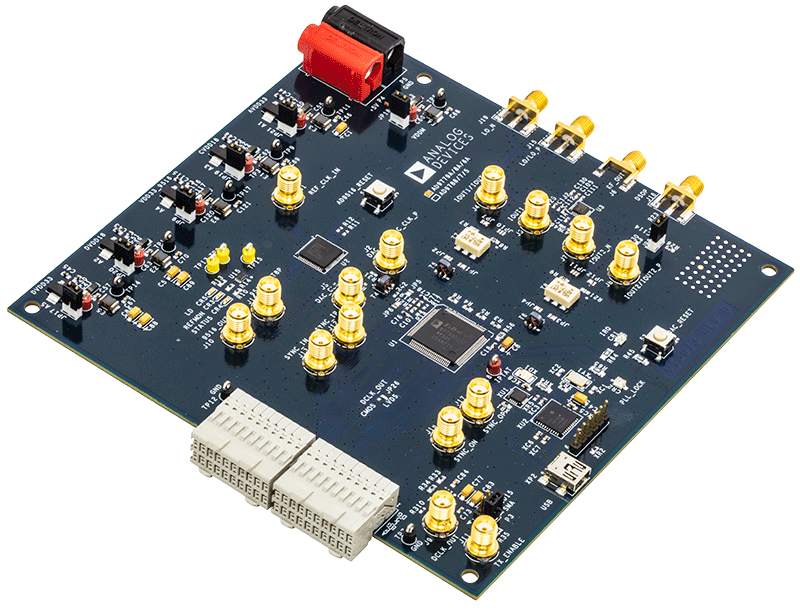

EVAL-AD9776A

AD9776A 评估板

reference details image

SDP-H1

高速控制器板

zoom

SDP-H1

高速控制器板

高速控制器板

特性和优点

  • Xilinx® Spartan 6
  • 1 x FMC低引脚数(LPC)连接器
  • LVDS和单端LVCMOS信号
  • DDR2
  • JTAG接头
  • Blackfin处理器ADSP-BF527
  • 1个小尺寸120引脚连接器
  • 可配置外设接口SPI、SPORT、I2C、GPIO、异步并行、PPI、计时器
  • 用于连接PC的USB 2.0接口

产品详情

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx® Spartan 6和ADSP-BF527处理器,通过一个USB 2.0高速端口与PC相连。借助控制器板,可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连,并且支持单端LVCMOS。该器件还包含120引脚连接器,位于SDP-B上,板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路,用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成,为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述,请访问系统演示平台主页:www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
