AD9082

ミックスド・シグナル・フロントエンド(MxFE)、クワッド16ビット12GSPSのRF DACおよびデュアル12ビット6GSPSのRF ADC

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1294.70
特長
  • 柔軟性の高い再構成可能な共通プラットフォーム設計
    • 4つのDACと2つのADCの4D2Aオプションおよび2D2Aオプション
    • シングル、デュアル、クワッド・バンドをサポート
    • データパスおよびDSPブロックは完全にバイパス可能
    • DAC対ADCのサンプリング・レート比は1、2、3、4から選択可能
    • マルチチップ同期機能搭載のオンチップPLL
    • オフチップPLLのための外部RFCLK入力オプション
  • 最大12GSPSのDACサンプリング・レート
    • JESD204Cを使用して12GSPSの最大データ・レート
    • 8GHzまでのアナログ帯域幅が使用可能
  • 最大6GSPSのADCサンプリング・レート
    • JESD204Cを使用して6GSPSの最大データ・レート
    • 8GHzまでのアナログ帯域幅が使用可能
  • ADCのAC性能(6GSPS、入力2.7GHz、−1dBFS時)
    • フルスケール入力電圧:1.475V p-p
    • ノイズ密度:−147.5dBFS/Hz
    • ノイズ指数:25.3dB
    • HD2:−72dBFS
    • HD3:−68dBFS
    • その他の最大高調波歪み(HD2とHD3を除く):−78dBFS
  • DACのAC性能(12GSPS、出力2.6GHz時)
    • フルスケール出力電流範囲:6.43mA~37.75mA
    • 2トーンIMD3(トーンあたり−6dBFS):−72dBc
    • NSD、シングルトーン:−160dBc/Hz
    • SFDR、シングルトーン:75dBc
  • 汎用デジタル機能
    • インターポレーション・フィルタとデシメーション・フィルタを選択可能
    • 設定可能なDDCとDUC
      • 8つの微調整複素DUCと4つの粗調整複素DUC
      • 8つの微調整複素DDCと4つの粗調整複素DDC
      • DUCまたはDDCのそれぞれに48ビットNCOを内蔵C
      • オプションで微調整および粗調整DUC/DDCをバイパス可能
    • レシーバーのイコライゼーション用にプログラマブルな192タップPFIRフィルタ
    • GPIOを介して4つの異なるプロファイル設定をロード可能
    • データパスごとに遅延の設定が可能
    • AGC対応レシーバー
      • 高速AGC制御用の低遅延・高速検出
    • 低速AGC制御用の信号検出
    • 専用のAGC対応ピン
    • DPD対応トランスミッタ
      • DUCチャンネル・ゲインの微調整および遅延調整
      • DPDオブザベーション・パスのDDC遅延粗調整
  • 補助機能
    • 高速周波数ホッピング
    • ダイレクト・デジタル合成(DDS)
    • 低遅延ループバック・モード(受信データパスのデータを送信データパスにルーティング可能)
    • 分周比を選択可能なADCクロック・ドライバ
    • パワー・アンプ後段の保護回路
    • 温度モニタリング・ユニット内蔵
    • 柔軟性に優れたGPIOピン
    • TDD省電力オプション
  • SERDES JESD204B/JESD204Cインターフェース、16レーン、最大24.75Gbps
    • 8レーンのJESD204B/Cトランスミッタ(JTx)および8レーンのJESD204B/Cレシーバー(JRx)
    • 最大15.5GbpsでJESD204B準拠
    • 最大24.75GbpsでJESD204C準拠
    • 実数または複素数のデジタル・データ(8、12、16、または24ビット)に対応

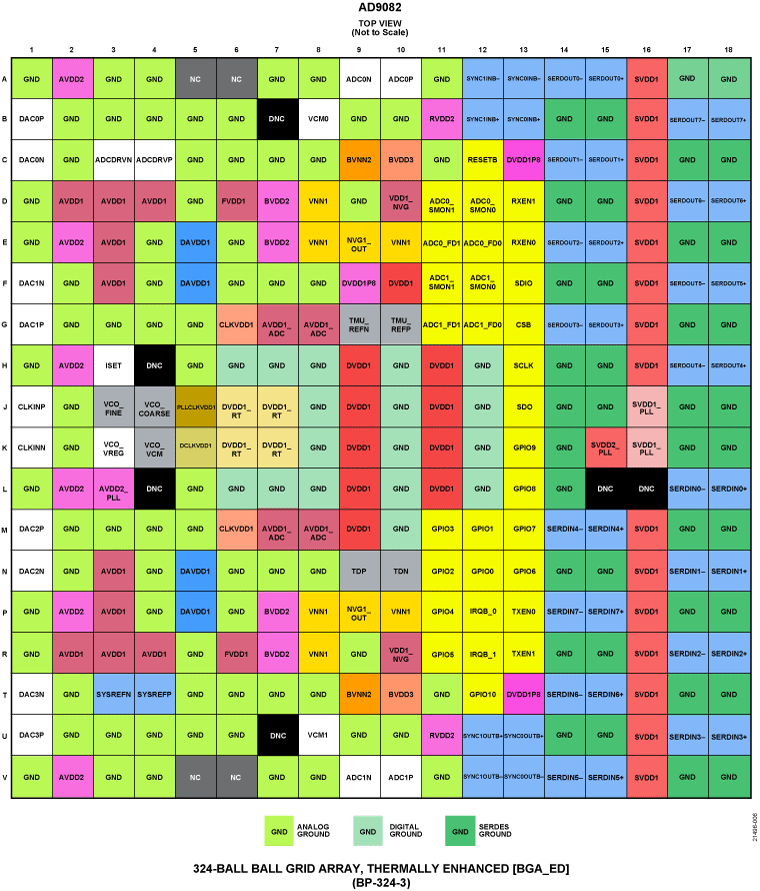

  • 15mm × 15mm、0.8mmピッチ、324ボールBGA
製品概要
show more Icon

AD9082ミックスド・シグナル・フロント・エンド(MxFE®)は、16ビットで最大サンプリング・レートが12GSPSのRF D/Aコンバータ(DAC)コア、および12ビットで最大サンプリング・レートが6GSPSのRF A/Dコンバータ(ADC)コアを内蔵した高集積デバイスです。広範な瞬時帯域幅の信号を処理するために広帯域のADCとDACが必要なアプリケーションに最適です。デバイスは8送信レーンと8受信レーンを備え、24.75Gbps/レーンのJESD204C規格または15.5Gbps/レーンのJESD204B規格に対応しています。また、オンチップ・クロック逓倍器とデジタル・シグナル・プロセッサ(DSP)機能を搭載し、広帯域またはマルチバンドのDC~RFアプリケーションを対象としています。DSPデータパスはバイパス可能なため、コンバータ・コアとJESD204B/Cデータ・トランシーバー・ポートの間を直接接続できます。更に、フェーズド・アレイ・レーダー・システムと電子戦アプリケーションに有用な、低遅延ループバック・モード、周波数ホッピング・モード、データパス・マルチプレクサ(mux)構成も使用できます。AD9082には2つのモデルがあります。4D2ACモデルは4個のDACと2個のADCに対応します。2D2ACモデルは2個のDACと2個のADCに対応します。

アプリケーション

  • ワイヤレス通信インフラストラクチャ
  • マイクロ波ポイントtoポイント、Eバンドおよび5Gミリ波
  • 広帯域通信システム
  • DOCSIS 3.1および4.0 CMTS
  • フェーズド・アレイ・レーダーおよび電子戦
  • 電子テストおよび計測システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1294.70

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9082BBPZ-2D2AC
  • HTML
  • HTML
AD9082BBPZ-4D2AC
  • HTML
  • HTML
AD9082BBPZRL-2D2AC
  • HTML
  • HTML
AD9082BBPZRL-4D2AC
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 2, 2021

- 21_0097

Package Material Set and Data Sheet Change for AD9988 and AD9082

AD9082BBPZ-2D2AC

製造中

AD9082BBPZ-4D2AC

製造中

AD9082BBPZRL-2D2AC

製造中

AD9082BBPZRL-4D2AC

製造中

5 24, 2021

- 21_0093

AD9082 Data Sheet Correction

AD9082BBPZ-2D2AC

製造中

AD9082BBPZRL-2D2AC

製造中

4 22, 2021

- 21_0093

AD9082 Data Sheet Correction

AD9082BBPZ-4D2AC

製造中

AD9082BBPZRL-4D2AC

製造中

2 1, 2021

- 21_0015

AD9082 Die Revision and Data Sheet Change

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 2, 2021

- 21_0097

arrow down

Package Material Set and Data Sheet Change for AD9988 and AD9082

AD9082BBPZ-2D2AC

製造中

AD9082BBPZ-4D2AC

製造中

AD9082BBPZRL-2D2AC

製造中

AD9082BBPZRL-4D2AC

製造中

5 24, 2021

- 21_0093

arrow down

AD9082 Data Sheet Correction

AD9082BBPZ-2D2AC

製造中

AD9082BBPZRL-2D2AC

製造中

4 22, 2021

- 21_0093

arrow down

AD9082 Data Sheet Correction

AD9082BBPZ-4D2AC

製造中

AD9082BBPZRL-4D2AC

製造中

2 1, 2021

- 21_0015

arrow down

AD9082 Die Revision and Data Sheet Change

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

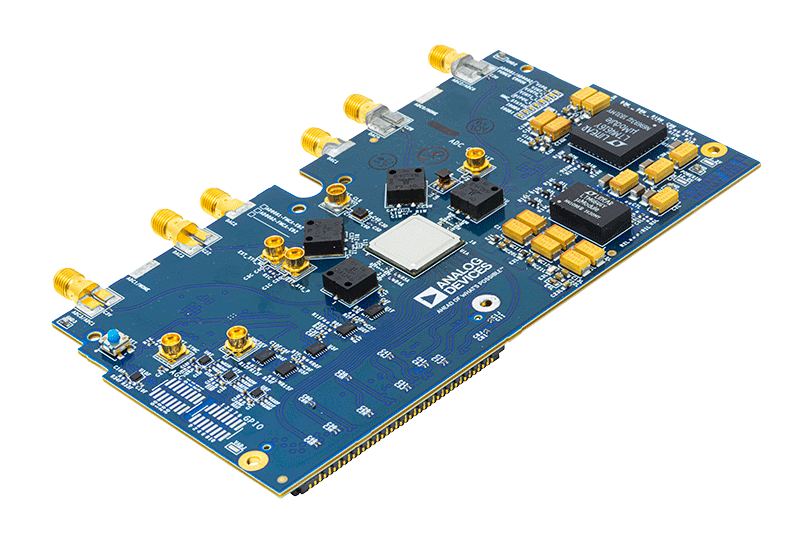

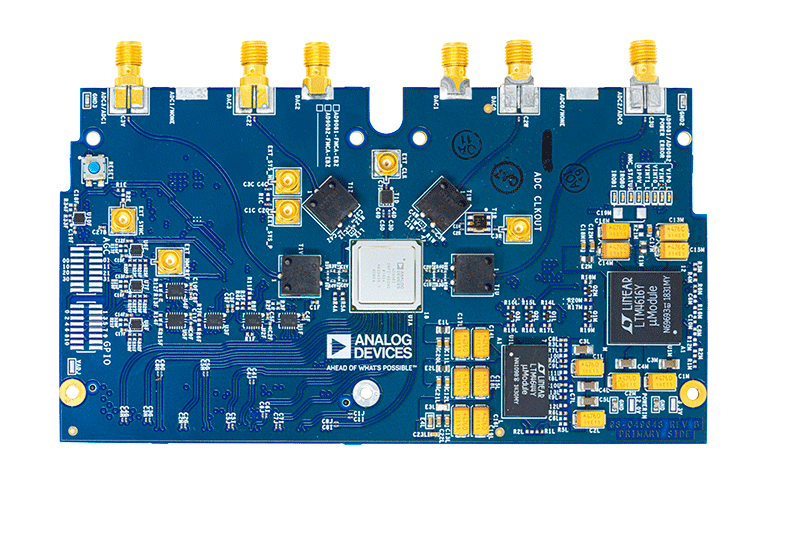

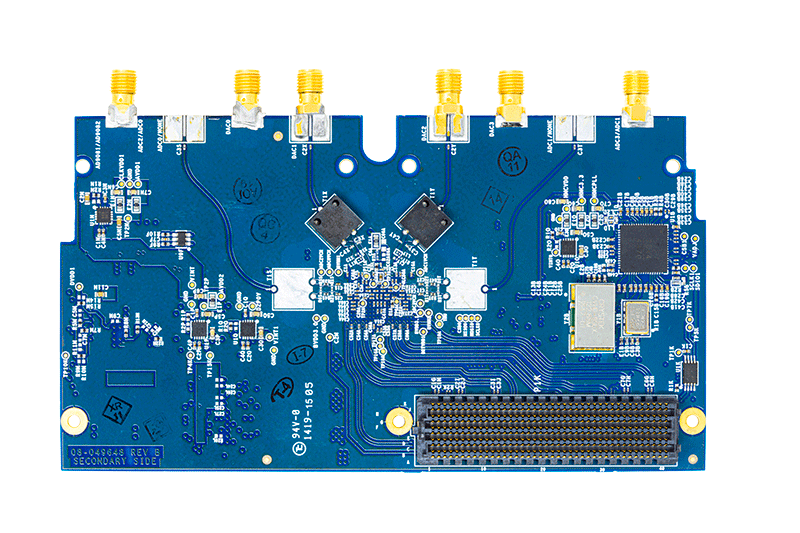

AD9082-FMCA-EBZ

AD9082評価用ボード

zoom

AD9082-FMCA-EBZ

AD9082評価用ボード

AD9082評価用ボード

機能と利点

  • AD9082用のフル機能評価用ボード
  • ACEソフトウェアによる制御用PCソフトウェア
  • HMC7044の内蔵クロッキングにより、デバイスとFPGAのクロッキングを管理
  • 外部直接クロッキングに切り替えるオプション

製品の詳細

AD9082-FMCA-EBZ評価用ボードには、AD9082を様々なモードおよび構成で動作させるのに必要なサポート回路がすべて内蔵されています。デバイスとのインターフェース接続に使用されるアプリケーション・ソフトウェアについての説明も含まれています。ACEソフトウェアを使用して性能評価を実施するには、AD9082-FMCA-EBZ評価用ボードをアナログ・デバイセズのADS9-V2EBZに接続します。評価用ボードは、市販のXilinx®またはIntel®製FPGA(フィールド・プログラマブル・ゲート・アレイ)開発ボードにも接続することができます。AD9081またはAD9082を評価するためにこれらのプラットフォームを使用する方法については、AD-FMC-SDCARDの使用のセクションを参照してください。

ACEソフトウェアを使用すると、AD9081またはAD9082を各種モードに設定し、解析用のA/Dコンバータ(ADC)データを取得できます。PGDownloaderLiteソフトウェアは、ベクトルを生成し、DACに送信します。そのベクトルは、詳細な解析のためにスペクトラム・アナライザに送信されます。詳細については、AD9081およびAD9082のデータシートを参照してください。評価用ボードを使用する際は、データシートと併せてこのユーザー・ガイドを参照してください。

reference details image

クワッドMxFEプラットフォーム

16Tx/16Rx直接L/S/Cバンド・サンプリング・フェーズド・アレイ/レーダー/EW/SATCOM開発プラットフォーム

zoom

クワッドMxFEプラットフォーム

16Tx/16Rx直接L/S/Cバンド・サンプリング・フェーズド・アレイ/レーダー/EW/SATCOM開発プラットフォーム

16Tx/16Rx直接L/S/Cバンド・サンプリング・フェーズド・アレイ/レーダー/EW/SATCOM開発プラットフォーム

機能と利点

クワッド・ミックスド・シグナル・フロントエンド・デジタル化カード
  • ミックスド・シグナル・フロントエンド使用の多チャンネル広帯域システム開発プラットフォーム
  • Xilinx VCU118評価用ボード(別売り)に接続
  • 16x RF受信(Rx)チャンネル(32xデジタルRxチャンネル)
    • 合計16x 1.5GSPS~4GSPS ADC
    • 48xデジタル・ダウン・コンバータ(DDC)、それぞれ複数の数値制御発振器(NCO)を含む
    • 16xプログラマブルFIRフィルタ(pFIR)
  • 16x RF送信(Tx)チャンネル(32xデジタルTxチャンネル)
    • 合計16x 3GSPS~12GSPS DAC
    • 48xデジタル・アップ・コンバータ(DUC)、それぞれ複数の数値制御発振器(NCO)を含む
  • フレキシブルRx/Tx RFフロント・エンド
    • Rx:フィルタリング、アンプ、ゲイン・コントロール用デジタル・ステップ減衰
    • Tx:フィルタリング、アンプ
  • 単一12V電源アダプタ(付属)からのオンボード電力レギュレーション
  • 柔軟なクロック分配
    • 単一外部500MHzリファレンスからのオンボード・クロック分配
    • ミックスド・シグナル・フロントエンドごとの外部コンバータ・クロックのサポート
16Tx/16Rxキャリブレーション・ボード
  • クワッド・ミックスド・シグナル・フロントエンド・デジタル化カードおよびVCU118 PMODインターフェースに接続(ケーブル付属)
  • 個別の隣接チャンネル・ループバックおよび結合チャンネル・ループバック・オプションを提供
  • SMAオプションを介したTxチャンネル出力の結合
  • SMAオプションを介したRxチャンネル入力の結合
  • PMODでのVCU118へのAD5592R出力によるオンボード・ログ・パワー・ディテクタ
  • 単一12V電源アダプタ(付属)からのオンボード電力レギュレーション
ソフトウェアの機能と利点
簡単な制御ツールとプラットフォーム・インターフェースによりソフトウェア・フレームワーク開発を簡略化:
  • IIOオシロ・スコープGUI
  • MATLABアドオンおよびスクリプト例
  • JESD204b/JESD204cの起動を含むHDLビルドの例
  • Linuxおよびデバイス・ドライバ向けの組み込みソフトウェア・ソリューション
  • MATLABシステム・アプリケーションGUI
ADEFアプリケーションのソフトウェア・リファレンス設計例によりプロトタイピング時間を短縮:
  • 電源投入時の位相確定のためのマルチチップ同期
  • NCOを用いたシステム・レベルでの振幅/位相アライメント
  • 低レイテンシのADC-DACループバックのバイパスJESDインターフェース
  • 広帯域チャンネル間の振幅/位相アライメントのためのpFIR制御
  • 高速周波数ホッピング
  • キャリブレーション・ボードのMATLABドライバ・ファイル
  • FPGAプログラミング用のMATLABスクリプト

製品の詳細

クワッド・ミックスド・シグナル・フロントエンド・システム開発プラットフォームには、4つのMxFEソフトウェア定義直接RFサンプリング・トランシーバー、および関連のRFフロント・エンド、クロック、電源回路が含まれます。対象とするアプリケーションは、フェーズド・アレイ・レーダー、電子戦、SATCOM地上局、特にL/S/Cバンド(0.1GHz~約5GHz)での16送信/16受信チャンネル直接サンプリング・フェーズド・アレイです。Rx/Tx RFフロント・エンドはドロップイン設定のため、アプリケーションに応じて周波数範囲のカスタマイズが可能です。

クワッド・ミックスド・シグナル・フロントエンド・システム開発プラットフォームは、フル機能のシステム・ソリューションを特長としています。マルチチップ同期、システム・レベルのキャリブレーション、ビームフォーミング・アルゴリズム、その他のシグナル・プロセッシング・アルゴリズムのデモ用試験台としての使用が想定されています。このシステムは、Xilinx®のVCU118評価用ボードに接続するよう設計されており、この評価用ボードは付属のリファレンス・ソフトウェア、HDLコード、MATLABシステムレベルインターフェースと共に、Virtex® UltraScale+™ XCVU9P FPGAを備えています。

クワッド・ミックスド・シグナル・フロントエンド・デジタル化カードに加えて、このキットには16Tx/16Rxキャリブレーション・ボードも含まれています。このボードの使用により、システム・レベルのキャリブレーション・アルゴリズムを開発したり、独自の用途に関連する状況でより容易にパワーアップ・フェーズのデモを実行したりできます。キャリブレーション・ボードによって、結合チャンネル・ダイナミック・レンジ、スプリアス、位相ノイズの改善が見られる他、VCU118のPMODインターフェースに接続したときに無償のMATLABアドオンを介して制御することもできます。

このシステムは、以下のようなアプリケーションの開発プログラムを迅速に市場に投入するために使用できます。

  • ADEF(フェーズド・アレイ、レーダー、EW、SATCOM)
  • 通信インフラストラクチャ(マルチバンド5Gおよびミリ波5G)
  • 電子テストおよび計測
reference details image

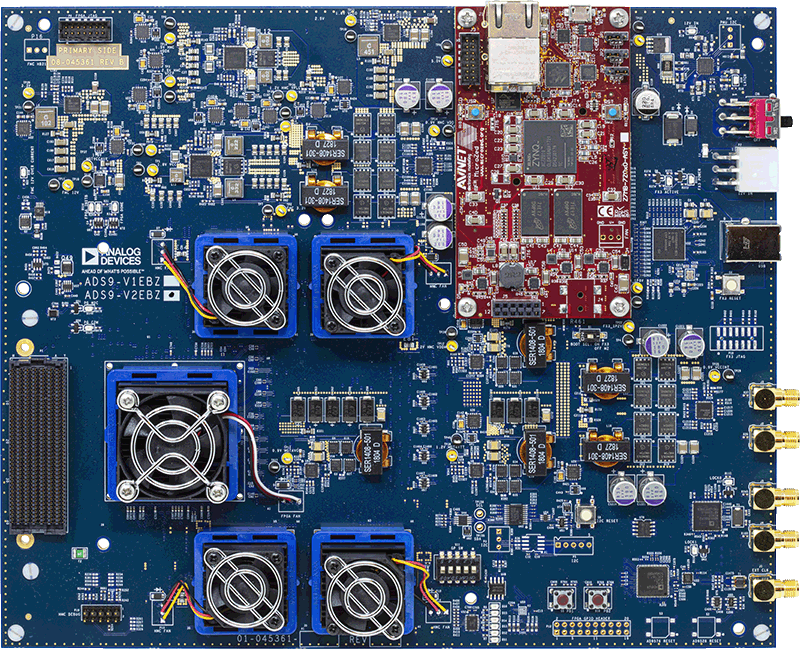

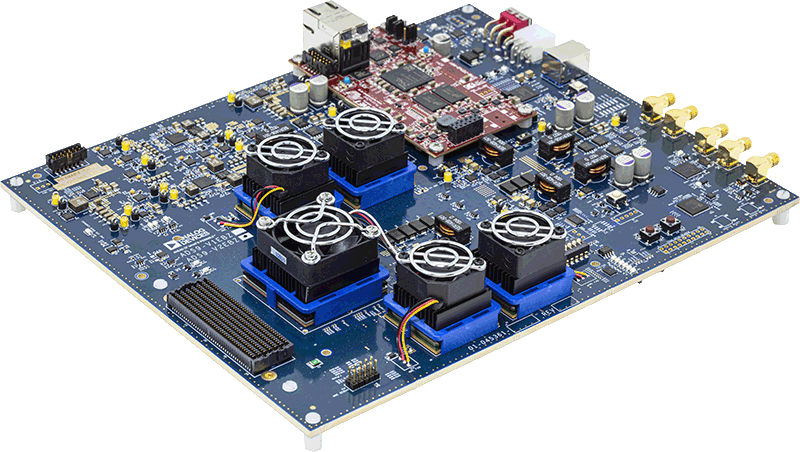

ADS9-V2EBZ

ADS9-V2EBZ評価用ボード

zoom

ADS9-V2EBZ

ADS9-V2EBZ評価用ボード

ADS9-V2EBZ評価用ボード

機能と利点

Xilinx Kintex Ultrascale+ XCKU15P-2FFVE1517E FPGA。

  • FMC+コネクタ1個。
  • 1個のFMC+コネクタで20個の28Gbpsトランシーバーをサポート。
  • HMC DRAM
  • シンプルなUSB 3.0ポート・インターフェース。
  • microSDカード2枚(「TRX」:ADRV9026評価用ボード、「HSX」:ミックスド・シグナル・フロントエンド™評価用ボード )。

製品の詳細

ADS9-V2EBZは、指定のアナログ・デバイセズ高速コンバータ評価用ボードに接続するとデータのキャプチャ/送信ボードとして機能します。最高速のJESD204B/C データ・コンバータをサポートするように設計されたADS9-V2EBZのFPGAは、高速ADCのデータ・レシーバーとしてだけでなく、高速DACのトランスミッタとしても動作します。
