特長
- RF DAC、トランシーバー、SoC用のVGAをパワー・アンプ・インターフェースに送信
- RF出力周波数範囲：500MHz～1000MHz
- バイアス・ティー付きの内部バランでRF DAC出力を供給
- オンチップDACを使った内蔵VVAの減衰範囲：20.5dB
- 2ステージ高直線性アンプ
- RF DSAの減衰範囲：14dB（ステップ分解能 = 0.45dB）
- 差動入力：50Ω、シングルエンド出力：50Ω
- 4線式SPIを介して完全にプログラム可能
- 5V単電源

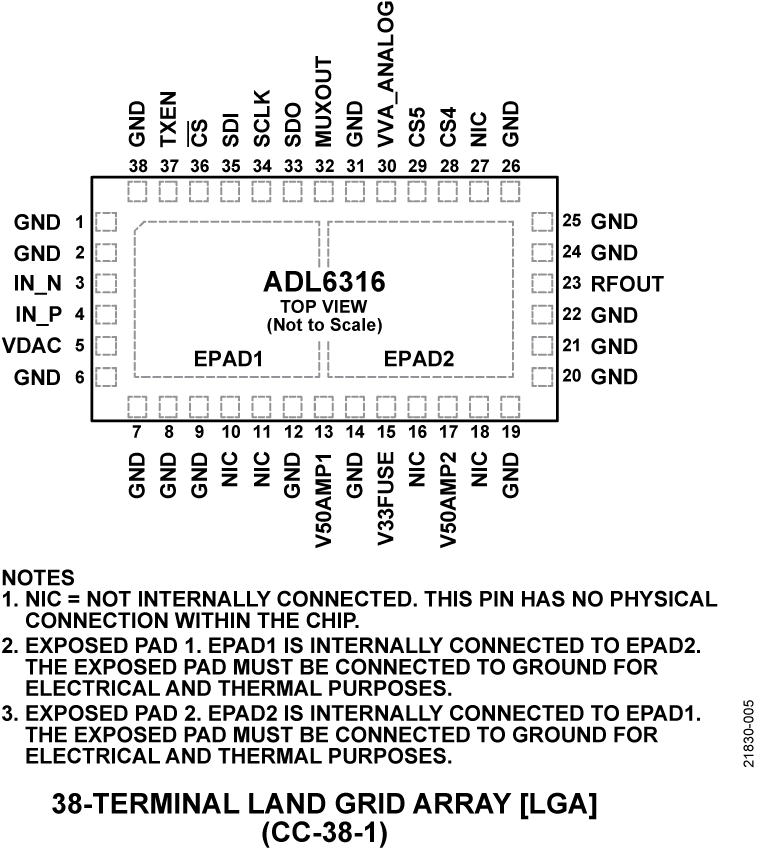

- 38端子、10.5mm × 5.5mm LGA
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

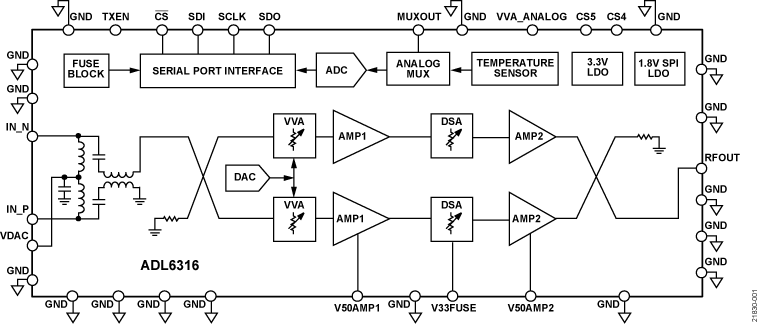

ADL6316は送信可変ゲイン・アンプ（VGA）で、無線周波数D/Aコンバータ（RF DAC）、トランシーバー、およびシステム・オン・チップ（SoC）からパワー・アンプへのインターフェースとして機能します。内蔵のバランおよびハイブリッド・カプラにより、500MHz〜1000MHzの周波数範囲で高性能RF機能を実現します。
性能対電力レベルを最適化するために、ADL6316には電圧可変減衰器（VVA）、高直線性アンプ、およびデジタル・ステップ減衰器（DSA）を備えています。ADL6316に組み込まれているすべてのデバイスは、4線式シリアル・ポートインターフェース（SPI）を介してプログラムできます。
ADL6316は、高度なシリコンゲルマニウム（SiGe）、バイポーラ相補型金属酸化膜半導体（BiCMOS）プロセスで製造されています。
アプリケーション
- FDD/TDDブロードバンド通信システムで2G/3G/4G/ロングターム・エボリューション（LTE）
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADL6316
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
505.19 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品選択ガイド 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADL6316ACCZ |
38-Lead LGA (10.5mm x 5.5mm x 0.98mm w/ dual EP)
|
|
|
| ADL6316ACCZ-R7 |
38-Lead LGA (10.5mm x 5.5mm x 0.98mm w/ dual EP)
|
|
- ADL6316ACCZ
- ピン／パッケージ図
-
38-Lead LGA (10.5mm x 5.5mm x 0.98mm w/ dual EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADL6316ACCZ-R7
- ピン／パッケージ図
-
38-Lead LGA (10.5mm x 5.5mm x 0.98mm w/ dual EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
API Device Drivers
Device Application Programming Interface (API) C code drivers provided as reference code that allows the user to quickly configure the product using high-level function calls. The library acts as an abstraction layer between the application and the hardware. The API is developed in C99 to ensure agnostic processor and operating system integration. Customers can port this application layer code to their embedded systems by integrating their platform-specific code base to the API HAL layer.
To request this software package, go to the Software Request Form signed in with your MyAnalog account and under “Target Hardware” select “High Speed RF Products” and choose the desired API product package. You will receive an email notification once the software is provided to you.
評価用ソフトをお探しですか？ ここで見つけることができます。
評価用キット 1
EVAL-ADL6316

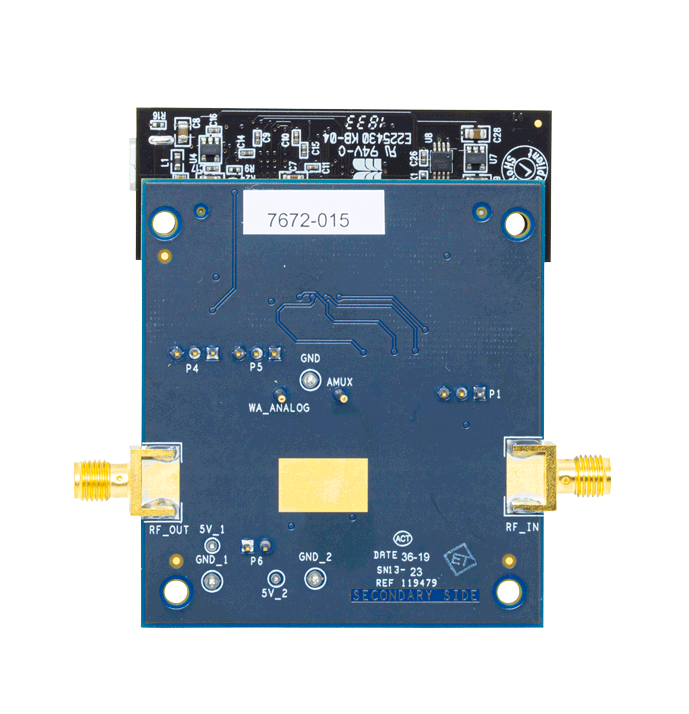

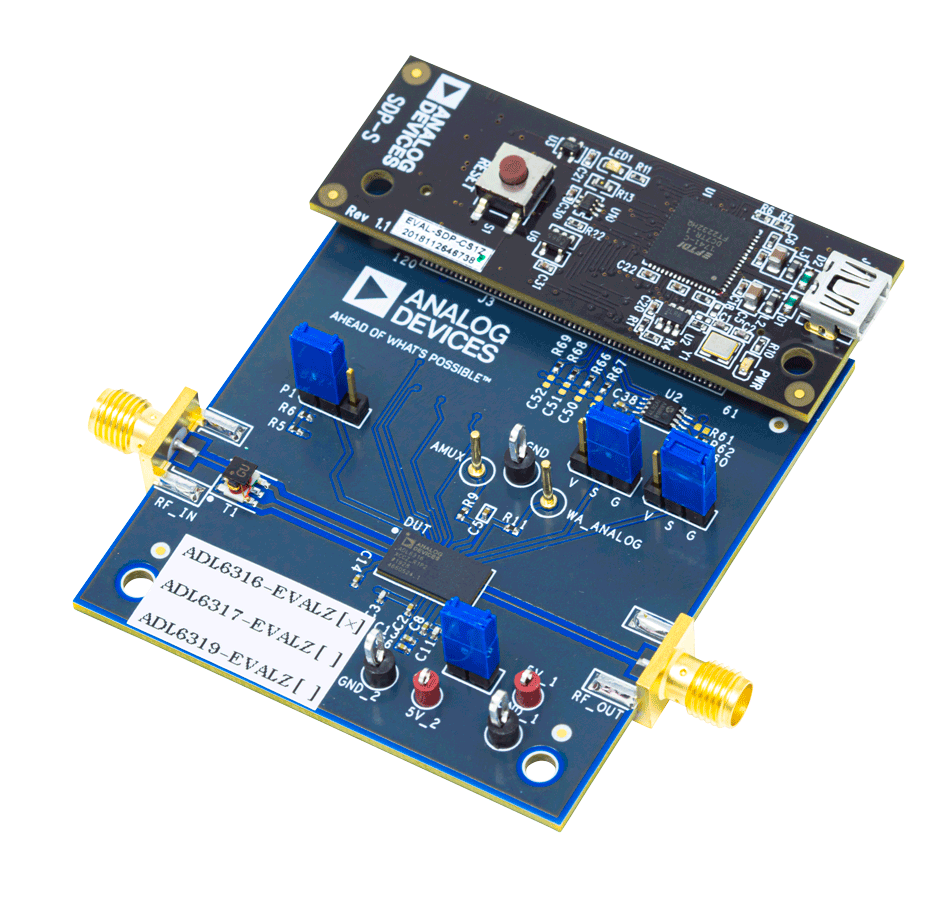

ADL6316評価用ボード
