製品概要
機能と利点
- −3 dB 帯域幅: 6.5 GHz（代表値）
- プリセットの 20 dB 電圧ゲインは、外付け抵抗を追加することで低減可能
- 差動またはシングルエンド入力から差動出力
- 入出力を内部で DC 結合
- 低ノイズ入力段: 9.3 dB のノイズ指数（2 GHz時）
- 低歪み（5 V 電源および 2 Vp-p 出力、100 Ω 負荷時）
- 500 MHz: −78 dBc（HD2）、−71 dBc（HD3）、−80 dBc（IMD3）
- 2 GHz: −64 dBc（HD2）、−52 dBc（HD3）、−65 dBc（IMD3）
- 入力電圧ノイズ（NSD、RTI）: 1.0 nV/√Hz （100 MHz 時）
- 単電源動作: AC カップリング・アプリケーション
- 両電源動作: DC カップリング・アプリケーション
- スルー・レート: 24 V/ns（2 Vp-p 出力時）
- DC 消費電力: 5 V でアンプあたり 86 mA
製品概要
ADL5569 は電圧ゲイン 20 dB の高性能デュアル差動アンプで、DC ～ 6.5 GHz のアプリケーション向けに最適化されています。 アンプはデュアル構成で、入力換算（RTI）ノイズ・スペクトル（NSD）は 1.0 nV/√Hz（100 MHz 時）と低く、広い周波数範囲にわたって優れた歪み性能を提供します。12 ビットから 16 ビットの高速 A/D コンバータ（ADC）にとって理想的なドライバです。 ADL5569 は高性能ゼロ中間周波数（IF）および複雑な IF レシーバーの設計で使用すると最適です。 また、このデバイスは、シングルエンドの入力ドライバ・アプリケーションで優れた低歪み性能を実現します。
アンプごとに 2 個の外付け直列抵抗を使用すれば、アンプのゲインの柔軟性を高め、差動入力に対して 6 dB ～ 20 dB のゲイン選択が可能になります。 シングルエンド入力構成では、外付け抵抗を追加することでゲインを 6 dB ～ 17 dB の間で調整できます。 このデバイスは、2.0 V ～ 3.0 V のコモンモード電圧範囲まで低歪みを維持し、最大 2 Vp-p の AC レベルで ADC を駆動する柔軟な機能を備えています。
ADL5569 は5 V 単電源で動作し、静止電流はアンプあたり通常 86 mA です。 ディスエーブルの状態で、各アンプのアンプあたりの消費電源はわずか 8 mA です。
デバイスは、広帯域、低歪み、低ノイズ動作を提供するよう最適化されており、2 次高調波歪み（HD2）と 3 次高調波歪み（HD3）は DC ～ 4 GHz と並外れています。 ゲインが調整可能で、こうした特性を備えたこのデバイスは、幅広い ADC、ミキサー、PIN ダイオード減衰器、表面音響波（SAW）フィルタ、複数の無線周波（RF）個別デバイスの駆動に最適なアンプです。
アナログ・デバイセズの高速シリコン・ゲルマニウム（SiGe）プロセスで製造された ADL5569 は、2.5 mm × 3 mm のコンパクトな 16 ピン LFCSP パッケージを採用し、−40 °C ～ +85 °C の温度範囲で動作します。
アプリケーション
- GSPS ADC 向けの差動 ADC ドライバ
- 高速データ・アクイジション
- シングルエンドから差動への変換
- DAC バッファ
- DC カップリングとレベル・シフト
- RF/IF ゲイン・ブロック
- DC ～ 4 GHz のバラン調整
- SAW フィルタによる接続
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

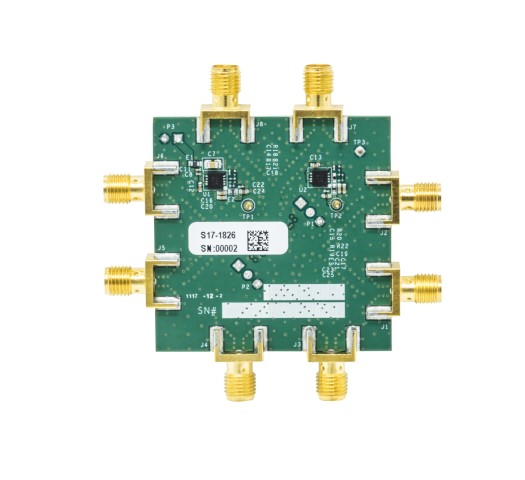

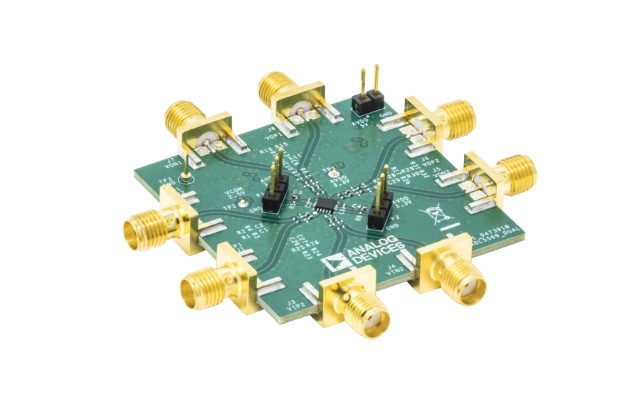

評価キット (1)
