ADL6317

RF DACおよびトランシーバーとの使用でVGAを送信

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$8.90
特長
  • RF DAC、トランシーバー、SoC用のVGAをパワー・アンプ・インターフェースに送信
  • RF出力周波数範囲:1500MHz~3000MHz
  • バイアス・ティー付きの内部バランでRF DAC出力を供給
  • オンチップDACを使った内蔵VVAの減衰範囲:20.5dB
  • 2ステージ高直線性アンプ
  • RF DSAの減衰範囲:15.5dB(ステップ分解能 = 0.5dB)
  • 差動入力:50Ω、シングルエンド出力:50Ω
  • 4線式SPIを介して完全にプログラム可能
  • 5V単電源
  • 38端子、10.5mm × 5.5mm LGA
製品概要
show more Icon

ADL6317は送信可変ゲイン・アンプ(VGA)で、無線周波数D/Aコンバータ(RF DAC)、トランシーバー、およびシステム・オン・チップ(SoC)からパワー・アンプへのインターフェースとして機能します。内蔵のバランおよびハイブリッド・カプラにより、1500MHz〜3000MHzの周波数範囲で高性能RF機能を実現します。

性能対電力レベルを最適化するために、ADL6317には電圧可変減衰器(VVA)、高直線性アンプ、およびデジタル・ステップ減衰器(DSA)を備えています。ADL6317に組み込まれているすべてのデバイスは、4線式シリアル・ポートインターフェース(SPI)を介してプログラムできます。

ADL6317は、高度なシリコンゲルマニウム(SiGe)、バイポーラ相補型金属酸化膜半導体(BiCMOS)プロセスで製造されています。

アプリケーション

  • FDD/TDDブロードバンド通信システムで2G/3G/4G/ロングターム・エボリューション(LTE)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$8.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADL6317ACCZ
  • HTML
  • HTML
ADL6317ACCZ-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

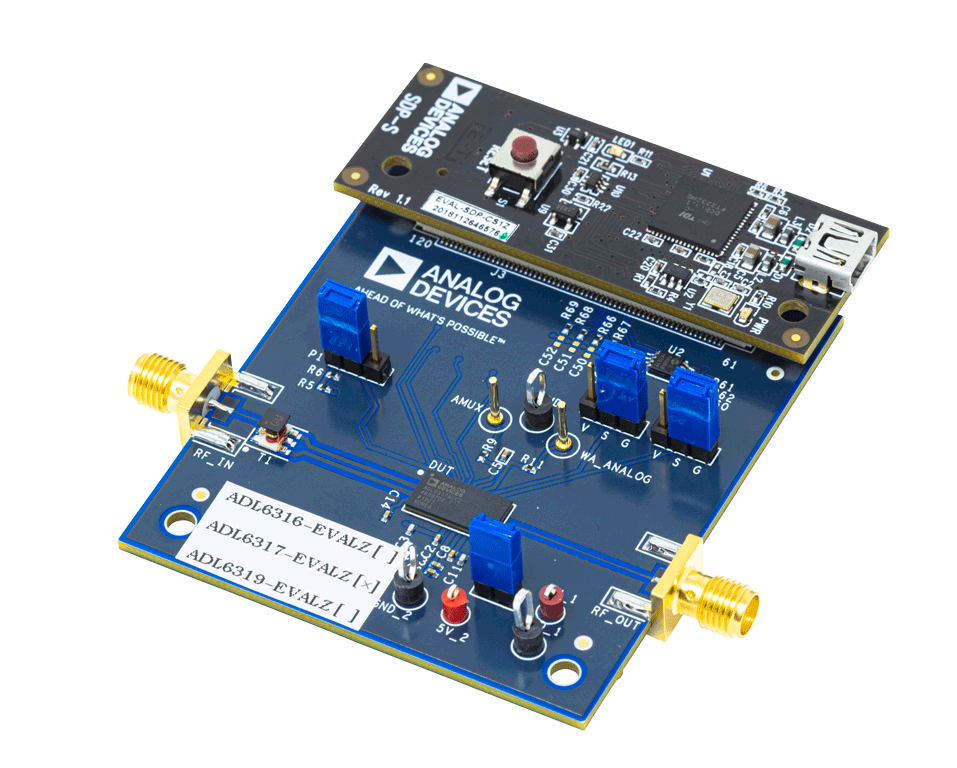

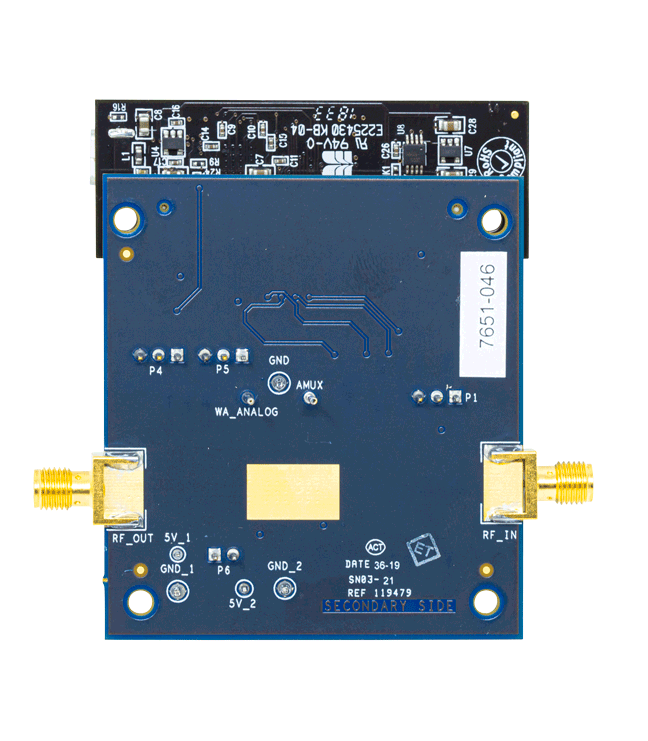

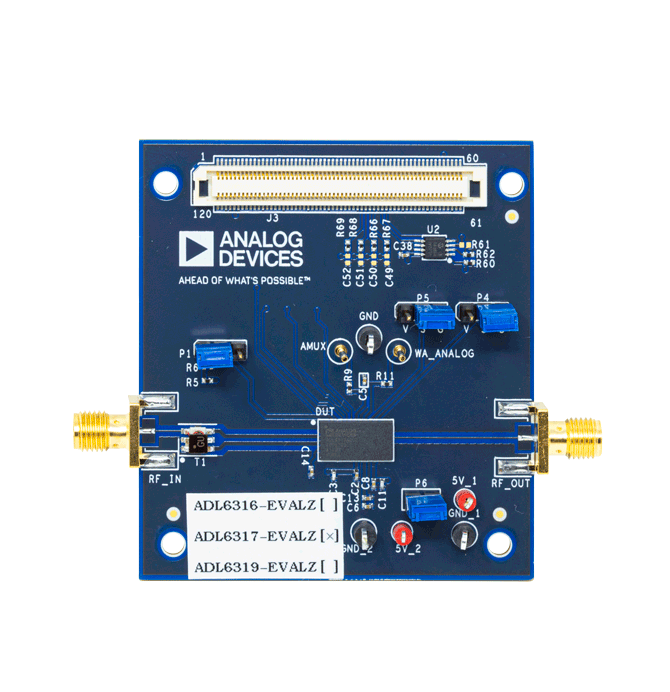

EVAL-ADL6317

ADL6317評価用ボード

zoom

EVAL-ADL6317

ADL6317評価用ボード

ADL6317評価用ボード

機能と利点

  • ADL6317用のフル機能評価用ボード
  • SDP-Sボードを介したSPI制御
  • 5.0V単電源動作

製品の詳細

ADL6317は送信可変ゲインアンプ(VGA)で、無線周波数(RF)D/Aコンバータ(DAC)、トランシーバー、システム・オン・チップ(SoC)からパワー・アンプ(PA)へのインターフェースとして機能します。内蔵のバランおよびハイブリッド・カプラにより、1.5GHz〜3.0GHzの周波数範囲で高性能RF機能を実現します。

性能対電力レベルを最適化するために、ADL6317には電圧可変減衰器(VVA)、高直線性アンプ、およびデジタル・ステップ減衰器(DSA)を備えています。ADL6317に組み込まれたデバイスは、4線式シリアル・ポート・インターフェース(SPI)を介してプログラムできます。

このユーザ・ガイドでは、ADL6317の評価用ボードとソフトウェアについて説明します。詳細については、ADL6317のデータシートを参照してください。評価用ボードを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。ADL6317評価用ボードは、FR-370HR、Rogers 4350Bを4層で使用して製造されています。

ツールおよびシミュレーション

ツールおよびシミュレーション 3
