製品概要
機能と利点

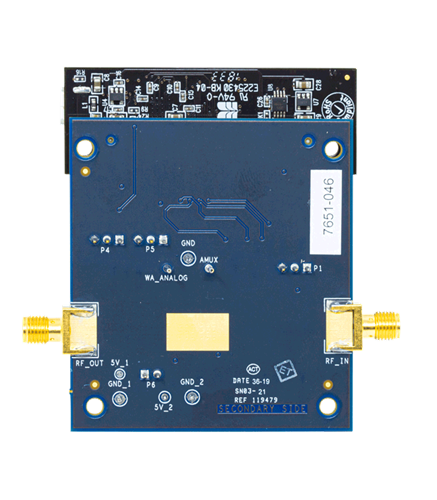

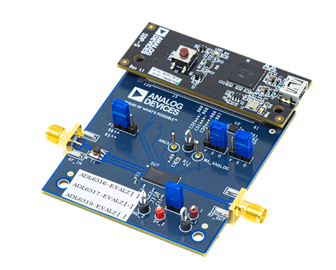

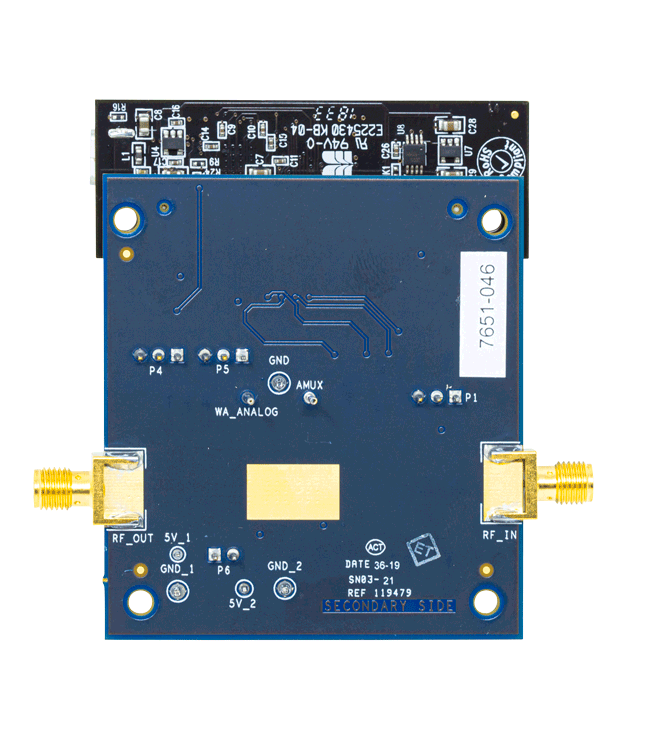

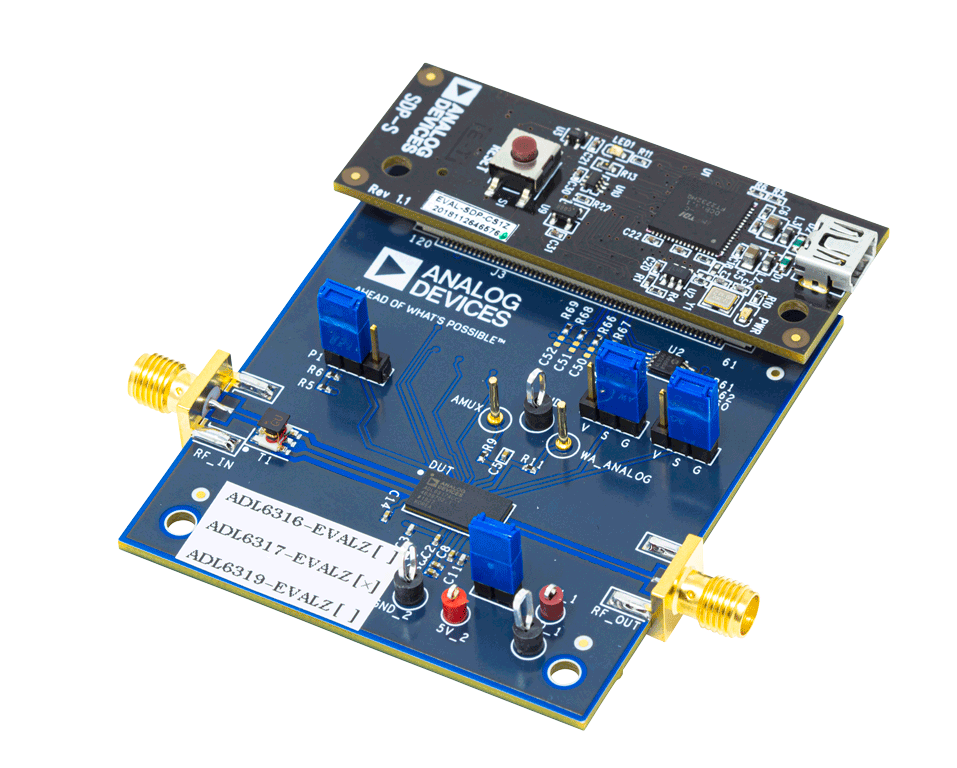

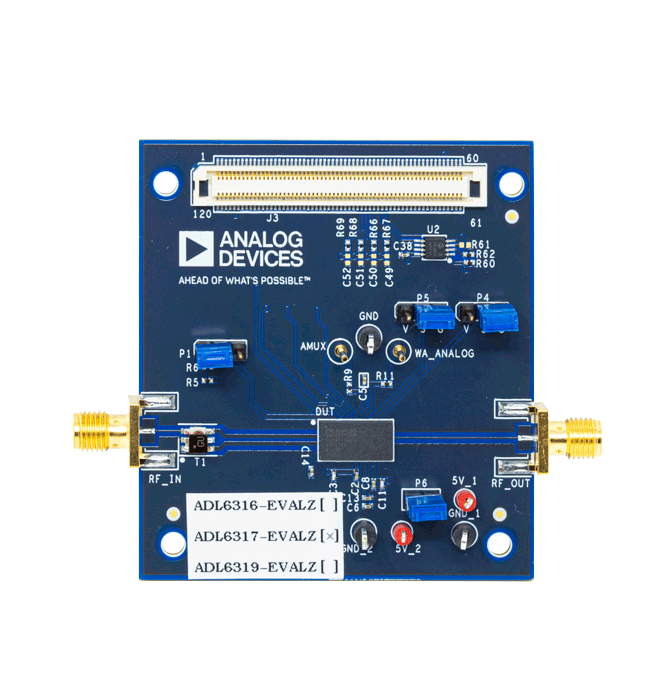

- ADL6317用のフル機能評価用ボード
- SDP-Sボードを介したSPI制御
- 5.0V単電源動作
製品概要
ADL6317は送信可変ゲインアンプ(VGA)で、無線周波数(RF)D/Aコンバータ(DAC)、トランシーバー、システム・オン・チップ(SoC)からパワー・アンプ(PA)へのインターフェースとして機能します。内蔵のバランおよびハイブリッド・カプラにより、1.5GHz〜3.0GHzの周波数範囲で高性能RF機能を実現します。
性能対電力レベルを最適化するために、ADL6317には電圧可変減衰器(VVA)、高直線性アンプ、およびデジタル・ステップ減衰器(DSA)を備えています。ADL6317に組み込まれたデバイスは、4線式シリアル・ポート・インターフェース(SPI)を介してプログラムできます。
このユーザ・ガイドでは、ADL6317の評価用ボードとソフトウェアについて説明します。詳細については、ADL6317のデータシートを参照してください。評価用ボードを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。ADL6317評価用ボードは、FR-370HR、Rogers 4350Bを4層で使用して製造されています。
対象となる製品
関連資料
-
UG-1609: Evaluating TxVGAs for Use with RF DACs and Transceivers2019/11/13PDF464 K
