製品概要

機能と利点

  • 低ノイズSilent Switcher®アーキテクチャ
  • 広い入力電圧範囲:3.2V~40V
  • 広い出力電圧範囲:0.8V~15V
  • 連続出力電流:2A(12VIN、5VOUT、TA = 85°C)
  • 2.5Aピーク電流
  • 選択可能なスイッチング周波数:200kHz~2.2MHz
  • 外部同期
  • インバータとして設定可能
  • BGAパッケージ:6.25mm × 4mm × 2.22mm

製品概要

LTM8063は、40VIN、2A連続電流、2.5Aピーク電流の降圧µModule®(電源モジュール)レギュレータです。パッケージには、スイッチング・コントローラ、パワー・スイッチ、インダクタ、その他のサポート部品が含まれています。LTM8063は3.2V~40Vの入力電圧範囲で動作し、0.8V~15Vの出力電圧と200kHz~2.2MHzのスイッチング周波数を、それぞれ1本の抵抗で設定することができます。設計を仕上げるために必要なのは、入出力フィルタのコンデンサのみです。

薄型パッケージにより、PC基板底部の未使用スペースを高密度点の負荷レギュレーションのために活用できます。LTM8063は熱強化型のコンパクトなオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージを採用しており、標準的な表面実装装置による自動アセンブリに適しています。LTM8063はRoHS準拠です。

アプリケーション

  • オートモーティブ・バッテリ・レギュレーション
  • ポータブル製品用電源
  • 分散型電源レギュレーション
  • 工業用電源
  • ACアダプタ・レギュレーション

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

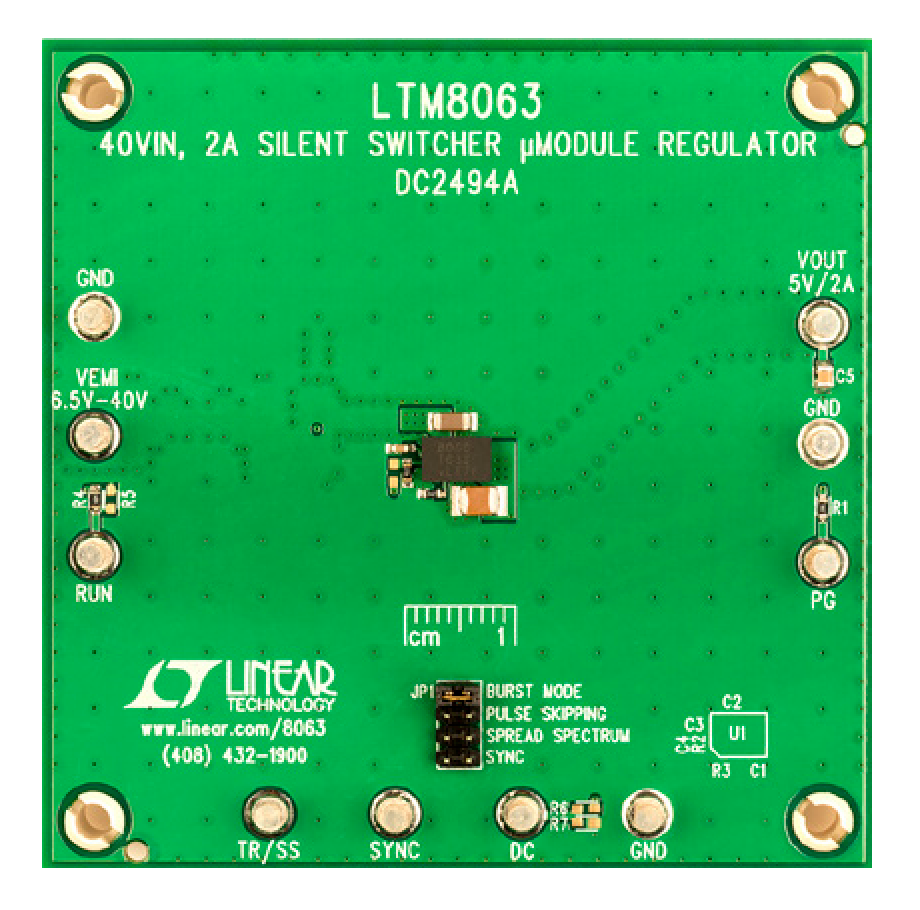

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTM8063

LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

この回路のプロジェクト・ファイルを開くには:

ステップ1:LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。

ステップ2:以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。

ステップ3:プロジェクト・ファイルが実行できない場合、リンクを右クリックして[対象をファイルに保存]を選択します。次に、LTpowerCADツールを起動し、[ファイル]メニューで[プロジェクトを開く]を選択してプロジェクト・ファイルを開きます。

LTPowerCAD

LTpowerCADプロジェクト・ファイル

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

LTM8063
