ADP1765: 5 A、低入力電圧、低ノイズの CMOS リニア電圧レギュレータ (Rev. 0)1/31/2017PDF790 K
製品概要
機能と利点
- 最大出力電流： 5 A
- 低い入力電源電圧範囲：
- VIN = 1.10 V ～ 1.98 V、外部バイアス電源不要
- 固定出力電圧範囲(VOUT_FIXED)：0.55 V ～ 1.5 V
- 可変出力電圧範囲(VOUT_ADJ)：0.5 V ～ 1.5 V
- 超低ノイズ：2 µV rms、100 Hz ～ 100 kHz
- ノイズ・スペクトル密度：5 nV/√Hz @10 kHz； 4 nV/√Hz @100 kHz
- 低ドロップアウト電圧：59 mV（typ）@ 5 A 負荷
- 動作電源電流：5 mA（typ）@ 無負荷
- ライン、負荷、温度に対する固定出力電圧精度： ±1.5%
- 優れた電源電圧除去比(PSRR)性能
- 10 kHz、5 A 負荷で61 dB（typ）
- 100 kHz、5 A 負荷で43 dB（typ）
- 優れた負荷/ラインの過渡応答
- 突入電流を低減するソフト・スタート
- 22μFの小型セラミック・コンデンサーで最適化
- 電流制限機能と熱過負荷保護機能
- パワーグッド・インジケータ
- 高精度イネーブルを装備
- 16 ピン 3 mm × 3 mm LFCSP パッケージ
製品概要
ADP1765 は低ノイズ、低ドロップアウト（LDO）のリニア電圧レギュレータです。この製品は効率向上のための外付けバイアス電源を必要とせずに最小 1.10 V の入力電圧の単電源で動作し、最大 5 A の出力電流(IOUT)を供給するように設計されています。
5 A 負荷でのドロップアウト電圧が 59 mV（代表値）と低いため、小さなヘッドルームで動作しながら、レギュレーションを維持することができ、高い効率を実現します。
ADP1765 は、22 µF の小型セラミック出力コンデンサで安定動作するように最適化されております。ADP1765は最小限のプリント回路基板(PCB) 面積で最適なトランジェント性能を提供します。
ADP1765の固定出力電圧範囲は、0.55 V ～ 1.5 V です。可変出力モデルの出力(VOUT)は、VADJ とグラウンドの間に接続された外付け抵抗によって 0.5 V ～ 1.5 V に設定することができます。
ソフト・スタート時間は、SS ピンにコンデンサを接続することによって外部で設定することができます。短絡回路保護と熱過負荷保護の回路は、逆使用における破損を防止します。ADP1765は小型 16 ピン LFCSP パッケージを採用しており、様々なアプリケーションに対応する最小フットプリント・ソリューションを提供します。
アプリケーション
- 無線周波数（RF）トランシーバ、A/D コンバータ（ADC）および D/A コンバータ（DAC）回路、フェーズロック・ループ（PLL）、電圧制御発振器（VCO）、クロック内蔵回路などのノイズに敏感なアプリケーションのレギュレーション
- フィールド・プログラマブル・ゲート・アレイ（FPGA）およびデジタル・シグナル・プロセッサ(DSP)の電源
- 医療機器および健康機器
- 工業用機器、計装機器
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

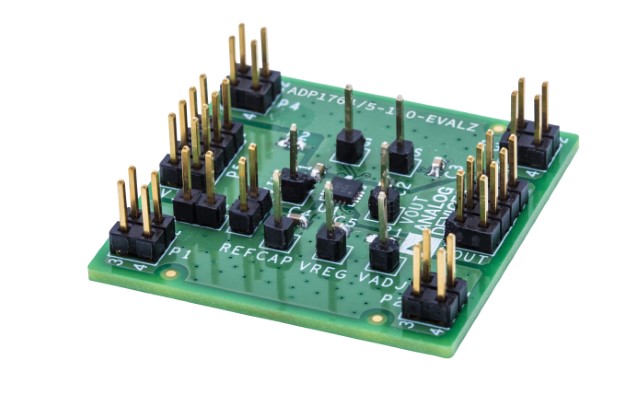

評価キット (1)
参考資料
-
Linear Low Dropout (LDO) Regulator Solutions4/17/2018PDF3 M
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
ADP1765
ADP1765-0.55
ADP1765-0.9
ADP1765-0.95
ADP1765-1.0
ADP1765-1.1
ADP1765-1.2
ADP1765-1.25
ADP1765-1.3
ADP1765-1.5
設計ツール
ADI Linear Regulator Design Tool and Parametric Search
Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADP1765ACPZ-0.9-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) | |
| ADP1765ACPZ-1.0-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) | |
| ADP1765ACPZ-1.1-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) | |
| ADP1765ACPZ-1.2-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) | |
| ADP1765ACPZ-1.3-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) | |
| ADP1765ACPZ-1.5-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) | |
| ADP1765ACPZ-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) | |
| ADP1765ACPZ0.85-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) | |
| ADP1765ACPZ0.95-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) | |
| ADP1765ACPZ1.25-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP) | |
