製品概要
機能と利点
- 降圧スイッチモード電源
- 広い入力電圧範囲:3.4V ~40V
- 広い出力電圧範囲:0.97V ~15V
- 3.5Aの連続出力電流、6Aのピーク出力電流
- 出力電流の増加に備えて並列接続可能
- 選択可能なスイッチング周波数:200kHz ~3MHz
- 外部同期
- プログラム可能なソフトスタート

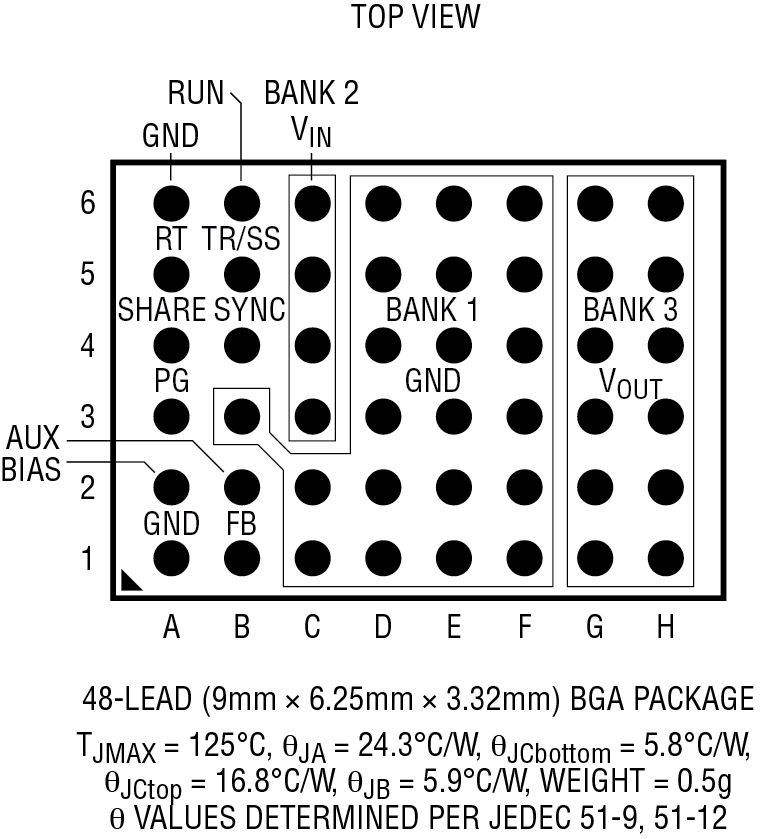

- 高さの低い小型(6.25mm×9mm×3.32mm)のRoHS準拠BGAパッケージ
製品概要

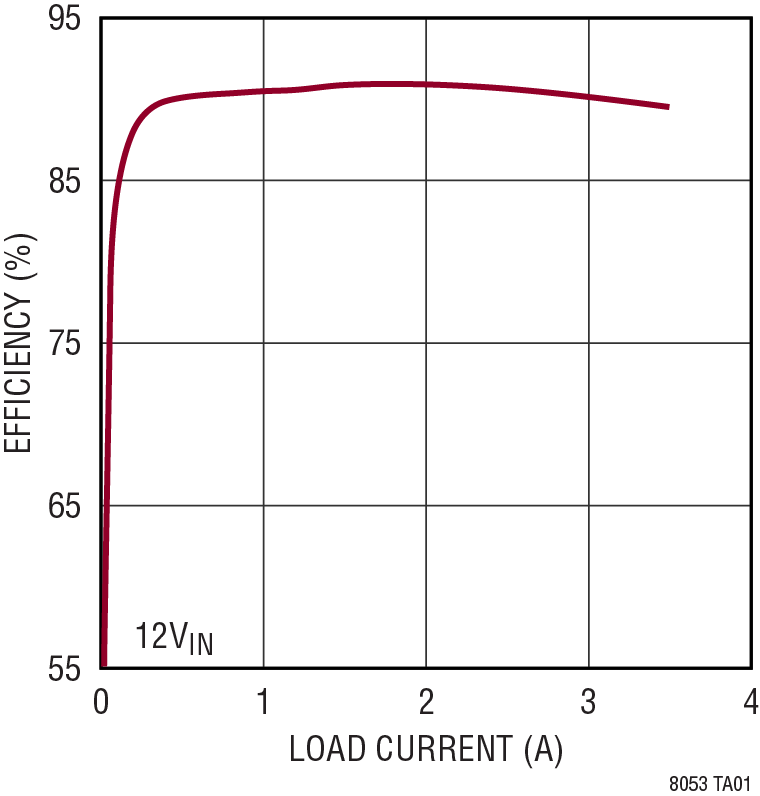

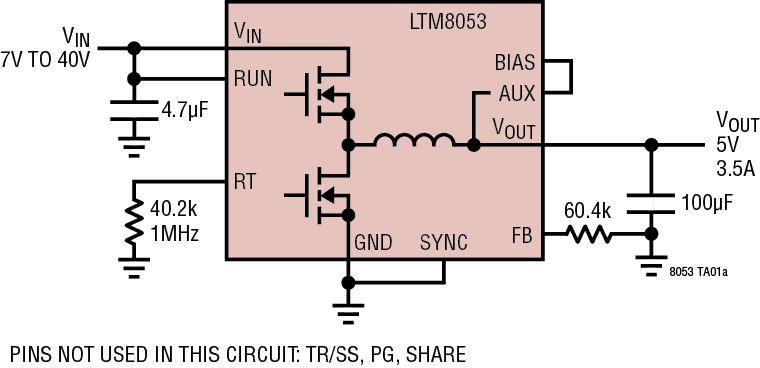

LTM8053は、40V入力の3.5A(連続)降圧μModule®(パワーモジュール)レギュレータです。スイッチング・コントローラ、パワー・スイッチ、インダクタ、およびすべての周辺部品がパッケージに搭載されています。LTM8053は、3.4V ~40Vの入力電圧範囲で動作し、0.97V ~15Vの出力電圧範囲および200kHz~3MHzのスイッチング周波数範囲をサポートしており、それぞれ1 本の抵抗で設定されます。設計を完了するために必要なのは、入力と出力のフィルタ・コンデンサだけです。
高さの低いパッケージなので、プリント回路基板裏面の未使用スペースを利用して、高密度のポイントオブロード・レギュレーションが可能です。LTM8053は、熱特性が改善された小型のオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8053はRoHSに準拠しています。
アプリケーション
- 自動車用バッテリのレギュレーション
- 携帯型製品の電源
- 分散電源のレギュレーション
- 産業用電源
- ACアダプタ・トランスのレギュレーション
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
