製品概要
機能と利点
- 低ノイズSilent Switcher® アーキテクチャ
- フル機能の降圧スイッチ・モード電源
- 広い入力電圧範囲：3.4V ～40V
- 広い出力電圧範囲：0.97V ～18V
- 広い温度範囲–40℃～150℃（Hグレード）
- 3.5Aの連続出力電流、6Aのピーク電流
- FMEA準拠のピン配置：隣接ピンが短絡しているか、ピンがフロート状態のままの場合でも出力はレギュレーション電圧以下の状態を維持
- CISPR25クラス5に準拠
- 選択可能なスイッチング周波数：200kHz ～3MHz
- 外部同期
- 低静止電流：25μA（5VOUT）
- プログラム可能なソフトスタート
- 高さの低い小型（6.25mm×9mm×3.32mm）のRoHS準拠のBGAパッケージ
製品概要
LTM8003は、40V入力の3.5A降圧μModule®（パワー・モジュール）レギュレータです。スイッチング・コントローラ、パワー・スイッチ、インダクタ、および全ての支持部品がパッケージに搭載されています。LTM8003は、3.4V ～40Vの入力電圧範囲で動作し、0.97V ～18Vの出力電圧範囲および200kHz～3MHzのスイッチング周波数範囲をサポートしており、それぞれ1本の抵抗で設定されます。設計を完了するために必要なのは、入力と出力のフィルタ・コンデンサだけです。
高さの低いパッケージなので、プリント回路基板裏面の未使用スペースを利用して、高密度のポイントオブロード・レギュレーションが可能です。LTM8003は、熱特性が改善された小型オーバーモールド・ボール・グリッド・アレイ（BGA）パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8003はRoHSに準拠しています。
アプリケーション
- 自動車用バッテリのレギュレーション
- 携帯型製品の電源
- 分配電源のレギュレーション
- 産業用電源
- ACアダプタ・トランスのレギュレーション
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R598 Reliability Data3/26/2018PDF41 K
-

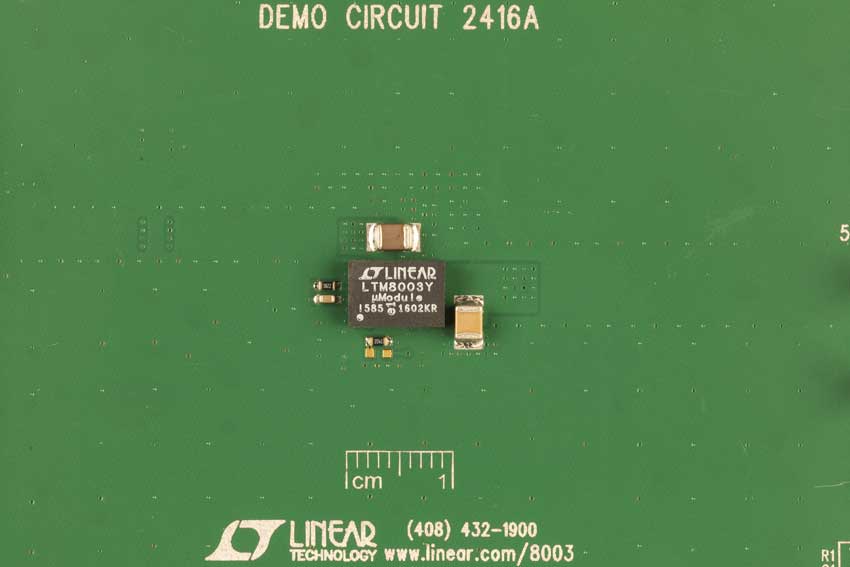

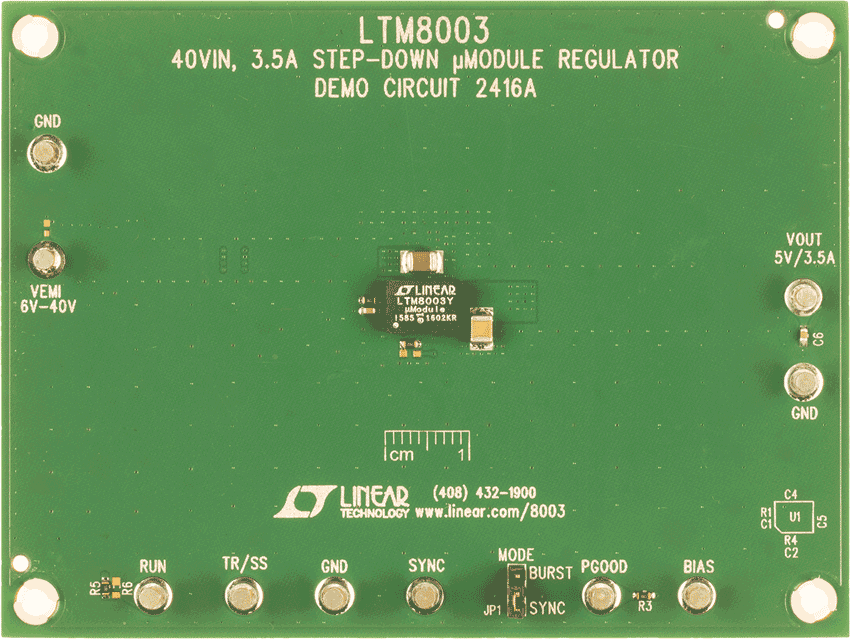

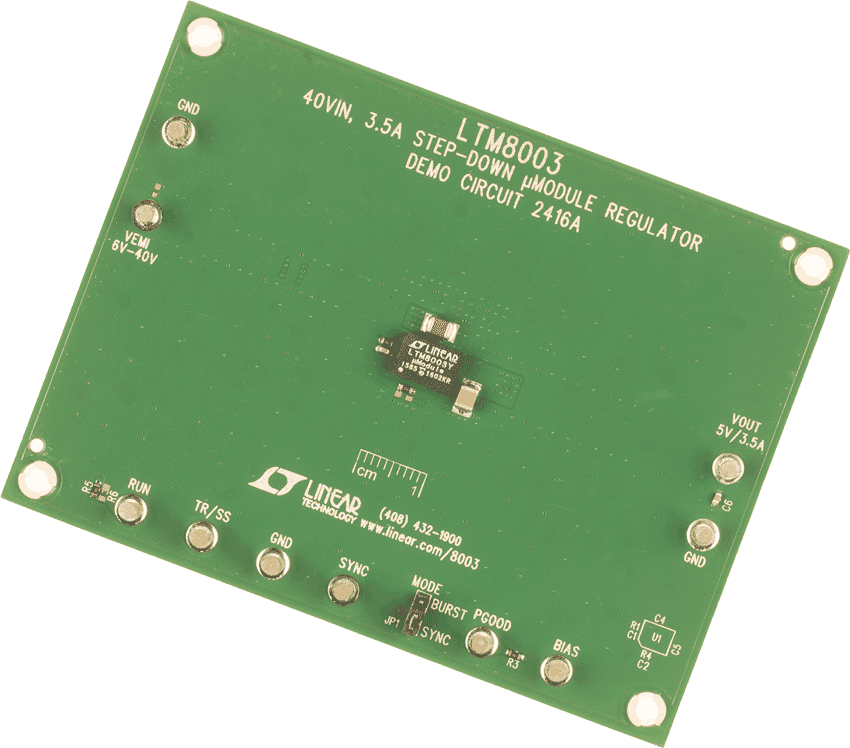

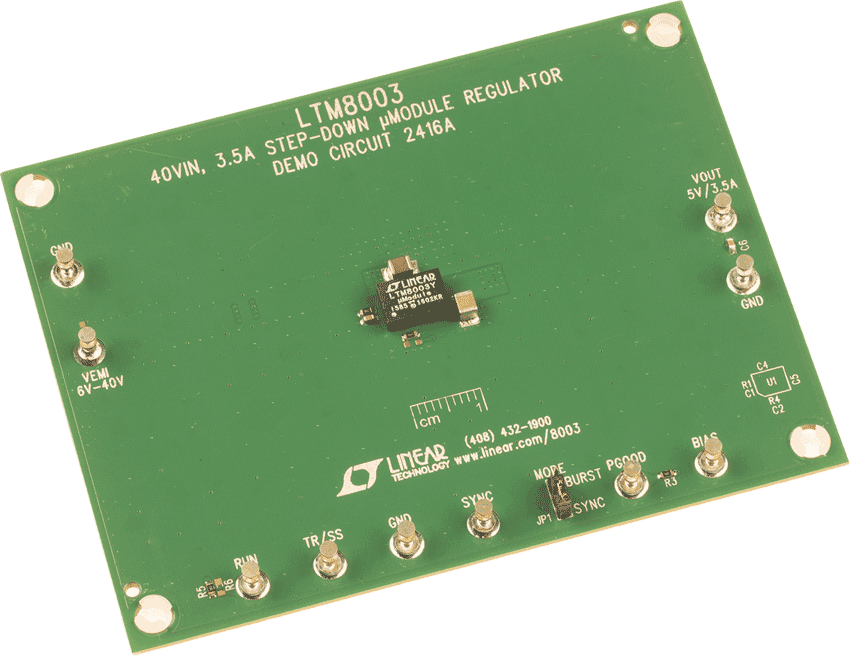

DC2416A - Demo Manual6/29/2016PDF406K
-
Low EMI μModule Regulators6/22/2017PDF327K
-
High Voltage μModule Regulator Product Selection Guide4/26/2019PDF670 K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTM8003
LTM8003-3.3
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
LTpowerCADプロジェクト・ファイル
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTM8003
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTM8003HY | 材料宣誓書（MD） | 信頼性データ | 48-Lead BGA (9mm x 6.25mm x 3.32mm) | |
| LTM8003HY#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead BGA (9mm x 6.25mm x 3.32mm) | |
| LTM8003HY-3.3#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead BGA (9mm x 6.25mm x 3.32mm) | |
| LTM8003IY | 材料宣誓書（MD） | 信頼性データ | 48-Lead BGA (9mm x 6.25mm x 3.32mm) | |
| LTM8003IY#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead BGA (9mm x 6.25mm x 3.32mm) | |
| LTM8003IY-3.3#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead BGA (9mm x 6.25mm x 3.32mm) | |
| ウェハ・ファブリケーション・データ | R598 Reliability Data |
