MAX77816

高效升/降压稳压器，带5A开关

更多 showmore-icon

98%效率升/降压，带I2C接口，提供高于3A的连续输出电流

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 升压和降压操作，包括升压和降压模式之间平稳切换。
    • 2.3V至5.5V VIN范围
    • 2.60V至5.14V VOUT，20mV步长
    • 3A最小连续输出电流(VINBB ≥ 3.0V，VOUTBB = 3.3V)
  • 突发电流：3.6A最小输出电流，达800μs (VINBB ≥ 3.0V，VOUTBB = 3.3V)
  • I2C串行接口允许动态调节VOUT，提高设计灵活性
  • 97.5%峰值效率
  • 40µA静态电流
  • 安全特性增强器件和系统可靠性
  • 软启动
  • True Shutdown™真关断
  • 热关断和短路保护
  • 多功能GPIO引脚
  • MAX77816A/F：FPWM模式使能
  • MAX77816B：电感峰值电流限值选择
  • MAX77816C：输出电压选择
  • MAX77816D：电源就绪指示
  • MAX77816E：中断指示
  • 小尺寸：1.827mm × 2.127mm、20焊球WLP封装、0.4mm焊球间距
更多细节
show more Icon

MAX77816为高电流、高效升/降压调节器，适用于单节锂离子电池供电应用。器件支持2.60V至5.14V较宽输出电压范围。IC允许5A (典型值)最大开关电流。降压模式下，输出电流可高达4A；升压式下，最大输出电流可高达3A。独特的控制算法允许高效、卓越的电源/负载瞬态响应，以及在降压和升压模式之间平稳切换。

IC具有I2C兼容串行接口。I2C接口允许动态调节输出电压，从而支持精细控制系统功耗。I2C接口还支持使能控制和器件状态监测等特性。

多功能GPIO引脚可通过寄存器设置为5种不同的选项，例如FPWM模式使能和电感峰值电流选择。这些选项提供设计灵活性，允许IC覆盖较宽的应用范围和应用场景。

设计方案：通过一系列组合方法延长便携式电子设备的运行时间 › ›

应用

  • 电池供电应用
  • RF功率放大器
  • 智能手机和平板电脑
  • 可穿戴设备
  • 无线通信设备
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX77816

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 设计笔记
  • 数据手册
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 07/15/2020
英文

MAX77816: High-Efficiency Buck-Boost Regulator with 5A Switches Data Sheet (Rev.4)

打开PDF文件

redirect
1.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX77816 Reliability Data redirect icon

45.16K

download

下载 PDF

设计笔记

1

PDF Vector

PDF

更新 12/01/2017
英文
Design Solutions 73 - Boost the Run-Time of Portable Electronics with a One-Two Punch redirect icon

401.85K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

1

Thumbnail Image

视频

2022-10-04

05:59

Advantages of Using the MAX77816 Buck-Boost Regulator for Seamless Power Supply Transitions

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX77816AEWP+ Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77816AEWP+T Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77816BEWP+ Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77816BEWP+T Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77816CEWP+ Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77816CEWP+T Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77816DEWP+ Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77816DEWP+T Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 15, 2018

- 1620D

WAFER FAB

MAX77816AEWP+

量产

MAX77816AEWP+T

量产

pdf

pcn_1620d

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 15, 2018

- 1620D

arrow down

WAFER FAB

MAX77816AEWP+

量产

MAX77816AEWP+T

量产

pdf

pcn_1620d

external-icon
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

内部电源开关升降压稳压器3
MAX77801
popup image
Cart

推荐新设计使用

5.5V输入，2A 高效率升/降压稳压器

MAX77813
popup image
Cart

量产

5.5V输入、2A高效降压-升压转换器

MAX8625
popup image
Cart

量产

高效、无缝切换升/降压型DC-DC转换器

评估套件

评估套件 1

reference details image

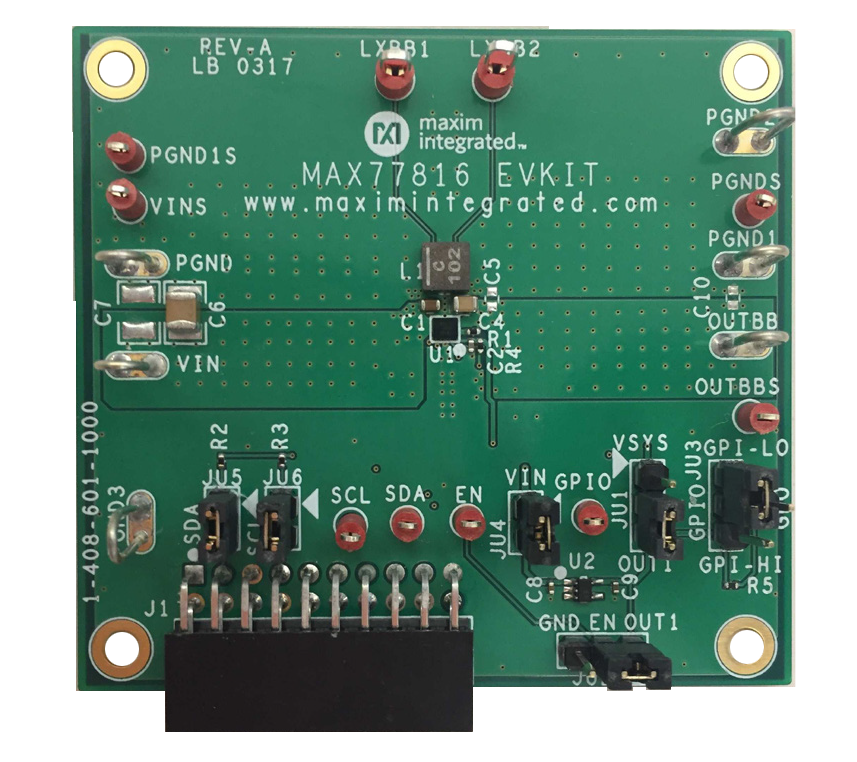

MAX77816EVKIT

MAX77816 评估板

zoom

MAX77816EVKIT

MAX77816 评估板

download icon

下载

 print icon

打印
MAX77816EVKIT
MAX77816 评估板

特性和优点

  • 升压和降压操作，包括升压和降压模式之间平稳切换。
    • 2.3V至5.5V VIN范围
    • 2.60V至5.14V VOUT范围，步长为20mV
    • 3A最小连续输出电流(VINBB ≥ 3.0V，VOUTBB = 3.3V)
    • 突发电流：3.6A最小输出电流，达800µs (VINBB ≥ 3.0V，VOUTBB = 3.3V)
  • I2C串行接口允许动态调节VOUT，提高设计灵活性
  • 97.5%峰值效率
  • 40μA静态电流
  • 安全特性增强器件和系统可靠性
    • 软启动
    • 真关断(True Shutdown™)
    • 热关断和短路保护
  • 多功能GPIO引脚
    • MAX77816A：FPWM模式使能
    • MAX77816B：电感峰值电流限值选择
    • MAX77816C：输出电压选择
    • MAX77816D：电源就绪指示
    • MAX77816E：中断指示
  • 小尺寸：1.827mm x 2.127mm、20焊球WLP封装、0.4mm焊球间距
立即购买 更多内容

产品详情

MAX77816评估板(EV kit)为完全装配并经过测试的印刷电路板(PCB)，用于评估MAX77816。IC为高电流、高效升/降压调节器，适用于单节锂离子电池供电应用。器件支持2.60V至5.14V较宽输出电压范围。IC允许5A (典型值)最大开关电流。降压模式下，输出电流可高达4A；升压模式下，最大输出电流可高达3A。独特的控制算法允许高效、卓越的电源/负载瞬态响应，以及在降压和升压模式之间平稳切换。

IC具有I2C兼容串行接口。I2C接口允许动态调节输出电压，从而支持精细控制系统功耗。I2C接口还支持使能控制和器件状态监测等特性。

多功能GPIO引脚可通过寄存器设置为5种不同的选项，例如FPWM模式使能和电感峰值电流限值选择。这些选项提供设计灵活性，允许IC覆盖较宽的应用范围和应用场景。

Maxim命令模块(MINIQUSB)可用于使能Windows®兼容PC和评估板之间的USB至I2C通信。评估软件提供基于Windows的图形用户界面(GUI)，用于熟悉IC的各种特性。

应用

  • 数码相机：电源
  • 电子烟：雾化器供电
  • 煤气表/水表：数据集中器供电
  • 美肤产品：高功率LED供电
  • 智能手机：相机子系统、传感器、RGB LED、SDIO、指纹扫描器等供电

资料

pdf icon

TGZ

MAX77816EVKIT ODB File - Design Files Download

4.14M

更多 Arrow image

评估套件1

evaluation kit item images

MAX77816EVKIT

MAX77816 评估板
工具和仿真

工具及仿真模型 3

参考电路

参考电路 1

MAXREFDES1214 Hardware

MAXREFDES1214

Portable 1.5A USB Charger with Micro-USB Input and USB Standard-A Output

zoomopens a dialog

MAXREFDES1214

Portable 1.5A USB Charger with Micro-USB Input and USB Standard-A Output

download icon

下载

 print icon

打印
MAXREFDES1214
Portable 1.5A USB Charger with Micro-USB Input and USB Standard-A Output

特性和优点

  • Battery Charger Input Current up to 1A
  • USB Standard-A Output Current up to 1.5A
  • 4400mAh Li+ Battery
  • Thermal and Overcurrent Protection on the USB Standard-A Output
  • I2C Headers for Flexible Logic Levels from 1.8V to 5.0V
  • Orange LED to Indicate if the Battery Is Charging
  • No External Reverse Blocking Diode Required Between Battery and Charger
查看参考设计详情 external link

使用部分 6

MAX8808X reference design link

MAX14636 reference design link

MAX14632 reference design link

MAX14595 reference design link

MAX8891 reference design link

MAX77816 reference design link

设计和集成工具

pdf icon

ZIP

Download Design Files link icon

5.95 M

参考电路1

MAXREFDES1214 Hardware

MAXREFDES1214

Portable 1.5A USB Charger with Micro-USB Input and USB Standard-A Output
