概览

优势和特点

  • 2A、高效率、升压和降压操作,包括升压和降压模式之间平滑转换
  • 灵活性,支持各种设计
    • VOUT范围为2.60V至4.1875V,补偿为12.5mV
    • 高速(高达3.4MHz) I²C串行接口
  • 低静态电流、高效率,动态电压调节使系统效率更高
    • DVS输入
    • 效率最高达97%
    • 55μA静态电流
  • 高开关频率和小型封装减小方案尺寸
    • 2.5MHz开关频率
    • 20焊球WLP (0.4mm焊球间距)
  • 保护特性
    • 软启动
    • 热关机
    • 过压保护
    • 过流保护

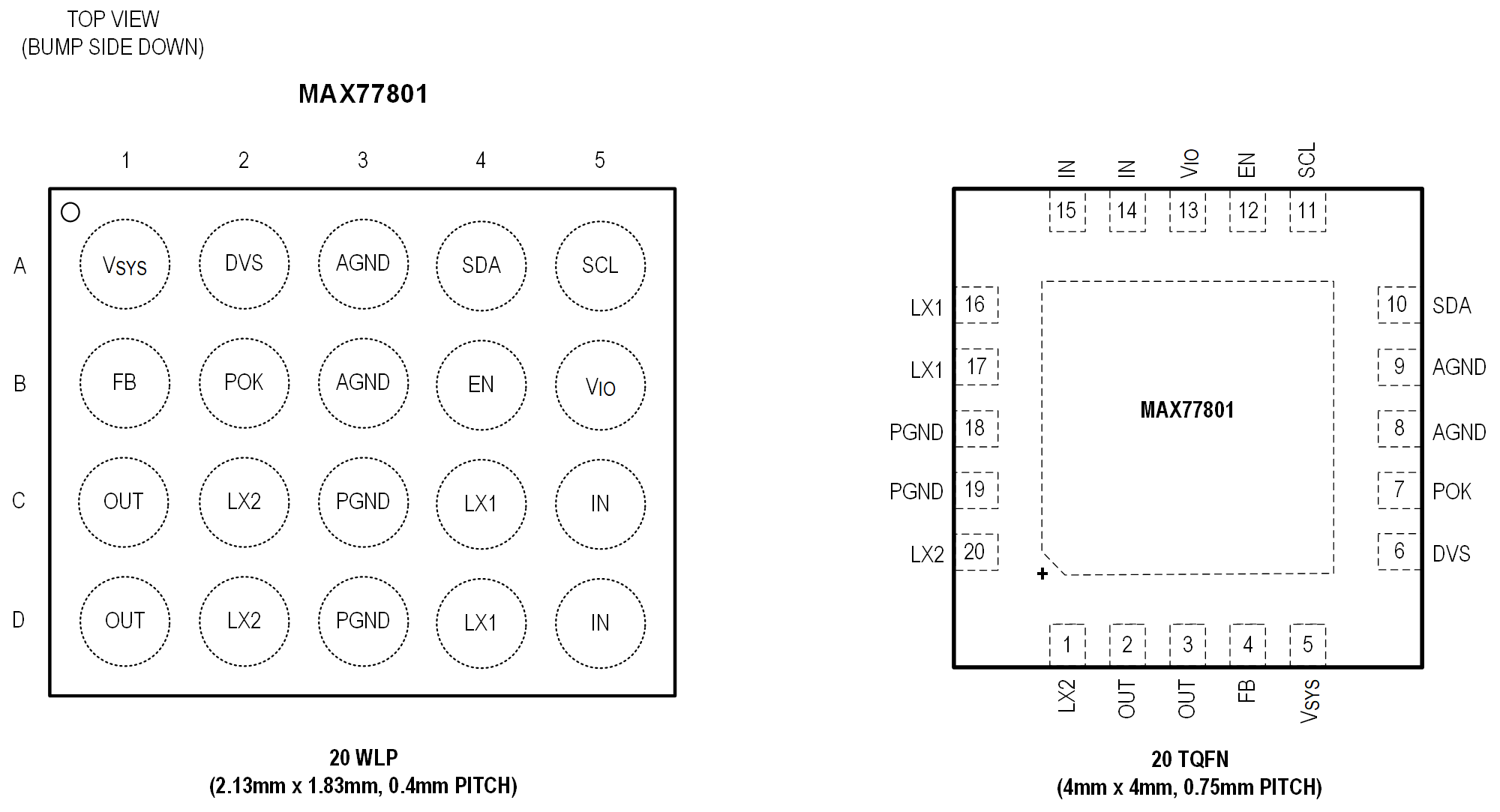

  • 1.827mm x 2.127mm, 20-Bump WLP
  • 4mm x 4mm, 20-Pin TQFN

产品详情

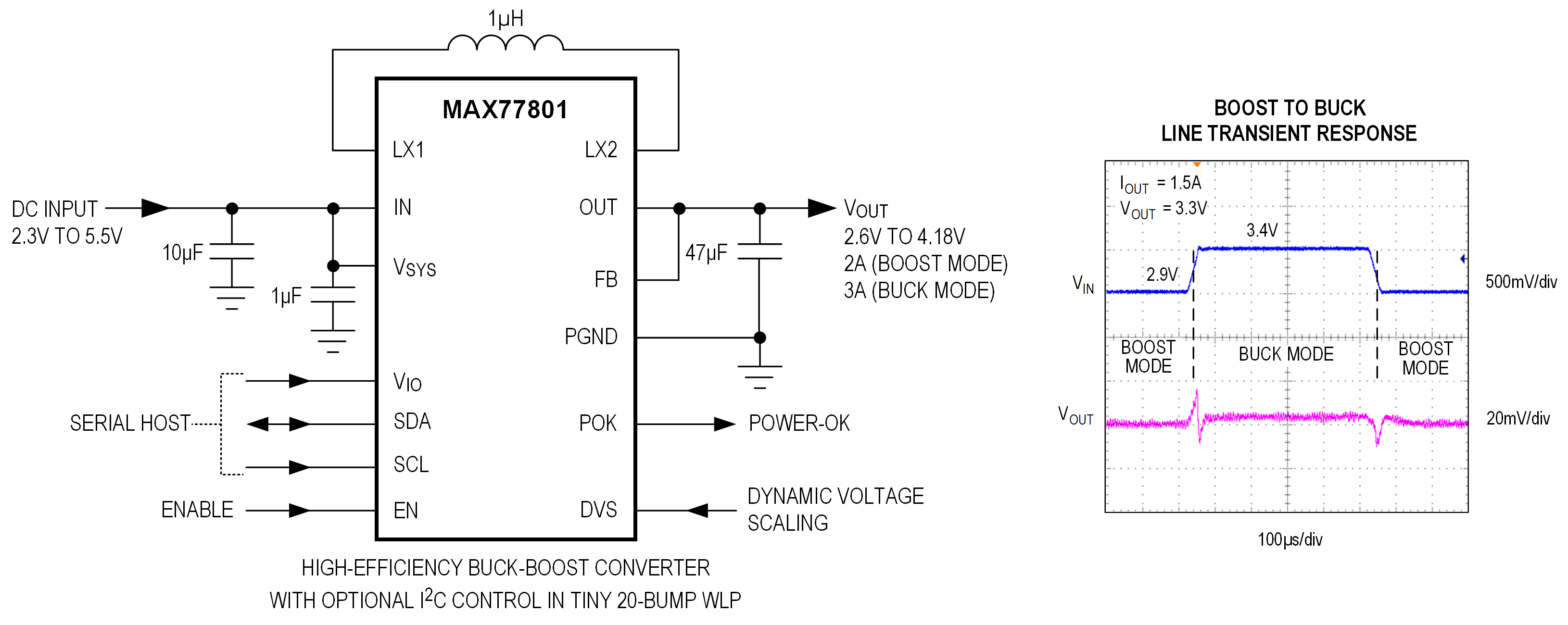

MAX77801为高电流、高效率、升压/降压稳压器,目标应用为使用锂离子电池或类似化学成分的移动应用。MAX77801采用四开关H桥配置,支持降压和升压工作模式。升/降压提供2.60V至4.1875V输出电压范围和高达2A输出电流。

独特的控制算法允许高效率、出色电源/负载瞬态响应性能,以及降压和升压模式之间平滑切换。

DVS (动态电压调节)输入允许主机处理器在两种预编程输出电压之间切换,将给定负载条件下的功率损耗降至最低。缓升和缓降摆率可通过I²C设置。

MAX77801采用I²C兼容的2线串行接口,包括一根双向串行数据线(SDA)和一根串行时钟线(SCL),支持高达3.4MHz的SCL时钟速率。

应用

  • AR/VR耳麦
  • 手持式扫描仪、移动支付终端、安全摄像机
  • 单节电池、锂离子电池供电设备
