概览

优势和特点

  • 升压和降压操作，包括升压和降压模式之间平稳切换。
    • 2.3V至5.5V VIN范围
    • 2.60V至5.14V VOUT范围，步长为20mV
    • 3A最小连续输出电流(VINBB ≥ 3.0V，VOUTBB = 3.3V)
    • 突发电流：3.6A最小输出电流，达800µs (VINBB ≥ 3.0V，VOUTBB = 3.3V)
  • I2C串行接口允许动态调节VOUT，提高设计灵活性
  • 97.5%峰值效率
  • 40μA静态电流
  • 安全特性增强器件和系统可靠性
    • 软启动
    • 真关断(True Shutdown™)
    • 热关断和短路保护
  • 多功能GPIO引脚
    • MAX77816A：FPWM模式使能
    • MAX77816B：电感峰值电流限值选择
    • MAX77816C：输出电压选择
    • MAX77816D：电源就绪指示
    • MAX77816E：中断指示
  • 小尺寸：1.827mm x 2.127mm、20焊球WLP封装、0.4mm焊球间距

产品详情

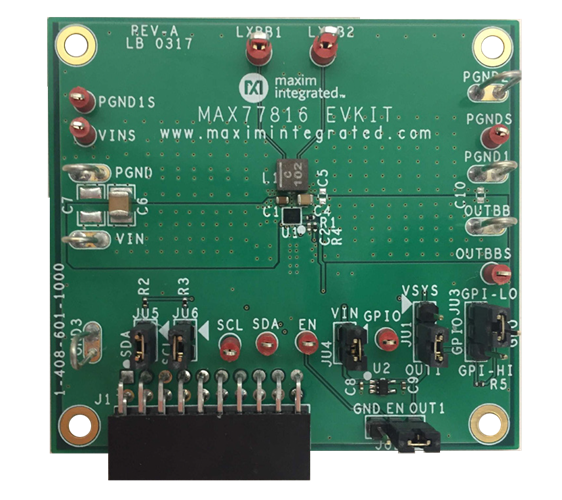

MAX77816评估板(EV kit)为完全装配并经过测试的印刷电路板(PCB)，用于评估MAX77816。IC为高电流、高效升/降压调节器，适用于单节锂离子电池供电应用。器件支持2.60V至5.14V较宽输出电压范围。IC允许5A (典型值)最大开关电流。降压模式下，输出电流可高达4A；升压模式下，最大输出电流可高达3A。独特的控制算法允许高效、卓越的电源/负载瞬态响应，以及在降压和升压模式之间平稳切换。

IC具有I2C兼容串行接口。I2C接口允许动态调节输出电压，从而支持精细控制系统功耗。I2C接口还支持使能控制和器件状态监测等特性。

多功能GPIO引脚可通过寄存器设置为5种不同的选项，例如FPWM模式使能和电感峰值电流限值选择。这些选项提供设计灵活性，允许IC覆盖较宽的应用范围和应用场景。

Maxim命令模块(MINIQUSB)可用于使能Windows®兼容PC和评估板之间的USB至I2C通信。评估软件提供基于Windows的图形用户界面(GUI)，用于熟悉IC的各种特性。

应用

  • 数码相机：电源
  • 电子烟：雾化器供电
  • 煤气表/水表：数据集中器供电
  • 美肤产品：高功率LED供电
  • 智能手机：相机子系统、传感器、RGB LED、SDIO、指纹扫描器等供电
