LTM8028: 36VIN、超快速、低输出噪声 5A μModule 稳压器 数据手册 (Rev. )9/9/2013PDF600K
概览
优势和特点
- 具开关降压型转换器功能以实现高效率的高性能 5A 线性稳压器
- 数字式可编程 VOUT：0.8V 至 1.8V
- 输入电压范围：6V 至 36V
- 在整个温度、电压、负载和瞬态响应范围内具有非常严紧的容差指标

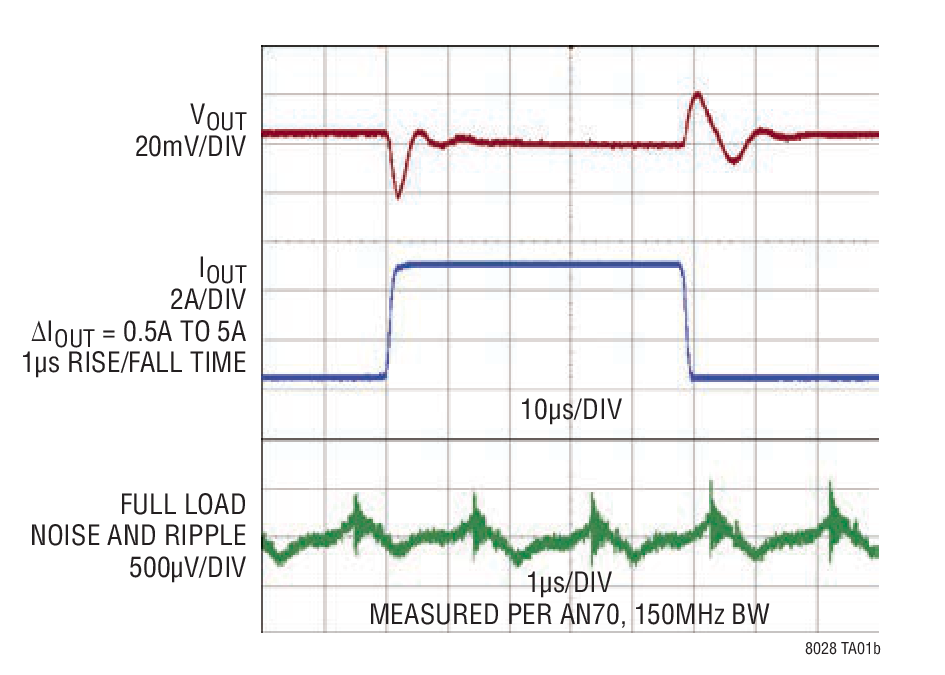

- 低输出噪声：40μVRMS (10Hz 至 100kHz)
- 可并联多个器件以提供 10A 或更大的电流
- 准确的可编程电流限值以实现不对称的功率均分
- 模拟输出电压裕度调节：±10% 范围
- 同步输入
- 在采用低 ESR 陶瓷输出电容器情况下可实现稳定
- 15mm x 15mm x 4.92mm 表面贴装型 BGA 封装
- 符合 SnPb 或 RoHS 标准的涂层
产品详情

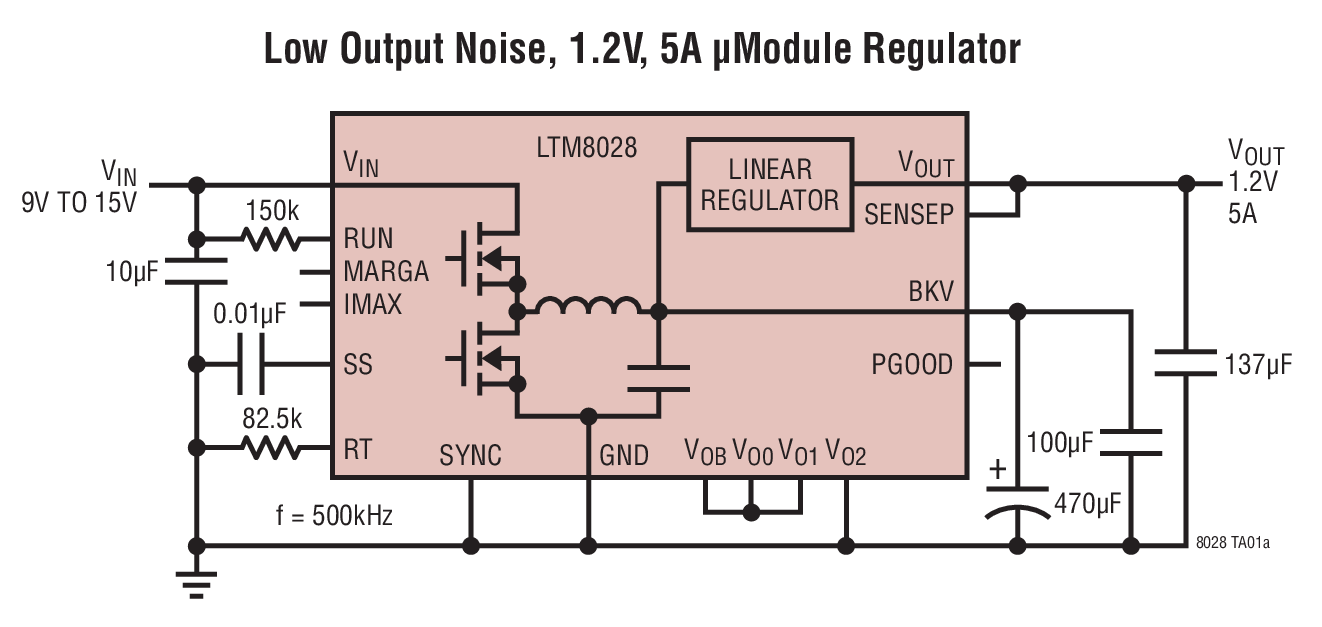

LTM®8028 是一款 36VIN、5A、μModule® 稳压器，其中包括一个前面置有高效率开关稳压器的 UltraFast™ 5A 线性稳压器。除了提供严格的输出调节之外，此线性稳压器还可自动控制开关电源的输出电压，以提供较优效率及针对动态响应的裕量。
输出电压可在 0.8V 至 1.8V 的范围内进行数字式调节 (增量为 50mV)。一种模拟裕度调节功能允许用户在 ±10% 的连续范围内调节系统输出电压，并可采用一根单端反馈检测线来减少由于寄生电阻所引起的 IR 压降。

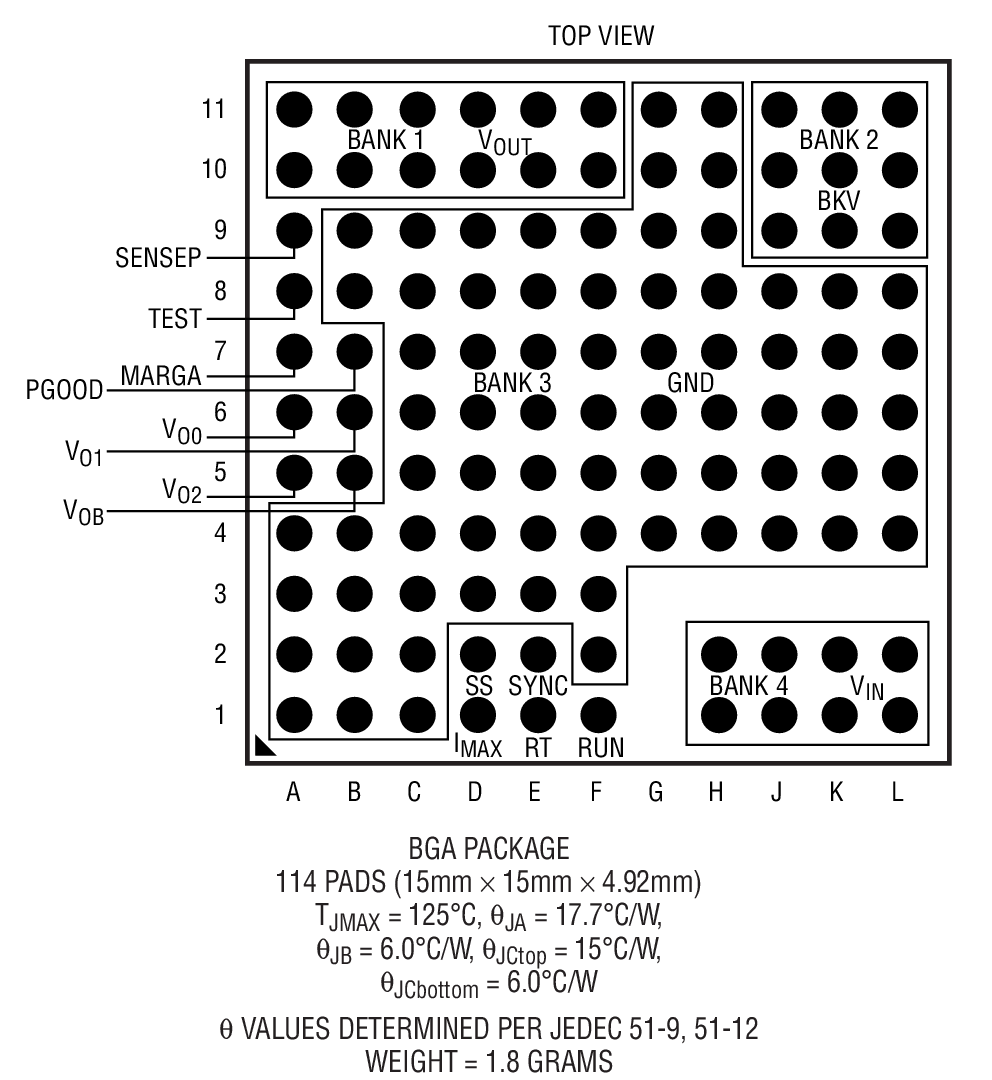

LTM8028 采用紧凑型 (15mm x 15mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8028 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。
应用
- FPGA 和 DSP 电源
- 高速 I/O
- ASIC 和微处理器电源
- 服务器和存储器件
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R598 Reliability Data3/26/2018PDF41 K
-

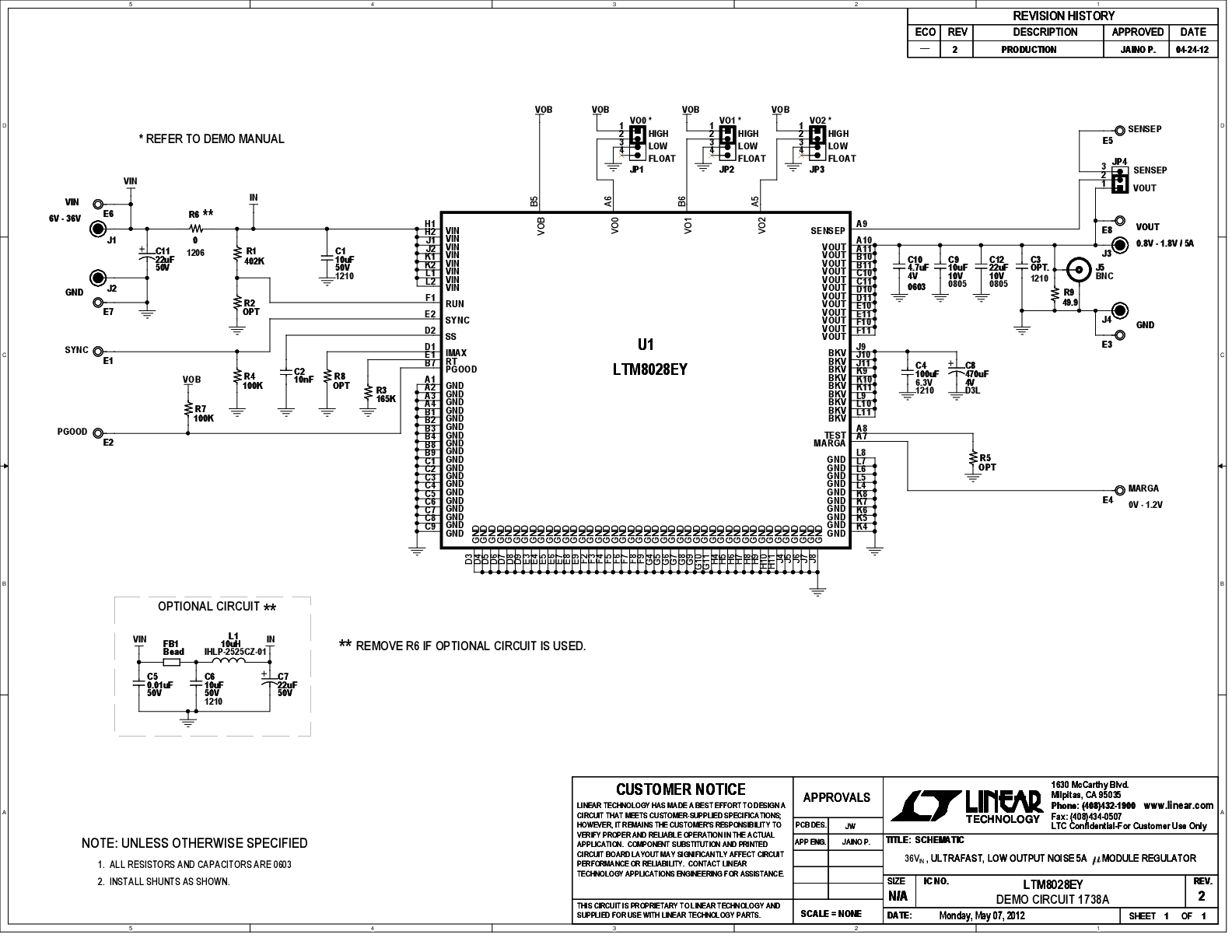

DC1738A - Demo Manual4/29/2013PDF903K
-
DN518 - 用于高精度数据采集系统的 36V 输入、低输出噪声、5A μModule 稳压8/12/2013PDF1M
-
在微型模块封装中整合高效开关电源转换及低噪声线性稳压4/2/2014PDF581K
-
36V Input, Low Output Noise, 5A μModule Regulator for Precision Data Acquisition Systems9/1/2013
-
High Efficiency Switching Power Conversion Combined with Low Noise Linear Regulation in µModule Package7/1/2013 LT Journal
-
LTM8028 - 36VIN、超快速、低输出噪声 5A μModule 稳压器5/1/2013
-
SnPb (Tin-Lead) BGA Packages μModule Power Products7/13/2017PDF1M
-
μModule Power Products4/4/2017PDF10M
-

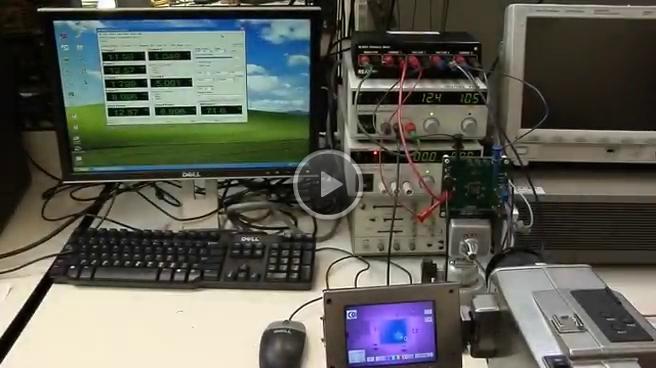

LTM8028 – 功率损失和热性能10/15/2018 -

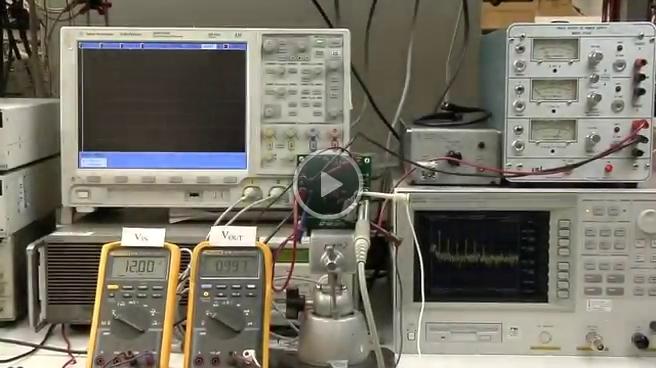

LTM8028 – 输出噪声频谱10/15/2018 -
LTM8028 – 负载调节10/15/2018
-
通过微型模块产品简化电源设计4/10/2018
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTM8028
