概览
优势和特点
- 完整的降压型开关模式电源
- 恒定电压恒定电流操作
- 高达 5A 的可选输出电流
- 可通过并联以增加输出电流，即使采用不同的电压电源也不例外
- 宽输入电压范围：6V 至 36V
- 1.2V 至 24V 输出电压
- 可选的开关频率：100kHz 至 1MHz
- 符合 SnPb 或 RoHS 标准的涂层
- 可编程软起动
- LGA (11.25mm x 15mm x 2.82mm) 和 BGA (11.25mm x 15mm x 3.42mm) 封装
产品详情

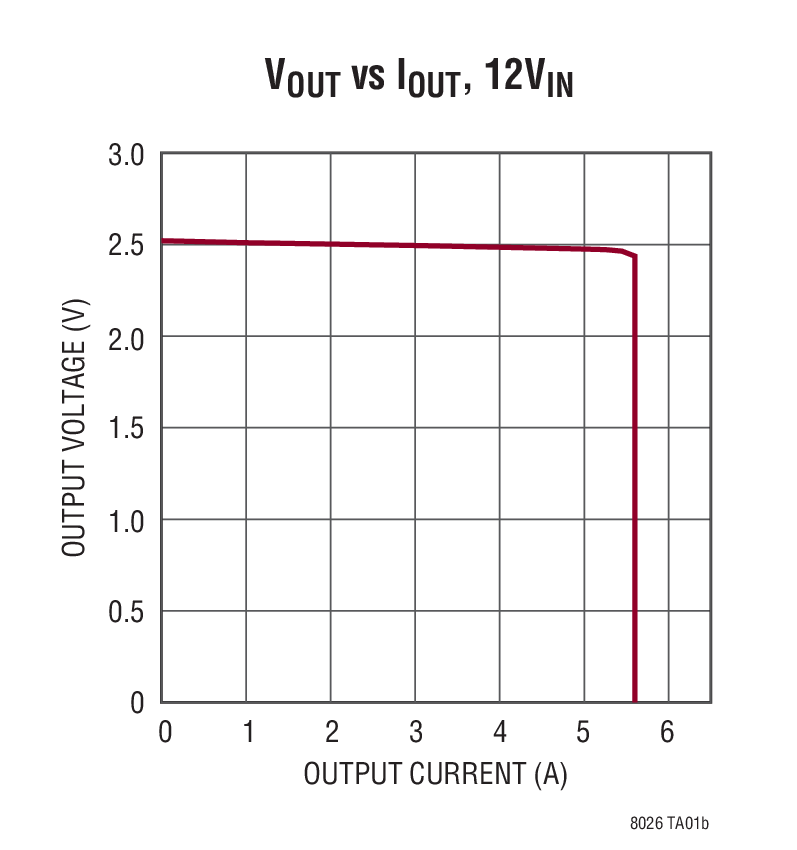

LTM®8026 是一款 36VIN、5A 恒定电压、恒定电流 (CVCC) 降压型 μModule® 稳压器。封装中内置了开关控制器、电源开关、电感器以及支持组件。LTM8026 可在一个 6V 至 36V 的输入电压范围内运作，支持 1.2V 至 24V 的输出电压范围。CVCC 操作使 LTM8026 能在整个输出范围内准确地调节其高达 5A 的输出电流。输出电流可利用一个控制电压、单个电阻器或一个热敏电阻来设定。仅需采用负责设定输出电压和频率的电阻器以及大容量的输入和输出滤波电容器便可实现完整的设计。
LTM8026 采用了耐热性能增强型的紧凑 (11.25mm x 15mm) 模压焊盘网格阵列 (LGA) 和球式网格阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8026 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。
应用
- 超级电容器充电
- 通用工业
- 极限短路保护或准确的输出电流限值
- 基于微控制器的电池充电
- 高功率 LED 驱动
- 多输入、单输出电压转换
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R598 Reliability Data3/26/2018PDF41 K
-

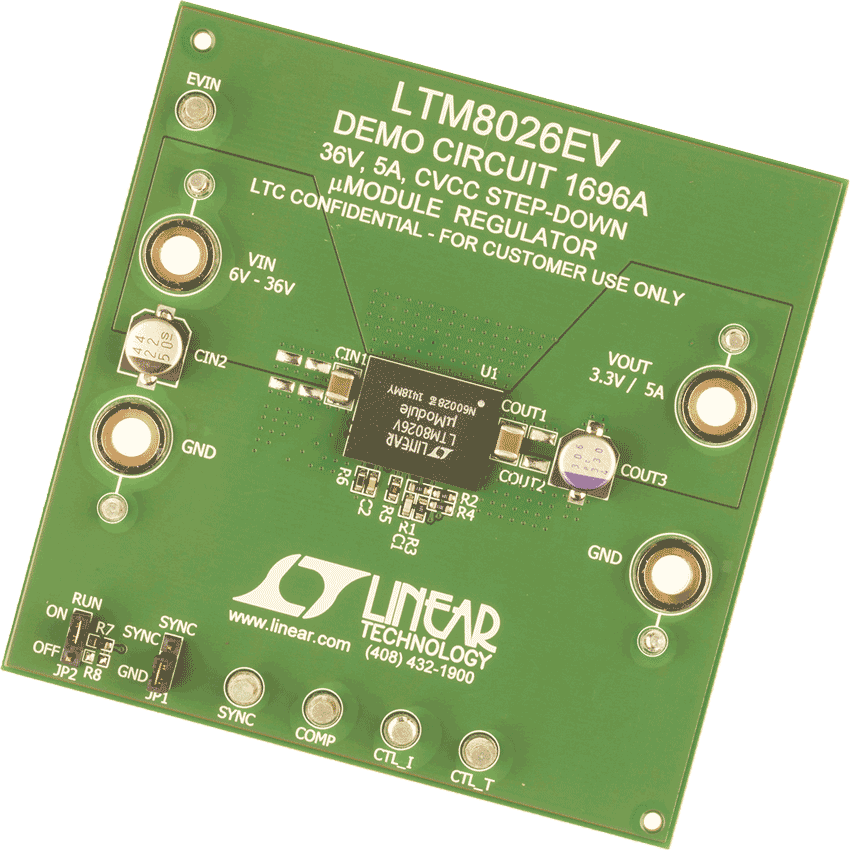

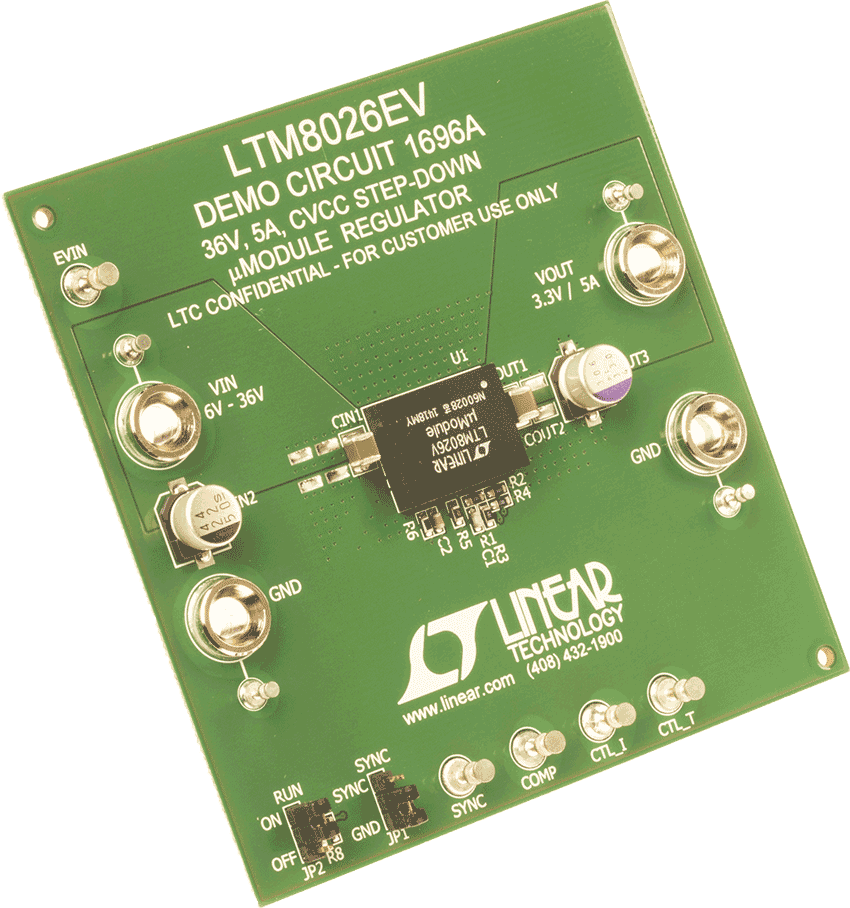

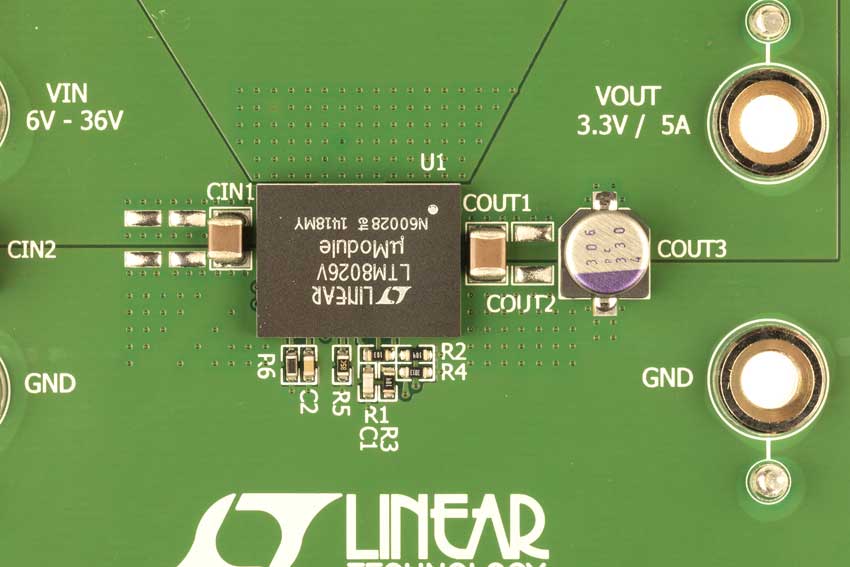

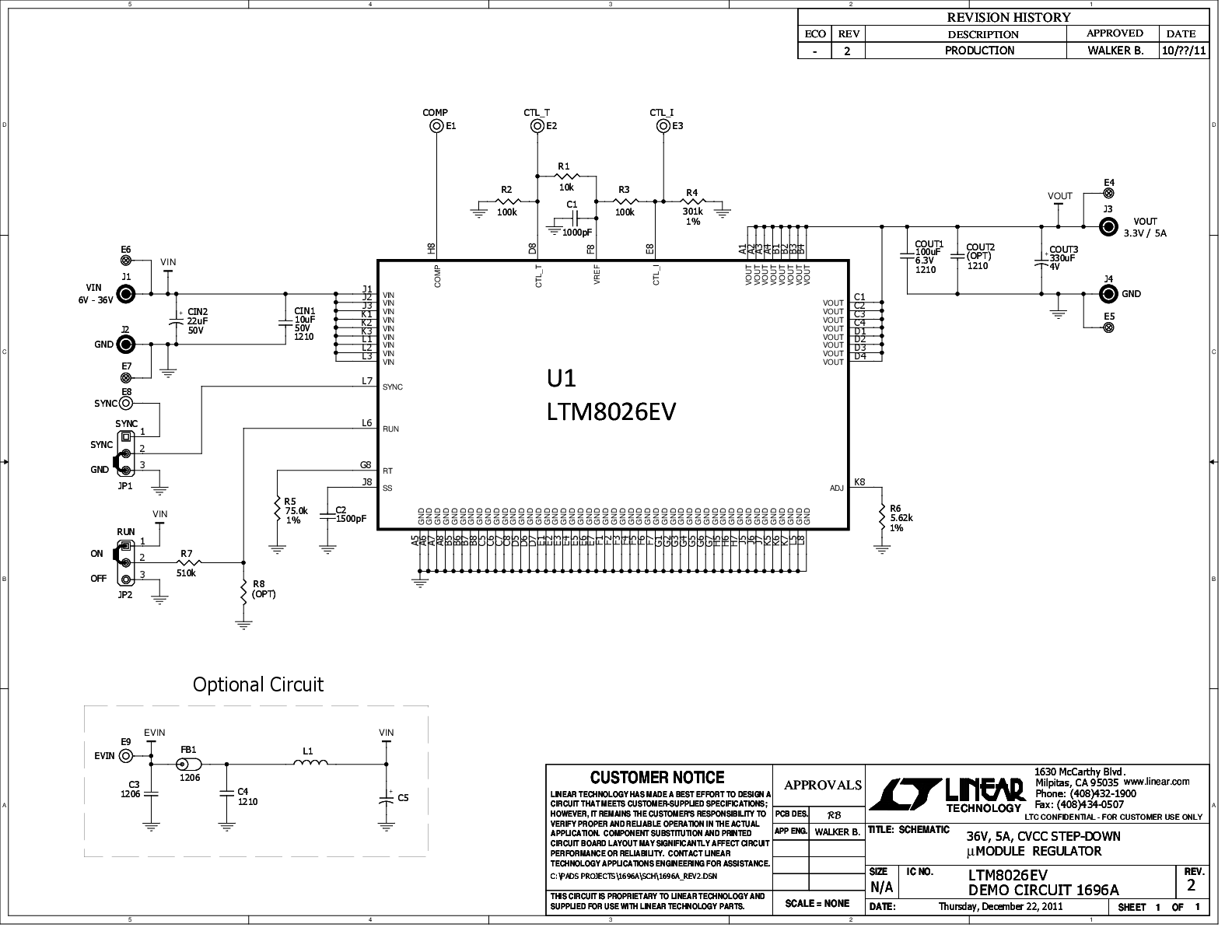

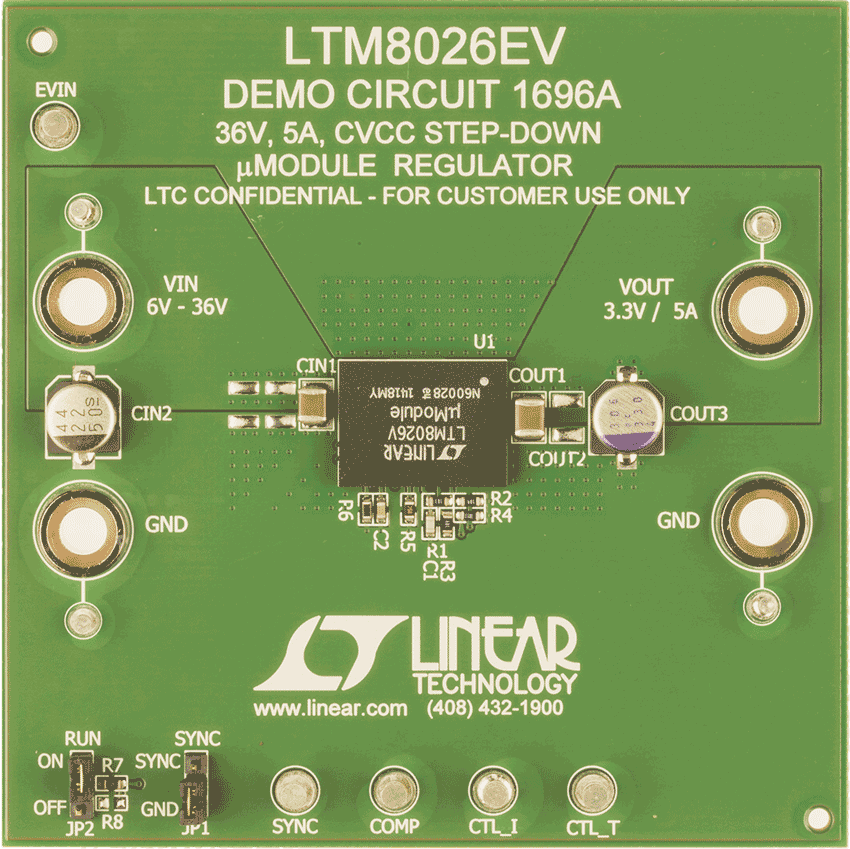

DC1696A - Demo Manual2/21/2012PDF237K
-
High Voltage μModule Regulator Product Selection Guide4/26/2019PDF670 K
-
SnPb (Tin-Lead) BGA Packages μModule Power Products7/13/2017PDF1M
-
μModule Power Products4/4/2017PDF10M
-
Constant-Voltage, Constant-Current DC/DC μModule Products6/7/2016PDF849K
-
Isolated μModule Power Products3/24/2016PDF825K
-
High Voltage DC/DC μModule Products3/24/2016PDF667K
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTM8026
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

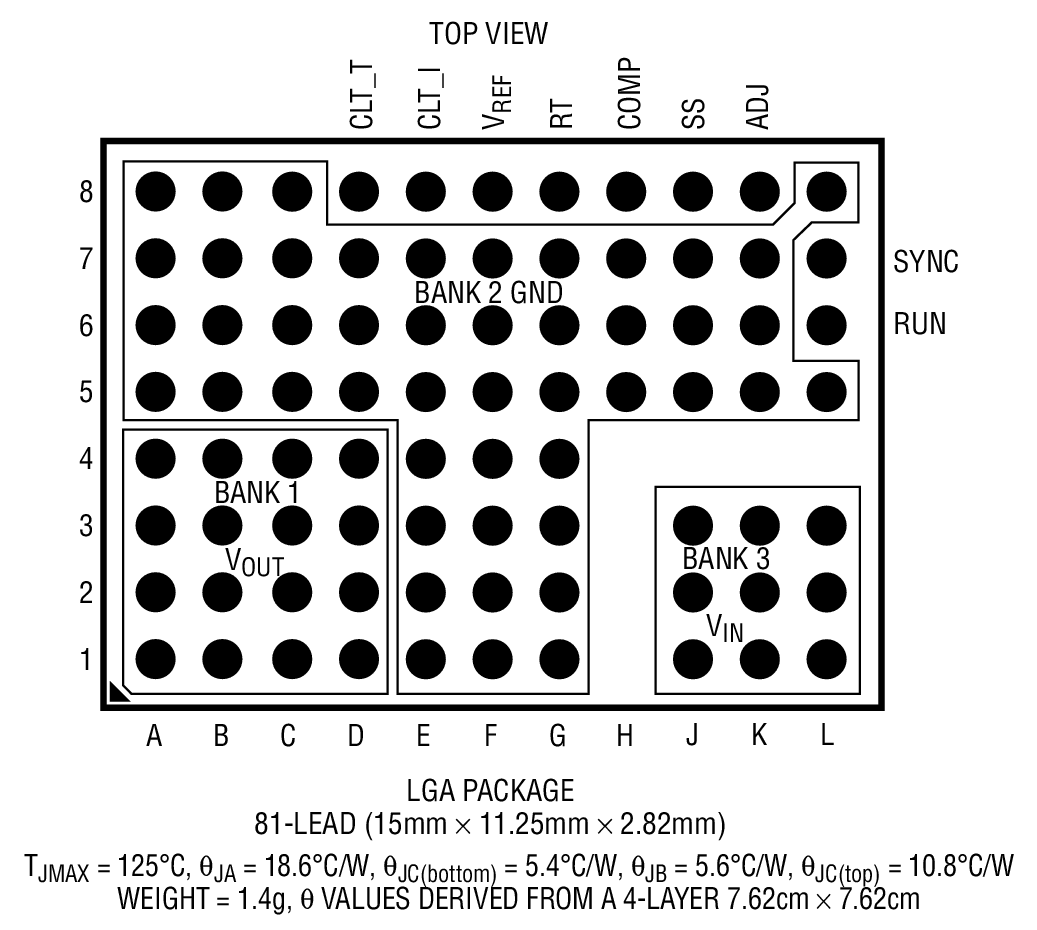

| LTM8026EV#PBF | 材料声明 | 质量和可靠性 | 81-Lead LGA (15mm x 11.25mm x 2.82mm) | |

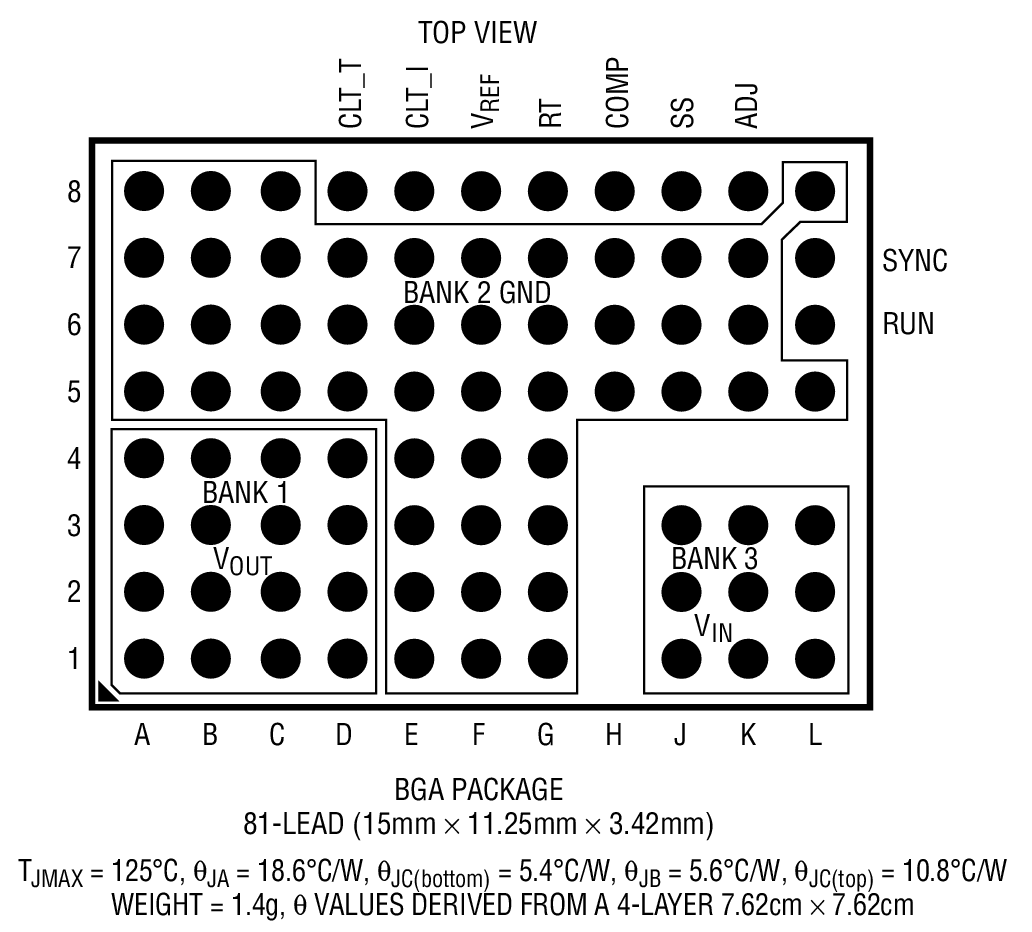

| LTM8026EY#PBF | 材料声明 | 质量和可靠性 | 81-Lead BGA (15mm x 11.25mm x 3.42mm) | |
| LTM8026IV#PBF | 材料声明 | 质量和可靠性 | 81-Lead LGA (15mm x 11.25mm x 2.82mm) | |
| LTM8026IY | 材料声明 | 质量和可靠性 | 81-Lead BGA (15mm x 11.25mm x 3.42mm) | |
| LTM8026IY#PBF | 材料声明 | 质量和可靠性 | 81-Lead BGA (15mm x 11.25mm x 3.42mm) | |
| LTM8026MPV#PBF | 材料声明 | 质量和可靠性 | 81-Lead LGA (15mm x 11.25mm x 2.82mm) | |
| LTM8026MPY | 材料声明 | 质量和可靠性 | 81-Lead BGA (15mm x 11.25mm x 3.42mm) | |
| LTM8026MPY#PBF | 材料声明 | 质量和可靠性 | 81-Lead BGA (15mm x 11.25mm x 3.42mm) | |
| Wafer Fabrication Data | R598 Reliability Data |
