特性
- 完整的降压型开关模式电源
- CVCC:恒定电压恒定电流
- 两象限:供应及吸收输出电流
- 可调输出电流
- 宽输入电压范围:6V 至 36V
- 1.2V 至 24V 输出电压
- 强制连续操作
- 可选开关频率:100kHz 至 1MHz
- 具有金制衬垫涂层并符合 (e4) RoHS 标准的封装
- 可编程软起动

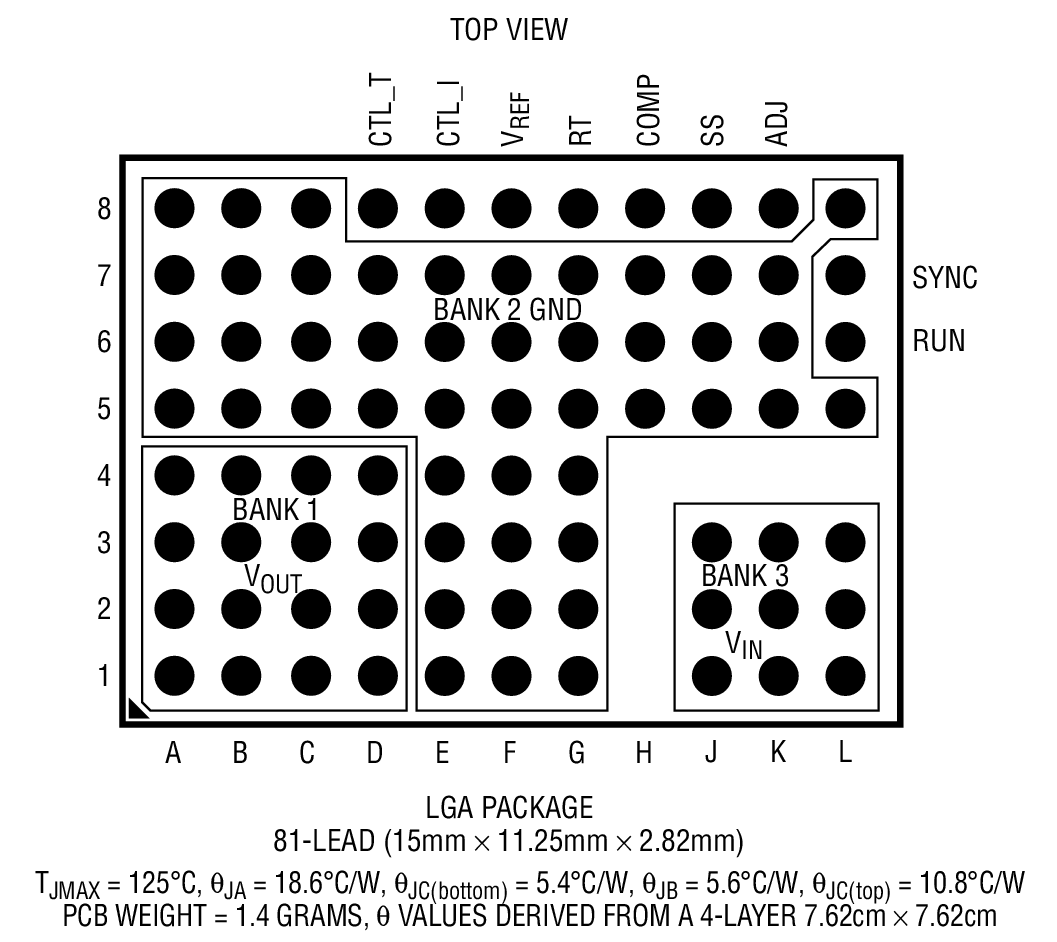

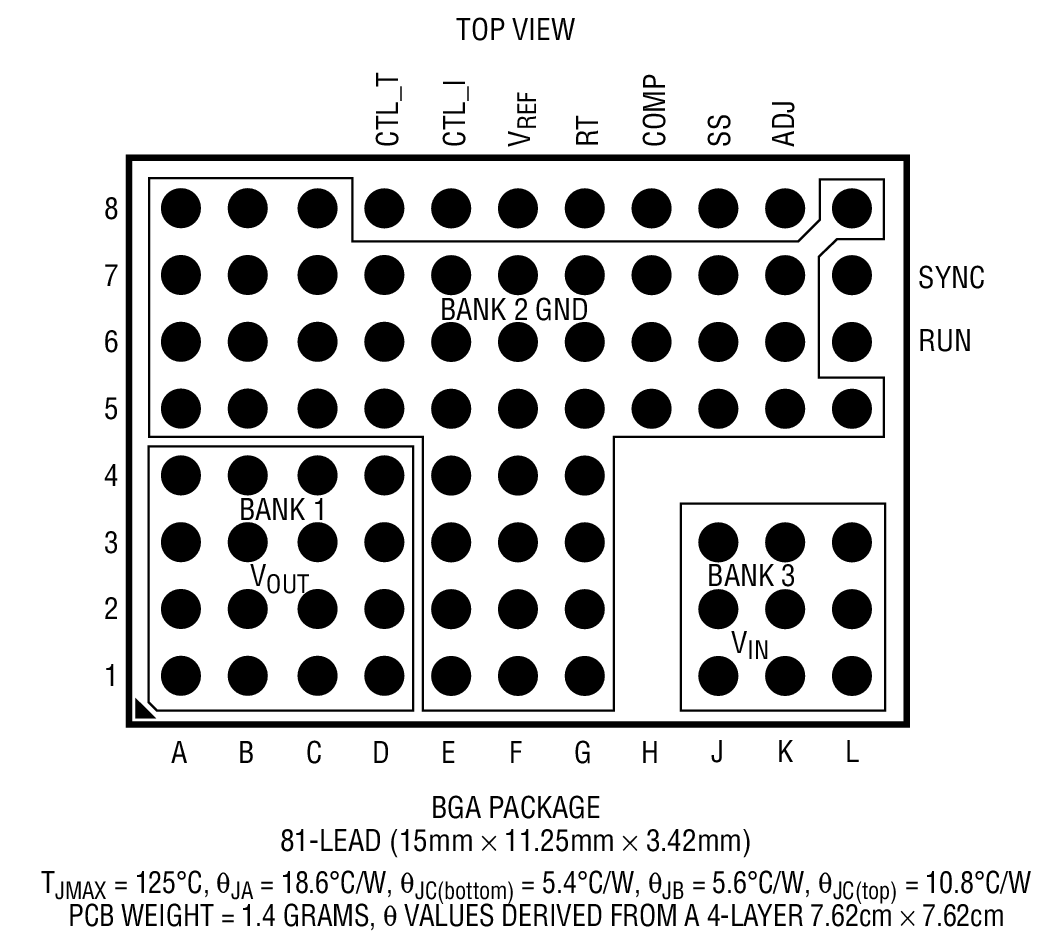

- 纤巧、扁平 (11.25mm x 15mm x 2.82mm) 的表面贴装型 LGA 封装和 (11.25mm x 15mm x 3.42mm) BGA 封装

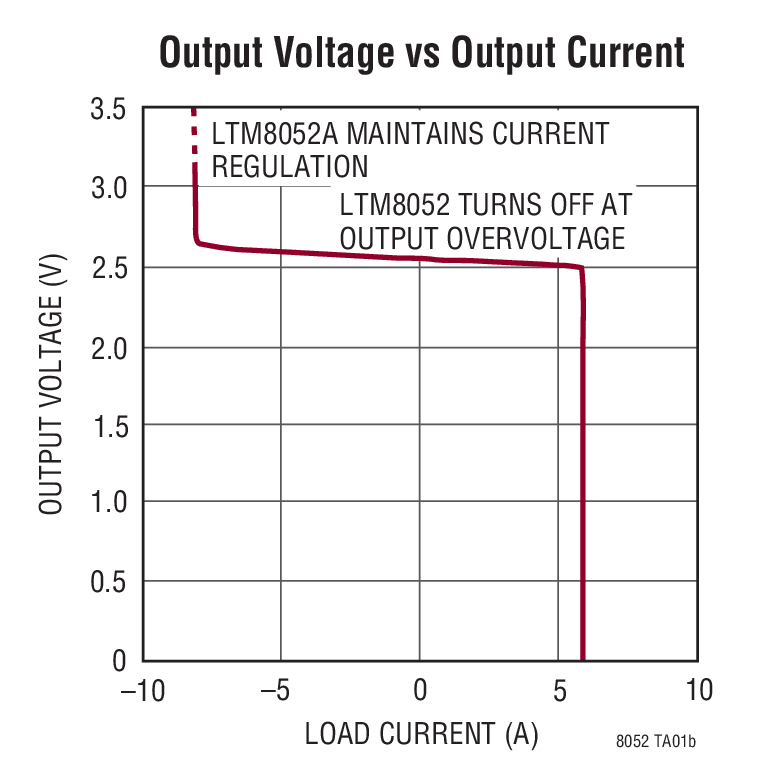

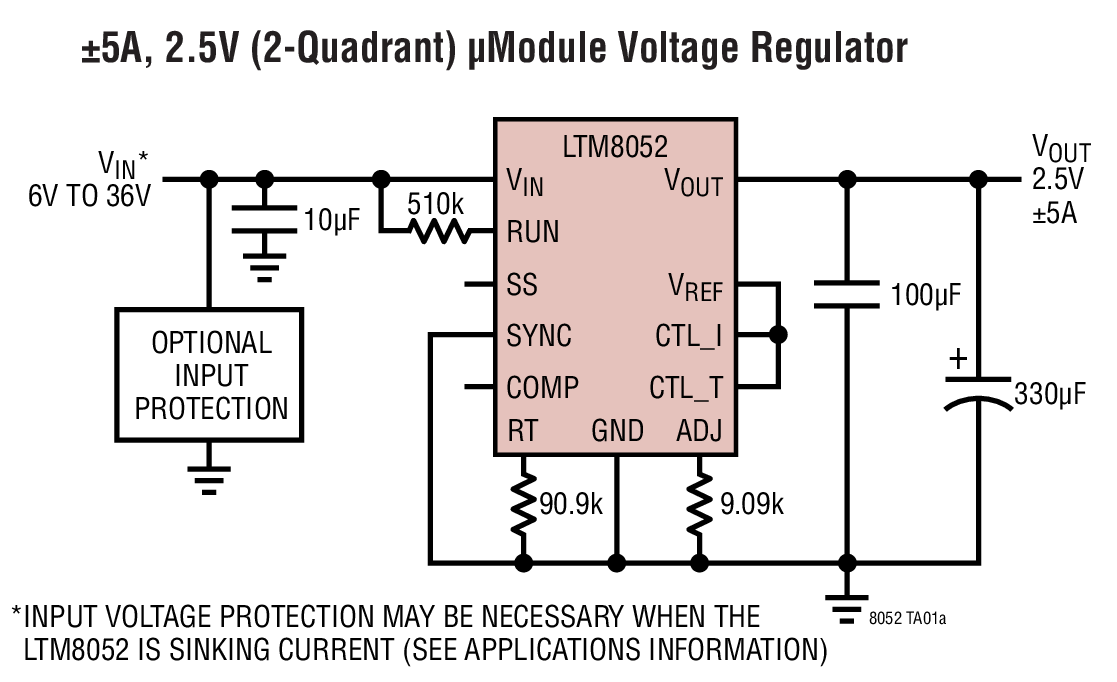

LTM®8052 / LTM8052A 是一款 36VIN、5A、两象限恒定电压、恒定电流 (CVCC) 降压型 μModule® 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。LTM8052 / LTM8052A 可在一个 6V 至 36V 的输入电压范围内运作,支持 1.2V 至 24V 的输出电压范围。LTM8052 / LTM8052A 可吸收或供应电流以保持电压调节至正电流和负电流限值。输出电流限值可由一个控制电压、单个电阻器或一个热敏电阻来设定。LTM8052 具有 125% 的输出过压保护 (而 LTM8052A 没有),从而在输出高于目标稳压点时允许运作。
LTM8052 / LTM8052A 采用紧凑 (11.25mm x 15mm x 2.82mm) 模压树脂焊盘网格阵列 (LGA) 和球式网格阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8052 / LTM8052A 可提供 SnPB (BGA) 或符合 RoHS 标准的引脚涂层。
器件型号 | 最适合 |
LTM8052 | 吸收和提供输出电流以主要用于电压调节 |
LTM8052A | 吸收和提供输出电流以主要用于电压调节 |
LTM8026 | 吸收多于 3A 输出电流 (少于 3A 最大值, 可考虑 LTM8025) |
Applications
- 恒定频率电压调节 (即使在无负载情况)
- 帕尔帖 (Peltier) 驱动器
- 电池测试器
- 电池 / 超级电容器充电及电池电量平衡
- 电机驱动功率调节器
- 大功率 LED 驱动
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM8052
文档
筛查
1 应用
数据手册
2
信息
1
URL
用户手册
2
291.00K
0.00M
可靠性数据
1
41.87 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
产品选型指南 1
产品选型卡 4
新闻 1

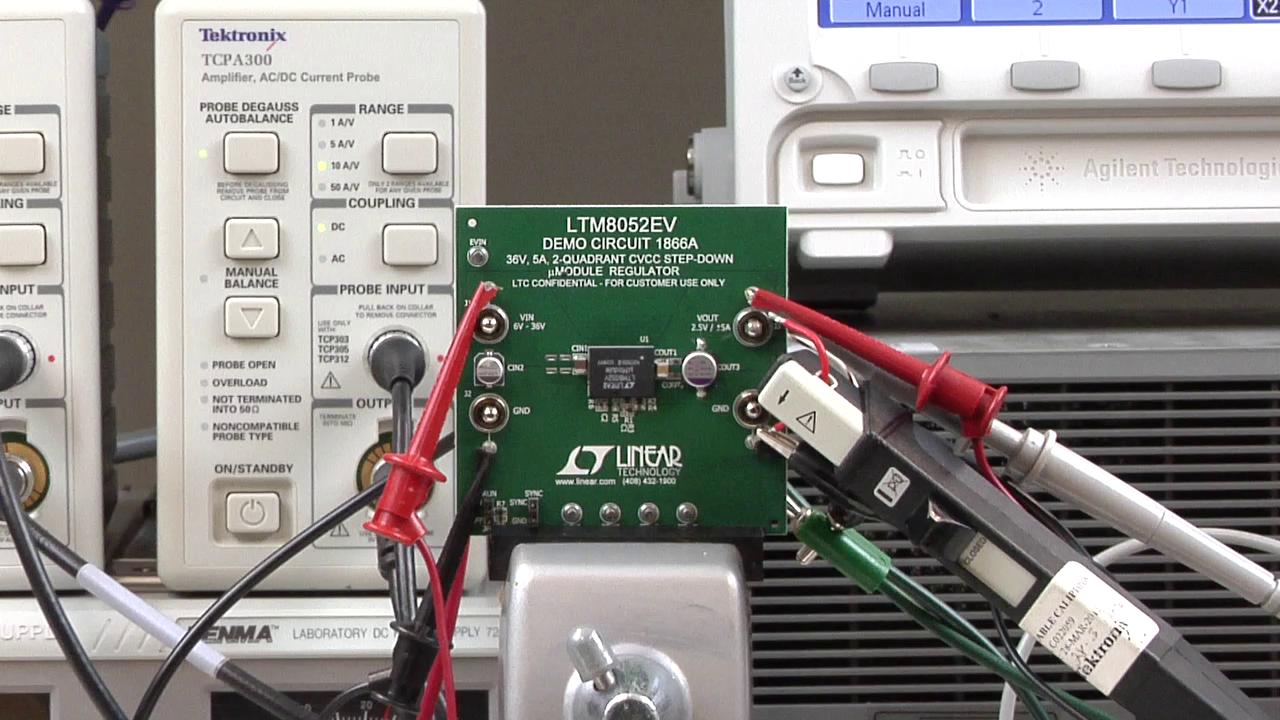

视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
- LTM8052AEV#PBF
- 引脚/封装图-中文版
- 81-Lead LGA (15mm x 11.25mm x 2.82mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052AEY#PBF
- 引脚/封装图-中文版
- 81-Lead BGA (15mm x 11.25mm x 3.42mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052AIV#PBF
- 引脚/封装图-中文版
- 81-Lead LGA (15mm x 11.25mm x 2.82mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052AIY
- 引脚/封装图-中文版
- 81-Lead BGA (15mm x 11.25mm x 3.42mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052AIY#PBF
- 引脚/封装图-中文版
- 81-Lead BGA (15mm x 11.25mm x 3.42mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052AMPV#PBF
- 引脚/封装图-中文版
- 81-Lead LGA (15mm x 11.25mm x 2.82mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052AMPY
- 引脚/封装图-中文版
- 81-Lead BGA (15mm x 11.25mm x 3.42mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052AMPY#PBF
- 引脚/封装图-中文版
- 81-Lead BGA (15mm x 11.25mm x 3.42mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052EV#PBF
- 引脚/封装图-中文版
- 81-Lead LGA (15mm x 11.25mm x 2.82mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052EY#PBF
- 引脚/封装图-中文版
- 81-Lead BGA (15mm x 11.25mm x 3.42mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052IV#PBF
- 引脚/封装图-中文版
- 81-Lead LGA (15mm x 11.25mm x 2.82mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052IY
- 引脚/封装图-中文版
- 81-Lead BGA (15mm x 11.25mm x 3.42mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052IY#PBF
- 引脚/封装图-中文版
- 81-Lead BGA (15mm x 11.25mm x 3.42mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052MPV#PBF
- 引脚/封装图-中文版
- 81-Lead LGA (15mm x 11.25mm x 2.82mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052MPY
- 引脚/封装图-中文版
- 81-Lead BGA (15mm x 11.25mm x 3.42mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTM8052MPY#PBF
- 引脚/封装图-中文版
- 81-Lead BGA (15mm x 11.25mm x 3.42mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8052AEV#PBF
量产
LTM8052AEY#PBF
量产
LTM8052AIV#PBF
量产
LTM8052AIY
量产
LTM8052AIY#PBF
量产
LTM8052AMPV#PBF
量产
LTM8052AMPY
量产
LTM8052AMPY#PBF
量产
LTM8052EV#PBF
量产
LTM8052EY#PBF
量产
LTM8052IV#PBF
量产
LTM8052IY
量产
LTM8052IY#PBF
量产
LTM8052MPV#PBF
量产
LTM8052MPY
量产
LTM8052MPY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8052AEV#PBF
量产
LTM8052AEY#PBF
量产
LTM8052AIV#PBF
量产
LTM8052AIY
量产
LTM8052AIY#PBF
量产
LTM8052AMPV#PBF
量产
LTM8052AMPY
量产
LTM8052AMPY#PBF
量产
LTM8052EV#PBF
量产
LTM8052EY#PBF
量产
LTM8052IV#PBF
量产
LTM8052IY
量产
LTM8052IY#PBF
量产
LTM8052MPV#PBF
量产
LTM8052MPY
量产
LTM8052MPY#PBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8052AEV#PBF
量产
LTM8052AEY#PBF
量产
LTM8052AIV#PBF
量产
LTM8052AIY
量产
LTM8052AIY#PBF
量产
LTM8052AMPV#PBF
量产
LTM8052AMPY
量产
LTM8052AMPY#PBF
量产
LTM8052EV#PBF
量产
LTM8052EY#PBF
量产
LTM8052IV#PBF
量产
LTM8052IY
量产
LTM8052IY#PBF
量产
LTM8052MPV#PBF
量产
LTM8052MPY
量产
LTM8052MPY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8052AEV#PBF
量产
LTM8052AEY#PBF
量产
LTM8052AIV#PBF
量产
LTM8052AIY
量产
LTM8052AIY#PBF
量产
LTM8052AMPV#PBF
量产
LTM8052AMPY
量产
LTM8052AMPY#PBF
量产
LTM8052EV#PBF
量产
LTM8052EY#PBF
量产
LTM8052IV#PBF
量产
LTM8052IY
量产
LTM8052IY#PBF
量产
LTM8052MPV#PBF
量产
LTM8052MPY
量产
LTM8052MPY#PBF
量产
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
µModule电池充电器1 |
||||
推荐新设计使用 |
36VIN、5A CVCC 降压型 μModule 稳压器 |
|||
超低噪声稳压器1 |
||||
推荐新设计使用 |
符合 EN55022B 规格的 36Vin、15Vout、5A、DC/DC μModule 稳压器 |
|||
高压热插拔控制器1 |
||||
推荐新设计使用 |
具理想二极管的浪涌抑制器 |
|||
数字电源系统管理器1 |
||||
推荐新设计使用 |
具有精确输出电流的4通道PMBus电源系统管理器 |
|||
双电源监控器1 |
||||
推荐新设计使用 |
36V、纳安级电流、两输入电压监视器 |
部分模型 | 产品周期 | 描述 |
---|---|---|
推荐新设计使用 |
具有精确输出电流的4通道PMBus电源系统管理器 |
|
推荐新设计使用 |
36V、纳安级电流、两输入电压监视器 |
|
推荐新设计使用 |
具理想二极管的浪涌抑制器 |
评估套件 2

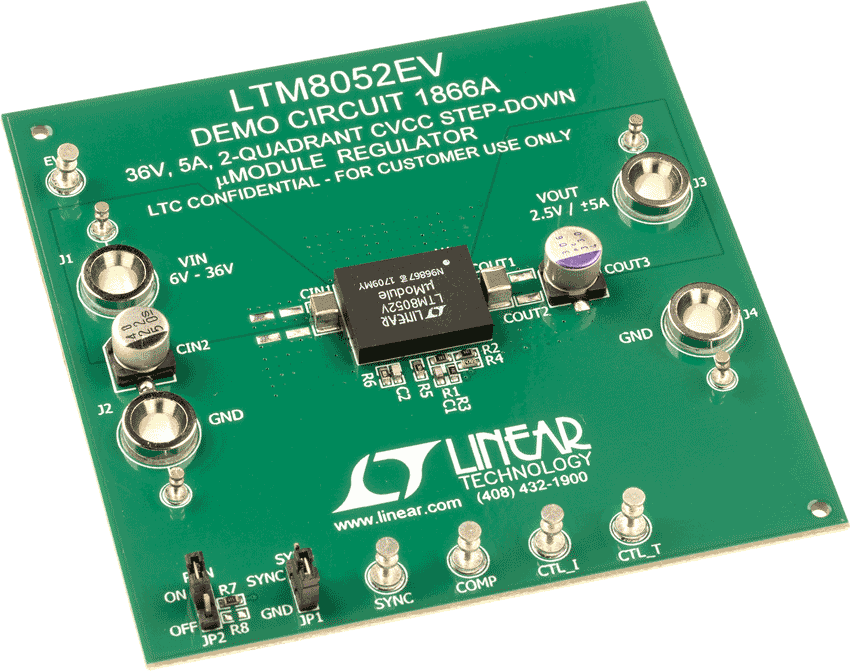

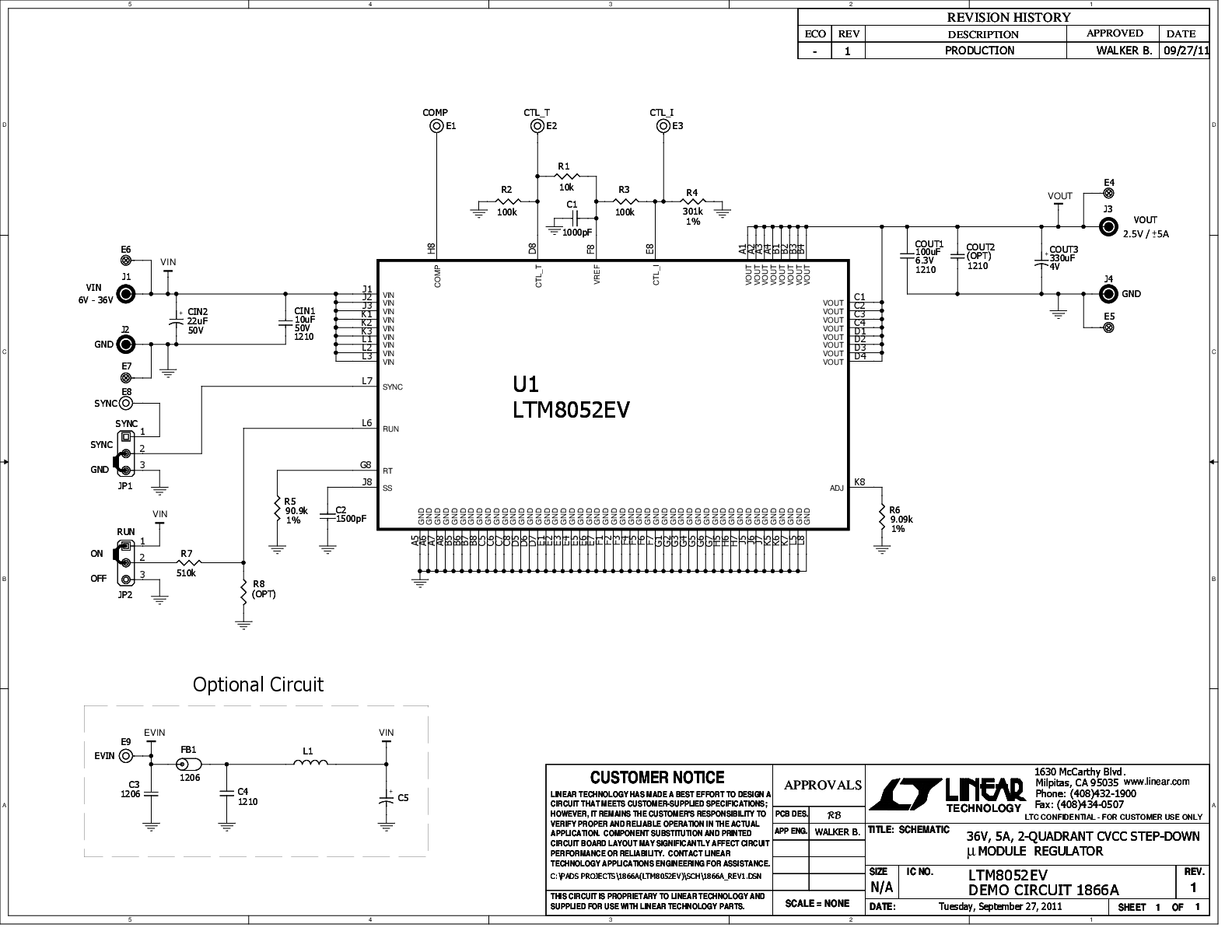

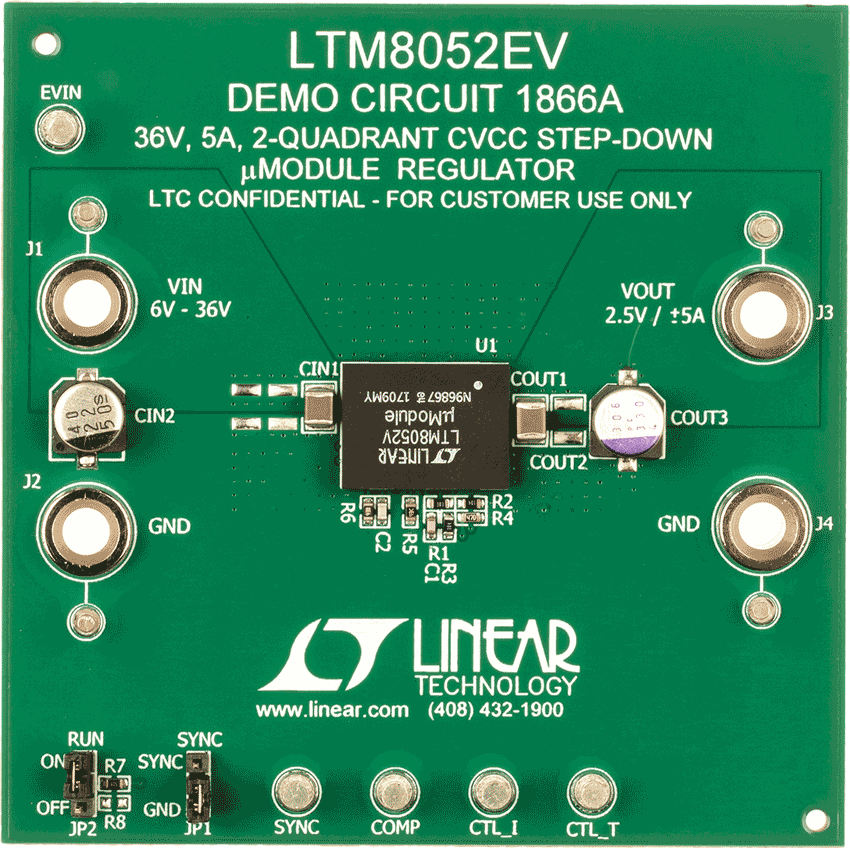

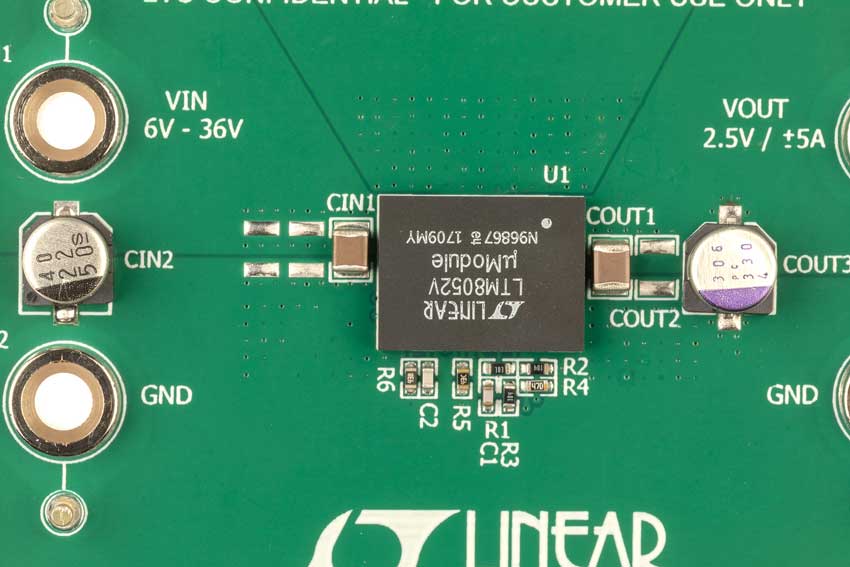

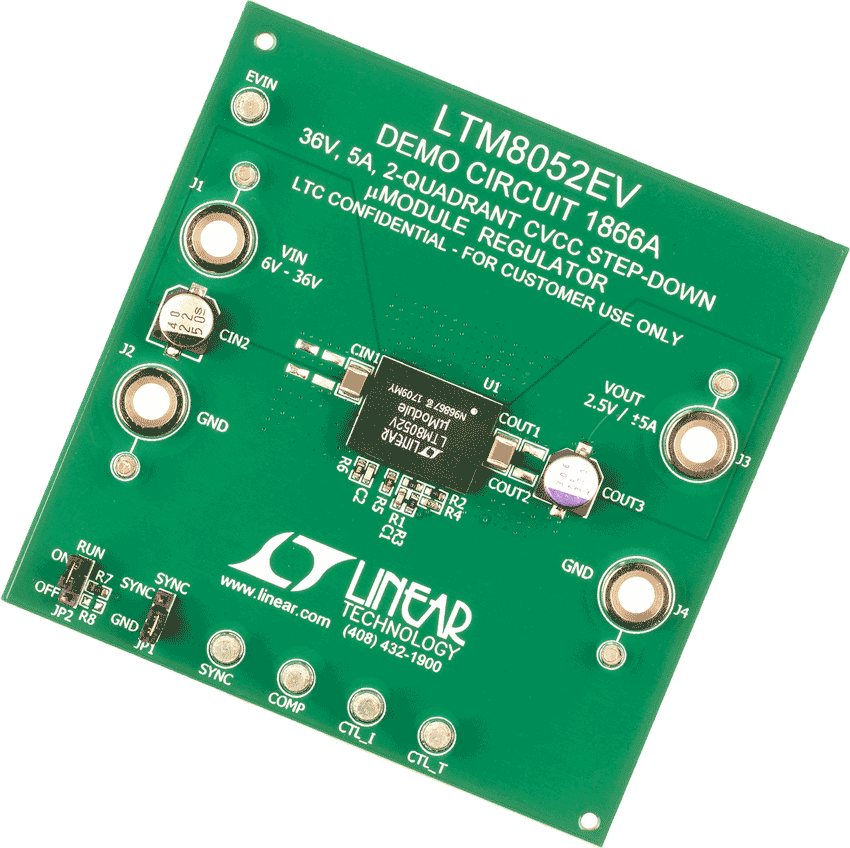

DC1866A
LTM8052EV Demo Board | 36VIN, 5A 2-Quadrant CVCC Step-Down µModule Voltage Regulator
产品详情
DC1866A: Demo Board for the LTM8052/LTM8052A 36VIN, 5A, 2-Quadrant CVCC Step-Down µModule Regulator.
资料

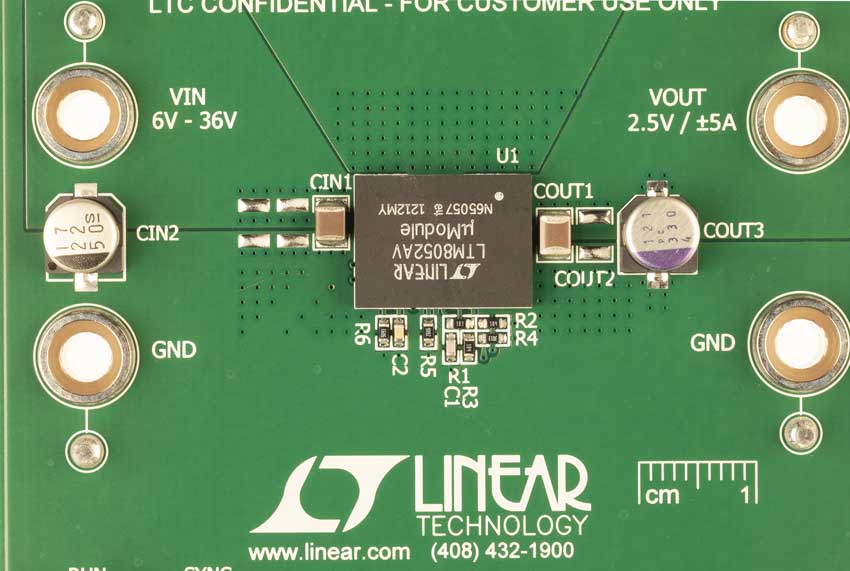

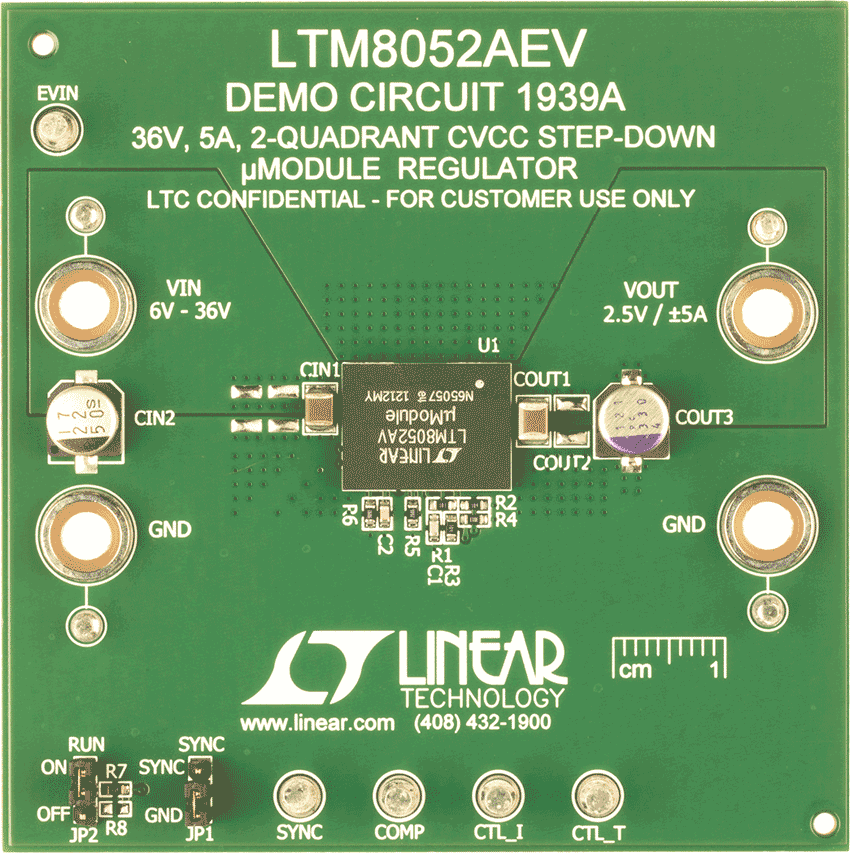

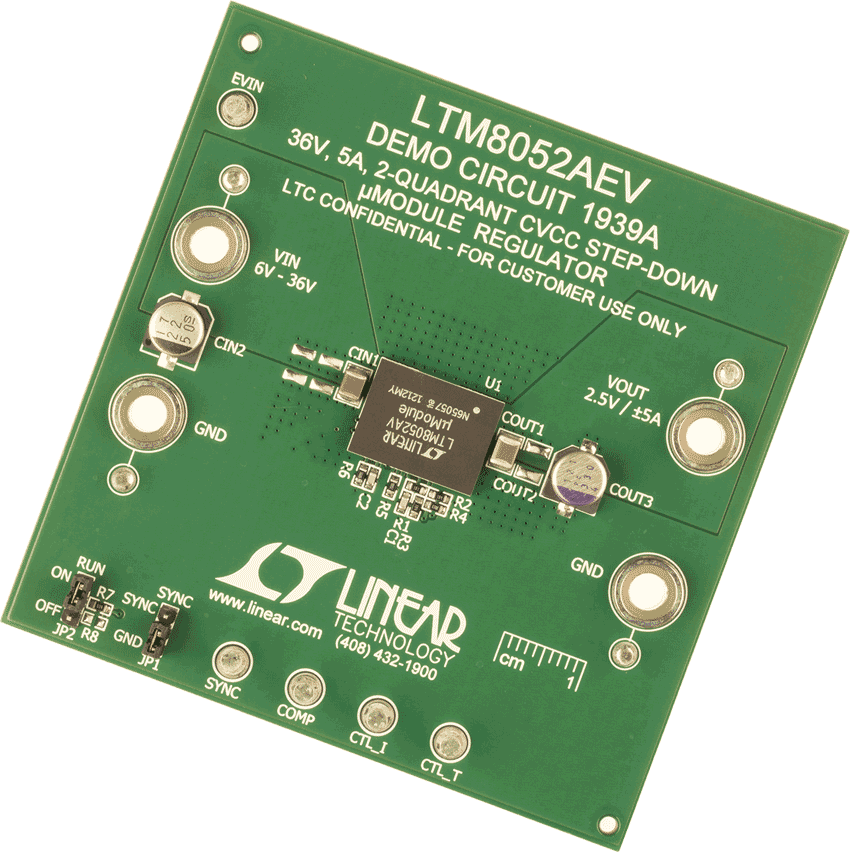

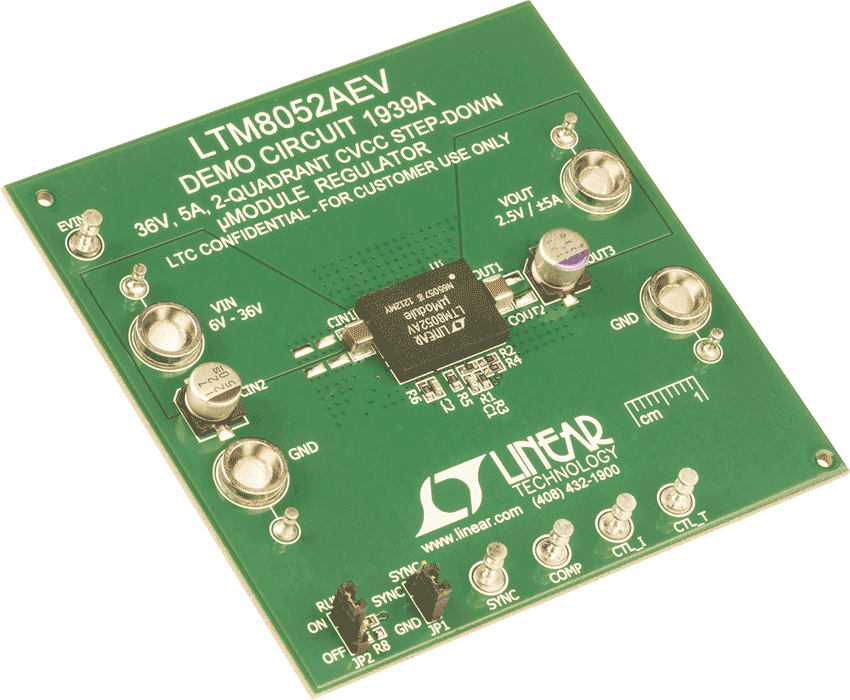

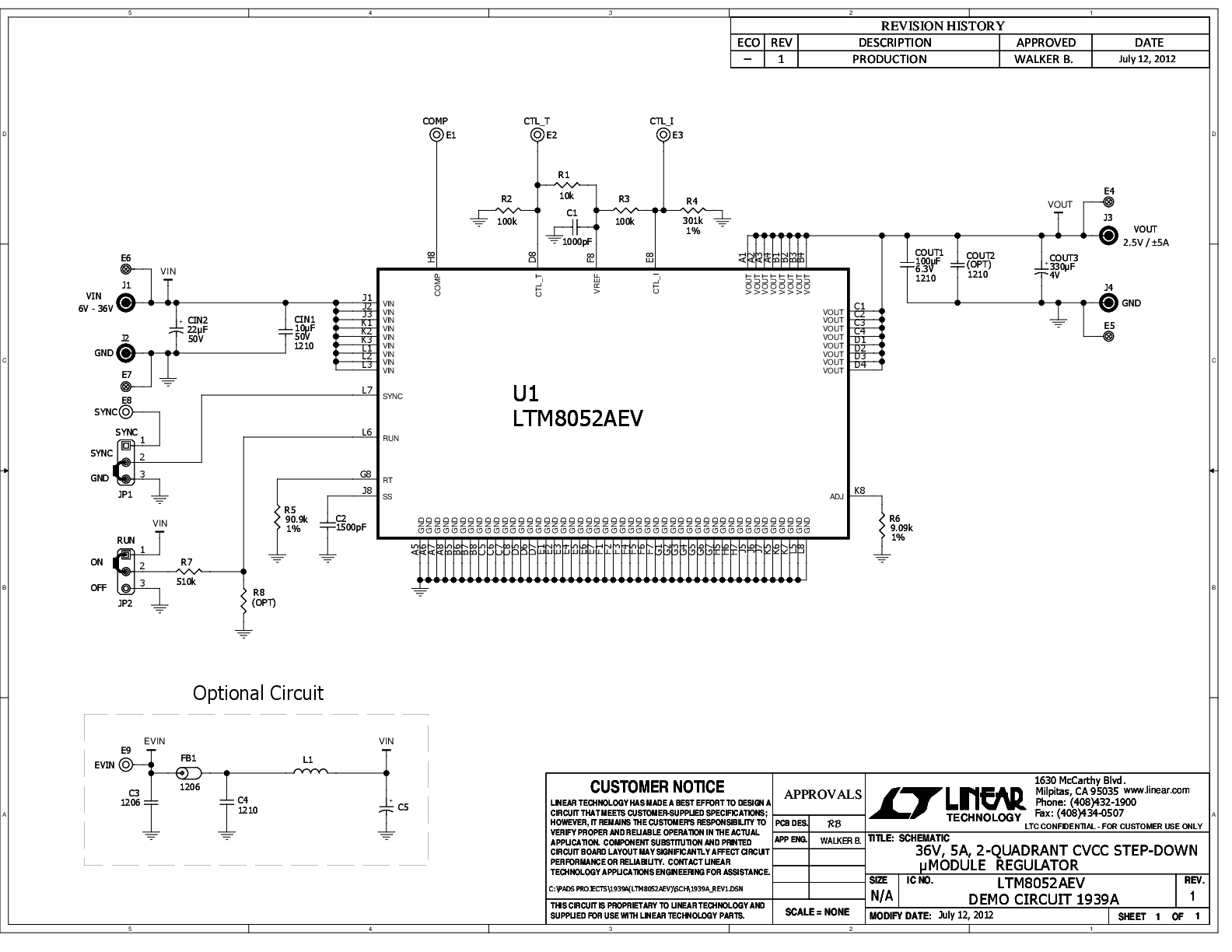

DC1939A
