特性
- 完整的开关模式电源
- 宽输入电压范围：4.5V 至 60V (7.5V 最小起动电压)
- 宽输出电压范围：2.5V 至 24V (见表 2)
- 4A 输出电流
- 可编程软起动
- 9μA 停机电源电流
- 可选开关频率电流模式控制

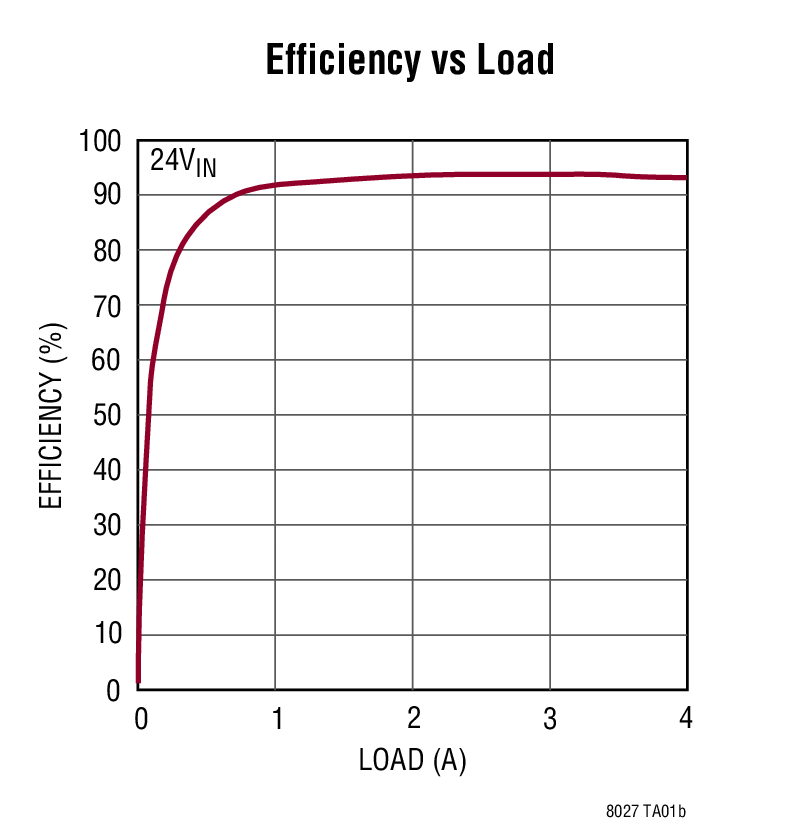

- 效率高达 95%
- SnPb (BGA) 或符合 RoHS 标准 (LGA 和 BGA) 涂层
- 表面贴装型 LGA (15mm x 15mm x 4.32mm) 和 BGA (15mm x 15mm x 4.92mm) 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTM®8027 是一款完整的 4A、DC/DC 降压型电源。封装中内置了开关控制器、电源开关、电感器以及所有的支持元件。LTM8027 可在一个 4.5V 至 60V 的输入电压范围内运作 (最小起动电压为 7.5V)，支持高达 24V 的输出电压和一个 100kHz 至 500kHz 的开关频率范围 (各由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可实现完整的设计。
由于采用了扁平的封装 (高度仅 4.32mm)，因而可以利用 PC 板底部的未用空间，以实现高密度负载点调节。内置的软起动定时器可借助一个小电容器来调节。
LTM8027 采用了紧凑 (15mm x 15mm x 4.32mm) 模压焊盘网格阵列 (LGA) 和 (15mm x 15mm x 4.92mm) BGA 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8027 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。
Applications
- 12V 和 42V 汽车及重型设备
- 48V 电信电源
- 航空电子设备和工业控制系统
- 分布式功率转换器
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM8027
文档
筛查
1 应用
-
全部
-
信息
-
设计笔记
-
用户手册
-
数据手册
-
可靠性数据
-
全部
-
英文
-
日文
数据手册
2
信息
1
HTML
设计笔记
2
用户手册
2
532.00K
427.00K
可靠性数据
1
41.87 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
可靠性数据 1
用户手册 2
设计笔记 1
信息 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTM8027EV#PBF |

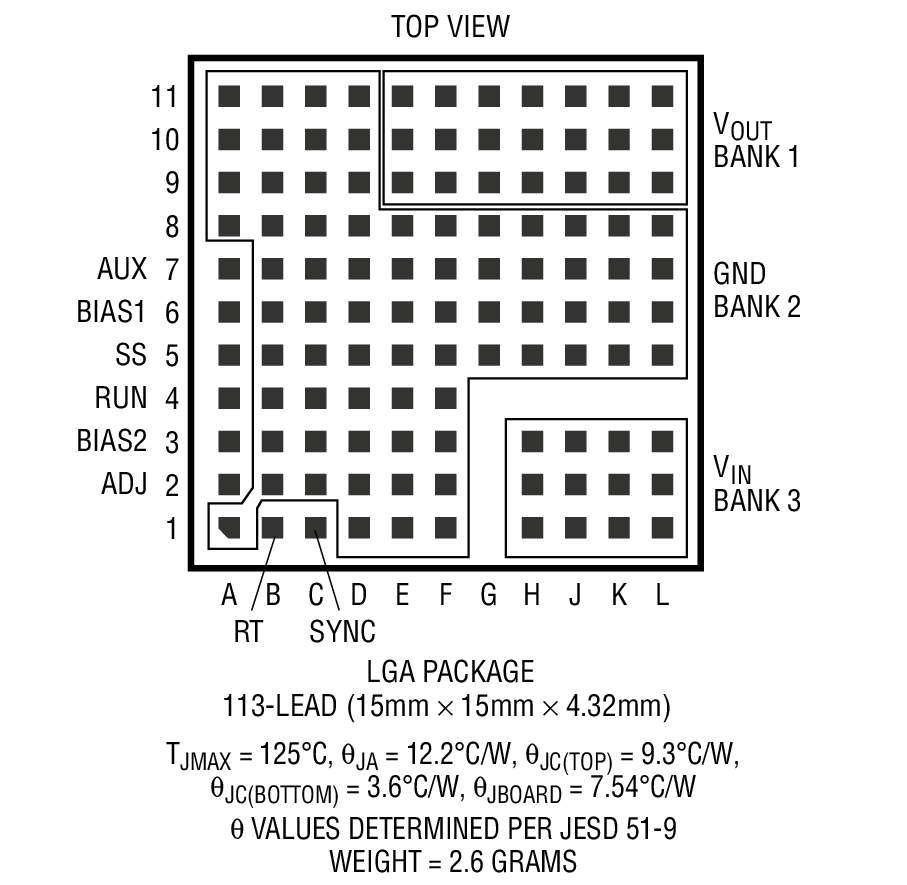

113-Lead LGA (15mm x 15mm x 4.32mm)
|
|
|
| LTM8027EY#PBF |

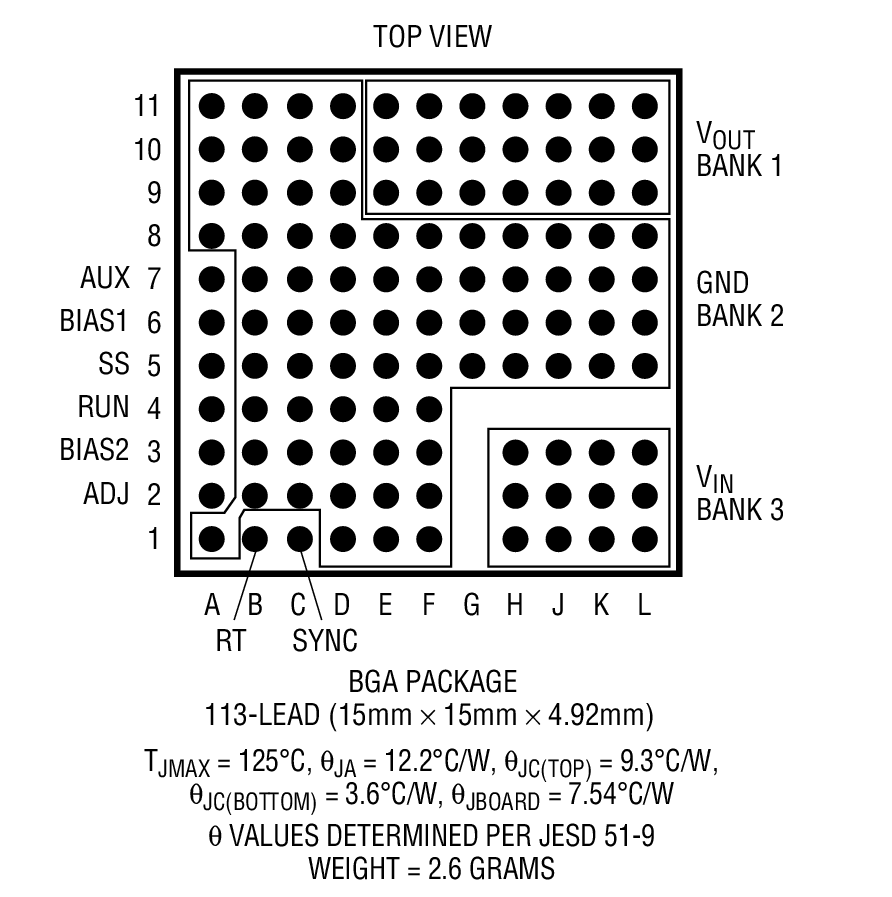

113-Lead BGA (15mm x 15mm x 4.92mm)
|
|
|
| LTM8027IV#PBF |
113-Lead LGA (15mm x 15mm x 4.32mm)
|
|
|
| LTM8027IY |
113-Lead BGA (15mm x 15mm x 4.92mm)
|
|
|
| LTM8027IY#PBF |
113-Lead BGA (15mm x 15mm x 4.92mm)
|
|
|
| LTM8027MPV#PBF |
113-Lead LGA (15mm x 15mm x 4.32mm)
|
|
|
| LTM8027MPY |
113-Lead BGA (15mm x 15mm x 4.92mm)
|
|
|
| LTM8027MPY#PBF |
113-Lead BGA (15mm x 15mm x 4.92mm)
|
|
- LTM8027EV#PBF
- 引脚/封装图-中文版
-
113-Lead LGA (15mm x 15mm x 4.32mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM8027EY#PBF
- 引脚/封装图-中文版
-
113-Lead BGA (15mm x 15mm x 4.92mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM8027IV#PBF
- 引脚/封装图-中文版
-
113-Lead LGA (15mm x 15mm x 4.32mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM8027IY
- 引脚/封装图-中文版
-
113-Lead BGA (15mm x 15mm x 4.92mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM8027IY#PBF
- 引脚/封装图-中文版
-
113-Lead BGA (15mm x 15mm x 4.92mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM8027MPV#PBF
- 引脚/封装图-中文版
-
113-Lead LGA (15mm x 15mm x 4.32mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM8027MPY
- 引脚/封装图-中文版
-
113-Lead BGA (15mm x 15mm x 4.92mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM8027MPY#PBF
- 引脚/封装图-中文版
-
113-Lead BGA (15mm x 15mm x 4.92mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8027EV#PBF
量产
LTM8027EY#PBF
量产
LTM8027IV#PBF
量产
LTM8027IY
量产
LTM8027IY#PBF
量产
LTM8027MPV#PBF
量产
LTM8027MPY
量产
LTM8027MPY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8027EV#PBF
量产
LTM8027EY#PBF
量产
LTM8027IV#PBF
量产
LTM8027IY
量产
LTM8027IY#PBF
量产
LTM8027MPV#PBF
量产
LTM8027MPY
量产
LTM8027MPY#PBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8027EV#PBF
量产
LTM8027EY#PBF
量产
LTM8027IV#PBF
量产
LTM8027IY
量产
LTM8027IY#PBF
量产
LTM8027MPV#PBF
量产
LTM8027MPY
量产
LTM8027MPY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8027EV#PBF
量产
LTM8027EY#PBF
量产
LTM8027IV#PBF
量产
LTM8027IY
量产
LTM8027IY#PBF
量产
LTM8027MPV#PBF
量产
LTM8027MPY
量产
LTM8027MPY#PBF
量产
软件和型号相关生态系统
评估套件 2

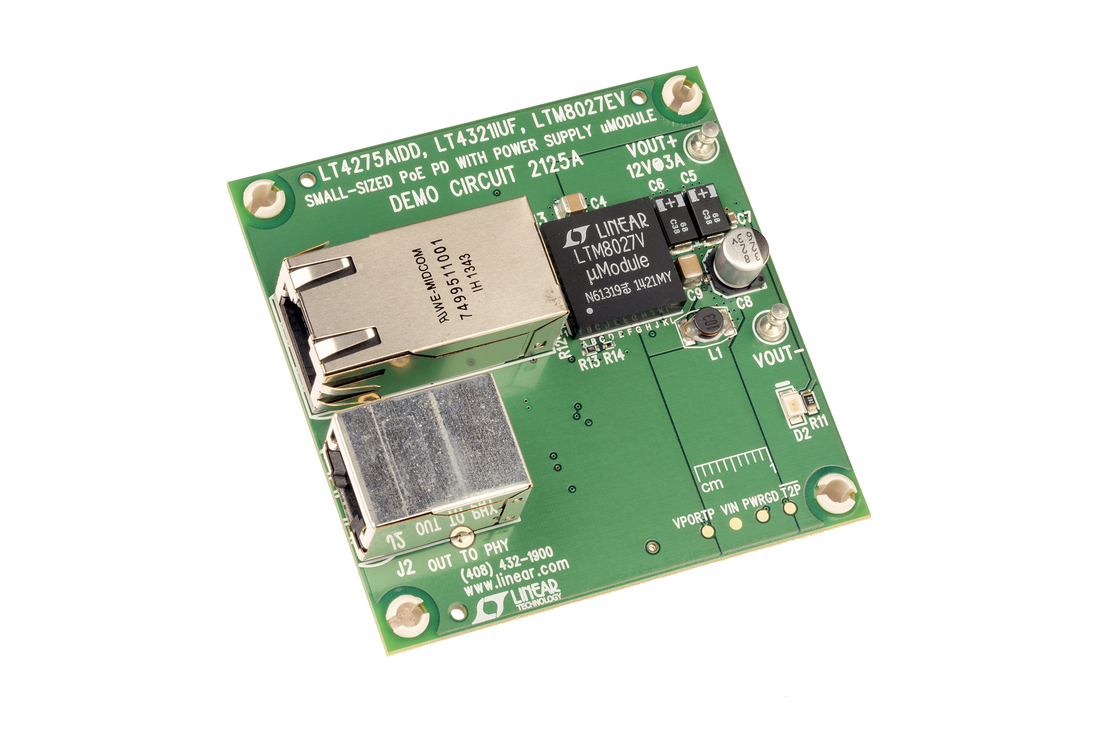

DC2125A
LT4275/LT4321/LTM8027演示板 | LTPoE++ PD+二极管电桥和DC/DC控制器
产品详情

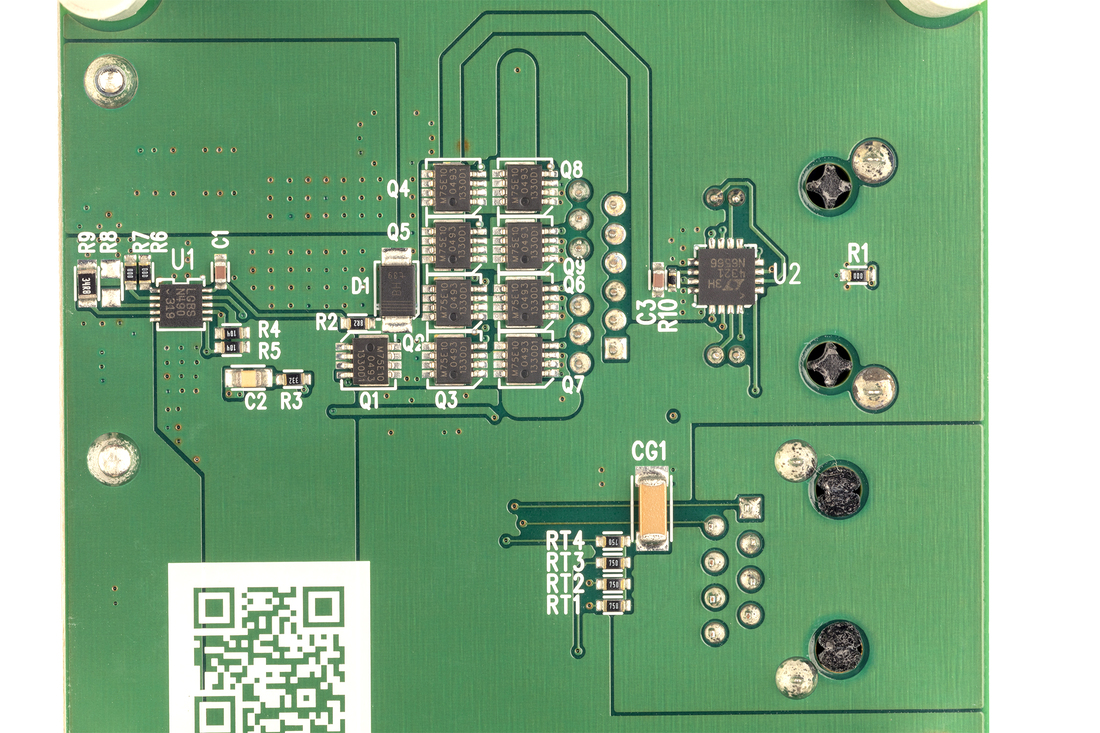

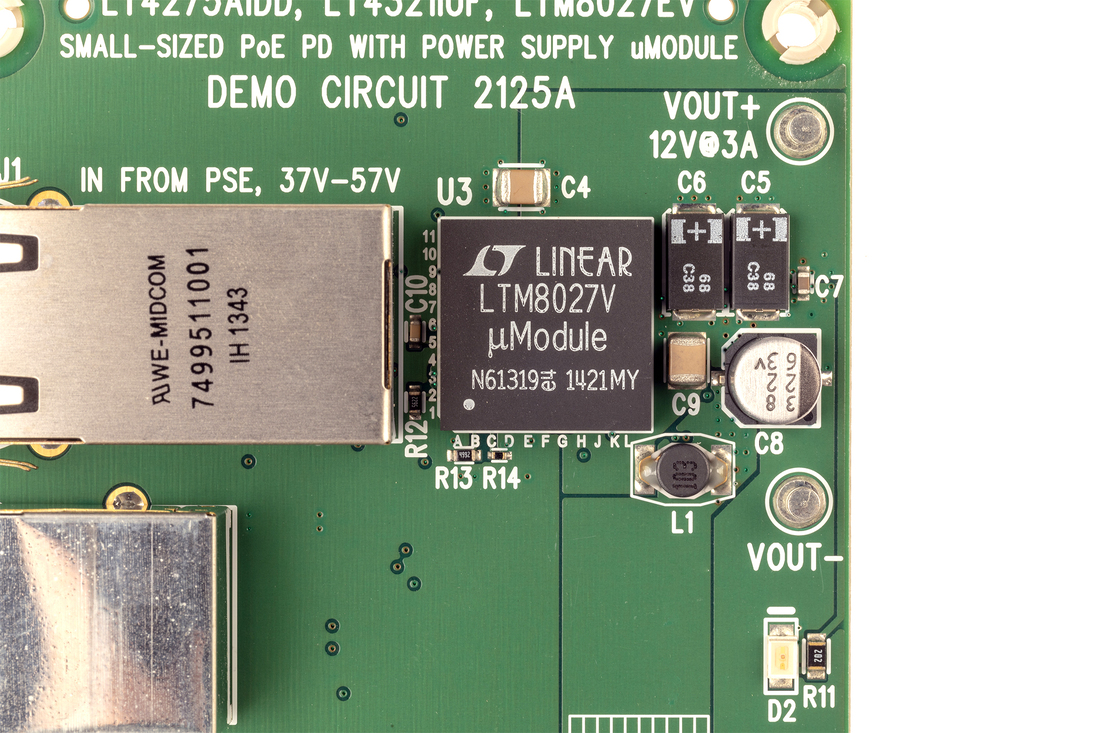

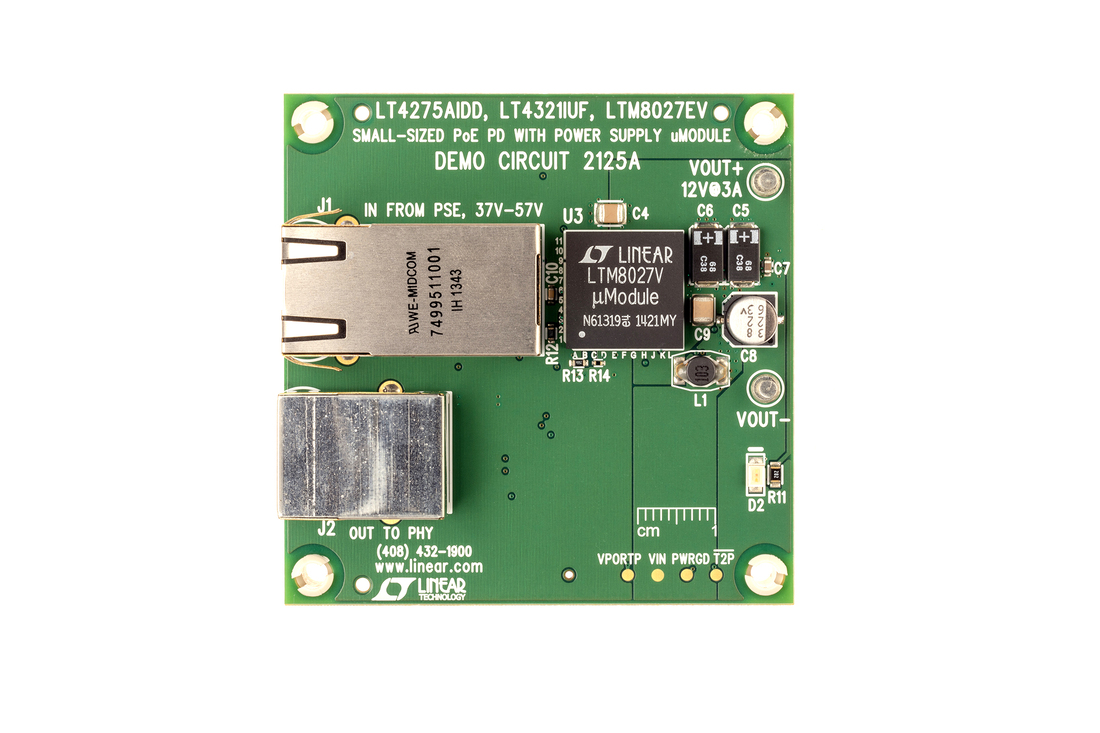

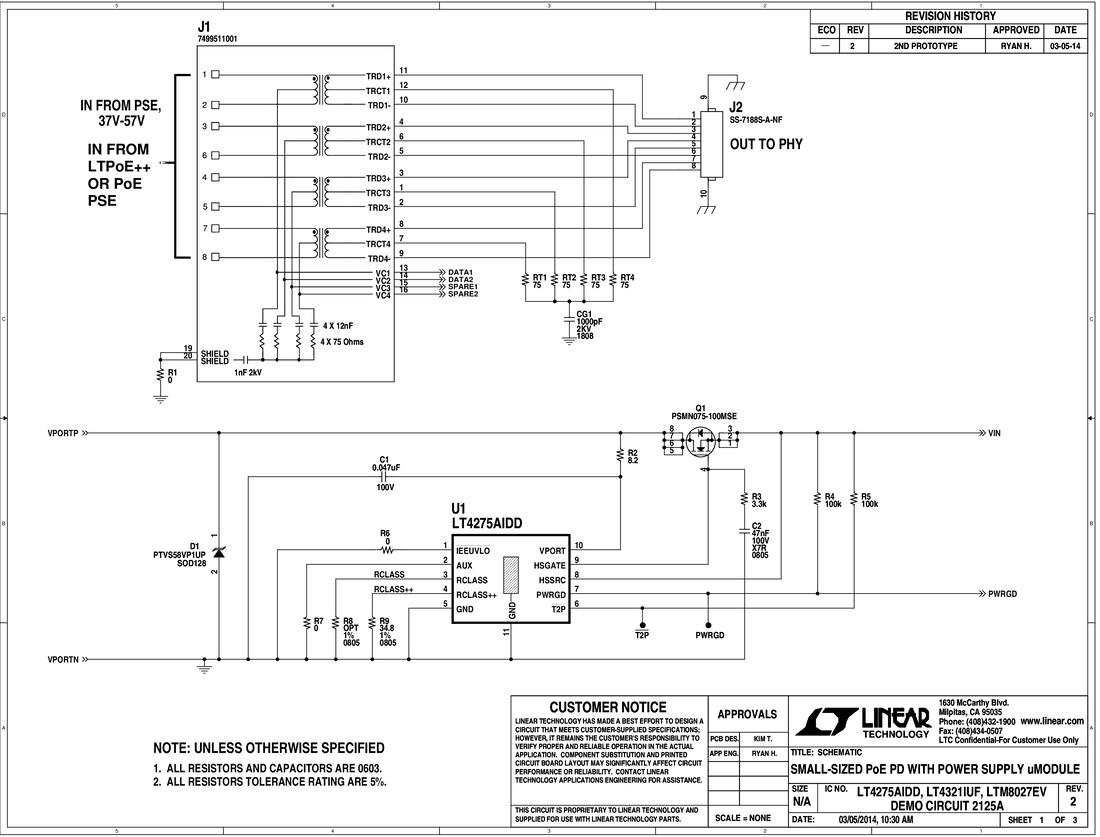

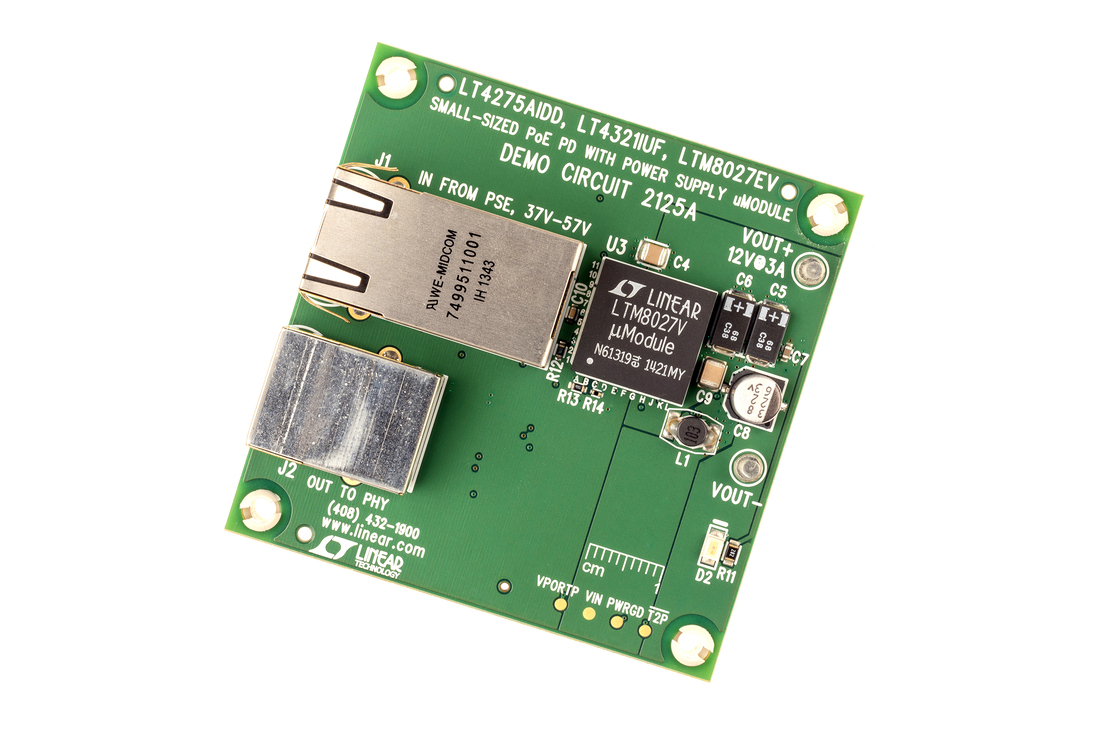

演示电路2125是一款小型、高集成度、非隔离式PoE受电设备(PD)解决方案。它具有一个PD接口控制器(LT4275)，用于与PoE受电设备(PSE)接口；一个理想二极管电桥控制器(LT4321)，以尽可能降低电桥损耗；以及一个DC/DC μModule®稳压器(LTM8027)。
资料

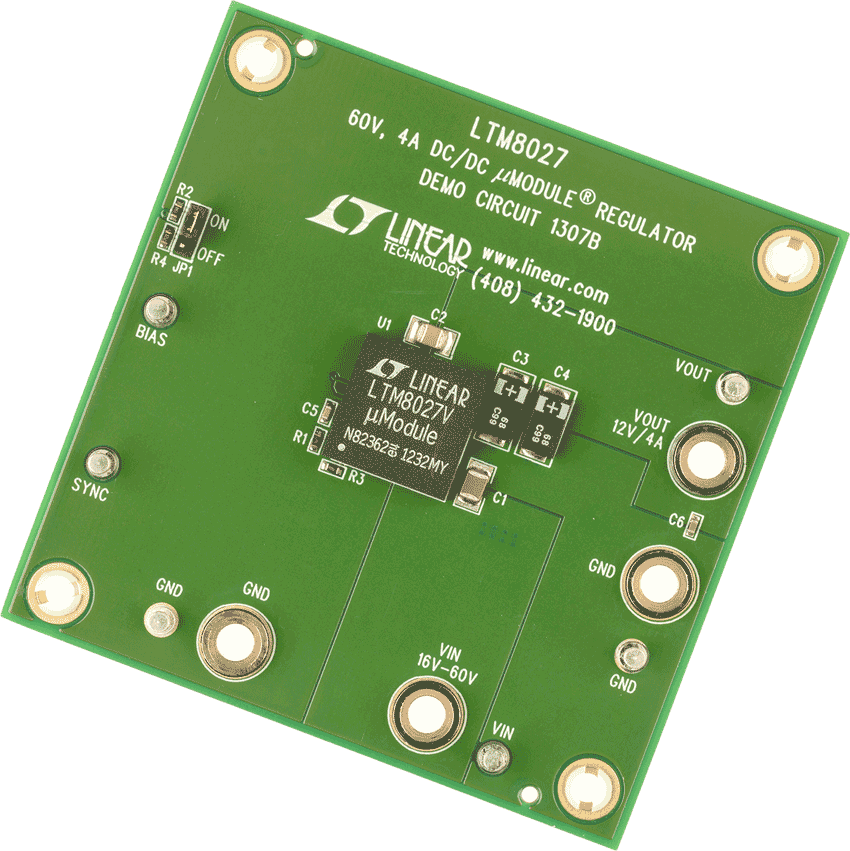

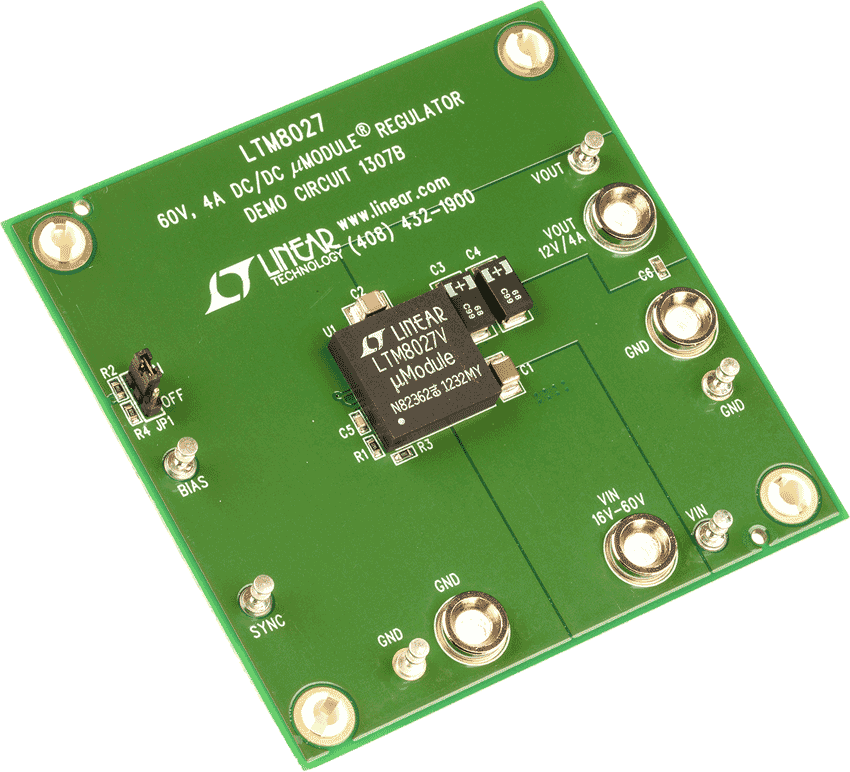

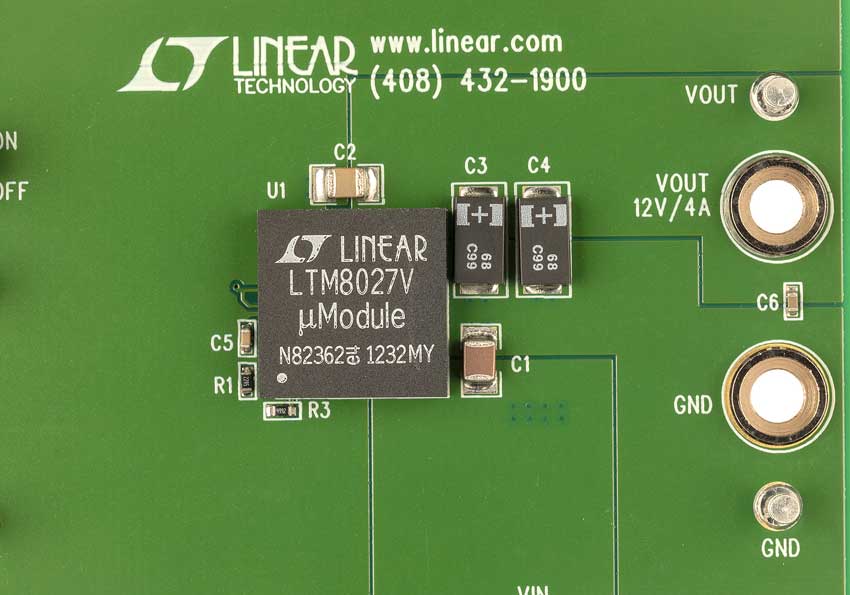

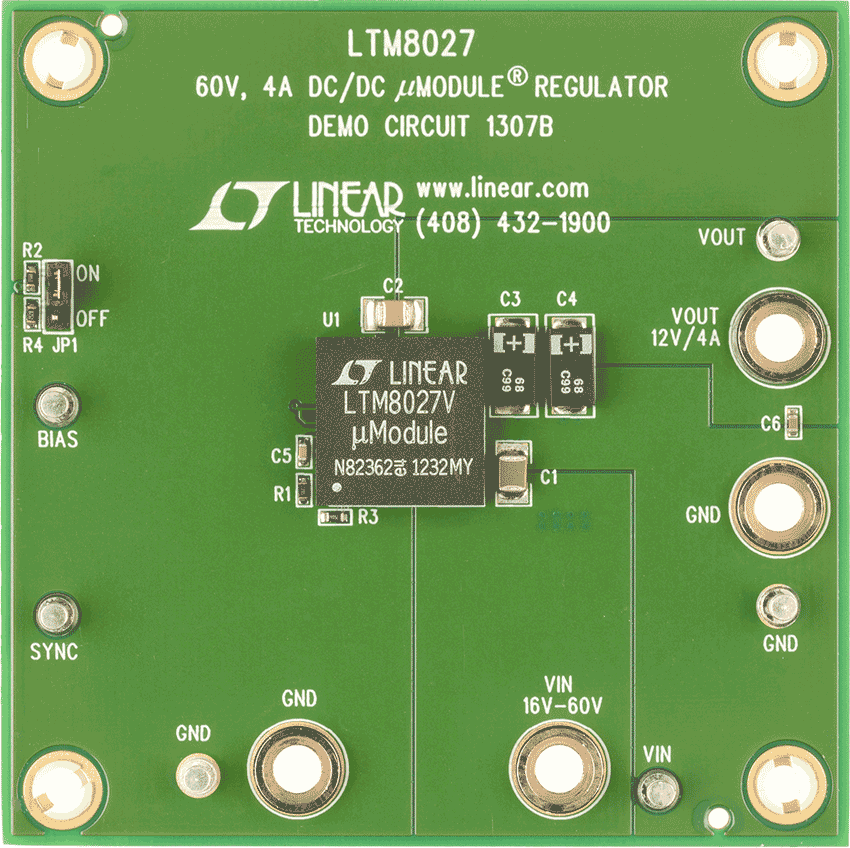

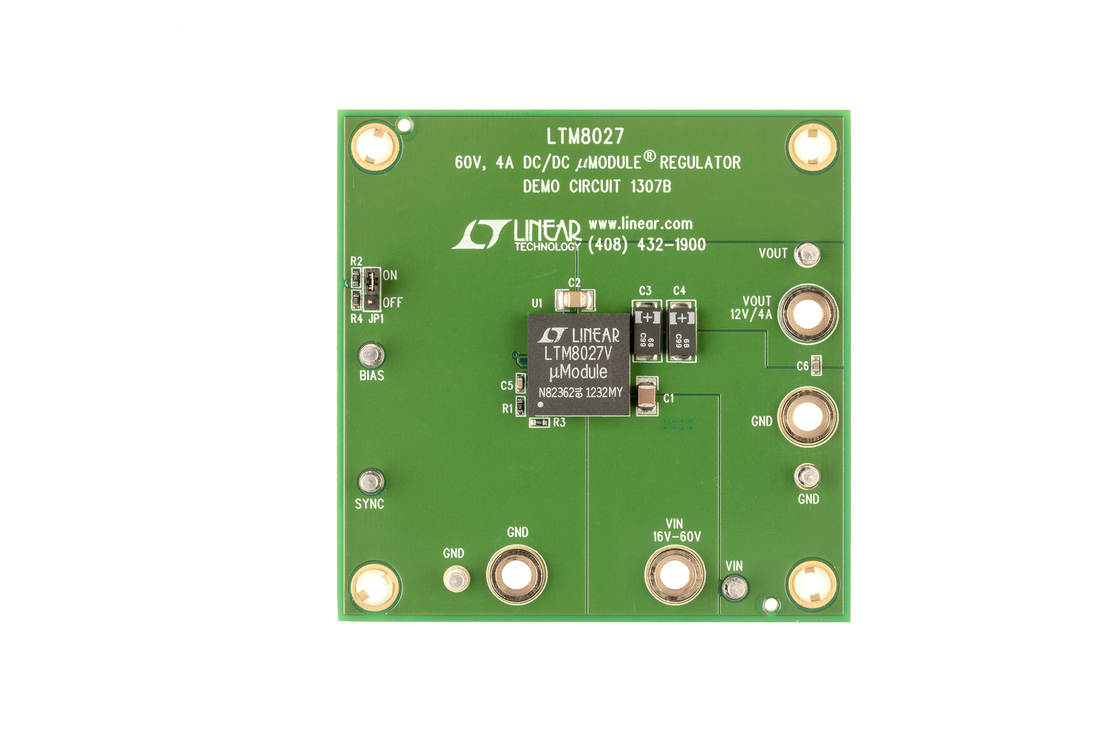

DC1307B

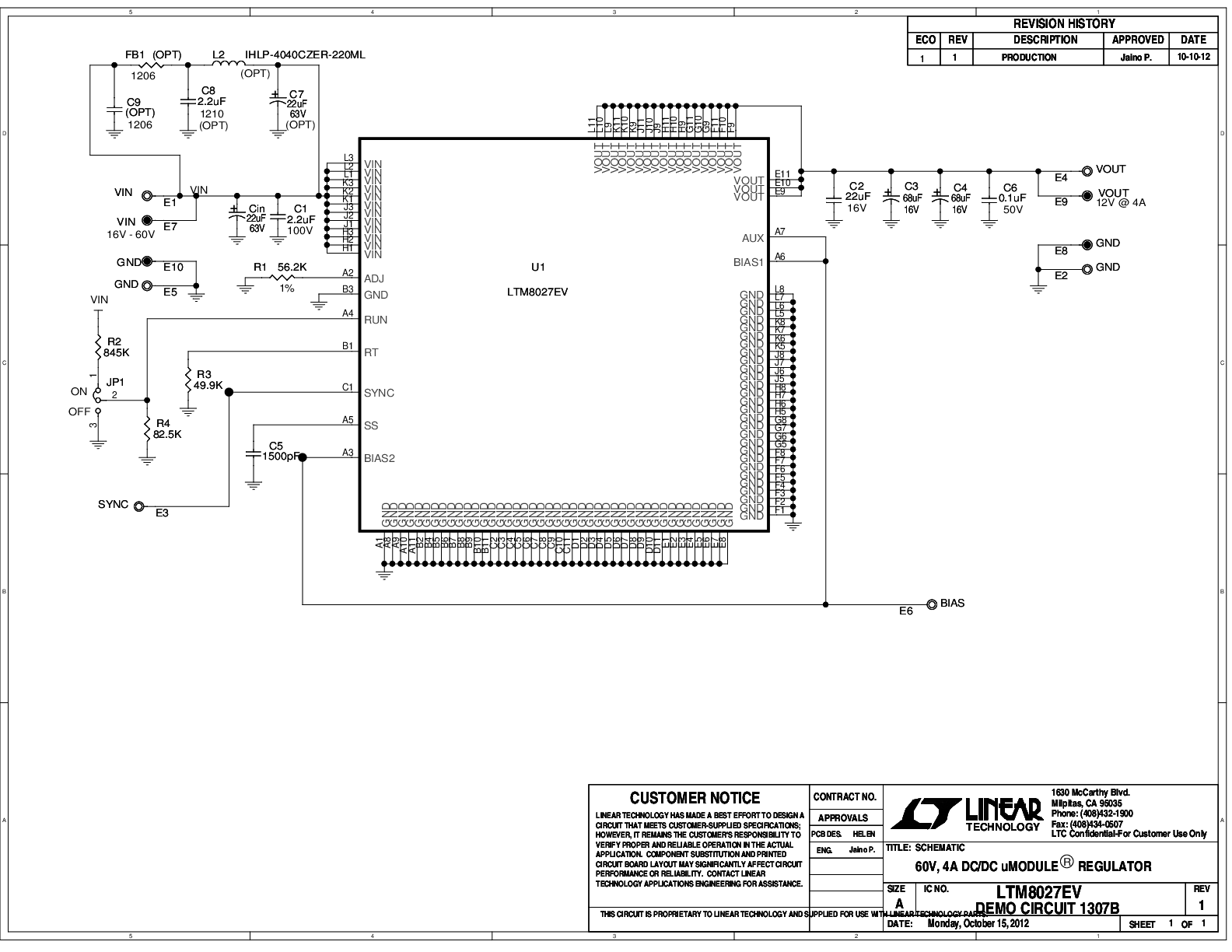

LTM8027EV Demo Board | 16V ≤ VIN ≤ 60V, VOUT = 12V @ 4A
产品详情

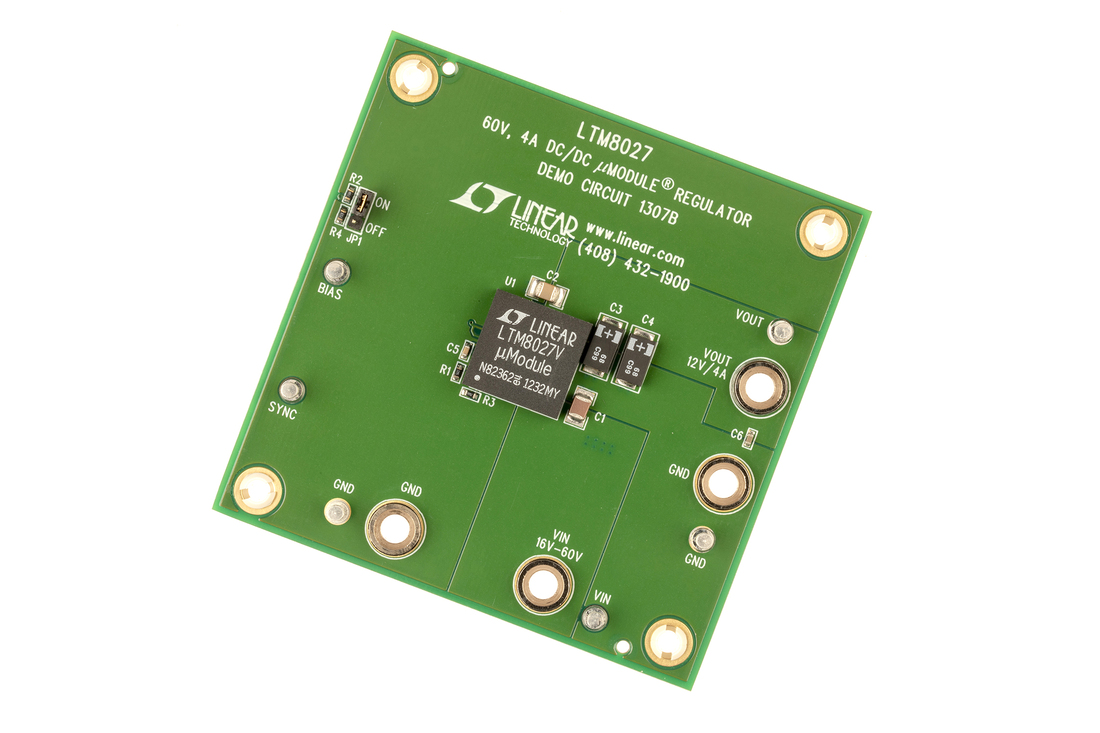

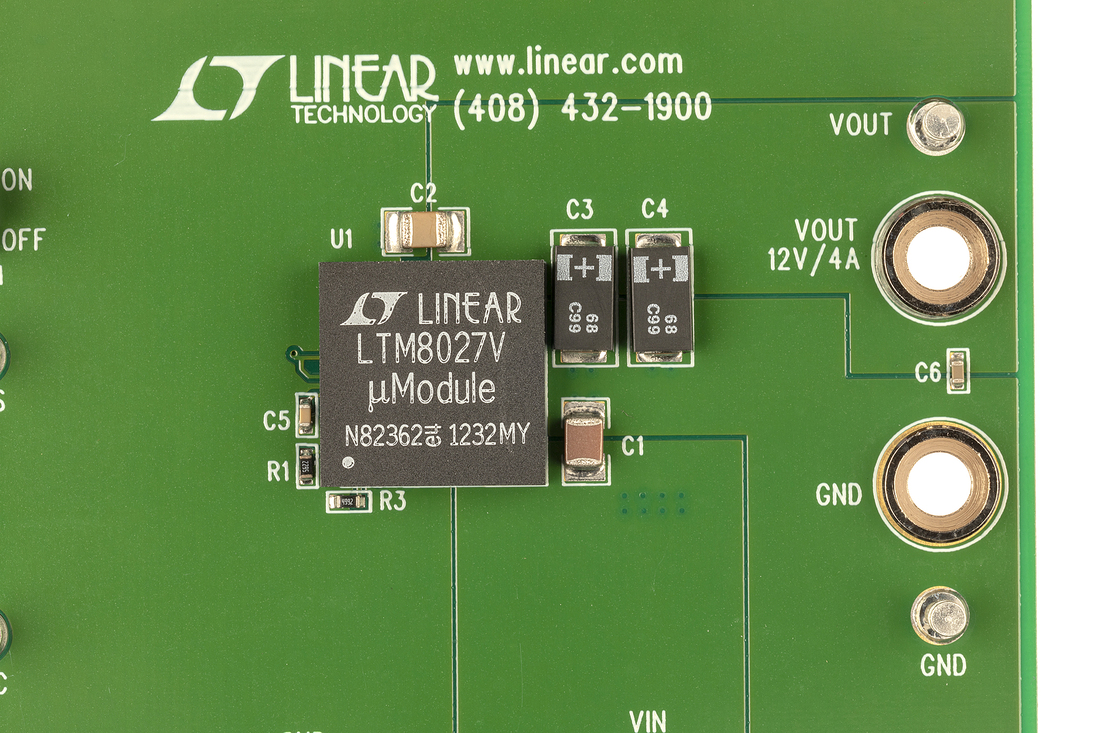

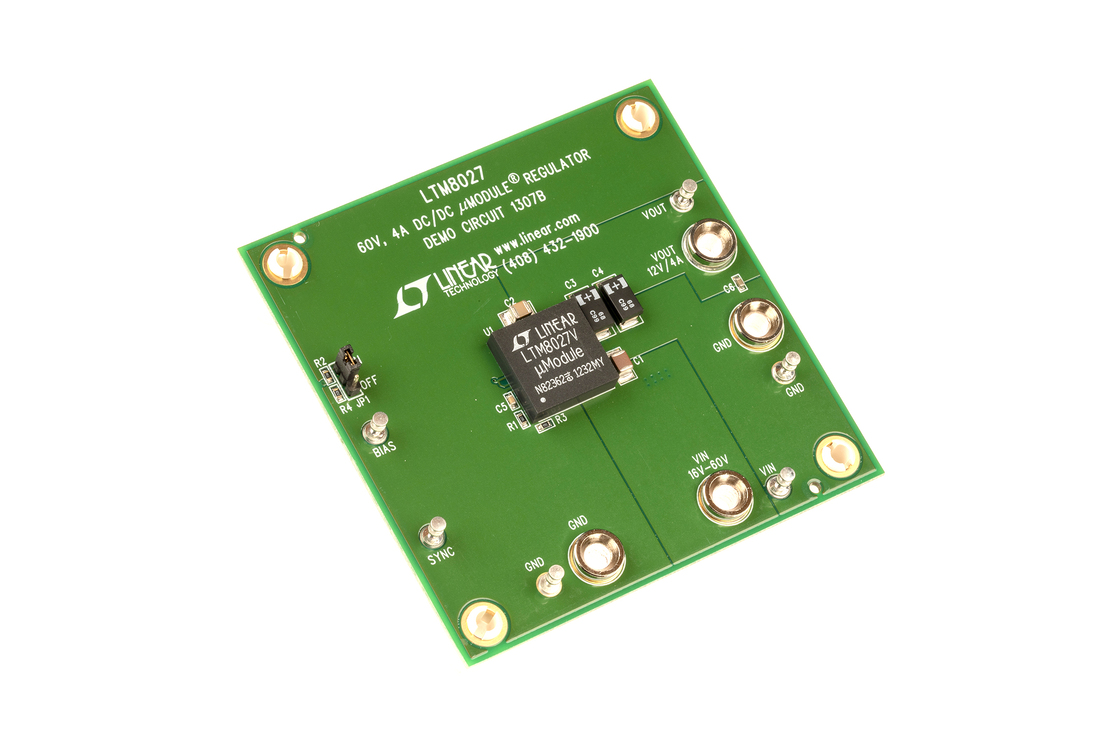

Demonstration circuit 1307B features the LTM8027 configured to deliver 12V/4A from a 16V to 60V input. The wide input range of the LTM8027 allows a variety of input sources such as automotive batteries, wall adaptors and industrial supplies. The LTM8027 is a step down converter, so a minimum amount of headroom is required to keep the output in regulation. A soft-start feature controls the output voltage slew rate at start-up, reducing current surges and voltage overshoots.
资料
