概览
优势和特点
- 完整的开关模式电源
- 宽输入电压范围：4.5V 至 20V
- 12A DC 典型值、14A 峰值输出电流
- 0.6V 至 5V 输出电压范围
- 输出电压跟踪和裕度调节功能
- 用于增强焊点强度的冗余安装衬垫
- 可并联多个 μModule 以实现均流
- 采用差分远端检测以实现精准稳压 (仅 LTM4601A)
- PLL 频率同步
- 总 DC 误差：±1.5%
- 电流折返保护 (在启动时停用)
- 符合 SnPb 或 RoHS 标准的涂层
- UltraFast™ 瞬态响应
- 电流模式控制
- 效率高达 95% (在 5VIN、3.3VOUT)
- 可编程软起动
- 输出过压保护
- 增强型 (15mm x 15mm x 2.82mm) 表面贴装 LGA 和 (15mm x 15mm x 3.42mm) BGA 封装
产品详情
LTM®4601A 是一款完整的 12A 降压型开关模式 DC/DC 电源，内置了开关控制器、MOSFET、电感器和支持元件。该 μModule® 采用表面贴装型 15mm x 15mm x 2.82mm LGA 或 15mm x 15mm x 3.42mm BGA 封装。LTM4601A LGA 和 BGA 封装采用了备用安装衬垫设计，旨在提高焊点强度，从而达到延长温度循环耐久性的目的。LTM4601A 可在 4.5V 至 20V 的输入电压范围内运作，支持 0.6V 至 5V 的输出电压范围以及输出电压跟踪和裕度调节功能。这种高效型设计可提供 12A 的连续电流 (峰值可达 14A)。仅需采用大容量输入和输出电容器便可实现完整的设计。
扁平且重量轻的封装能够容易地安装在 PC 板的背面。可以使该 μModule 与一个外部时钟相同步，以减少无用的频率谐波，并允许执行 PolyPhase® 操作，用于提供高负载电流。
可采用内置差分远端检测放大器精准地调节输出电压，而不受负载电流的影响。LTM4601A-1 并没有提供内置远端检测放大器。
应用
- 电信和网络设备
- 服务器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-

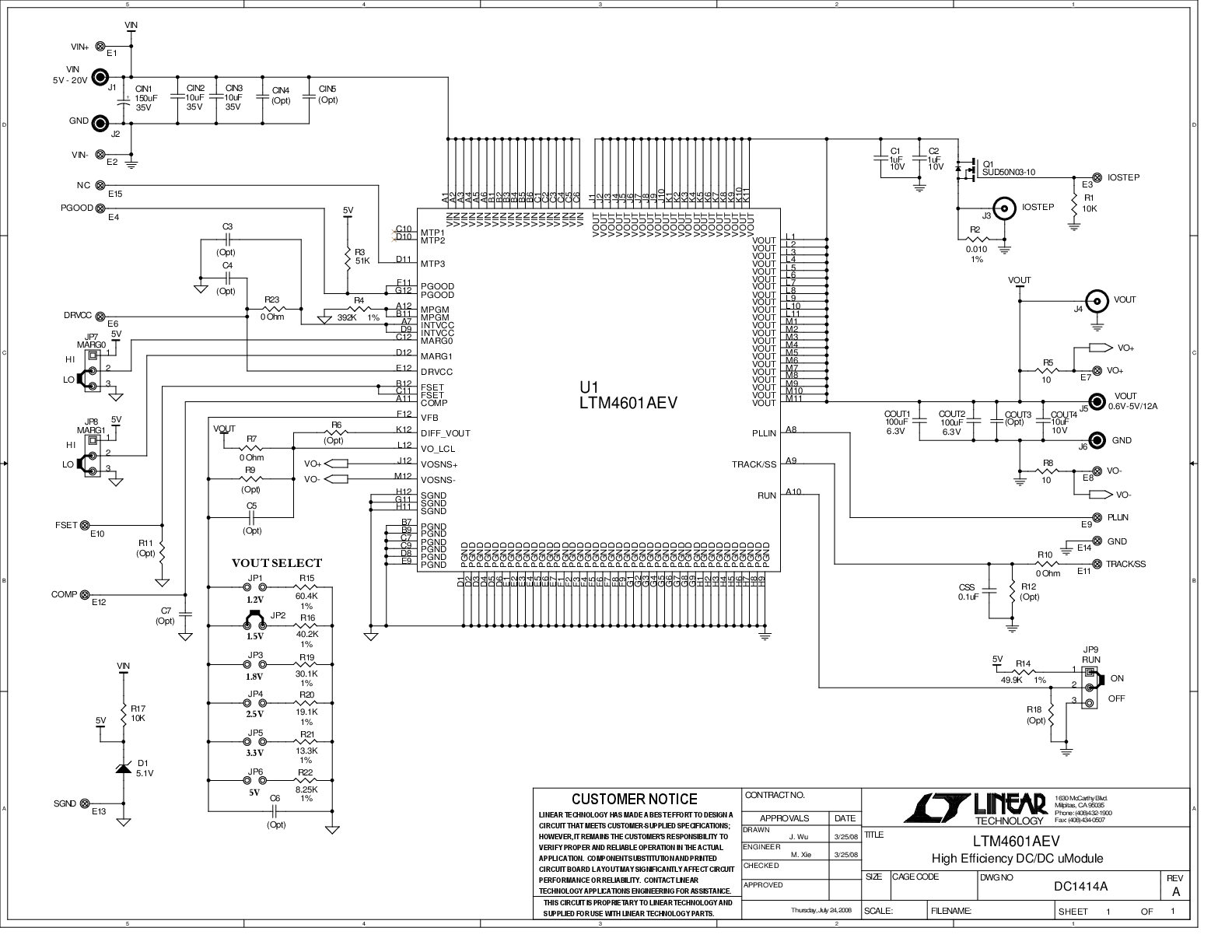

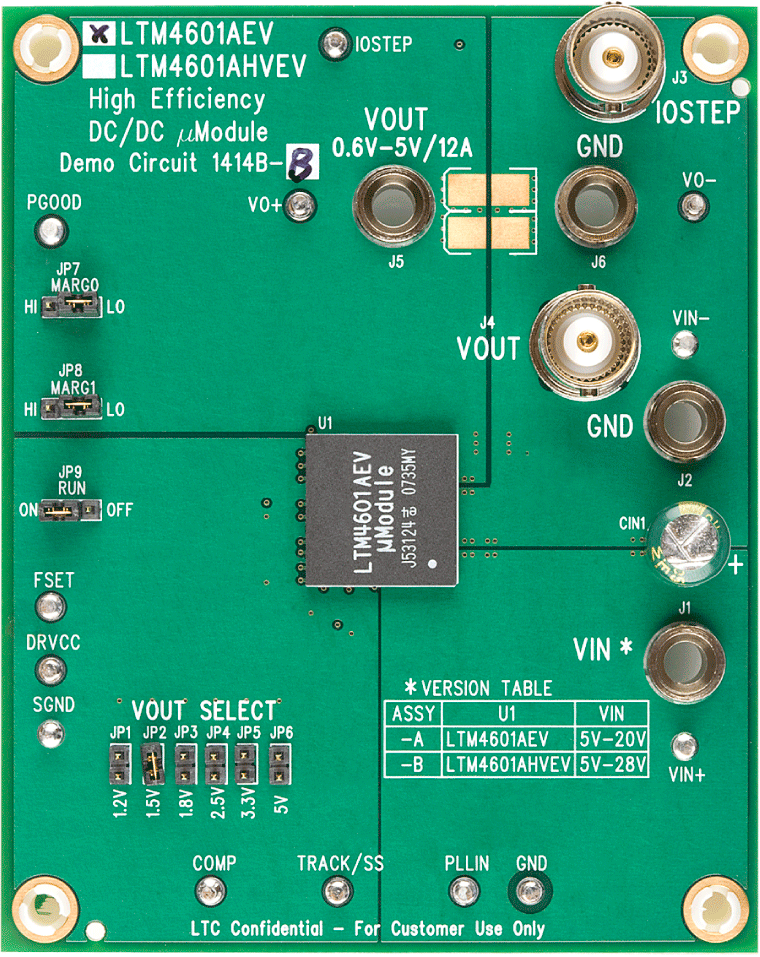

DC1414A - Demo Manual2/25/2011PDF1M
-
混合电路和模块技术简史2/27/2018PDF1M
-
Replace Batteries in Power Ride-Through Applications with Robust Supercaps and 3mm × 3mm Capacitor Charger9/1/2008 LT Journal
-
SnPb (Tin-Lead) BGA Packages μModule Power Products7/13/2017PDF1M
-
μModule Power Products4/4/2017PDF10M
-
通过微型模块产品简化电源设计4/10/2018
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTM4601
LTM4601-1
LTM4601A
LTM4601A-1
LTM4601AHV
LTM4601HV
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTM4601AEV#PBF | 材料声明 | 质量和可靠性 | 133-Lead LGA (15mm x 15mm x 2.82mm) | |
| LTM4601AEV-1#PBF | 材料声明 | 质量和可靠性 | 133-Lead LGA (15mm x 15mm x 2.82mm) | |
| LTM4601AEY#PBF | 材料声明 | 质量和可靠性 | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
| LTM4601AEY-1#PBF | 材料声明 | 质量和可靠性 | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
| LTM4601AIV#PBF | 材料声明 | 质量和可靠性 | 133-Lead LGA (15mm x 15mm x 2.82mm) | |
| LTM4601AIV-1#PBF | 材料声明 | 质量和可靠性 | 133-Lead LGA (15mm x 15mm x 2.82mm) | |
| LTM4601AIY | 材料声明 | 质量和可靠性 | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
| LTM4601AIY#PBF | 材料声明 | 质量和可靠性 | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
| LTM4601AIY-1 | 材料声明 | 质量和可靠性 | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
| LTM4601AIY-1#PBF | 材料声明 | 质量和可靠性 | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
