LTC7899
推荐用于新设计140V、低 IQ、具有 10V 栅极驱动的负至正同步升压控制器
- 产品模型
- 2
产品详情
- 将负输入转换为相对于地稳压的正输出
- 宽|VIN |+VOUT 范围:4V 至 135V(最大绝对电压 140V)
- 内部反馈电平转换器,可通过两个电阻轻松编程输出电压
- 可调栅极驱动电平:5V 至 10V(OPTI-DRIVE,14V ABS MAX)
- 可调驱动器电压欠压锁定
- 自适应或电阻可调死区时间
- 可调的开/关驱动器强度的分流输出栅极驱动器
- 支持正输入至正输出升压至 135V(带直通功能)
- 启动后工作电压低至 1V
- 用于高功率多相操作的 CLK 输出
- 展频
- 可编程频率(100kHz 至 2.5MHz)
- 可锁相频率(100kHz 至 2.5MHz)
- 28 引脚 (4 毫米 x 5 毫米) QFN 封装
LTC®7899 是一款高性能 DC/DC 负至正开关稳压器控制器,可驱动所有 N 沟道同步 MOSFET 级,并可在高达 135V 的输入电压下工作。仅用两个电阻,通过使用集成反馈电平转换器就可以轻松设置正输出电压。或者,LTC7899 也可以配置为具有直通功能的升压 (Boost) 操作。
LTC7899 的栅极驱动电压可在 5V 至 10V 范围内编程,以允许使用逻辑或标准级 MOSFET 来最大限度提高效率。
低空载静态电流延长了电池供电系统的运行时间。OPTI-LOOP® 补偿允许在很宽的输出电容和 ESR 值范围内优化瞬态响应。用户可以使用外部电阻器调整 LTC7899 的死区时间以获得裕度,或者定制应用以获得更高的效率并允许高频操作。
LTC7899 还具有扩频操作功能,可显着降低输入和输出电源上的峰值辐射和传导噪声,从而更容易符合电磁干扰 (EMI) 标准。
应用
- 工业电力系统
- 军事/航空电子
- 电信电源系统
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC7899RUFD#PBF | 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
LTC7899RUFD#TRPBF | 28-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

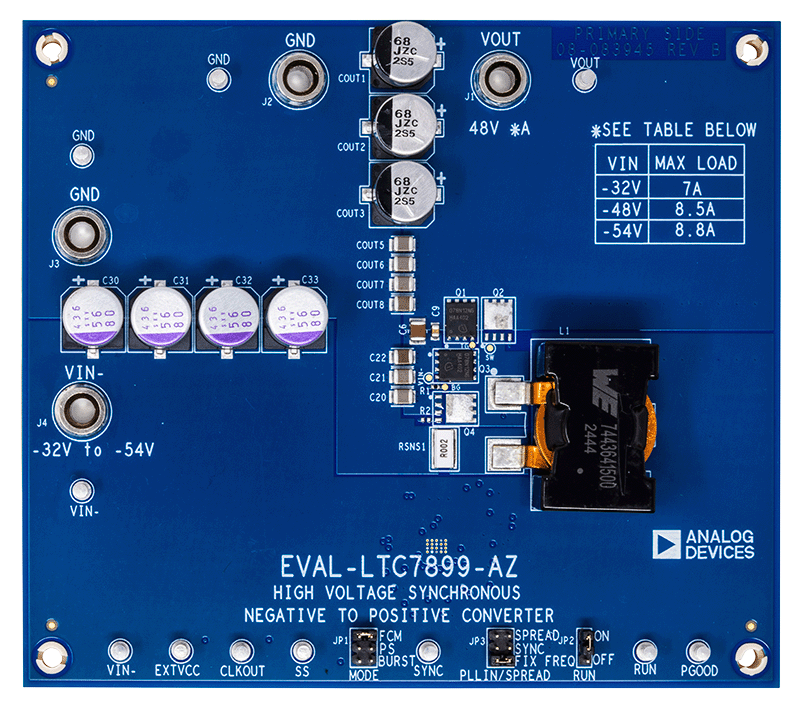

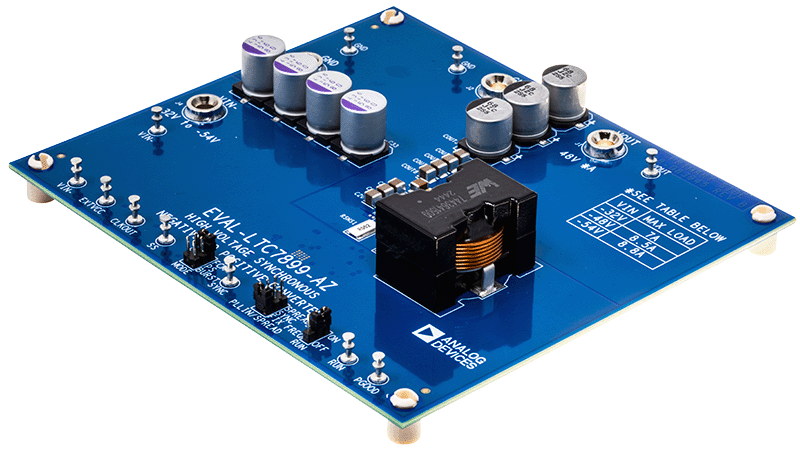

评估套件
