特性
- 宽 VIN 范围:10V 至 72V (80V 绝对最大值)
- 软开关用于实现低噪声操作
- 可锁相的固定频率:200kHz 至 1.5MHz
- ±1% 输出电压准确度
- RSENSE 或 DCR 电流检测
- 可编程的连续导通模式 (CCM)、不连续导通模式 (DCM) 或突发模式 (Burst Mode®) 操作
- CLKOUT 引脚用于多相操作
- 短路保护
- EXTVCC 输入用于改善效率
- 单调性的输出电压启动
- 任选的外部基准

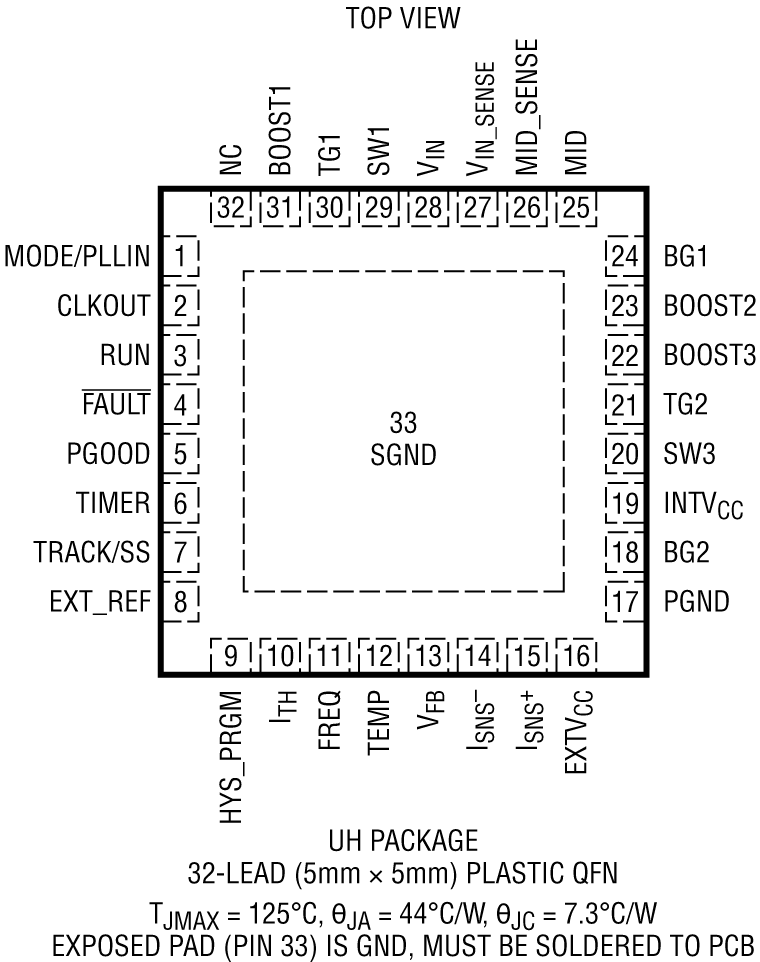

- 32 引脚 (5mm x 5mm) QFN 封装
LTC®7821 采用了一种把软开关充电泵拓扑与一个同步降压型转换器相结合的专有架构,以提供比传统开关架构更胜一筹的效率和EMI性能。

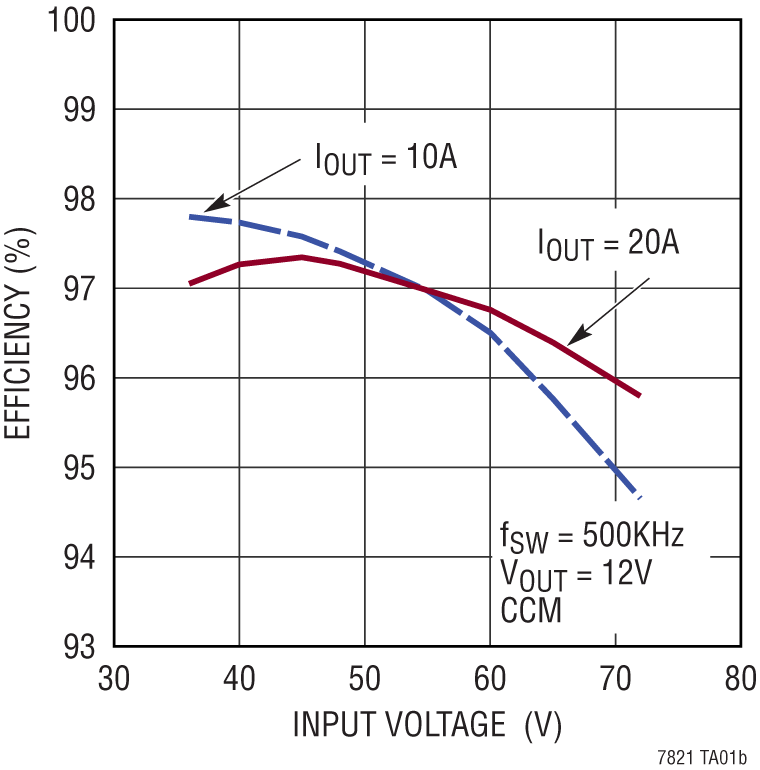

在典型的48V至12V转换应用中,当LTC7821的开关频率为500kHz时可获得高于97%的效率。而传统控制器只有以500kHz的1/3频率执行开关操作才能达到相同的效率。较高的开关频率允许使用较小的电感,从而实现较快的瞬态响应和较小的解决方案尺寸。
LTC7821可以很容易地并联,以利用其准确的均流能力和频率同步功能提供较高的输出电流。
应用
- 中间总线转换器
- 高电流分布式电源系统
- 电信、数据通信和存储系统
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC7821
文档
筛查
1 应用
数据手册
2
用户手册
3
1.8 M
798.36 K
686.00K
可靠性数据
1
365.77 K
技术文章
4
HTML
HTML
HTML
HTML
设计笔记
3
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
可靠性数据 1
用户手册 3
设计笔记 1
技术文章 2
产品选型卡 1
模拟对话 1
视频
3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC7821EUH#PBF | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) |
|
|
LTC7821EUH#TRPBF | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) |
|
|
LTC7821IUH#PBF | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) |
|
|
LTC7821IUH#TRPBF | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) |
|
- LTC7821EUH#PBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC7821EUH#TRPBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC7821IUH#PBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC7821IUH#TRPBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
1月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC7821EUH#PBF
量产
LTC7821EUH#TRPBF
量产
LTC7821IUH#PBF
量产
LTC7821IUH#TRPBF
量产
6月 30, 2021
- 21_0130
LTC7821 Die Revision
LTC7821EUH#PBF
量产
LTC7821EUH#TRPBF
量产
LTC7821IUH#PBF
量产
LTC7821IUH#TRPBF
量产
8月 27, 2020
- 20_0272
Additional Wafer Fab Location (Vanguard International Semiconductor, Taiwan) for LTC2949 and LTC7821
LTC7821EUH#PBF
量产
LTC7821EUH#TRPBF
量产
LTC7821IUH#PBF
量产
LTC7821IUH#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
1月 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC7821EUH#PBF
量产
LTC7821EUH#TRPBF
量产
LTC7821IUH#PBF
量产
LTC7821IUH#TRPBF
量产
6月 30, 2021
- 21_0130
LTC7821 Die Revision
LTC7821EUH#PBF
量产
LTC7821EUH#TRPBF
量产
LTC7821IUH#PBF
量产
LTC7821IUH#TRPBF
量产
8月 27, 2020
- 20_0272
Additional Wafer Fab Location (Vanguard International Semiconductor, Taiwan) for LTC2949 and LTC7821
LTC7821EUH#PBF
量产
LTC7821EUH#TRPBF
量产
LTC7821IUH#PBF
量产
LTC7821IUH#TRPBF
量产
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
高压热插拔控制器1 |
||||
推荐新设计使用 |
具 I2C 兼容型监视功能的正高电压热插拔控制器 |
|||
数字电源系统管理器1 |
||||
推荐新设计使用 |
具准确输入电流和能量测量功能的 4 通道 PMBus 电源系统管理器 |
部分模型 | 产品周期 | 描述 |
---|---|---|
推荐新设计使用 |
固定比例高功率无电感器 (充电泵) DC/DC 控制器 |
评估套件 3

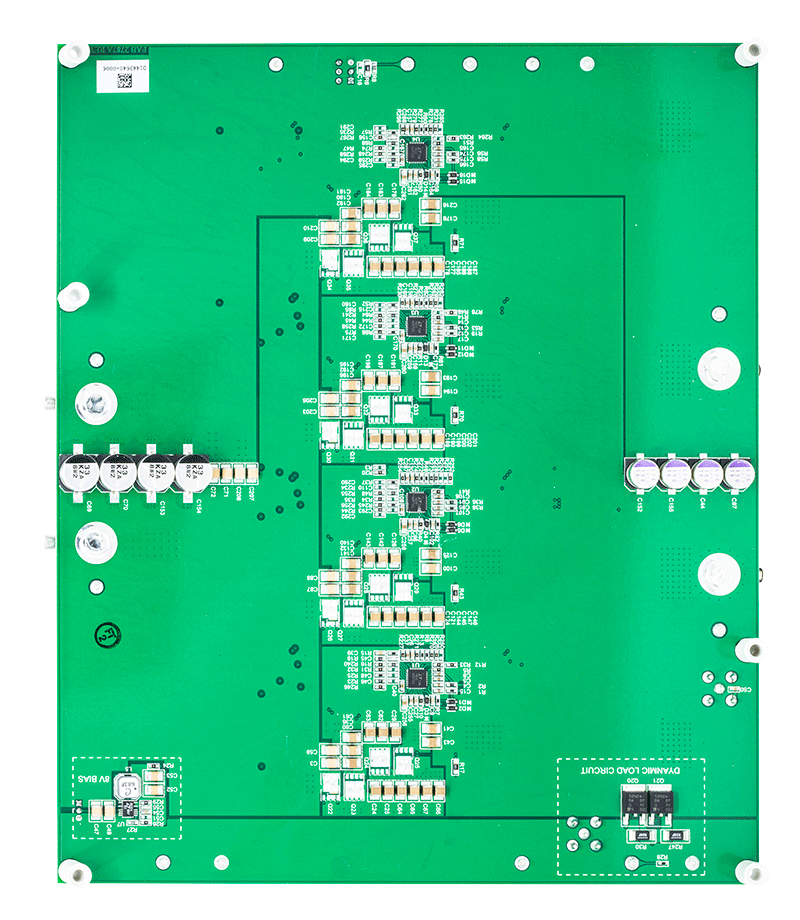

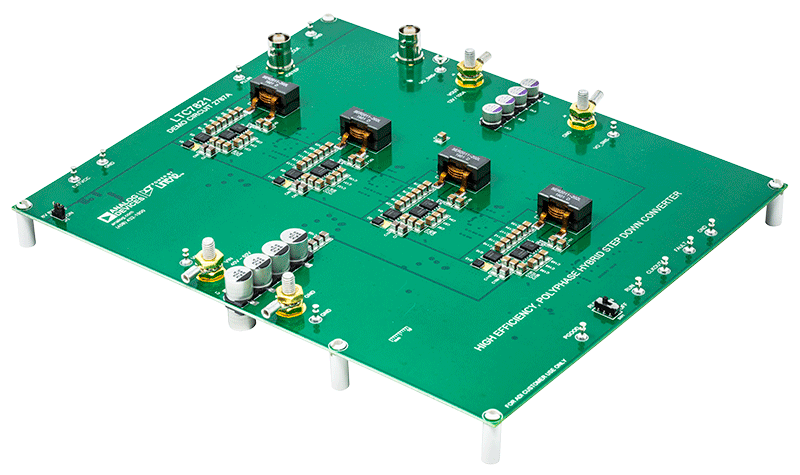

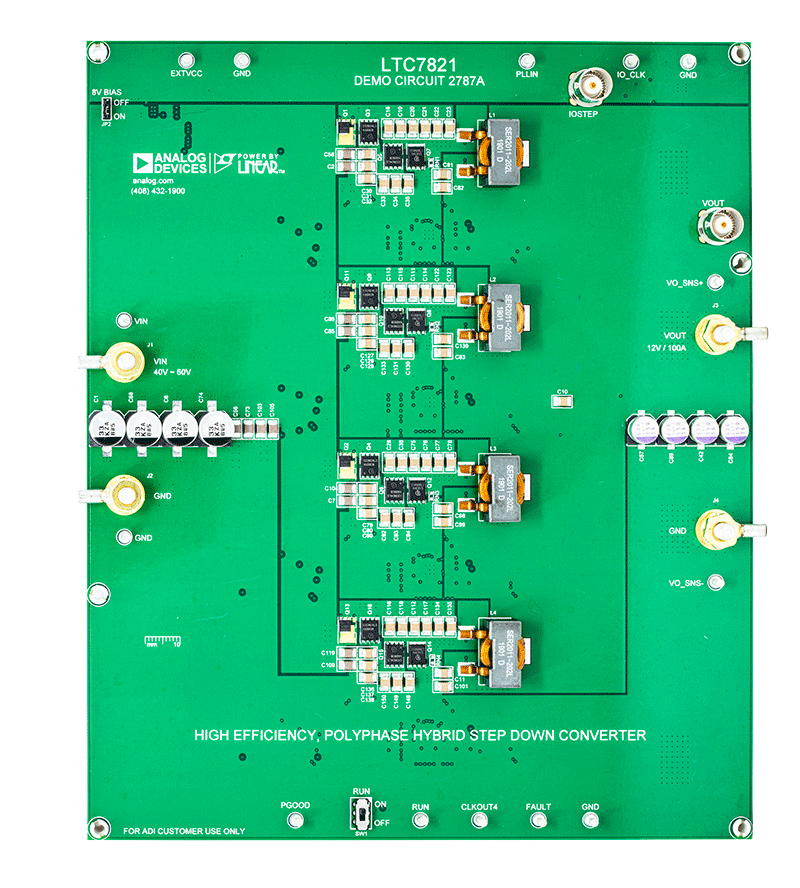

DC2787A
LTC7821 演示板 | 40V ≥ VIN ≥ 60V,VOUT = 12V(电流为 100A)
产品详情
演示电路 2787A 是高效率 4 相混合式转换器。该电路在 40V 至 60V 的输入电压下可提供 12V/100A 的输出。该演示板采用 LTC7821,其架构将软交换开关电容器拓扑与传统降压转换器相结合,与传统交换架构相比具有更高的效率。它是一种高效率/高密度且经济实惠的解决方案,适用于配电系统、数据通信、电信和新兴的 48V 汽车系统中的非隔离中间总线应用。
该演示板的外部MOSFET以400kHz 的固定频率进行开关,并且可以在 200kHz 至 1.5MHz 的范围内进行编程。LTC7821 强大的1Ω N 通道M OSFET 栅极驱动器可较大程度地提高效率,并可以并行驱动多个 MOSFET,以实现功率更高的应用。由于其电流模式控制架构,多个 LTC7821 器件可以在具有出色电流共享和低输出电压纹波的并联、多相配置下运行,以实现功率高得多的应用。其他优点包括由于软交换前端和更低的MOSFET应力而实现的低 EMI 辐射。
LTC7821 设计通过在启动时预先平衡电容器来消除通常与开关电容器电路相关的浪涌电流。LTC7821 还能监视系统电压、电流,和温度故障并使用检测电阻实现过流保护。发生故障时,它会停止开关操作并将 FAULT 引脚拉低。此外,可以使用板载定时器设置适当的重启/重试时间。其他特性包括整个温度范围内±1% 的输出电压精度、用于多相运行的时钟输出、电源正常输出信号、短路保护、单调输出电压启动、可选外部基准电压源、欠压锁定和内部电荷平衡电路。必须将 LTC7821 数据手册与本演示板手册配合使用。
资料

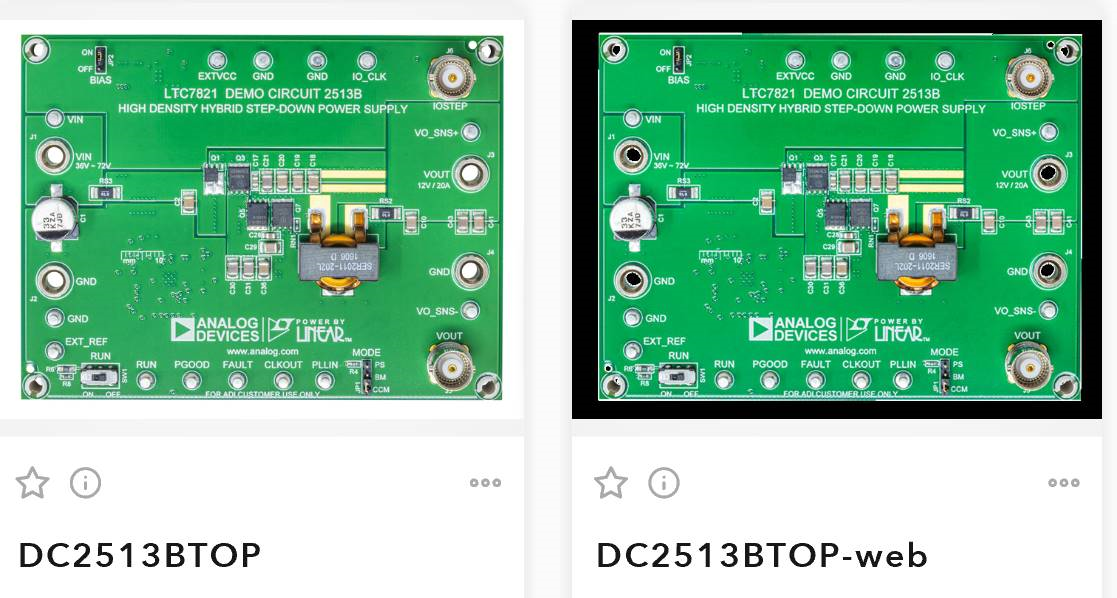

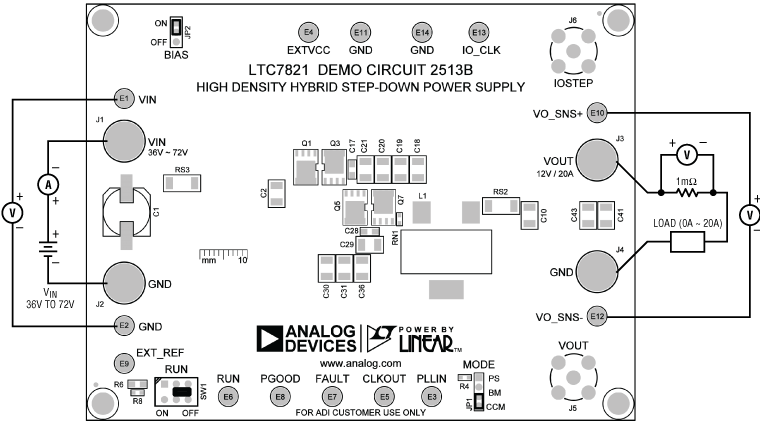

DC2513B
LTC7821演示版 | 12 V、20 A混合式降压型同步转换器
产品详情

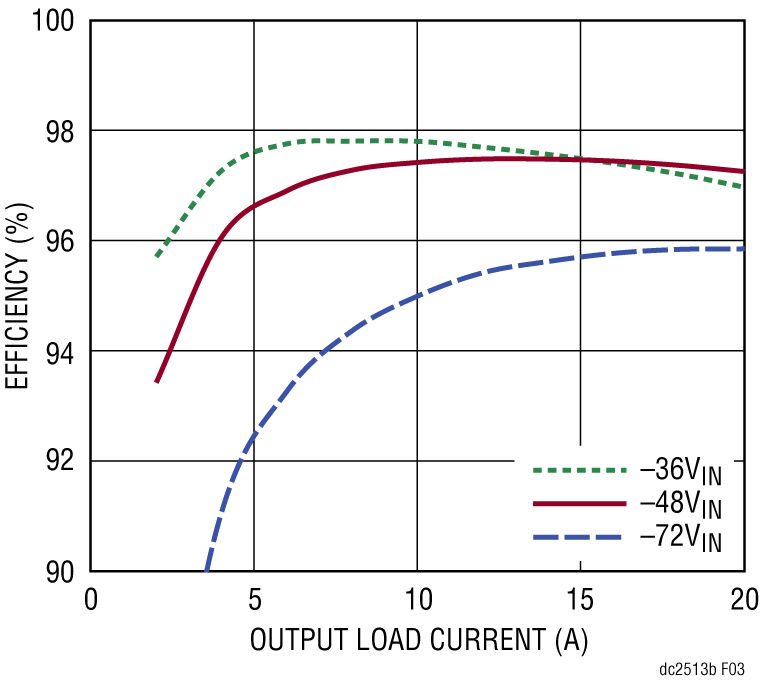

演示电路2513B是高效率、高功率密度的混合式转换器。输入电压为36 V至72 V时,可输出12 V/20 A。此演示板采用LTC7821,其架构将软交换开关电容拓扑与传统降压转换器相结合,与传统交换架构相比具有更高的效率。它是一种高效率/高密度且经济实惠的解决方案,适用于配电系统、数据通信、电信和新兴的48V汽车系统中的非隔离中间总线应用。
该演示板的外部MOSFET以500kHz的固定频率进行开关,并且可以在200kHz至1.5MHz的范围内进行编程。LTC7821强大的1Ω N通道MOSFET栅极驱动器可较大程度地提高效率,并可以并行驱动多个MOSFET,以实现功率更高的应用。由于其电流模式控制架构,多个LTC7821器件可以在具有出色电流共享和低输出电压纹波的并联、多相配置下运行,以实现功率高得多的应用。其他优点包括由于软交换前端和更低的MOSFET应力而实现的低EMI辐射。
LTC7821设计通过在启动时预先平衡电容器来消除通常与开关电容器电路相关的浪涌电流。LTC7821还能监视系统电压、电流,和温度故障并使用检测电阻实现过流保护。发生故障时,它会停止开关操作并将FAULT引脚拉低。此外,可以使用板载定时器设置适当的重启/重试时间。
其他特性包括整个温度范围内±1%的输出电压精度、用于多相运行的时钟输出、电源正常输出信号、短路保护、单调输出电压启动、可选外部基准电压源、欠压锁定和内部电荷平衡电路。
必须将LTC7821数据手册与本演示板手册配合使用。
资料

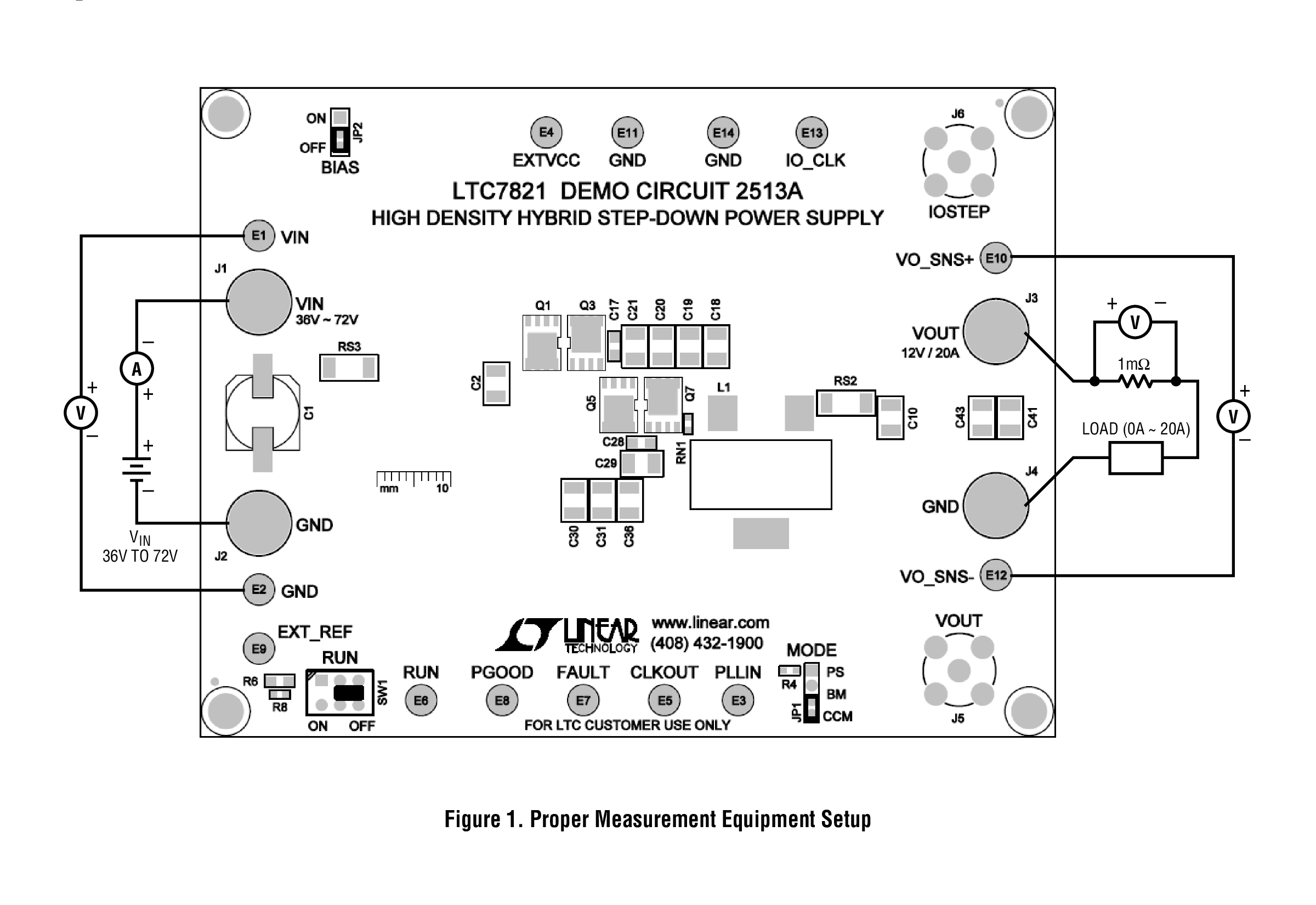

DC2513A
LTC7821EUH 演示板 | 20 A 时,36V ≤ VIN ≤ 72V,VOUT = 12 V,97.5% 效率/500 kHz
产品详情
演示电路2513A是高效率、高功率密度的混合式转换器。输入电压为36 V至72 V时,可输出12 V/20 A。此演示板采用LTC7821,其架构将软交换开关电容拓扑与传统降压转换器相结合,与传统交换架构相比具有更高的效率。它是一种高效率/高密度且经济实惠的解决方案,适用于配电系统、数据通信、电信和新兴的48 V汽车系统中的非隔离中间总线应用。
资料
