LTC7820

固定比例高功率无电感器 (充电泵) DC/DC 控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品模型 4
特性
  • 外形扁平、高功率密度、能提供 500W 以上的功率
  • 软开关:99% 峰值效率和低 EMI
  • 用于分压器 (2:1) 的 VIN 最大值:72V
  • 用于倍压器 (1:2) / 负输出转换器 (1:1) 的 VIN 最大值:36V
  • 宽的偏置 VCC 范围:6V 至 72V
  • 稳态操作的软启动
  • 6.5V 至 40V EXTVCC 输入用于改善效率
  • 输入电流检测和过流保护
  • 宽的工作频率范围:100kHz 至 1MHz
  • 具可编程定时器和自动重试功能的输出短路 / 过压 (OV) / 欠压 (UV) 保护
  • 耐热性能增强型 28 引脚 4mm x 5mm QFN 封装

更多细节
show more Icon

LTC®7820 是一款固定比例高电压高功率开关电容器 / 充电泵控制器。该器件内置 4 个 N 沟道 MOSFET 栅极驱动器以在分压器、倍压器或负输出转换器配置中驱动外部功率 MOSFET。这款器件可从高达 72V 的输入电压实现一个 2:1 的降压比、从高达 36V 的输入电压实现一个 1:2 的升压比、或从高至 36V 的输入电压实现一个 1:1 的负输出转换比。每个功率 MOSFET 在一个恒定的预编程开关频率以 50% 的占空比执行开关操作。系统效率可优化至超过 99%。LTC7820 为高功率、非隔离式中间总线应用提供了一款具故障保护功能的小巧和成本效益型解决方案。

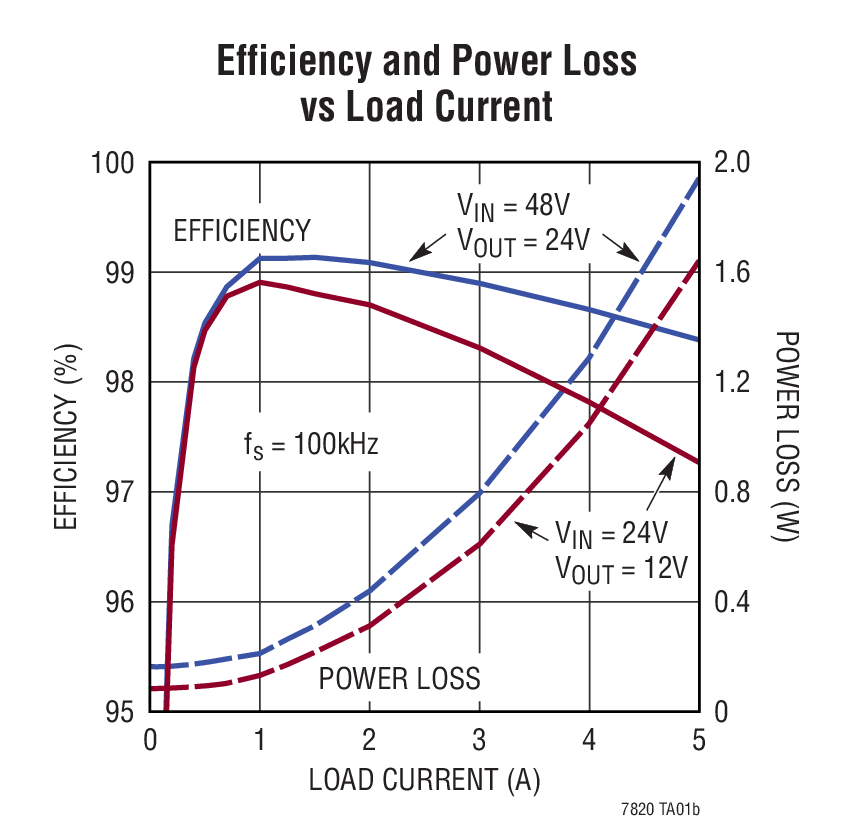

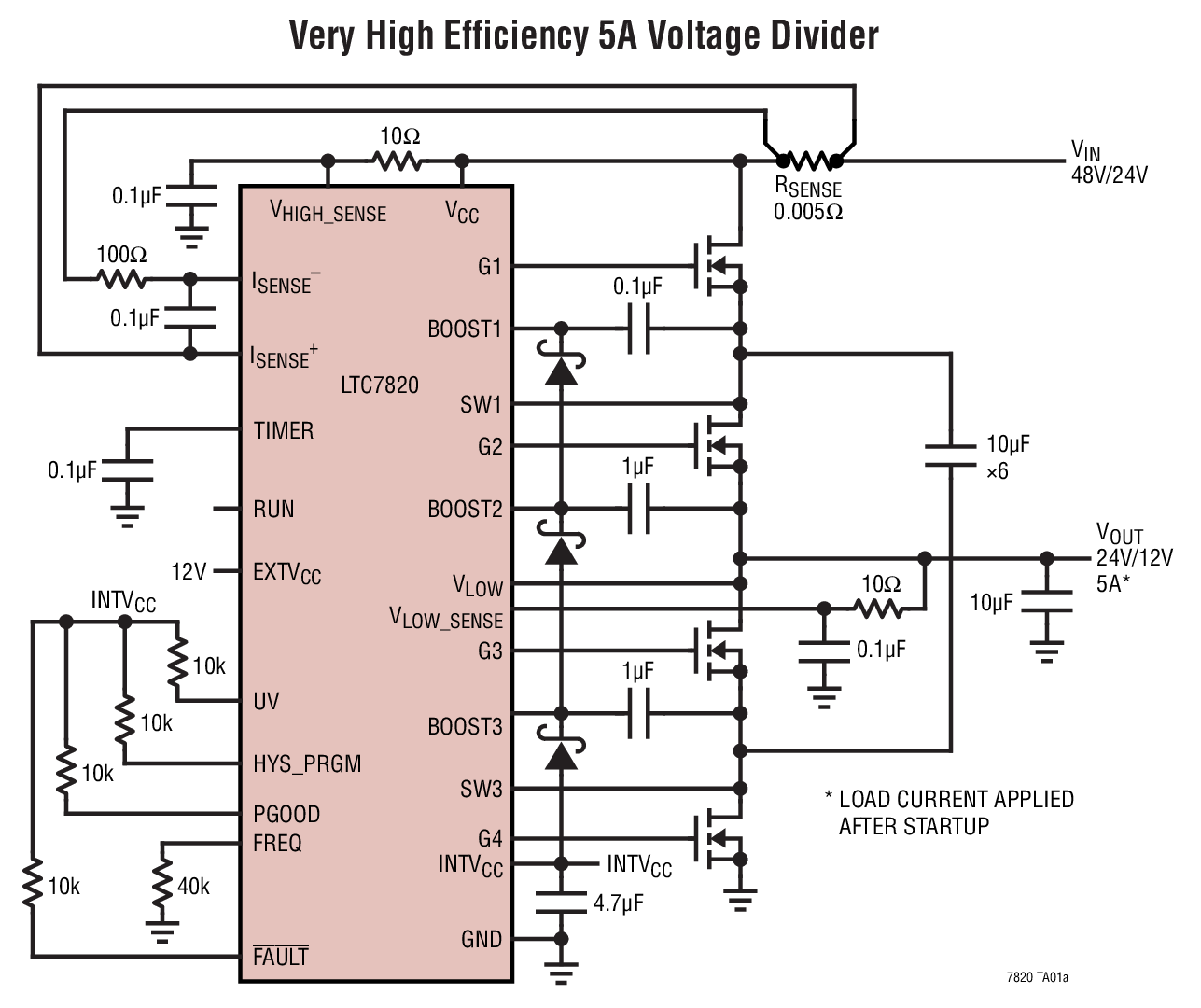

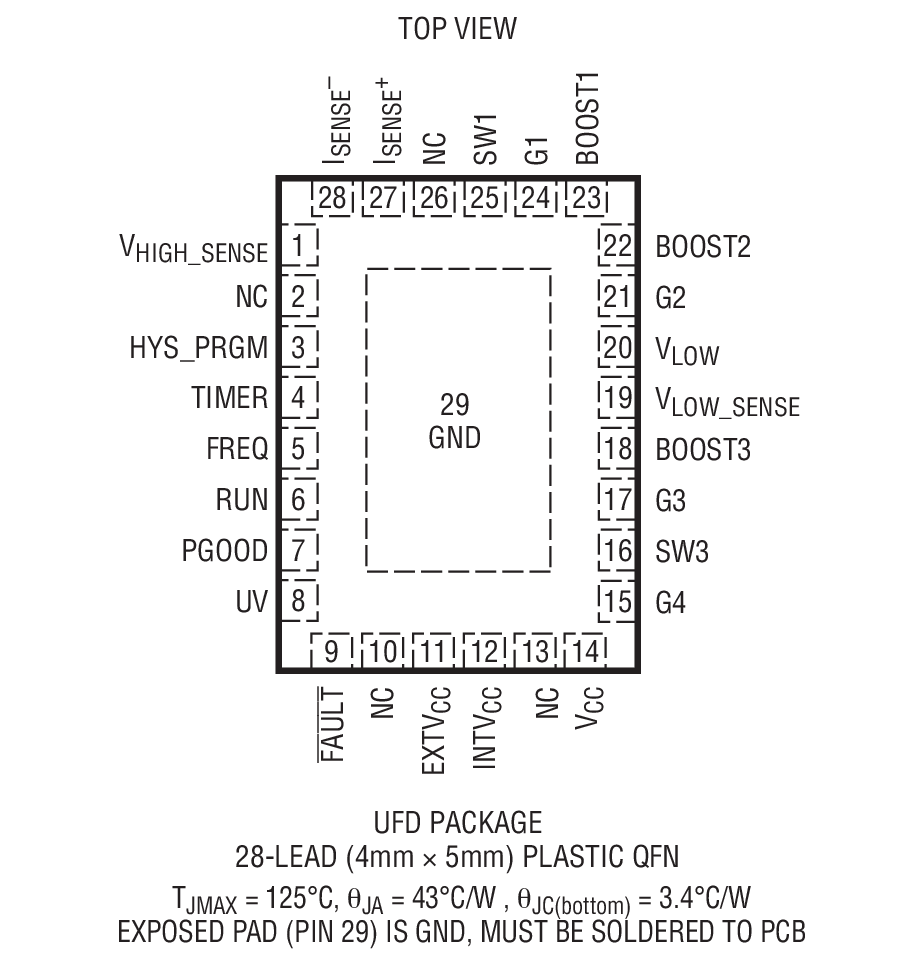

LTC7820 的开关频率可在 100kHz 至 1MHz 的范围内进行线性设置。该器件采用耐热性能增强型 28 引脚 QFN 封装,并具有一些不连接的引脚以提供可承受高电压的引脚间隔。


Applications
  • 总线转换器
  • 高功率分布式电源系统
  • 通信系统
  • 工业应用

产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC7820EUFD#PBF
  • HTML
  • HTML
LTC7820EUFD#TRPBF
  • HTML
  • HTML
LTC7820IUFD#PBF
  • HTML
  • HTML
LTC7820IUFD#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC7820EUFD#PBF

量产

LTC7820EUFD#TRPBF

量产

LTC7820IUFD#PBF

量产

LTC7820IUFD#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC7820EUFD#PBF

量产

LTC7820EUFD#TRPBF

量产

LTC7820IUFD#PBF

量产

LTC7820IUFD#TRPBF

量产

软件和型号相关生态系统

评估套件 1

reference details image

DC2543B

LTC7820EUFD 演示板 | 2:1降压型, 36V ≤ VIN ≤ 60V, VOUT = 0.5VIN(在高达 20A 电流条件下)

zoom

DC2543B

LTC7820EUFD 演示板 | 2:1降压型, 36V ≤ VIN ≤ 60V, VOUT = 0.5VIN(在高达 20A 电流条件下)

LTC7820EUFD 演示板 | 2:1降压型, 36V ≤ VIN ≤ 60V, VOUT = 0.5VIN(在高达 20A 电流条件下)

产品详情

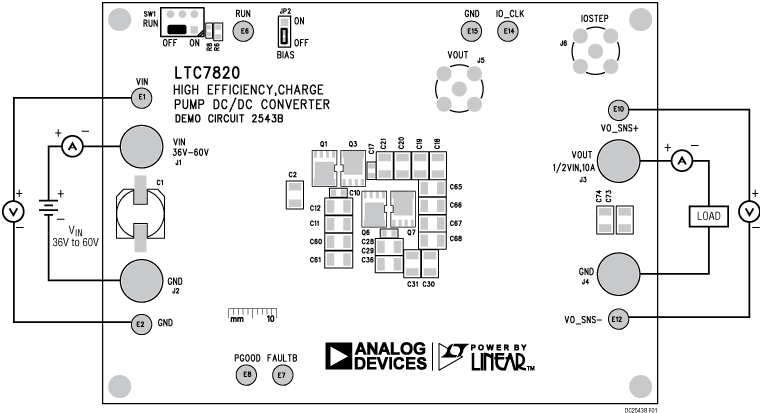

演示电路 2543B 是高效率、高密度、开环充电泵 (无电感) DC/DC 转换器。该演示板是一个分压器,可采用 36V 至 60V 输入电压实现 2:1 的降压比。输出电压固定为输入电压的一半 (VIN/2),并能提供 10A 负载电流。该演示板可选择通过增设 15 个片式电容器来提供 20A 的最大负载电流。

在 10 A 电流下,DC2543B 在将 48VIN 转换为 24VOUT 时可提供 98.7% 的非常高效率解决方案。当配置为提供一个 20A 输出时,将 48VIN 转换为 24VOUT 可实现高达 98.4% 的效率 (在 20A)。

该演示板采用了 LTC7820,后者是一款固定比率、高电压、高功率开关电容/充电泵控制器,采用 4mm × 5mm QFN 封装。更多详细信息,请参阅 LTC7820 数据手册。

DC2543B 必需在没有负载电流或负载电流非常小 (小于 50 mA) 的情况下,采用默认设置上电。在 VO 建立后,可以施加大的负载电流。该演示板提供了由 LTC7820 FAULT 引脚控制的 FET 断接选项,以在启动期间断接负载,如原理图所示。有关分压器启动的更多详细信息,请参见 LTC7820 数据手册中的开关切换前的分压器预平衡(Voltage Divider Prebalance Before Switching) 部分。另外,该演示板还具有一些保护功能,例如过流和热停机,从而使其成为一款可靠的解决方案。

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
