LTC3870

用于数字电源系统管理的多相降压型从属控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3880 - Step-Down (Buck) Regulators, LTC3870 - Step-Down (Buck) Regulators Download 13.69 KB
产品模型 4
特性
  • LTC3880 系列相位扩展器支持 LTC3880 / LTC3880-1、LTC3883 / LTC3883-1、LTC3886 和 LTC3887 主控制器
  • 可与多颗芯片级联以满足非常大电流应用的需要
  • 准确的多相均流
  • EXTVCC 能接受 5V 至 14V 输入
  • 宽 VIN 范围：4.5V 至 60V
  • 宽输出电压范围：0.5V 至 14V
  • 宽 SYNC 频率范围：100kHz 至 1MHz
  • 可通过引脚进行设置的 CCM / DCM 操作
  • 可通过引脚进行设置的相移控制
  • 强大的集成型 N 沟道 MOSFET 栅极驱动器

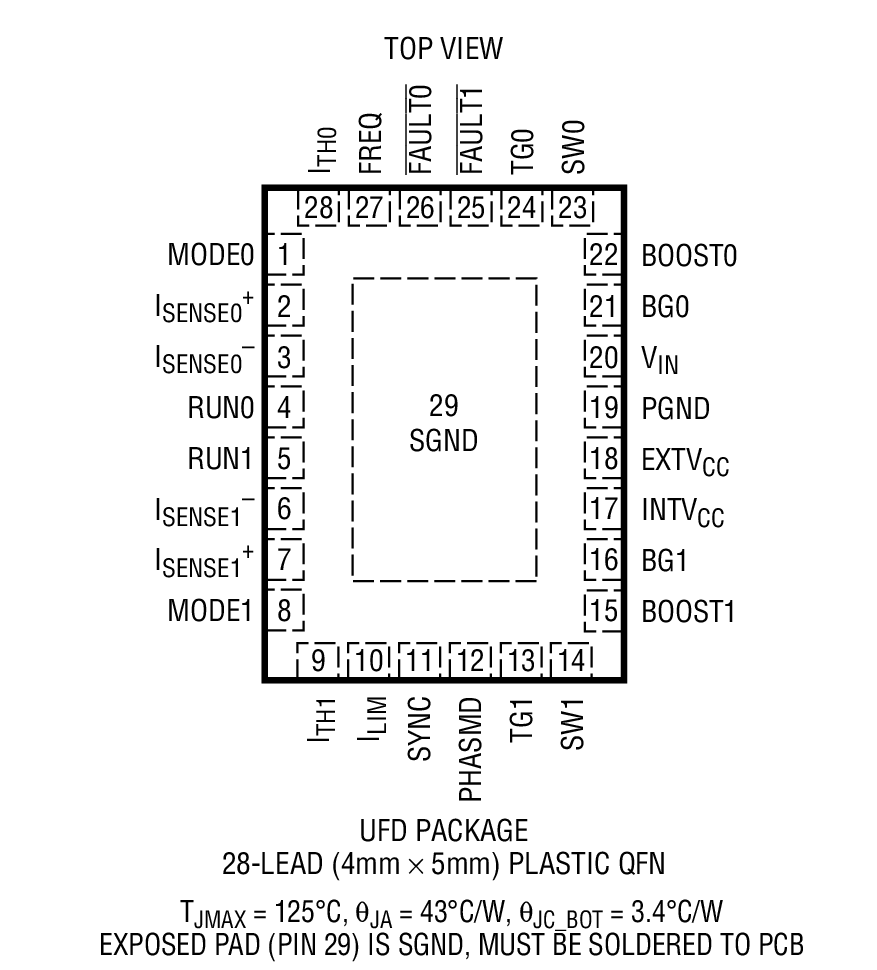

  • 采用 28 引脚 (4mm x 5mm) QFN 封装

更多细节
show more Icon

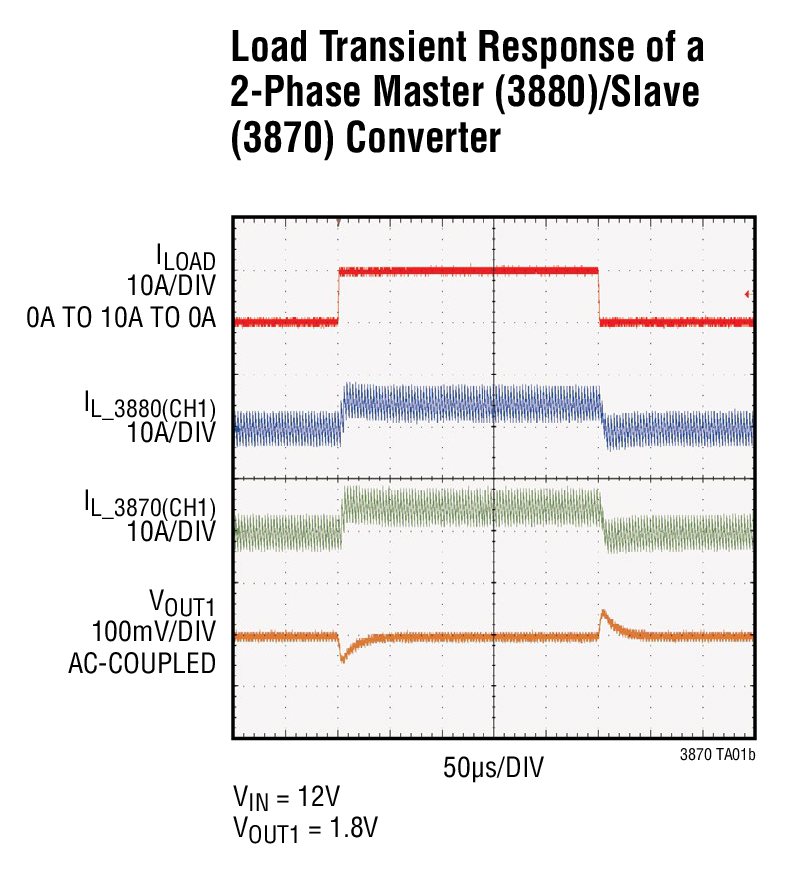

LTC®3870 是一款多相 (PolyPhase®) 降压型从属控制器，专为与 LTC3880 系列数字电源系统管理 DC/DC 控制器进行多相运作而设计。通过将其自身与主控制器级联，该器件可实现一款用于提供非常大电流的小巧和具成本效益的解决方案。一种峰值电流模式架构使 LTC3870 拥有卓越的相位间均流和芯片间均流性能。

由于能够与 LTC3880 系列协调一致地运作，因此 LTC3870 不需要额外的 I2C 地址，而且它还支持所有的可编程特性和故障保护功能。恒定的开关频率可同步至一个取自主控制器的外部时钟 (同步频率范围为 100kHz 至 1MHz)。


Applications

  • 高功率分布式电源系统
  • 电信系统
  • 工业应用

Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3880 - Step-Down (Buck) Regulators, LTC3870 - Step-Down (Buck) Regulators Download 13.69 KB
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3870

文档

9
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 信息
  • 产品信息
  • 用户手册
  • 数据手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 07/22/2015
英文

LTC3870: PolyPhase Step-Down Slave Controller for Digital Power System Management Data Sheet

打开PDF文件

redirect
906.00K
download

下载 PDF

PDF Vector

PDF

更新 11/20/2014
日文

LTC3870: パワーシステム・マネージメント機能を備えたLTC3880/LTC3883向けのPolyPhase降圧スレーブ・コントローラ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

信息

2

PDF Vector

HTML

更新 02/12/2018
英文
Power Systems Management redirect icon

PDF Vector

HTML

更新 02/12/2018
日文
パワー・システム・マネージメント(PSM) redirect icon

产品信息

1

PDF Vector

PDF

更新 06/04/2015
英文
Design Checklist for LTC388X Family of PSM Buck Converters redirect icon

233.00K

download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 06/10/2016
英文
DC2155A - Demo Manual (Rev.C) redirect icon

3.00M

download

下载 PDF

PDF Vector

PDF

更新 09/10/2014
英文
DC2089A - Demo Manual redirect icon

1.00M

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R526 Reliability Data redirect icon

365.77 K

download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 02/01/2016
英文
The Evolution of High Voltage Digital Power System Management redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 7
show more Icon

数据手册 1

LTC3870: PolyPhase Step-Down Slave Controller for Digital Power System Management Data Sheet

可靠性数据 1

R526 Reliability Data

用户手册 2

DC2155A - Demo Manual (Rev.C)
DC2089A - Demo Manual

技术文章 1

The Evolution of High Voltage Digital Power System Management

信息 1

Power Systems Management

产品信息 1

Design Checklist for LTC388X Family of PSM Buck Converters

新闻 1

用于提供高达 240A 的相位扩展器、从属降压型控制器可兼容数字电源系统管理

视频

1

Thumbnail Image

视频

2017-09-18

LTC3870 Video Product Brief

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3870EUFD#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3870EUFD#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3870IUFD#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3870IUFD#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3870EUFD#PBF

量产

LTC3870EUFD#TRPBF

量产

LTC3870IUFD#PBF

量产

LTC3870IUFD#TRPBF

量产

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3870EUFD#PBF

量产

LTC3870EUFD#TRPBF

量产

LTC3870IUFD#PBF

量产

LTC3870IUFD#TRPBF

量产

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

多个输出降压调节器1
LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

具有数字电源系统管理功能的降压稳压器1
LTC3886
LTC3886-1
popup image
Cart

具数字电源系统管理功能的 60V、双输出、降压型控制器

外部电源开关降压控制器2
LTC3883
LTC3883-1
popup image
Cart

具有数字电源系统管理功能的单相降压型 DC/DC 控制器

LTC3887
popup image
Cart

推荐新设计使用

具数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC 控制器

部分模型 产品周期 描述
LTC3870-1
popup image
Cart

推荐新设计使用

用于数字电源系统管理的多相降压型从属控制器

评估套件 3

reference details image

DC2089A-A

LTC3880EUJ/LTC3870EUFD RSENSE演示板| 7V ≤ VIN≤ 14V；VOUT = 0.8V至1.8V (80A)

zoom

DC2089A-A

LTC3880EUJ/LTC3870EUFD RSENSE演示板| 7V ≤ VIN≤ 14V；VOUT = 0.8V至1.8V (80A)

download icon

下载

 print icon

打印
DC2089A-A
LTC3880EUJ/LTC3870EUFD RSENSE演示板| 7V ≤ VIN≤ 14V；VOUT = 0.8V至1.8V (80A)
立即购买 更多内容

产品详情

演示电路2089A是一款高电流、高效率、三相同步降压转换器，内置双相电流模式控制器LTC3880EUJ和双相从控制器LTC3870EUFD。LTC3880具有PMBus接口和电源系统管理功能。

此演示板的输入范围为7V至14V，且输出电压可在0.8V至1.8V范围内进行编程。4相操作时输出电流可高达80A。DC2089A有两个版本：DC2089A-A使用电流检测电阻，而DC2089A–B具有DCR电流检测功能。输出电压的出厂默认设置为1.0V。

可以使用PC重新配置LTC3880的电源管理功能，例如：标称 VOUT、裕量设定点、OV/UV限值、温度故障限值、时序参数、故障日志、故障响应、GPIO和其他功能。

资料

pdf icon

PDF

DC2089A - Schematic Download

124.00K

pdf icon

PDF

DC2089A - Demo Manual Download

1.00M

pdf icon

ZIP

DC2089A - Design Files Download

2.00M

更多 Arrow image
reference details image

DC2089A-B

LTC3880EUJ/LTC3870EUFD DCR SENSE Demo Board | 7V ≤ VIN ≤ 14V; VOUT = 0.8V to 1.8V @ 80A

zoom

DC2089A-B

LTC3880EUJ/LTC3870EUFD DCR SENSE Demo Board | 7V ≤ VIN ≤ 14V; VOUT = 0.8V to 1.8V @ 80A

download icon

下载

 print icon

打印
DC2089A-B
LTC3880EUJ/LTC3870EUFD DCR SENSE Demo Board | 7V ≤ VIN ≤ 14V; VOUT = 0.8V to 1.8V @ 80A
立即购买 更多内容

产品详情

Demonstration circuit 2089A is a high current, high efficiency, poly-phase synchronous buck converter featuring the LTC3880EUJ, a dual-phase current mode controller, and the LTC3870EUFD, a dual-phase slave controller. The LTC3880 has the PMBus interface and power system management functions.


The input range of this board is from 7V to 14V, and the output voltage can be programmed from 0.8V to 1.8V. The output current is up to 80A for 4-phase operation. The DC2089A has two versions, the DC2089A-A uses a current sense resistor, while the DC2089A–B has DCR current sensing. The factory default setting for the output voltage is 1.0V.


You can use a PC to reconfigure the power management features of the LTC3880 such as: nominal VOUT, margin set points, OV/UV limits, temperature fault limits, sequencing parameters, the fault log, fault responses, GPIO and other functionality.

资料

pdf icon

PDF

DC2089A - Schematic Download

124.00K

pdf icon

PDF

DC2089A - Demo Manual Download

1.00M

pdf icon

ZIP

DC2089A - Design Files Download

2.00M

更多 Arrow image
reference details image

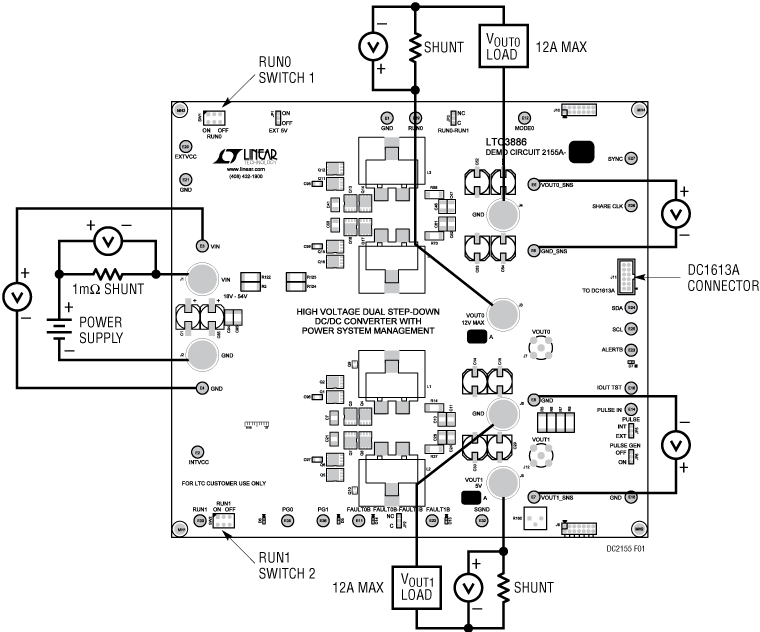

DC2155A-B

LTC3886UKG/LTC3870UFD演示板(RSENSE) | 4相单输出PMBus降压器件，18V≤VIN≤54V，VOUT=12V（48A，150kHz）

zoom

DC2155A-B

LTC3886UKG/LTC3870UFD演示板(RSENSE) | 4相单输出PMBus降压器件，18V≤VIN≤54V，VOUT=12V（48A，150kHz）

download icon

下载

 print icon

打印
DC2155A-B
LTC3886UKG/LTC3870UFD演示板(RSENSE) | 4相单输出PMBus降压器件，18V≤VIN≤54V，VOUT=12V（48A，150kHz）
立即购买 更多内容

产品详情

演示电路2155A提供两种配置。DC2155A-A是一款双路输出同步降压转换器，内置双相电流模式控制器LTC3886。DC2155A-B是一款单路输出同步降压转换器，采用四种相位工作：两种来自LTC3886，两种来自LTC3870相位扩展器。两种版本均具有PMBus接口和数字电源系统管理功能。

资料

pdf icon

PDF

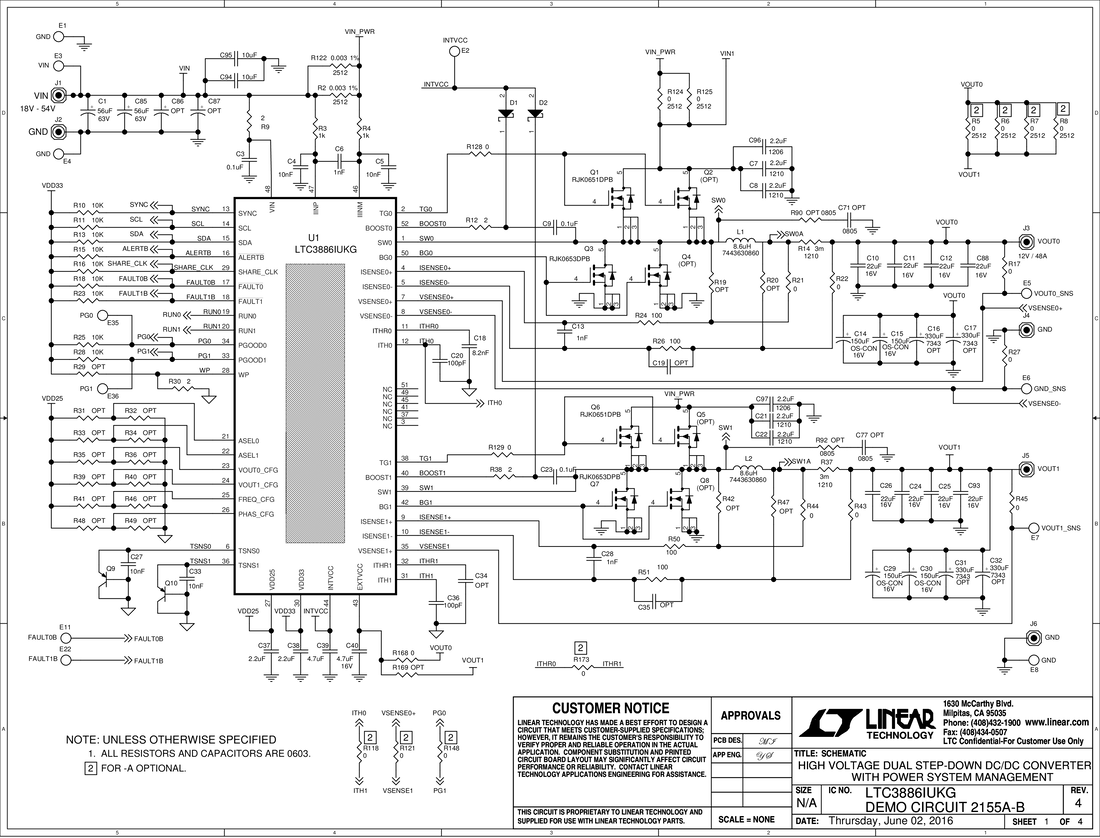

DC2155A-B - Schematic Download

130.00K

pdf icon

ZIP

DC2155A-B - Design Files Download

10.00M

pdf icon

PDF

DC2155A - Demo Manual (Rev.C) Download

3.00M

更多 Arrow image

评估套件3

evaluation kit item images

DC2089A-A

LTC3880EUJ/LTC3870EUFD RSENSE演示板| 7V ≤ VIN≤ 14V；VOUT = 0.8V至1.8V (80A)
evaluation kit item images

DC2089A-B

LTC3880EUJ/LTC3870EUFD DCR SENSE Demo Board | 7V ≤ VIN ≤ 14V; VOUT = 0.8V to 1.8V @ 80A
evaluation kit item images

DC2155A-B

LTC3886UKG/LTC3870UFD演示板(RSENSE) | 4相单输出PMBus降压器件，18V≤VIN≤54V，VOUT=12V（48A，150kHz）

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3880 - Step-Down (Buck) Regulators, LTC3870 - Step-Down (Buck) Regulators Download
