概览

优势和特点

  • 低工作 IQ：28μA（一个通道接通）
  • 双降压加单升压同步控制器
  • 通过低至 2.5V 的冷启动，输出保持稳定
  • 宽偏置输入电压范围：4.5V 至 38V
  • 降压型输出电压范围：0.8V ≤ VOUT ≤ 24V
  • 升压输出电压高达 60V
  • RSENSE 或 DCR 电流检测
  • 适用于升压同步 MOSFET 的 100% 占空比，即使在 Burst Mode® 操作时
  • 可锁相频率（75 kHz 至 850kHz）
  • 可编程固定频率（50 kHz 至 900kHz）
  • 轻负载时可选择连续、脉冲跳跃或低纹波 Burst Mode 操作
  • 极低降压工作压差：99% 占空比
  • 可调输出电压软启动或跟踪
  • 低关断 IQ：10μA
  • 小型 38 引脚 5mm × 7mm QFN 和 TSSOP 封装

产品详情

LTC3859AL 是一款高性能三输出（降压/升降压）同步 DC/DC 开关稳压器控制器，可驱动全部 N 通道功率 MOSFET 级。恒定频率电流模式架构允许高达 850kHz 的可锁相开关频率。LTC3859AL 在 4.5V 至 38V 的宽输入电源范围内工作。当偏离升压转换器的输出或其他辅助电源时，LTC3859AL 可在启动后以低至 2.5V 的输入电源电压运行。

28μA 空载静态电流可延长电池供电系统的运行时间。OPTI-LOOP 补偿可以在较大的输出电容和 ESR 值范围内优化瞬态响应。LTC3859AL 具有针对降压的精确的 0.8V 基准电压、针对升压的 1.2V 基准电压，以及电源正常输出指示器。轻负载时，PLLIN/MODE 引脚选择以 Burst Mode 操作、脉冲跳跃模式或连续电感器电流模式操作。

与 LTC2859 和 LTC3859A 相比，LTC3859AL​ 是完全引脚兼容，但具有较低的 Burst Mode 操作 IQ （一个通道接通时 28µA）。

静态电流 (Burst Mode) 注意
LTC3859AL 28μA - 一个通道接通，降压型
38μA - 三个通道全部接通		 INTVCC 引脚上的​内箝位
LTC3859A 55μA - 一个通道接通，降压型
80μA - 三个通道全部接通		 INTVCC 引脚上的​内箝位。对于新设计，我们建议使用 LTC3859AL
LTC3859 55μA - 一个通道接通，降压型
80μA - 三个通道全部接通		 对于新设计，我们建议使用 LTC3859AL


应用

  • 汽车始终开启系统和启停系统
  • 电池供电的数字设备
  • 分布式直流电源系统
  • 多输出升降压应用​

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

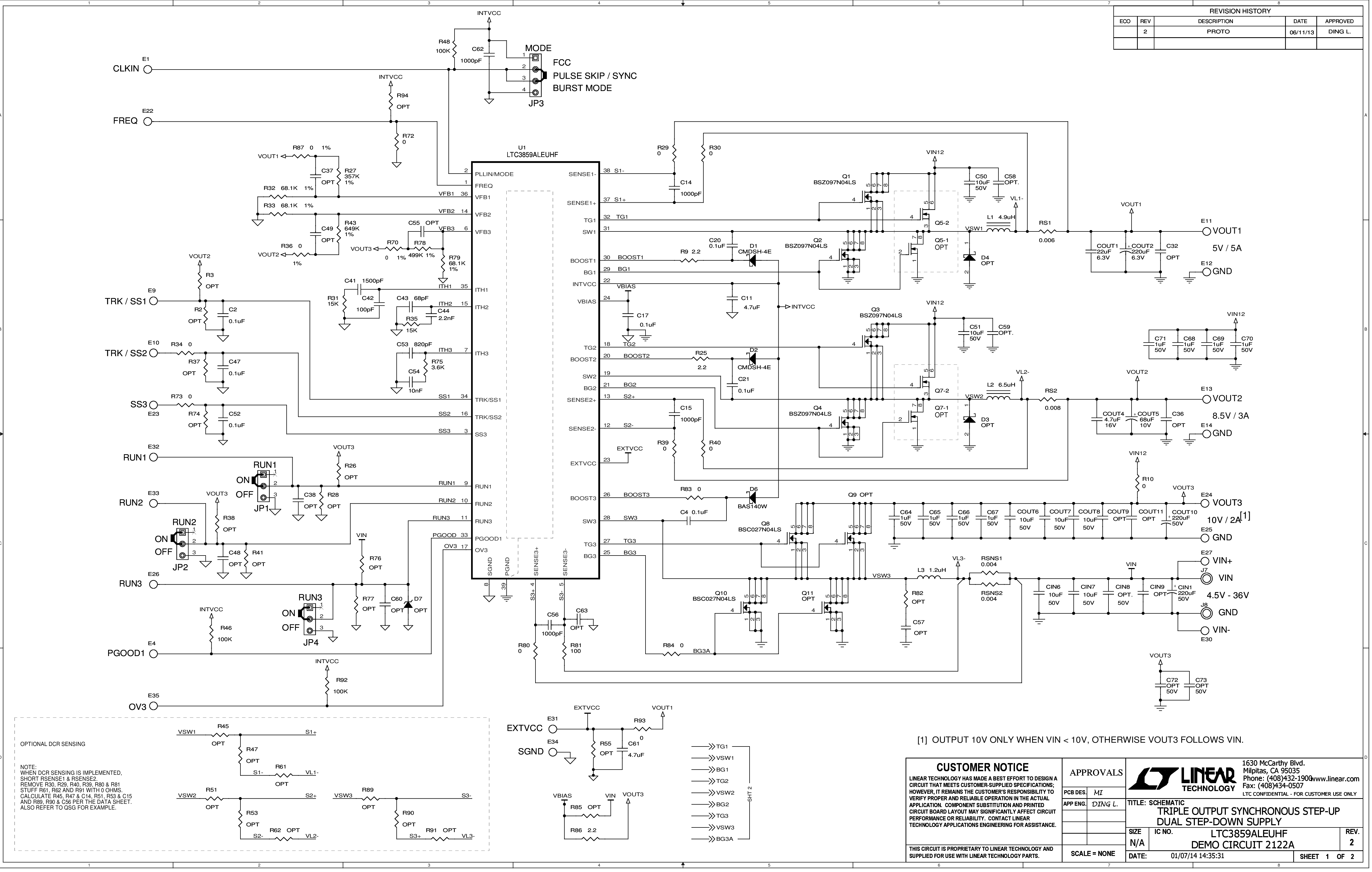

评估套件 (1)

参考资料

  • 查看全部 (3)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    LTC3859
    LTC3859AL

    LTpowerCAD

    LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

    如要打开此电路的项目文件，请执行以下操作：

    第1步：下载并在计算机上安装LTpowerCAD。

    第2步：单击下面的链接，下载特定器件项目文件。

    第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。

    LTPowerCAD

    LTpowerCAD项目文件

    LTC3859AL Project - 8V-36Vin to 5V/5A
    LTC3859AL Project - 4.5V-8V to 10V/2A

    LTpowerCAD中提供以下器件的设计工具：

    LTC3859AL(BOOST)
    LTC3859AL(BUCK)

    配套产品推荐

    LTC3859AL 配套产品

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTC3859ALEFE#PBF 材料声明 质量和可靠性 38-Lead TSSOP w/ EP
    LTC3859ALEFE#TRPBF 材料声明 质量和可靠性 38-Lead TSSOP w/ EP
    LTC3859ALEUHF#PBF 材料声明 质量和可靠性 38-Lead QFN (5mm x 7mm w/ EP)
    LTC3859ALEUHF#TRPBF 材料声明 质量和可靠性 38-Lead QFN (5mm x 7mm w/ EP)
    LTC3859ALHFE#PBF 材料声明 质量和可靠性 38-Lead TSSOP w/ EP
    LTC3859ALHFE#TRPBF 材料声明 质量和可靠性 38-Lead TSSOP w/ EP
    LTC3859ALHUHF#PBF 材料声明 质量和可靠性 38-Lead QFN (5mm x 7mm w/ EP)
    LTC3859ALHUHF#TRPBF 材料声明 质量和可靠性 38-Lead QFN (5mm x 7mm w/ EP)
    LTC3859ALHUHF#WPBF 材料声明 质量和可靠性 38-Lead QFN (5mm x 7mm w/ EP)
    LTC3859ALHUHF#WTRPBF 材料声明 质量和可靠性 38-Lead QFN (5mm x 7mm w/ EP)
    LTC3859ALIFE#PBF 材料声明 质量和可靠性 38-Lead TSSOP w/ EP
    LTC3859ALIFE#TRPBF 材料声明 质量和可靠性 38-Lead TSSOP w/ EP
    LTC3859ALIUHF#PBF 材料声明 质量和可靠性 38-Lead QFN (5mm x 7mm w/ EP)
    LTC3859ALIUHF#TRPBF 材料声明 质量和可靠性 38-Lead QFN (5mm x 7mm w/ EP)
    LTC3859ALIUHF#WPBF 材料声明 质量和可靠性 38-Lead QFN (5mm x 7mm w/ EP)
    LTC3859ALIUHF#WTRPBF 材料声明 质量和可靠性 38-Lead QFN (5mm x 7mm w/ EP)
    LTC3859ALMPFE#PBF 材料声明 质量和可靠性 38-Lead TSSOP w/ EP
    LTC3859ALMPFE#TRPBF 材料声明 质量和可靠性 38-Lead TSSOP w/ EP
    LTC3859ALMPUHF#PBF 材料声明 质量和可靠性 38-Lead QFN (5mm x 7mm w/ EP)
    LTC3859ALMPUHF#TRPBF 材料声明 质量和可靠性 38-Lead QFN (5mm x 7mm w/ EP)
