LTC3828

具跟踪功能的双通道、两相、降压型控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 双通道、180° 定相控制器降低了所需的输入电容和电源感应噪声
  • 提供了对两个输出的跟踪
  • 恒定频率电流模式控制
  • 宽 VIN 范围:工作时为 4.5V 至 28V
  • 电源良好输出电压指示器
  • 可调软起动电流斜坡上升
  • 折返输出电流限制功能在启动期间被停用
  • 在软起动间隔期间无反向电流
  • 用于三相、四相、六相操作的时钟输出
  • 双路 N 沟道 MOSFET 同步驱动
  • ±1% 输出电压准确度
  • 可锁相固定频率:260kHz 至 550kHz
  • OPTI-LOOP® 补偿较大限度地减小了 COUT
  • 非常低压差操作:99% 占空比
  • 具输出过压保护功能
  • 小外形 28 引脚 SSOP 和 5mm x 5mm QFN 封装
更多细节
show more Icon

LTC®3828 是一款双通道、高性能、降压型开关稳压器控制器,用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 550kHz 的可锁相频率。TRCKSS 引脚提供了软起动和跟踪功能。在那些需要跟踪两个以上电压的应用中,可以采用菊链方式将多个 LTC3828 连接起来使用。

OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。精准的 0.8V 基准和电源良好输出指示器可兼容 4.5V 至 28V (最大值为 30V) 的宽输入电源范围,从而能够适应所有的电池化学组成。

RUN 引脚独立地控制其各自的通道。FCB/PLLIN 引脚负责在突发模式 (Burst Mode®)操作、跳周期模式和连续电流模式之间进行选择。电流折返可以对短路情况下的 MOSFET 热耗散加以限制。反向电流和电流折返功能在软起动期间被停用。




应用

  • 电信基础设施
  • ASIC 电源
  • 工业设备



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3828EG#PBF
  • HTML
  • HTML
LTC3828EG#TRPBF
  • HTML
  • HTML
LTC3828EUH#PBF
  • HTML
  • HTML
LTC3828EUH#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

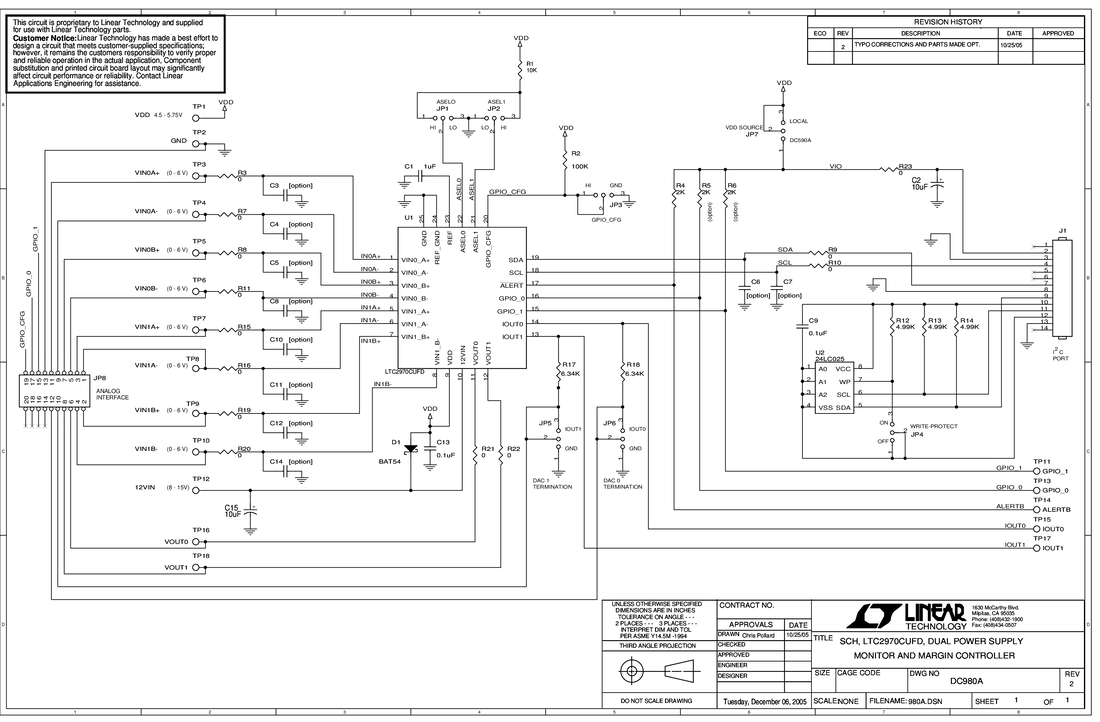

DC980A/B

LTC2970演示板 | 双路电源监控器和裕量调节控制器[需要DC590]

zoom

DC980A/B

LTC2970演示板 | 双路电源监控器和裕量调节控制器[需要DC590]

LTC2970演示板 | 双路电源监控器和裕量调节控制器[需要DC590]

产品详情

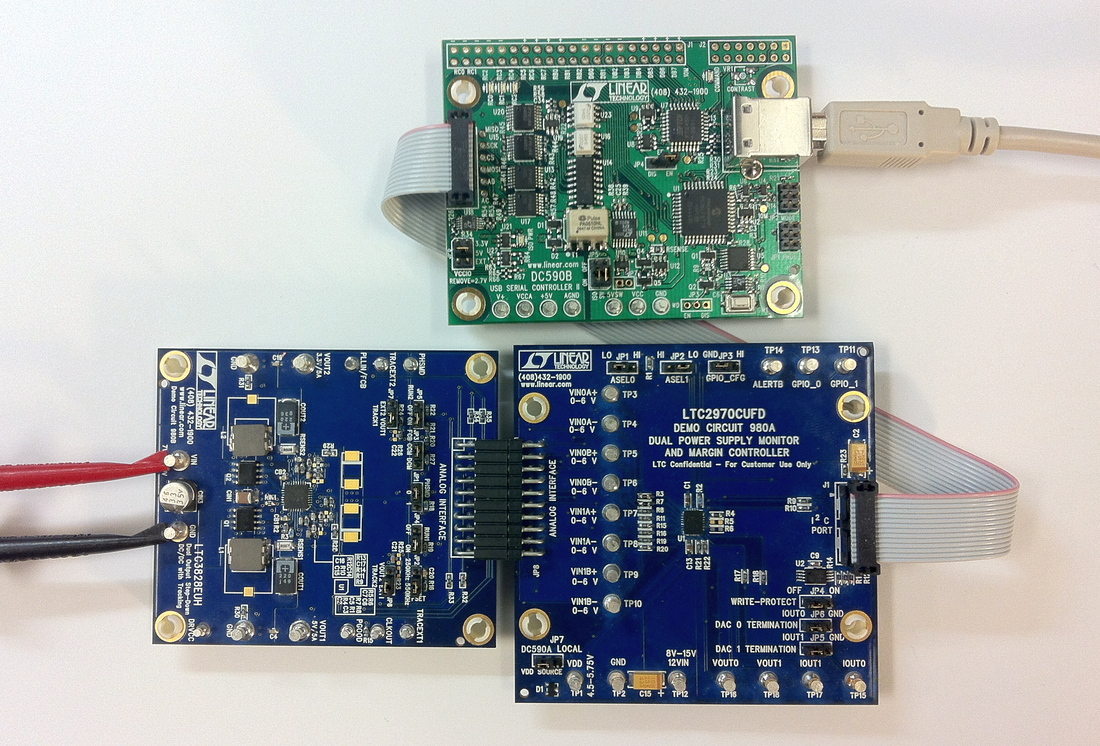

DC980A和DC980B均为演示系统,用于展示具有I2C接口的双路电源监控器和裕量调节控制器LTC2970。DC980A板包含LTC2970器件,而DC980B板包含LTC3828双通道DC/DC控制器。两个电路板均通过一个20引脚连接器相互连接。DC980B板内置双路输出、2相同步降压稳压器LTC3828。LTC2970的两个电压缓冲型8位IDAC可以对LTC3828输出电压进行高精度裕量调节。IDAC可配置为使用ADC进行反馈,将电源伺服到所需电压。DC980B预配置了3.3V和5V电源轨电压

reference details image

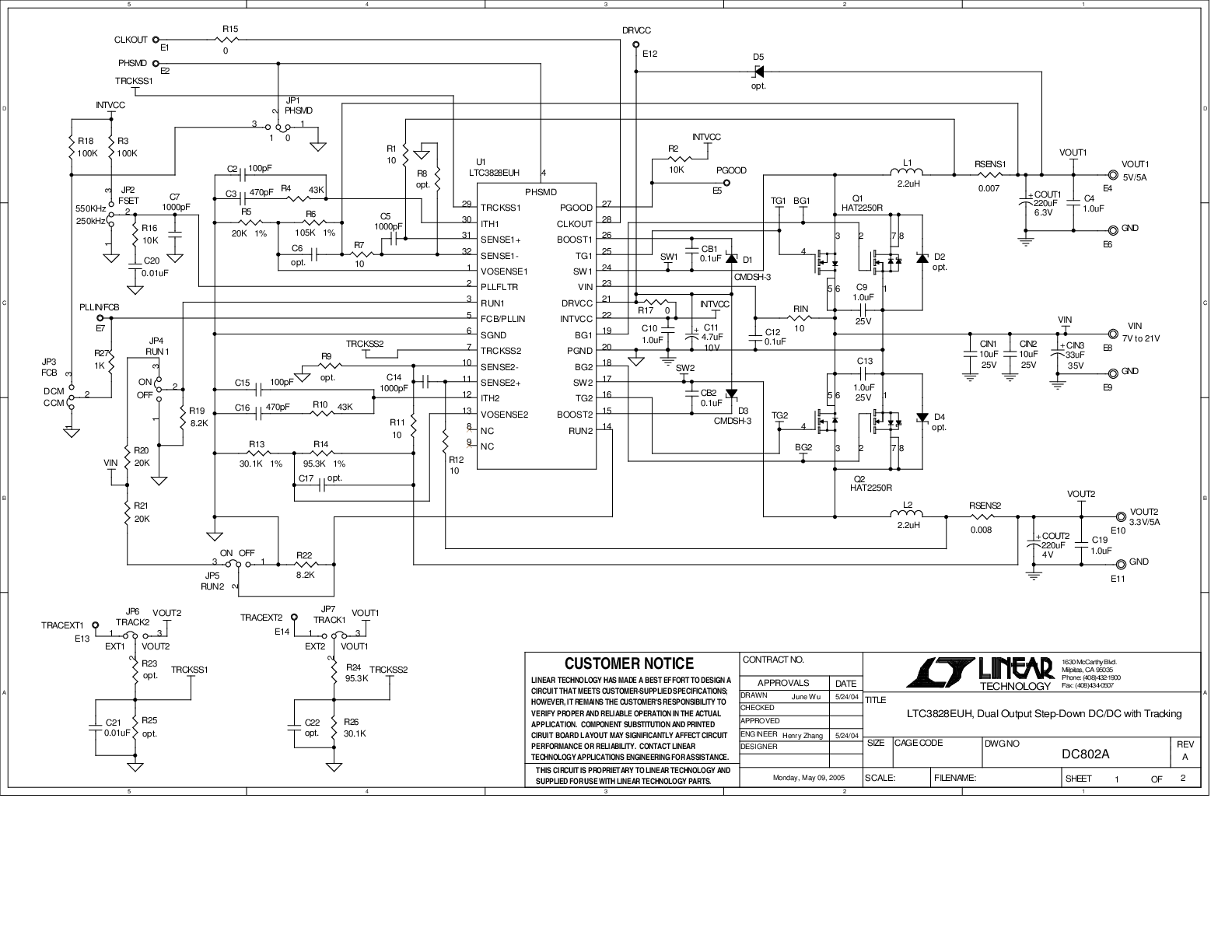

DC802A

LTC3828EUH演示板 | 2相,跟踪,7V ≤ VIN ≤ 21V;VOUT1 = 5V (5A),VOUT2 = 3.3V (5A)

zoom

DC802A

LTC3828EUH演示板 | 2相,跟踪,7V ≤ VIN ≤ 21V;VOUT1 = 5V (5A),VOUT2 = 3.3V (5A)

LTC3828EUH演示板 | 2相,跟踪,7V ≤ VIN ≤ 21V;VOUT1 = 5V (5A),VOUT2 = 3.3V (5A)

产品详情

演示电路802内置LTC3828EUH,这是一款双路输出、2相同步降压控制器。该演示板的输入电压范围为7V至21V。输出分别为5V/5A和3.3V/5A。

reference details image

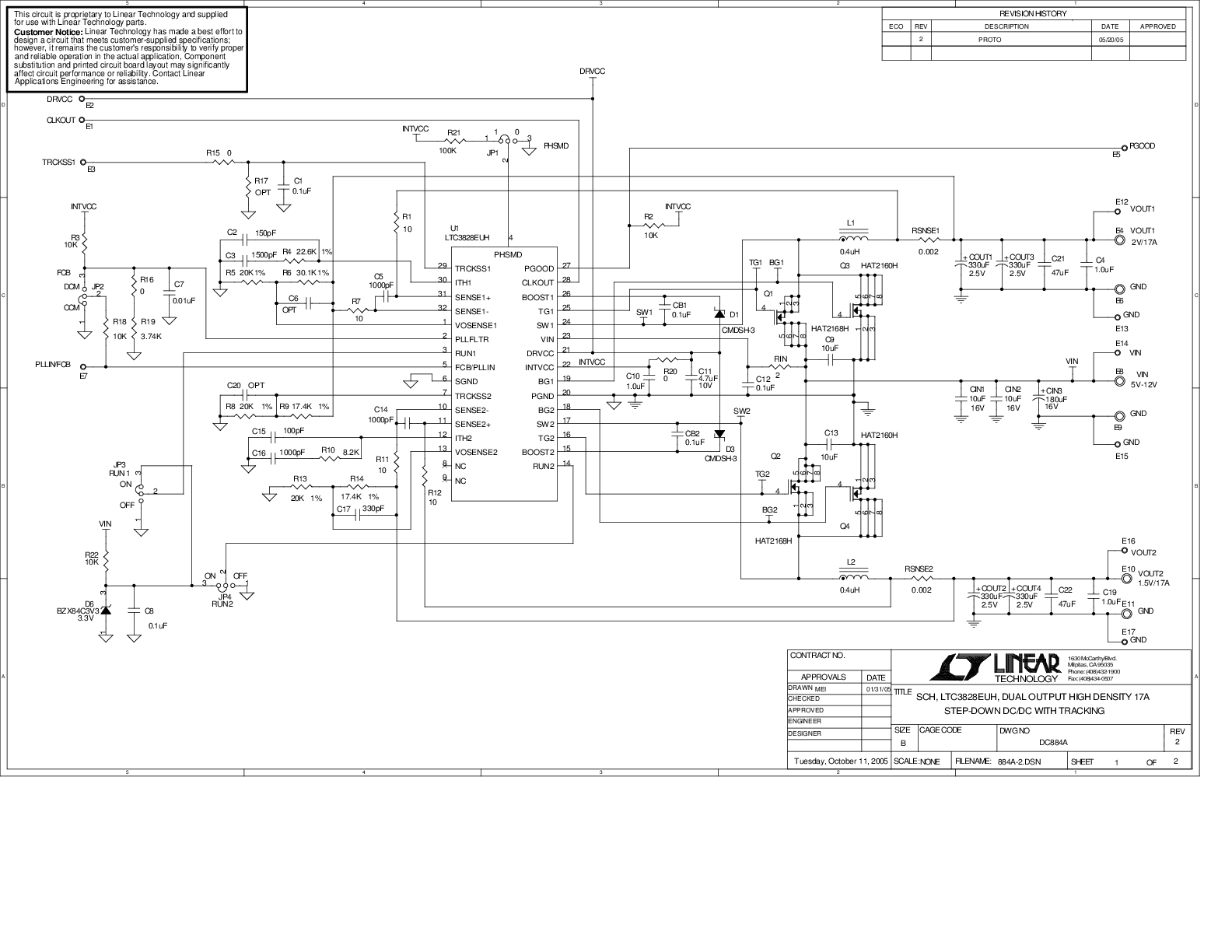

DC884A
