LTC3728L

量产

双输出、550kHz、两相同步降压型开关稳压器

产品模型: 17

Viewing:

概述

双输出 180° 定相控制器减小了所需的输入电容以及由电源引起的噪声
OPTI-LOOP^® 补偿使得输出电容 (C_OUT) 最小化
输出电压准确度达 ±1% (LTC3728LC)
电源状态良好输出电压指示器
250kHz 至 550kHz 的可锁相固定频率
双 N 沟道 MOSFET 同步驱动
宽 V_IN 范围：4.5V 至 28V 工作电压
非常低压差操作：占空比为 99%

可调软启动电流斜坡上升
折返输出电流限制
具备失效选项的闭锁短路停机功能
输出过压保护
低停机静态电流 I_Q：20µA
5V 和 3.3V 稳压器
三种可选的工作模式：恒定频率、突发模式 (Burst Mode^®) 操作和 PWM
5mm x 5mm QFN 和 28 引脚窄体 SSOP 封装

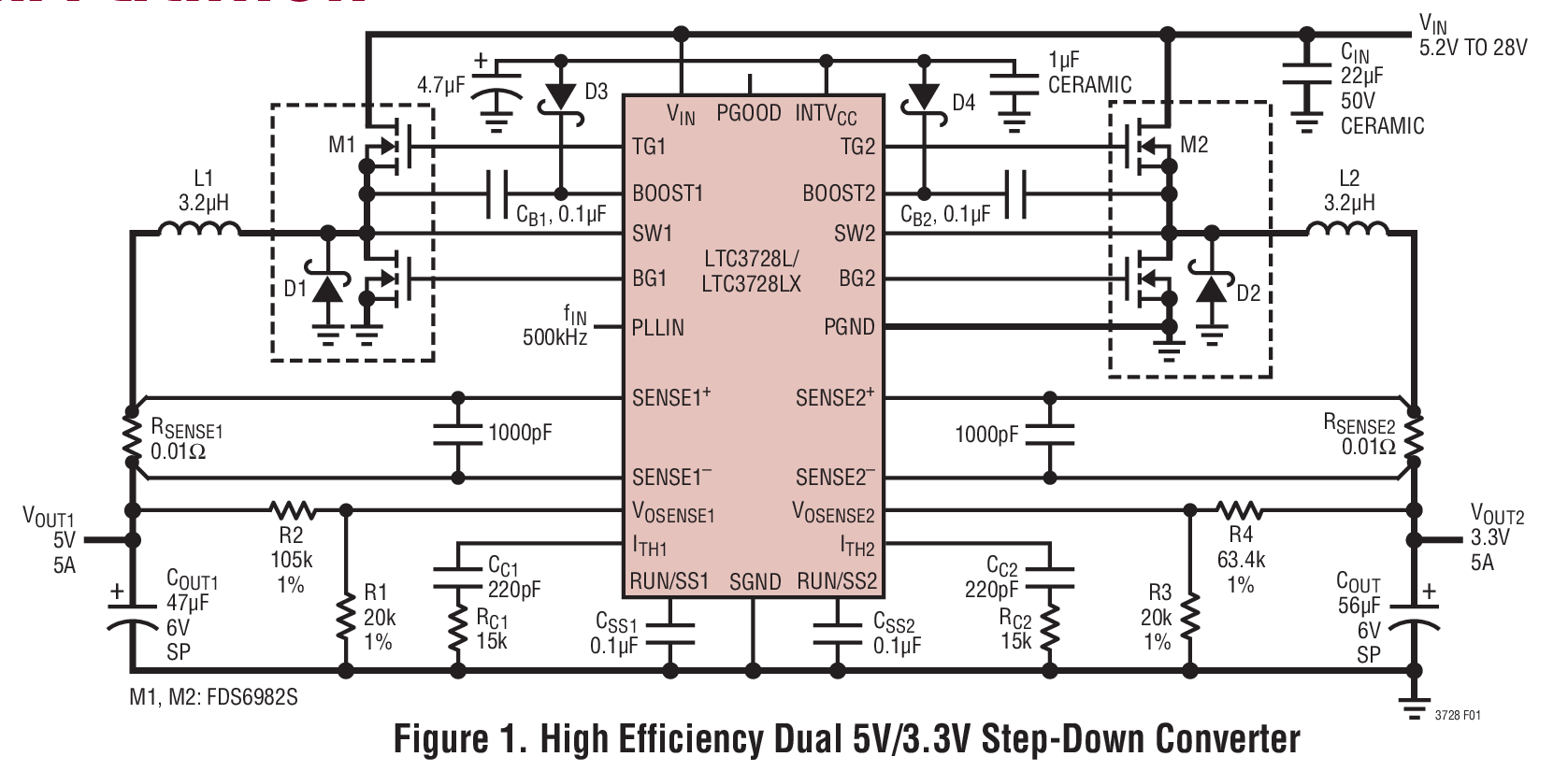

LTC^®3728L / LTC3728LX 是驱动全部 N 沟道同步功率 MOSFET 级的高性能双输出降压型开关稳压控制器。它所采用的恒定频率电流模式架构可提供高达 550kHz 的可锁相频率。通过使两个控制器输出级异相工作以较大限度地减少由输入电容器的 ESR 所引起的功耗和噪声。

OPTI-LOOP 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。精准的 0.8V 基准和电源状态良好输出指示器可与未来的微处理器相兼容，而且，4.5V 至 28V (最大值为 30V) 的宽输入电源电压范围囊括了所有的化学电池。

用于每个控制器的一个 RUN/SS 引脚提供了软启动和任选的定时短路停机功能。当过流闭锁停用时，电流折返可对 MOSFET 在短路条件下的功耗加以限制。输出过压保护电路闭锁在低端 MOSFET 上，直到 V_OUT 恢复至正常值。FCB 模式引脚能在突发模式、恒定频率模式和连续电感器电流模式之间进行选择，或对一个副端绕组实施稳压。LTC3728L / LTC3728LX 包括一个电源状态良好输出引脚，当两个输出均位于其设计调整点的 7.5% 以内时，该引脚将发出指示信号。

应用

笔记本计算机和掌上型计算机
电信系统
便携式仪表
电池供电型数字设备
DC 功率分配系统

产品模型: 17

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

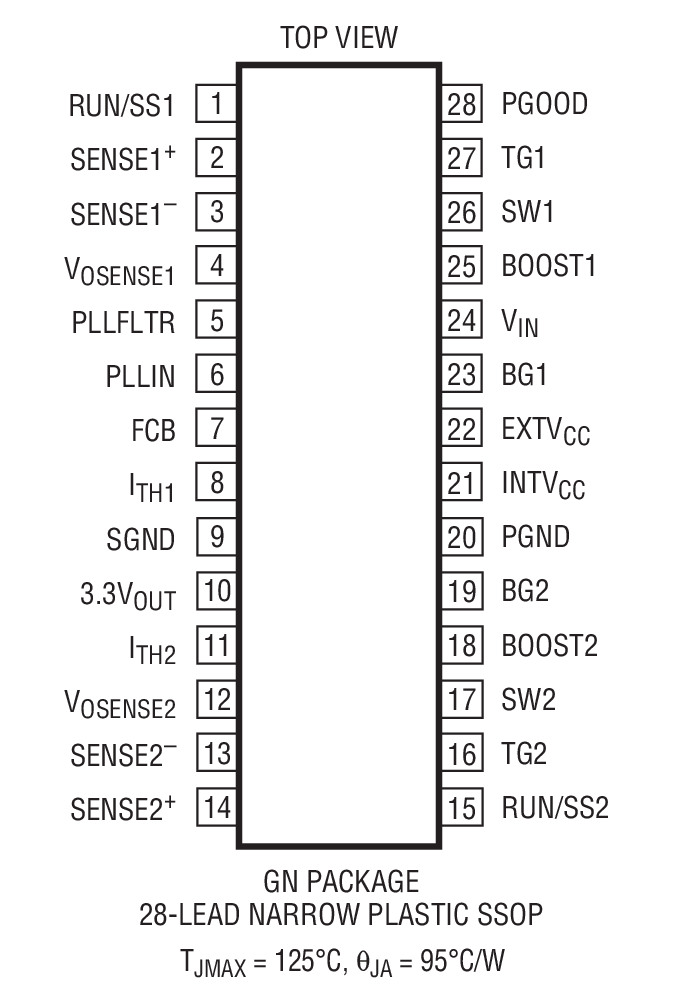

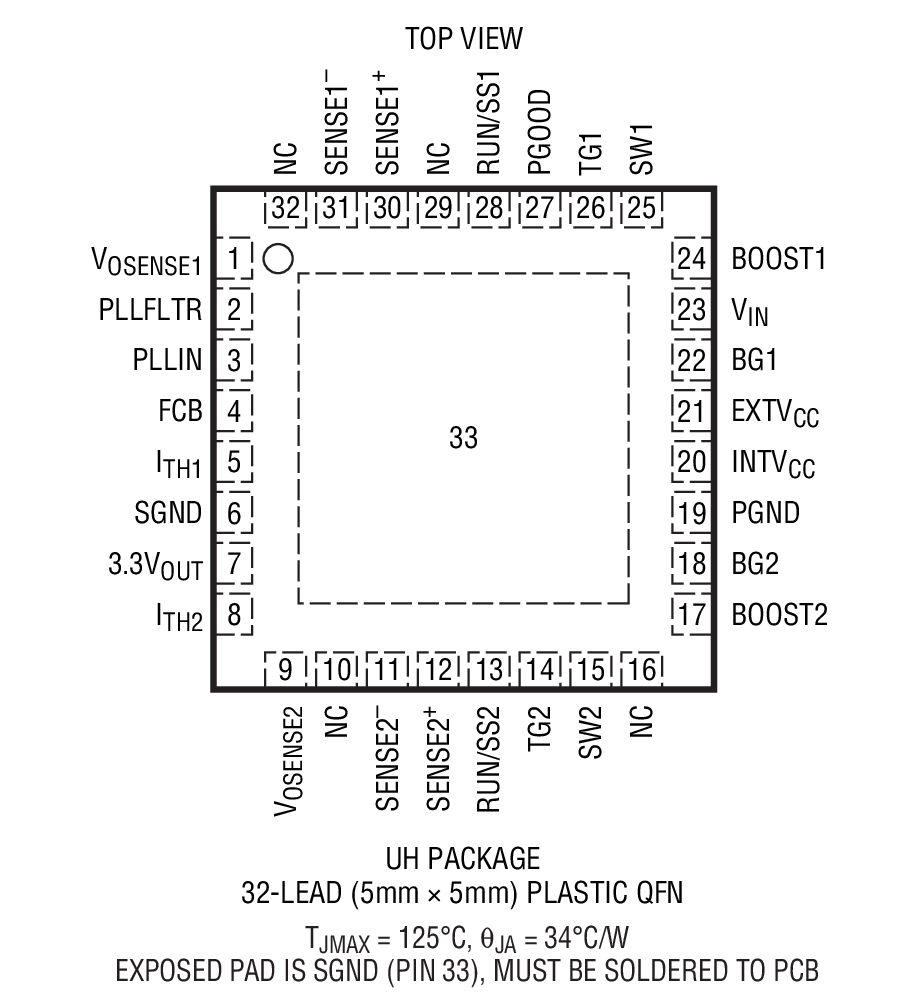

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3728LCGN#PBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LCGN#TRPBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LCUH#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LCUH#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LEGN#PBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LEGN#TRPBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LEUH#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LEUH#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LIGN#PBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LIGN#TRPBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LIUH#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LIUH#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LIUH-1#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LXCUH#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LXCUH#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LZEUH#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3728LZEUH#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 3, 2024 - 24_0235 (QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
		PCN24_0235_Form Material_Report Other Delta Qualification Matrix
LTC3728LCGN#PBF	量产
LTC3728LCGN#TRPBF	量产
LTC3728LEGN#PBF	量产
LTC3728LEGN#TRPBF	量产
LTC3728LIGN#PBF	量产
LTC3728LIGN#TRPBF	量产
8月 10, 2022 - 22_0177 Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
		PCN22_0177_Form Material_Report Delta Qualification Matrix
LTC3728LCGN#PBF	量产
LTC3728LCGN#TRPBF	量产
LTC3728LEGN#PBF	量产
LTC3728LEGN#TRPBF	量产
LTC3728LIGN#PBF	量产
LTC3728LIGN#TRPBF	量产
4月 17, 2025 - 25_0043 Change of Gold to Copper Wire and BOM (Automotive)
		PCN25_0043_Form Material_Report Delta Qualification Matrix Qualification Results Summary
LTC3728LCUH#PBF	量产
LTC3728LCUH#TRPBF	量产
LTC3728LIUH#PBF	量产
LTC3728LIUH#TRPBF	量产
LTC3728LXCUH#PBF	量产
LTC3728LXCUH#TRPBF	量产
LTC3728LZEUH#PBF	量产
LTC3728LZEUH#TRPBF	量产
2月 14, 2025 - 25_0017 Bond Wire Change from Gold to Copper
		PCN25_0017_Form Material_Report Qualification Results Summary
LTC3728LIUH-1#PBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
振荡器 2
LTC6908		具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
LTC6909	量产	采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

部分模型	产品周期	描述
LTC3850	量产	双通道路、两相同步降压型开关控制器

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LTC3728
LTC3728L

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTC3728LEUH Demo Board | Dual Output, 5V to 24VIN, 5VOUT1 @ 4A, 3.3VOUT2 @ 5A

立即购买更多内容

产品详情

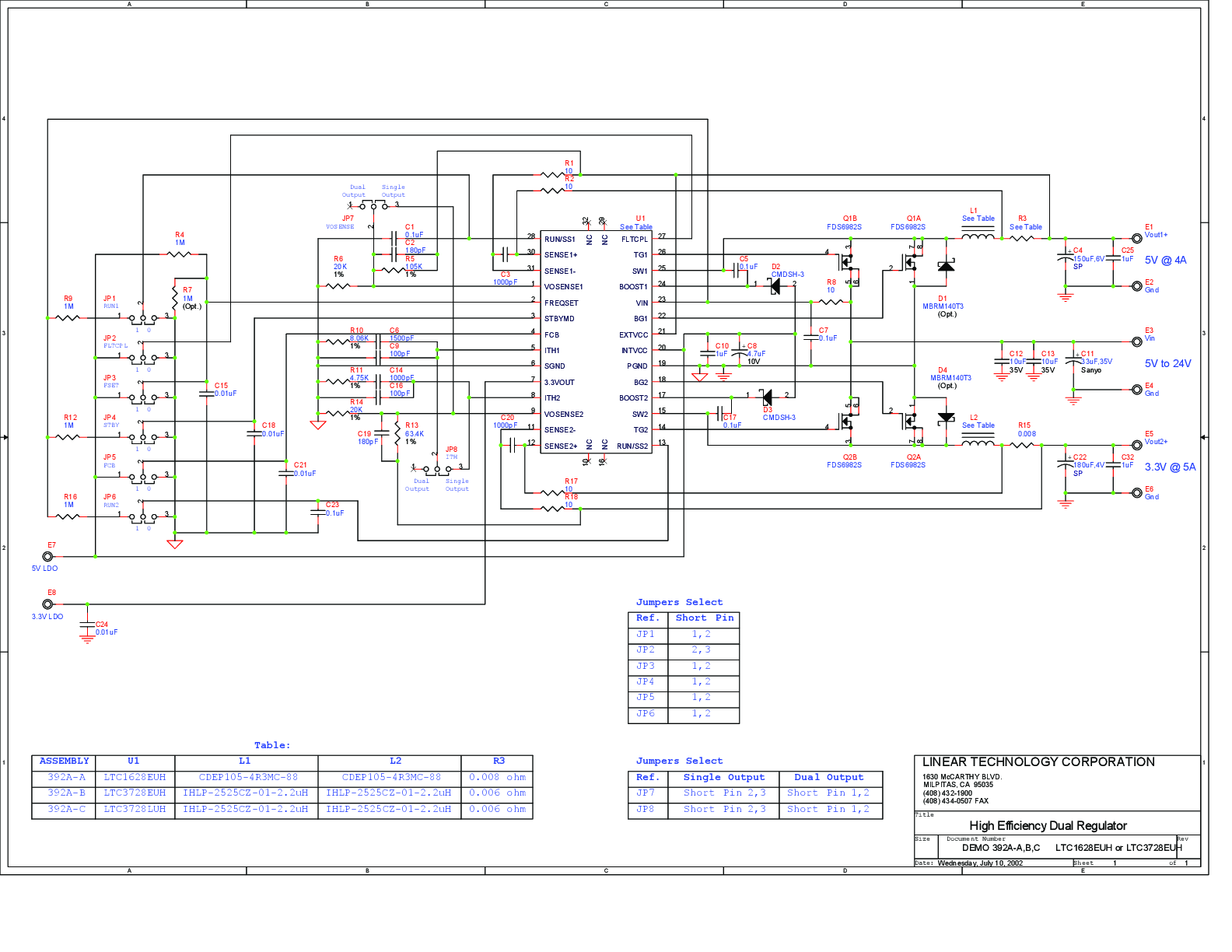

Demonstration circuit 392 is a dual output, step-down, synchronous buck converter featuring either the 150kHz to 300kHz LTC1628EUH controller (DC392A-A), the 250kHz to 550kHz LTC3728EUH (DC392A-B) or 250kHz to 550kHz LTC3728LUH (DC392A-C). It operates with an input voltage range of 7V to 24V and provides 3.3V @ 5A and 5V @ 4A at its output. The LTC3728L has a lower maximum input voltage than the LTC3728 (28V vs. 36V) and thus is more cost effective.

资料

DC392A - Schematic
2009/9/24

DC392A - Design File
2009/9/24

DC392A - Demo Manual
2009/9/24

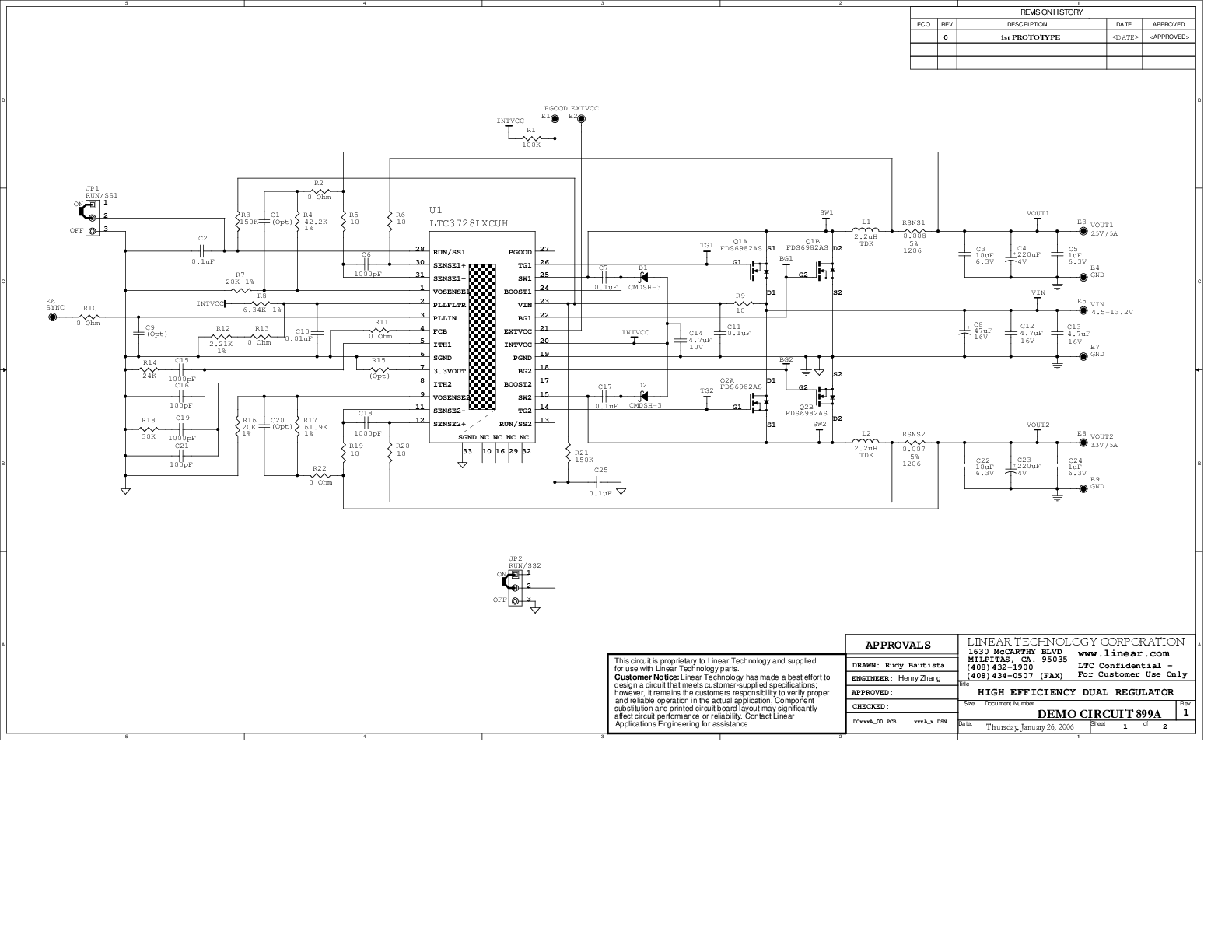

LTC3728LXCUH演示板 | 2相， 4.5V ≤ VIN ≤ 13.2V， VOUT1 = 2.5V (5A)， VOUT2 = 3.3V (5A)

立即购买更多内容

产品详情

演示电路899是一款高效率电源，内置双路输出、双相同步降压稳压器LTC3728LX（未进行冷却测试，1.5%精度VREF）。虽然LTC3728LX控制器可以接受高达30V（最大值）Vin的电压，但演示板的输入电压范围为4.5V至13.2V。输出电压为2.5V (5A)和3.3V (5A)。

资料

DC899A - Demo Manual
2009/9/24

DC899A - Design File
2009/9/24

DC899A - Schematic
2009/9/24

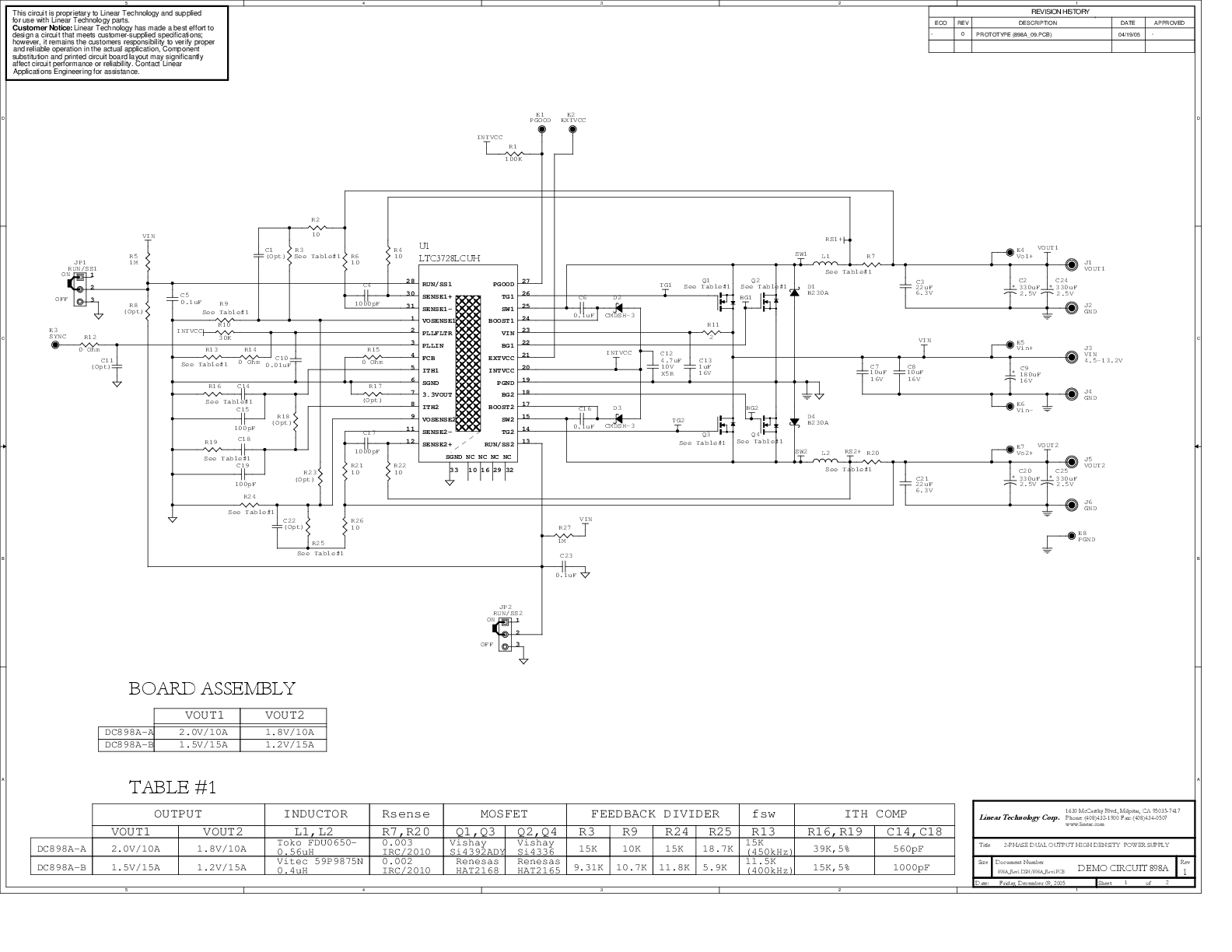

LTC3728LCUH演示板 | 4.5V ≤ VIN ≤ 13.2V，VOUT1 = 2V (10A)，VOUT2 = 1.8V (10A)
