LTC3311/
LTC3311-X

5V、12.5A同步降压型Silent Switcher稳压器,采用3mm x 3mm LQFN封装

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
特性
  • 兼容 LTC3310/LTC3310S 和 LTC3311S 引脚
  • Silent Switcher® 架构:
    • 超低 EMI 辐射
  • 高效率 - 4.5mΩ NMOS 和 16mΩ PMOS
  • 宽带宽,快速瞬态响应
  • 安全承受过载电感饱和
  • VIN 范围:2.25V 至 5.5V
  • VOUT 范围:0.5V 至 VIN
  • VOUT 精度:远程检测精度为 ±1%
  • 峰值电流模式控制
  • 最短接通时间:35ns
  • 可编程频率至 5MHz
  • 精密 400mV 启用阈值,关断电流为 1µA
  • 输出软启动与电压跟踪
  • 电源正常输出
  • 裸片温度监视器
  • 在强制连续模式下,可配置为并联功率级
  • 耐热性能增强 3mm × 3mm LQFN 封装
  • 符合汽车应用的 AEC-Q100 标准
更多细节
show more Icon

LTC3311是一款非常小巧的低噪声单芯片降压型DC/DC转换器,能够通过2.25V至5.5V输入,提供最高12.5A输出电流。该器件采用Silent Switcher 1架构,配有内部热回路旁置电容,可以在最高5MHz开关频率下实现低EMI和高效率。对于具有更高功率要求的系统,易于实现多相并行转换器。

LTC3311采用恒定频率、峰值电流模式控制架构,可实现快速瞬态响应。500mV基准电压源可实现低电压输出。100%占空比操作,可实现低压降。

其他特性包括指示输出处于稳压状态的电源良好信号、精准使能阈值、输出过压保护、热关断、温度监视器、时钟同步、模式选择和输出短路保护。该器件采用紧凑的18引脚3mm × 3mm LQFN封装。

应用

  • 汽车/工业/通信
  • 服务器、电信电源
  • 分布式直流电源系统(POL)
  • FPGA、ASIC、 μP 内核电源

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3311HV#PBF
  • HTML
  • HTML
LTC3311HV#TRMPBF
  • HTML
  • HTML
LTC3311HV#TRPBF
  • HTML
  • HTML
LTC3311HV#WPBF
  • HTML
  • HTML
LTC3311HV#WTRMPBF
  • HTML
  • HTML
LTC3311HV#WTRPBF
  • HTML
  • HTML
LTC3311JV#PBF
  • HTML
  • HTML
LTC3311JV#TRMPBF
  • HTML
  • HTML
LTC3311JV#TRPBF
  • HTML
  • HTML
LTC3311JV#WPBF
  • HTML
  • HTML
LTC3311JV#WTRMPBF
  • HTML
  • HTML
LTC3311JV#WTRPBF
  • HTML
  • HTML
LTC3311JV-0.75#PBF
  • HTML
  • HTML
LTC3311JV-0.75#TRMPBF
  • HTML
  • HTML
LTC3311JV-0.75#TRPBF
  • HTML
  • HTML
LTC3311JV-0.75#WPBF
  • HTML
  • HTML
LTC3311JV-0.75#WTRMPBF
  • HTML
  • HTML
LTC3311JV-0.75#WTRPBF
  • HTML
  • HTML
LTC3311JV-0.85#PBF
  • HTML
  • HTML
LTC3311JV-0.85#TRMPBF
  • HTML
  • HTML
LTC3311JV-0.85#TRPBF
  • HTML
  • HTML
LTC3311JV-0.85#WPBF
  • HTML
  • HTML
LTC3311JV-0.85#WTRMPBF
  • HTML
  • HTML
LTC3311JV-0.85#WTRPBF
  • HTML
  • HTML
LTC3311JV-0.875#PBF
  • HTML
  • HTML
LTC3311JV-0.875#TRMPBF
  • HTML
  • HTML
LTC3311JV-0.875#TRPBF
  • HTML
  • HTML
LTC3311JV-0.875#WPBF
  • HTML
  • HTML
LTC3311JV-0.875#WTRMPBF
  • HTML
  • HTML
LTC3311JV-0.875#WTRPBF
  • HTML
  • HTML
LTC3311JV-1#PBF
  • HTML
  • HTML
LTC3311JV-1#TRMPBF
  • HTML
  • HTML
LTC3311JV-1#TRPBF
  • HTML
  • HTML
LTC3311JV-1#WPBF
  • HTML
  • HTML
LTC3311JV-1#WTRMPBF
  • HTML
  • HTML
LTC3311JV-1#WTRPBF
  • HTML
  • HTML

软件和型号相关生态系统

评估套件 6

reference details image

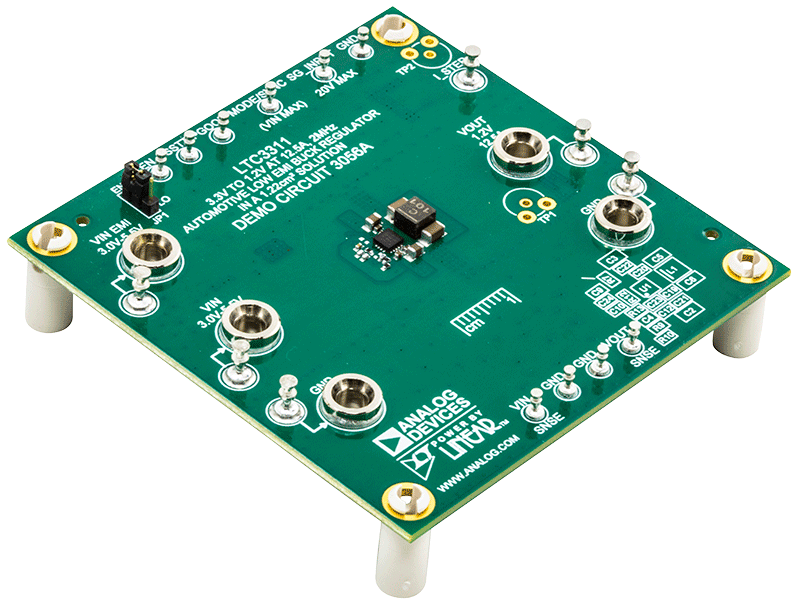

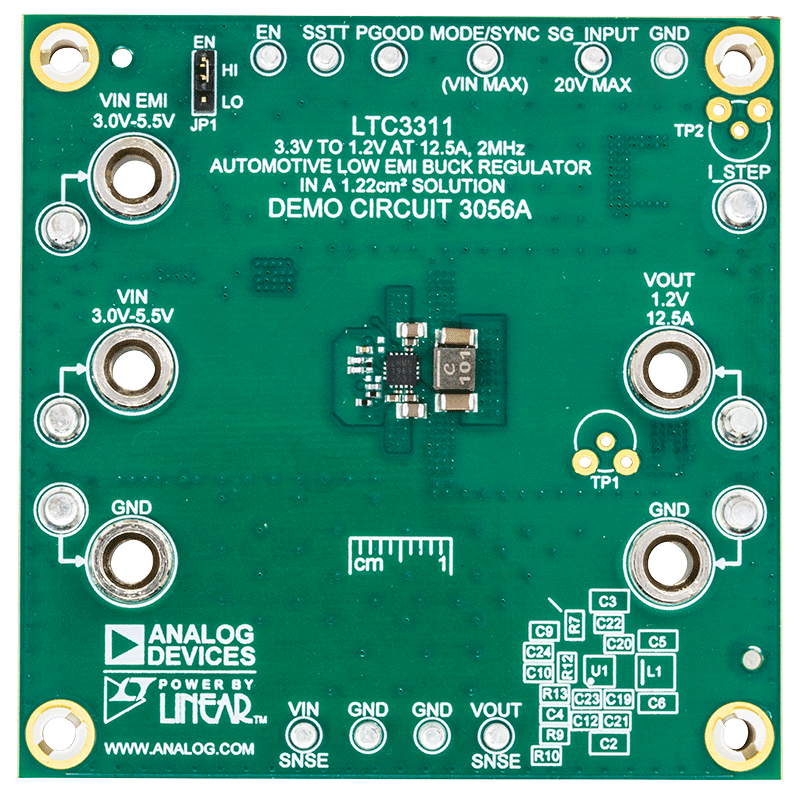

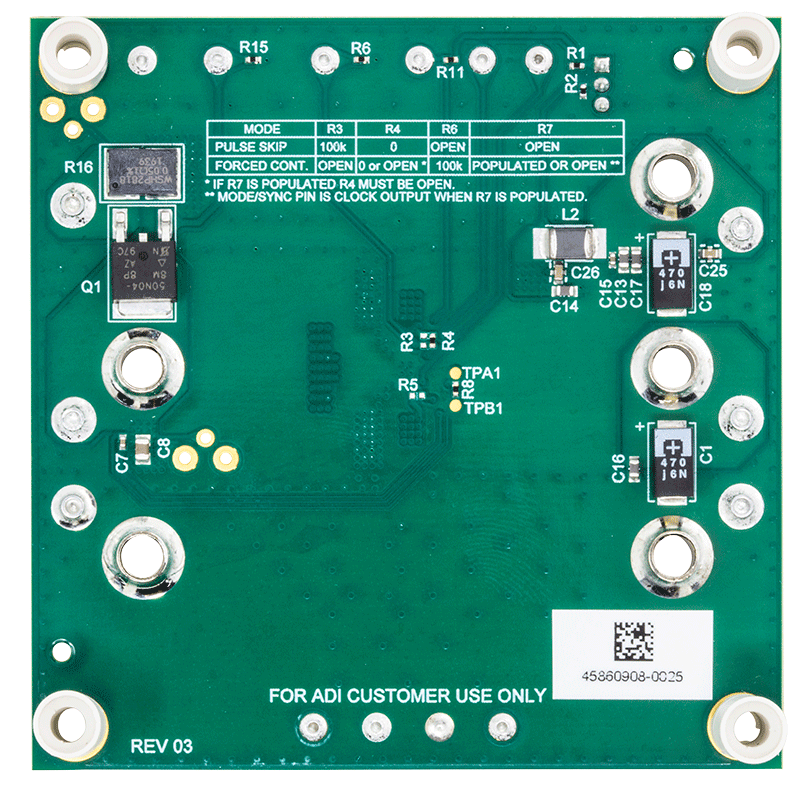

DC3056A

LTC3311 | 3.3V至 1.2V、12.5A、2MHz汽车低EMI降压稳压器,采用1.22cm2解决方案

zoom

DC3056A

LTC3311 | 3.3V至 1.2V、12.5A、2MHz汽车低EMI降压稳压器,采用1.22cm2解决方案

LTC3311 | 3.3V至 1.2V、12.5A、2MHz汽车低EMI降压稳压器,采用1.22cm2解决方案

产品详情

演示电路3056A内置LTC3311 12.5A、低压同步降压型Silent Switcher®,作为2MHz、2.25V–5.5V输入、1.2V 12.5A输出降压稳压器运行。LTC3311支持0.5 V至VIN的输出电压,工作频率为500 kHz至5 MHz。LTC3311是一款紧凑型、超低辐射、高效率和高速同步单芯片降压型开关稳压器。Silent Switcher技术优化了快速电流环路,可以更轻松地将EMI/EMC辐射降至最低。35ns的最短快速导通时间在高频率下可从高电平VIN转换为低电平VOUT

DC3056A设置为在强制连续模式下运行,开关频率为2MHz,但可以配置为脉冲跳跃模式和不同的开关频率。RT连接到VIN,将MODE/SYNC引脚设置为输入,允许LTC3311通过外部时钟同步。将MODE/SYNC引脚连接到VIN,可设置为强制连续模式,将MODE/SYNC引脚连接到GND,则可设置为跳脉冲模式。

演示手册中的图5显示了电路在强制连续工作模式下以及3.3 V输入时的效率和功率损耗。DC3056A还具有EMI滤波器,可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。有关板的EMI性能,请参阅“EMI测试结果”部分。演示手册中图7至图9中红线表示传导型和辐射型发射测试的CISPR 25 5类峰值限值。

LTC3311数据手册提供了完整的器件、操作和应用信息说明。数据手册必须与演示手册配合阅读。LTC3311采用3 mm × 3 mm LQFN-18封装,具有裸焊盘以实现低热阻。数据手册的“低EMI PCB布局”部分中提供了用于实现低EMI运行和最大热性能的布局建议。

reference details image

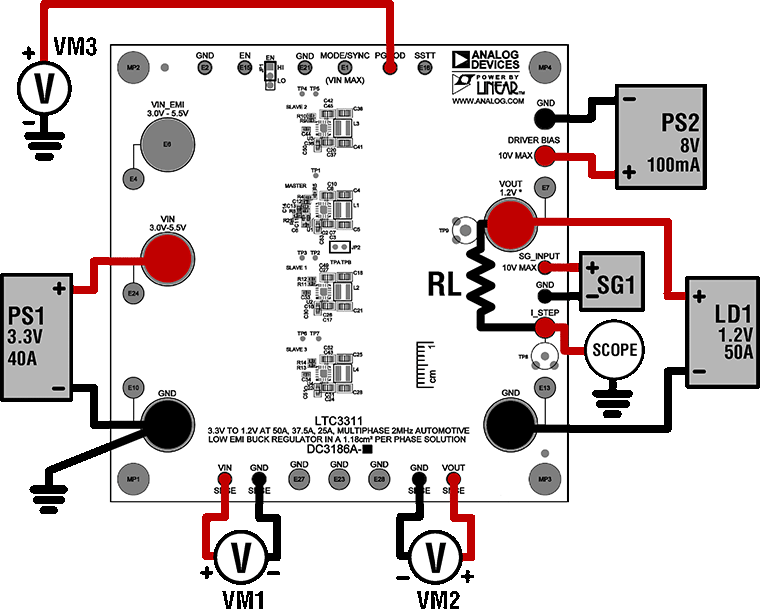

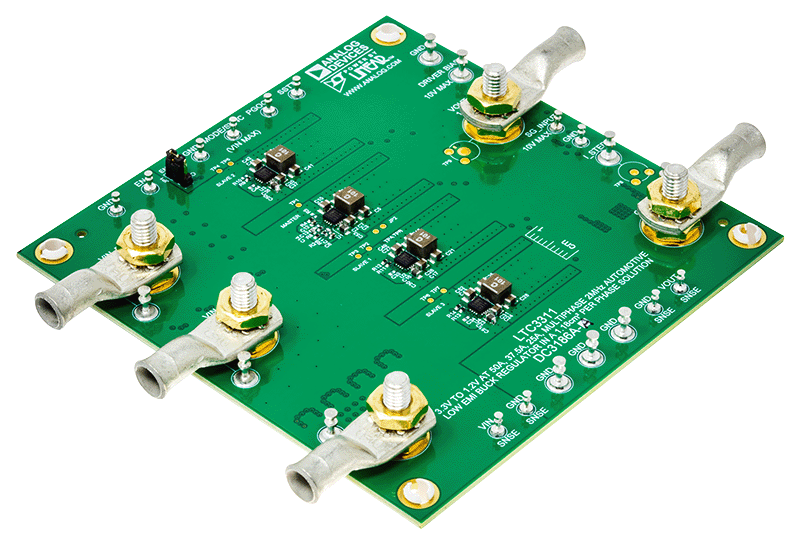

DC3186A

LTC3311 | 3.3V至1.2V、50A、37.5A、25A多相2MHz汽车用低EMI降压稳压器

zoom

DC3186A

LTC3311 | 3.3V至1.2V、50A、37.5A、25A多相2MHz汽车用低EMI降压稳压器

LTC3311 | 3.3V至1.2V、50A、37.5A、25A多相2MHz汽车用低EMI降压稳压器

产品详情

演示电路3186A内置12.5A、低压同步降压型Silent Switcher® LTC3311,作为多相2 MHz、3V至5.5V输入、1.2V降压稳压器运行。DC3186A提供三种构建选项,分别提供两相25A、三相37.5A或四相50A输出解决方案。LTC3311支持0.5 V至VIN的可调输出电压,多相操作中的工作频率为500kHz至5MHz。DC3186A的所有相位均在强制连续模式下运行。

DC3186A还具有EMI滤波器,可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。

效率与负载图显示了这三个构建选项在3.3V输入时的电路效率。

还包含一个板载瞬态电路,用于测量快速瞬态性能。

LTC3311数据手册提供完整的器件、操作说明和应用信息。数据手册必须与演示手册配合阅读。LTC3311采用3 mm × 3 mm LQFN封装,具有裸焊盘以实现低热阻。

reference details image

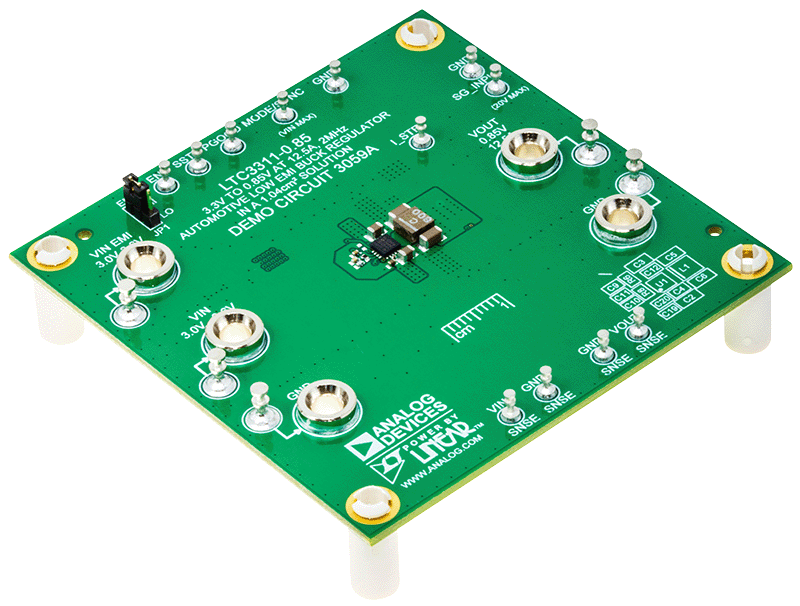

DC3059A

LTC3311-0.85 | 3.3V至0.85V、12.5A、2MHz汽车用低EMI降压稳压器,采用1.04cm2解决方案

zoom

DC3059A

LTC3311-0.85 | 3.3V至0.85V、12.5A、2MHz汽车用低EMI降压稳压器,采用1.04cm2解决方案

LTC3311-0.85 | 3.3V至0.85V、12.5A、2MHz汽车用低EMI降压稳压器,采用1.04cm2解决方案

产品详情

演示电路3059A内置LTC3311-0.85,这是一款0.85V固定电压、12.5A同步降压型Silent Switcher®,可作为2MHz、3V至3.6V输入、0.85V/12.5A输出降压稳压器运行。LTC3311-0.85支持0.85V固定输出电压,工作频率范围为500kHz至5MHz。LTC3311-0.85是一款紧凑型、低辐射、高效率和高速同步单芯片降压型开关稳压器。LTC3311-0.85提供有源电压定位(AVP)功能,其中输出电压取决于负载电流。在轻载条件下,输出电压可调节到高于标称值。在满载条件下,输出电压可调节到低于标称值。直流负载经过调节,以改善瞬态性能,并降低输出电容要求。

DC3059A设置为在强制连续模式下运行,开关频率为2MHz,但可以配置为在不同开关频率下或脉冲跳跃模式下运行。LTC3311-0.85振荡器也可以使用MODE/SYNC turret与外部时钟同步,采用DC3059的默认设置。图5显示DC3059A采用3.3V输入电压时在两种工作模式下的效率和功率损耗。

DC3059A经过优化,可在4A-8A、4A/μs负载阶跃瞬变期间,将其输出保持在目标电压的±3%范围内。在演示板背面放一个快速负载阶跃瞬态电路,用于测量转换器的负载阶跃响应。

DC3059A还具有EMI滤波器,可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。有关板的EMI性能,请参阅“EMI测试结果”部分。EMI性能图中的红色线条表示传导型和辐射型发射测试的CISPR 25 Class 5峰值限值。

LTC3311-0.85数据手册提供完整的器件说明及其应用信息。数据手册必须与演示手册配合阅读。LTC3311-0.85采用3 mm × 3 mm LQFN封装,具有裸露焊盘以实现低热阻。有关实现低EMI运行和出色热性能的布局建议,请参阅数据手册的“低EMI PCB布局”部分。

reference details image

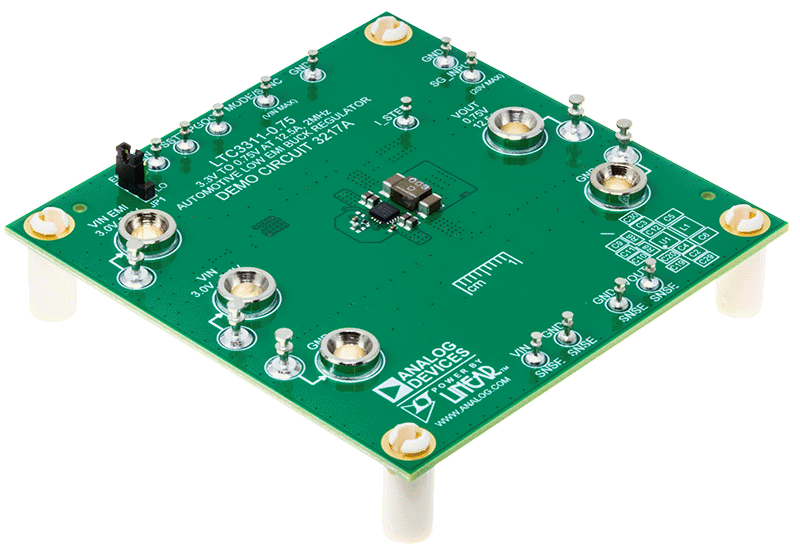

DC3217A

LTC3311-0.75 | 3.3V至0.75V、12.5A、2MHz汽车用低EMI降压稳压器

zoom

DC3217A

LTC3311-0.75 | 3.3V至0.75V、12.5A、2MHz汽车用低EMI降压稳压器

LTC3311-0.75 | 3.3V至0.75V、12.5A、2MHz汽车用低EMI降压稳压器

产品详情

演示电路3217A内置LTC3311-0.75,这是一款0.75V固定电压、12.5A同步降压型Silent Switcher®,可作为2MHz、3V至3.6V输入、0.75V/12.5A输出降压稳压器运行。LTC3311-0.75支持0.75V固定输出电压,工作频率范围为500kHz至5MHz。LTC3311-0.75是一款紧凑型、低辐射、高效率和高速同步单芯片降压型开关稳压器。LTC3311-0.75提供有源电压定位(AVP)功能,其中输出电压取决于负载电流。在轻载条件下,输出电压可调节到高于标称值。在满载条件下,输出电压可调节到低于标称值。直流负载经过调节,以改善瞬态性能,并降低输出电容要求。

DC3217A设置为在强制连续模式下运行,开关频率为2MHz,但可以配置为在不同开关频率下或脉冲跳跃模式下运行。LTC3311-0.75调谐器也可以使用MODE/SYNC turret与外部时钟同步,采用DC3217A的默认设置。演示手册中的图7显示DC3217A采用3.3V输入电压时在两种工作模式下的效率与功率损耗。

DC3217A经过优化,可在4A至12A、8A/μs负载阶跃瞬变期间,将其输出保持在目标电压的±3%范围内。在演示板背面放一个快速负载阶跃瞬态电路,用于测量转换器的负载阶跃响应。

DC3217A还具有EMI滤波器,可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。有关板的EMI性能,请参阅“EMI测试结果”部分。EMI性能图中的红色线条表示传导型和辐射型发射测试的CISPR 25 Class 5峰值限值。

LTC3311-0.75数据手册提供完整的器件说明及其应用信息。数据手册必须与演示手册配合阅读。LTC3311-0.75采用3 mm × 3 mm LQFN封装,具有裸露焊盘以实现低热阻。有关实现低EMI运行和出色热性能的布局建议,请参阅数据手册的“低EMI PCB布局”部分。

reference details image

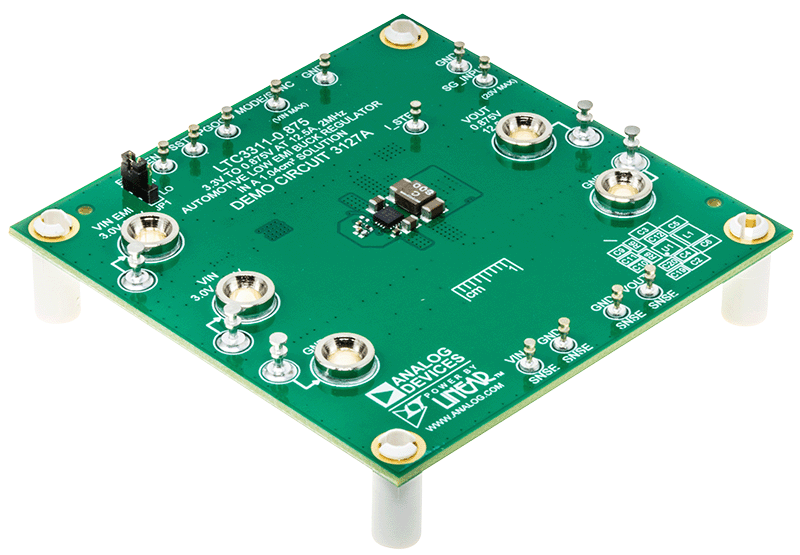

DC3127A

LTC3311-0.875 | 3.3V至0.875V、12.5A、2MHz汽车用低EMI降压稳压器,采用1.04cm2解决方案

zoom

DC3127A

LTC3311-0.875 | 3.3V至0.875V、12.5A、2MHz汽车用低EMI降压稳压器,采用1.04cm2解决方案

LTC3311-0.875 | 3.3V至0.875V、12.5A、2MHz汽车用低EMI降压稳压器,采用1.04cm2解决方案

产品详情

演示电路3127A内置LTC3311-0.875,这是一款0.875V固定电压、12.5A同步降压型Silent Switcher®,可作为2MHz、3V至3.6V输入、0.875V/12.5A输出降压稳压器运行。LTC3311-0.875支持0.875V固定输出电压,工作频率范围为500kHz至5MHz。LTC3311-0.875是一款紧凑型、低辐射、高效率和高速同步单芯片降压型开关稳压器。LTC3311-0.875提供有源电压定位(AVP)功能,其中输出电压取决于负载电流。在轻载条件下,输出电压可调节到高于标称值。在满载条件下,输出电压可调节到低于标称值。直流负载经过调节,以改善瞬态性能,并降低输出电容要求。

DC3127A设置为在强制连续模式下运行,开关频率为2MHz,但可以配置为在不同开关频率下或脉冲跳跃模式下运行。LTC3311-0.875振荡器也可以使用MODE/SYNC turret与外部时钟同步,采用DC3127的默认设置。演示手册中的图5显示DC3127A采用3.3V输入电压时在两种工作模式下的效率与功率损耗。

DC3127A经过优化,可在4A至8A、4A/μs负载阶跃瞬变期间,将其输出保持在目标电压的±3%范围内。在演示板背面放一个快速负载阶跃瞬态电路,用于测量转换器的负载阶跃响应。

DC3127A还具有EMI滤波器,可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。有关板的EMI性能,请参阅“EMI测试结果”部分。EMI性能图中的红色线条表示传导型和辐射型发射测试的CISPR 25 Class 5峰值限值。

LTC3311-0.875数据手册提供完整的器件说明及其应用信息。数据手册必须与演示手册配合阅读。LTC3311-0.875采用3 mm × 3 mm LQFN封装,具有裸露焊盘以实现低热阻。有关实现低EMI运行和出色热性能的布局建议,请参阅数据手册的“低EMI PCB布局”部分。

reference details image

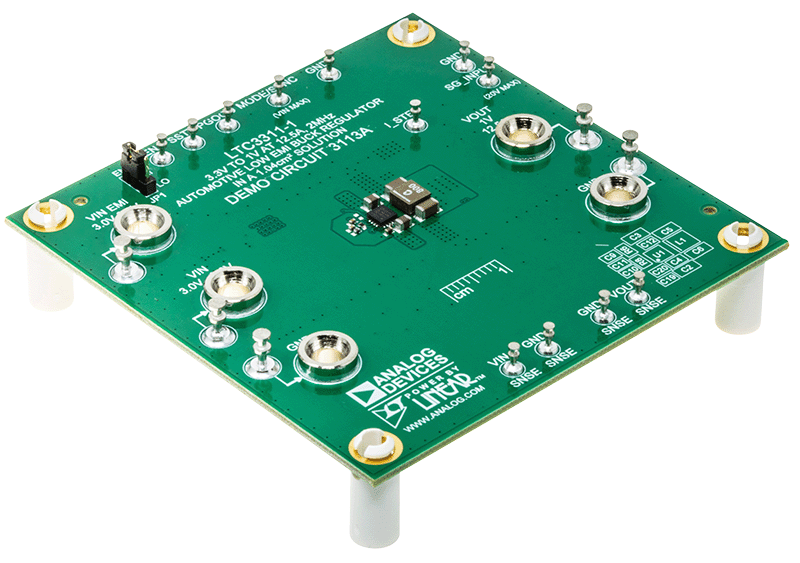

DC3113A

LTC3311-1 | 3.3V至1V、12.5A、2MHz汽车用低EMI降压稳压器

zoom

DC3113A

LTC3311-1 | 3.3V至1V、12.5A、2MHz汽车用低EMI降压稳压器

LTC3311-1 | 3.3V至1V、12.5A、2MHz汽车用低EMI降压稳压器

产品详情

演示电路3113A内置LTC3311-1,这是一款1V固定电压、12.5A同步降压型Silent Switcher®,可作为2MHz、3V至3.6V输入、1V/12.5A输出降压稳压器运行。LTC3311-1支持1V固定输出电压,工作频率范围为500kHz至5MHz。LTC3311-1是一款紧凑型、低辐射、高效率和高速同步单芯片降压型开关稳压器。LTC3311-1具有有源电压定位(AVP)功能,其中输出电压取决于负载电流。在轻载条件下,输出电压可调节到高于标称值。在满载条件下,输出电压可调节到低于标称值。直流负载经过调节,以改善瞬态性能,并降低输出电容要求。

DC3113A设置为在强制连续模式下运行,开关频率为2MHz,但可以配置为在不同开关频率下或脉冲跳跃模式下运行。LTC3311-1振荡器也可以使用MODE/SYNC turret与外部时钟同步,采用DC3113A的默认设置。图7显示DC3113A采用3.3V输入电压时在两种工作模式下的效率和功率损耗。

DC3113A针对4A至12A、8Aμ负载阶跃瞬态进行了优化。在演示板背面放一个快速负载阶跃瞬态电路,用于测量转换器的负载阶跃响应。

DC3113A还具有EMI滤波器,可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。有关板的EMI性能,请参阅“EMI测试结果”部分。EMI性能图中的红色线条表示传导型和辐射型发射测试的CISPR 25 Class 5峰值限值。

LTC3311-1数据手册提供完整的器件说明及其应用信息。必须将该数据手册与本演示手册配合阅读。LTC3311-1采用3mm×3mm LQFN封装,具有裸焊盘以实现低热阻。有关实现低EMI运行和出色热性能的布局建议,请参阅数据手册的“低EMI PCB布局”部分。

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
