LTC1735

高效率同步降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 可同步 / 可设置固定频率
  • OPTI-LOOP 补偿可较大限度减小 COUT
  • ±1% 输出电压准确度
  • 双 N 沟道 MOSFET 同步驱动
  • 宽 VIN 范围:时为 4V 至 36V 工作
  • VOUT 范围:0.8V 至 6V
  • 内部电流折返
  • 输出过压放电保护
  • 具失效选项的闭锁短路停机定时器
  • 非常低压差操作:99% 占空比
  • 强制连续控制引脚
  • 任选的可编程软启动
  • 远端输出电压采样
  • 电源良好输出 (仅限 LTC1735F)
  • 逻辑控制的微功率停机:IQ < 25μA
  • 只需少量组件变更即可与 LTC1435 引脚兼容

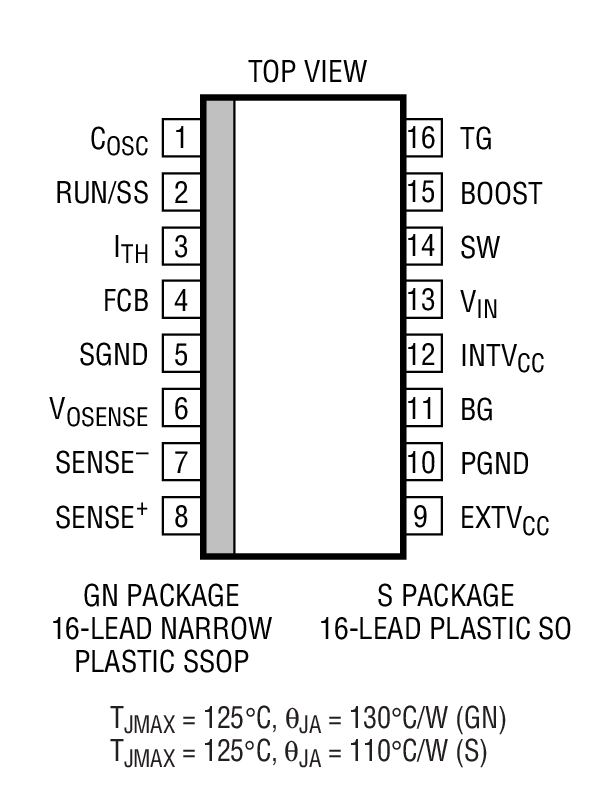

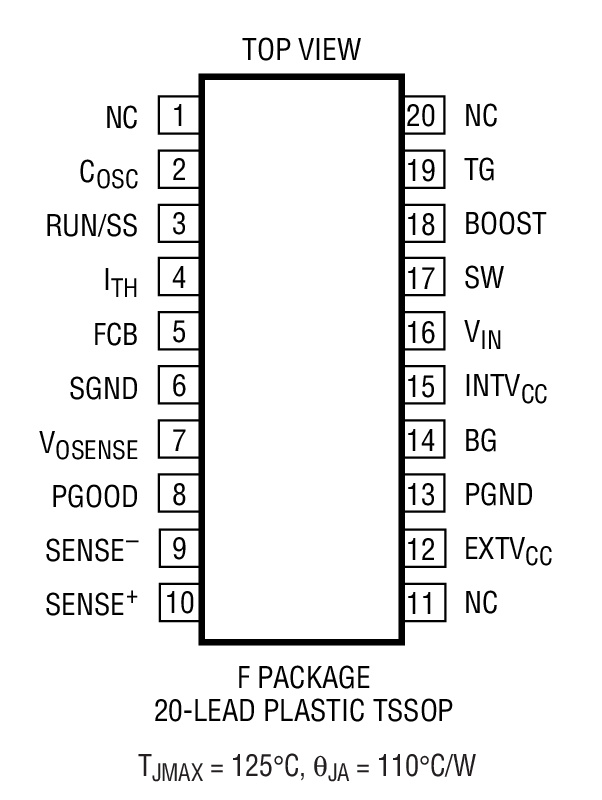

  • 采用 16 引脚窄体 SSOP、SO 封装和 20 引脚 TSSOP 封装 (仅限 LTC1735F)
更多细节
show more Icon

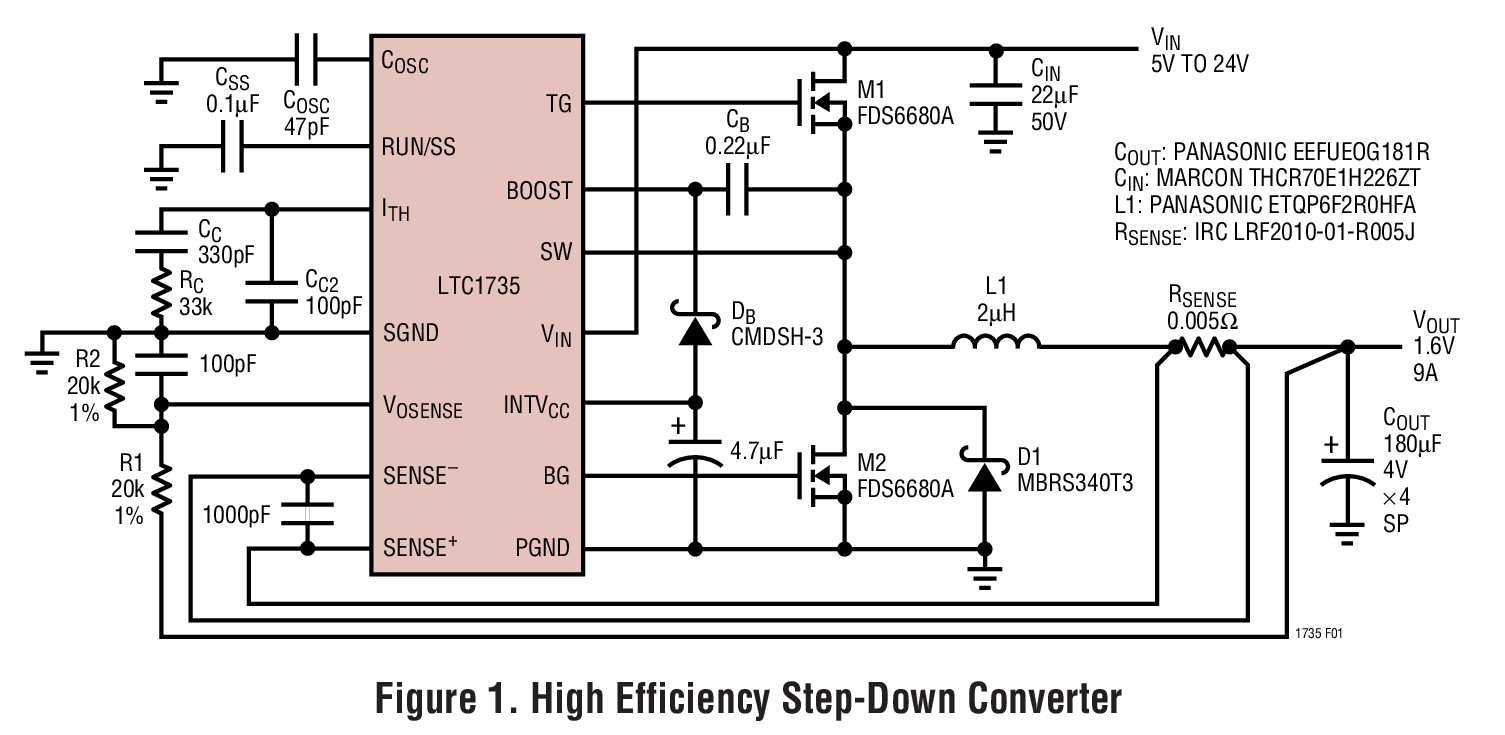

LTC®1735 是一款同步降压型开关稳压控制器,可采用一种固定频率架构驱动外部 N 沟道功率 MOSFET。突发模式 (Burst Mode®) 操作在低负载电流条件下提供高效率。精准 0.8V 基准与下一代的微处理器兼容。OPTI-LOOP 补偿的运用使得能在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。

工作频率 (可同步至高达 500kHz) 由一个外部电容器来设定,因而在优化效率时具有更大的灵活性。一个强制连续控制引脚降低了噪声和 RF 干扰,并且当主输出为轻负载时,可通过停用突发模式操作来帮助副端绕组稳压。

保护功能包括内部折返电流限制、输出过压放电保护以及任选的短路停机。软启动由一个能够用于按正确顺序供电的外部电容器提供。工作电流水平可通过一个外部电流检测电阻器由用户设置。宽输入电源范围允许该器件在 4V 至 30V (最大值为 36V) 的电压下工作。

应用

  • 笔记本电脑和掌上型电脑、PDA
  • 蜂窝电话和无线调制解调器
  • DC 电源分配系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC1735CF#PBF
  • HTML
  • HTML
LTC1735CF#TRPBF
  • HTML
  • HTML
LTC1735CGN#PBF
  • HTML
  • HTML
LTC1735CGN#TRPBF
  • HTML
  • HTML
LTC1735CS#PBF
  • HTML
  • HTML
LTC1735CS#TRPBF
  • HTML
  • HTML
LTC1735EGN#PBF
  • HTML
  • HTML
LTC1735EGN#TRPBF
  • HTML
  • HTML
LTC1735IF#PBF
  • HTML
  • HTML
LTC1735IF#TRPBF
  • HTML
  • HTML
LTC1735IGN#PBF
  • HTML
  • HTML
LTC1735IGN#TRPBF
  • HTML
  • HTML
LTC1735IS#PBF
  • HTML
  • HTML
LTC1735IS#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC1735CF#PBF

量产

LTC1735CF#TRPBF

量产

LTC1735IF#PBF

量产

LTC1735IF#TRPBF

量产

10月 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC1735CGN#PBF

量产

LTC1735CGN#TRPBF

量产

LTC1735EGN#PBF

量产

LTC1735EGN#TRPBF

量产

LTC1735IGN#PBF

量产

LTC1735IGN#TRPBF

量产

4月 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC1735CGN#PBF

量产

LTC1735CGN#TRPBF

量产

LTC1735EGN#PBF

量产

LTC1735EGN#TRPBF

量产

LTC1735IGN#PBF

量产

LTC1735IGN#TRPBF

量产

8月 6, 2022

- 22_0173

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LTC1735CS#PBF

量产

LTC1735CS#TRPBF

量产

LTC1735IS#PBF

量产

LTC1735IS#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC1735CF#PBF

量产

LTC1735CF#TRPBF

量产

LTC1735IF#PBF

量产

LTC1735IF#TRPBF

量产

10月 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC1735CGN#PBF

量产

LTC1735CGN#TRPBF

量产

LTC1735EGN#PBF

量产

LTC1735EGN#TRPBF

量产

LTC1735IGN#PBF

量产

LTC1735IGN#TRPBF

量产

4月 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC1735CGN#PBF

量产

LTC1735CGN#TRPBF

量产

LTC1735EGN#PBF

量产

LTC1735EGN#TRPBF

量产

LTC1735IGN#PBF

量产

LTC1735IGN#TRPBF

量产

8月 6, 2022

- 22_0173

arrow down

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LTC1735CS#PBF

量产

LTC1735CS#TRPBF

量产

LTC1735IS#PBF

量产

LTC1735IS#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

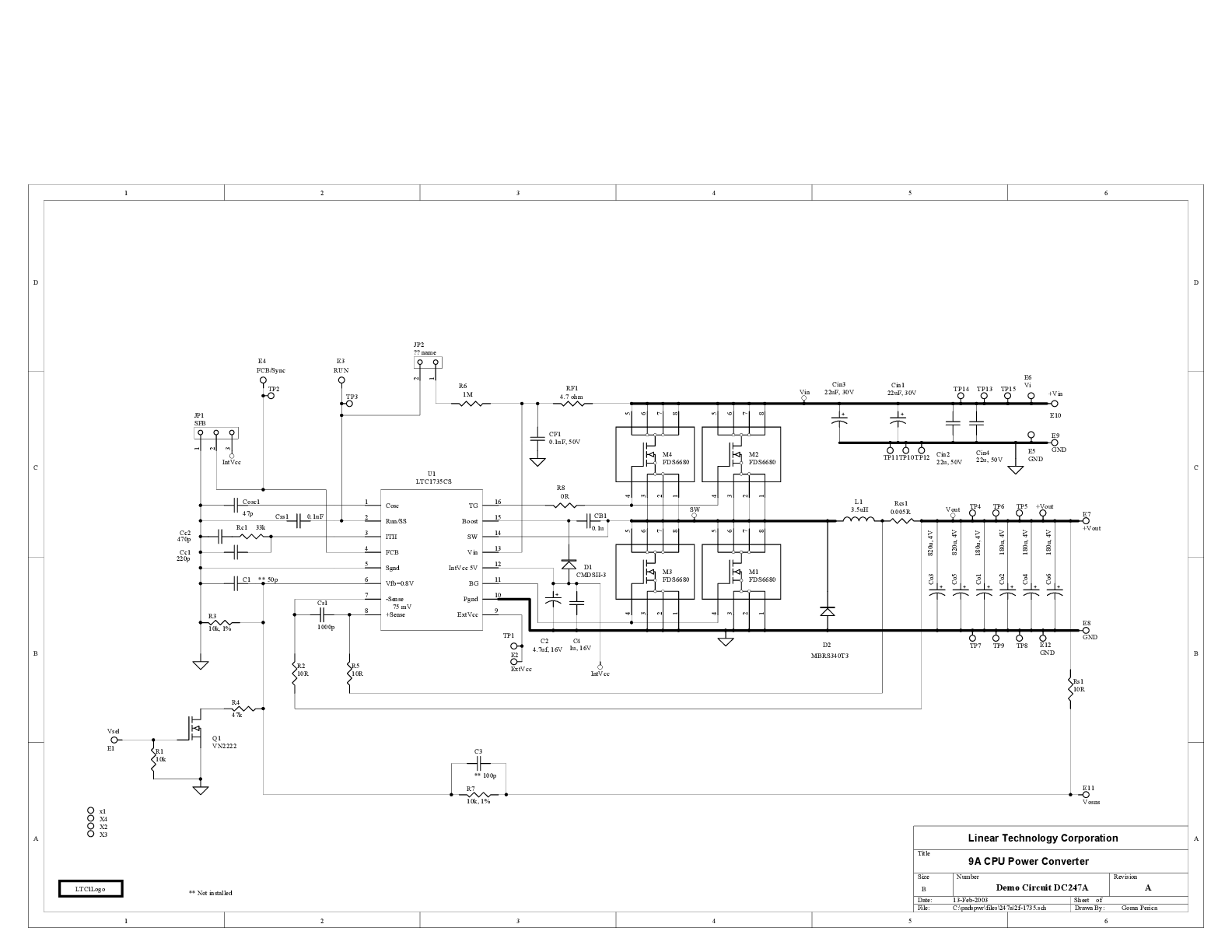

DC247A

LTC1735CS | CPU低电压高电流电源,VIN = 6V 至 26V, VOUT = 1.6V (9A,通孔电容)

reference details image

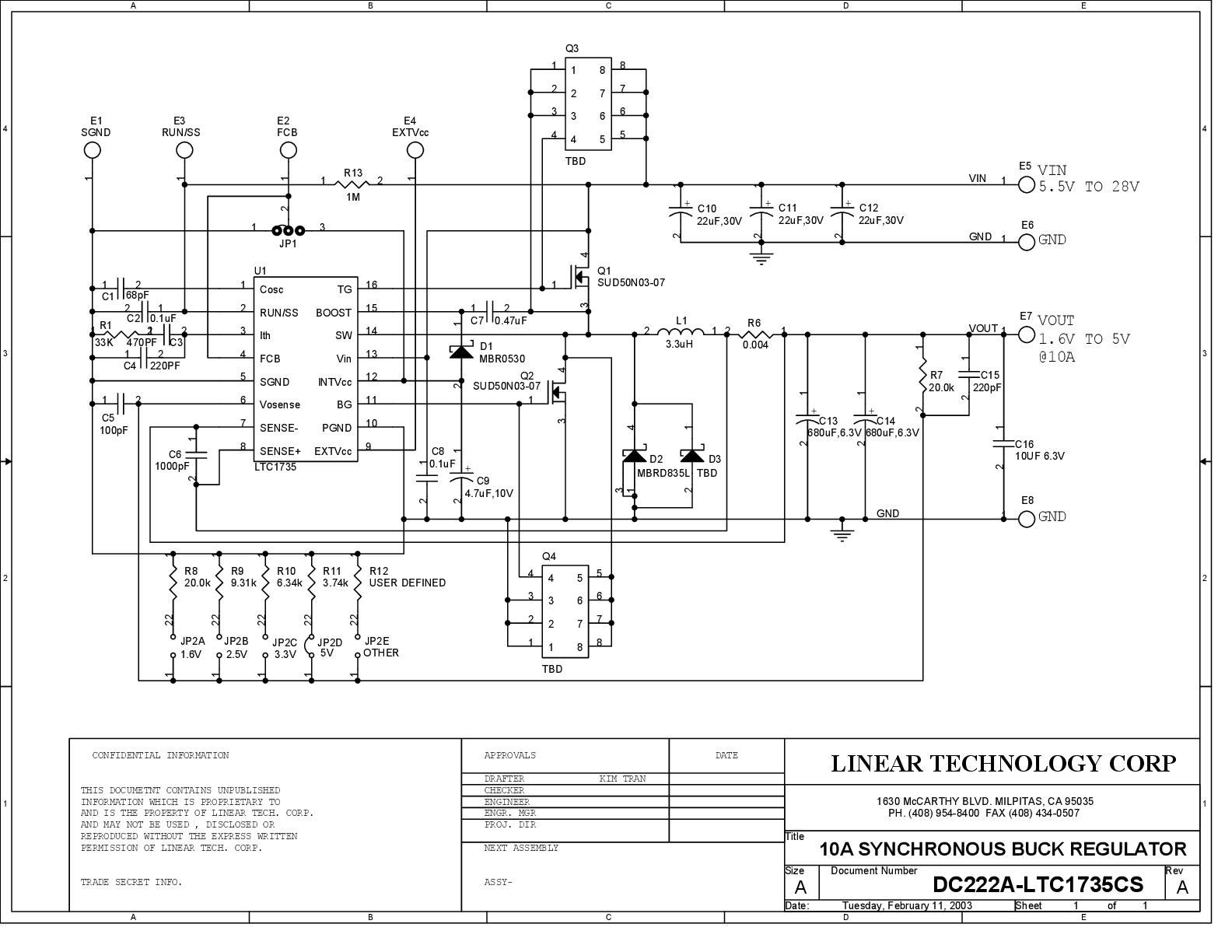

DC222A

LTC1735CS | 10A同步降压稳压器, VIN = 5.5V 至 28V,VOUT = 1.6V 至5V(通孔电容)
