LTC3851A

同步降压型开关稳压控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 22
特性
  • 宽VIN范围:采用4V至38V电源供电
  • RSENSE或DCR电流检测
  • 输出电压精度:±1%
  • 可锁相固定频率:250kHz至750kHz
  • 两个N沟道MOSFET同步驱动
  • 低压差工作:99%占空比
  • 可调输出电压软启动或跟踪
  • 输出电流折返限制
  • 输出过压保护
  • 5V内部稳压器
  • OPTI-LOOP®偿尽可能降低COUT
  • 可选的连续跳脉冲或突发工作模式(Burst Mode®)(轻负载下)
  • 低关断IQ:20μA
  • VOUT范围:0.8V至5.5V
  • 散热增强型16引脚MSOP、16引脚窄体SSOP或3mm × 3mm QFN封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LTC3851A 是一款高性能同步降压型开关稳压控制器,用于驱动一个全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构提供了一个高达 750kHz 的可锁相频率。

OPTI-LOOP 补偿的运用能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3851A 具有一个精准的 0.8V 基准,该基准与一个 4V 至 38V 的宽输入电源范围相兼容。

TK/SS 引脚在启动操作期间使输出电压斜坡上升。在短路情况下,电流折返功能将限制 MOSFET 的热耗散。在轻负载条件下,MODE/PLLIN 引脚负责在突发模式操作、脉冲跳跃模式或连续电感器电流模式之间进行选择,并允许将 IC 同步至一个外部时钟。与 LTC3851 相比,LTC3851A 包含一个改进型 PLL。

LTC3851A-1 是一个具有电源良好输出信号 (代替了可调电流限制) 的版本。

特征
LTC3851 不建议用于新设计
LTC3851-1 不建议用于新设计
LTC3851A 可调电流限制
LTC3851A-1 PGOOD输出

应用

  • 汽车系统
  • 电信系统
  • 工业设备
  • 分布式 DC 电源系统
产品模型 22

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3851AEGN#PBF
  • HTML
  • HTML
LTC3851AEGN#TRPBF
  • HTML
  • HTML
LTC3851AEMSE#PBF
  • HTML
  • HTML
LTC3851AEMSE#TRPBF
  • HTML
  • HTML
LTC3851AEMSE#WPBF
  • HTML
  • HTML
LTC3851AEMSE#WTRPBF
  • HTML
  • HTML
LTC3851AEUD#PBF
  • HTML
  • HTML
LTC3851AEUD#TRPBF
  • HTML
  • HTML
LTC3851AHMSE#PBF
  • HTML
  • HTML
LTC3851AHMSE#TRPBF
  • HTML
  • HTML
LTC3851AHMSE#WPBF
  • HTML
  • HTML
LTC3851AHMSE#WTRPBF
  • HTML
  • HTML
LTC3851AIGN#PBF
  • HTML
  • HTML
LTC3851AIGN#TRPBF
  • HTML
  • HTML
LTC3851AIMSE#PBF
  • HTML
  • HTML
LTC3851AIMSE#TRPBF
  • HTML
  • HTML
LTC3851AIMSE#WPBF
  • HTML
  • HTML
LTC3851AIMSE#WTRPBF
  • HTML
  • HTML
LTC3851AIUD#PBF
  • HTML
  • HTML
LTC3851AIUD#TRPBF
  • HTML
  • HTML
LTC3851AMPMSE#PBF
  • HTML
  • HTML
LTC3851AMPMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC3851AEGN#PBF

量产

LTC3851AEGN#TRPBF

量产

LTC3851AIGN#PBF

量产

LTC3851AIGN#TRPBF

量产

4月 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC3851AEGN#PBF

量产

LTC3851AEGN#TRPBF

量产

LTC3851AIGN#PBF

量产

LTC3851AIGN#TRPBF

量产

11月 8, 2021

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3851AEGN#PBF

量产

LTC3851AEGN#TRPBF

量产

LTC3851AEMSE#PBF

量产

LTC3851AEMSE#TRPBF

量产

LTC3851AEUD#PBF

量产

LTC3851AEUD#TRPBF

量产

LTC3851AHMSE#PBF

量产

LTC3851AHMSE#TRPBF

量产

LTC3851AIGN#PBF

量产

LTC3851AIGN#TRPBF

量产

LTC3851AIMSE#PBF

量产

LTC3851AIMSE#TRPBF

量产

LTC3851AIUD#PBF

量产

LTC3851AIUD#TRPBF

量产

LTC3851AMPMSE#PBF

量产

LTC3851AMPMSE#TRPBF

量产

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC3851AEMSE#PBF

量产

LTC3851AEMSE#TRPBF

量产

LTC3851AHMSE#PBF

量产

LTC3851AHMSE#TRPBF

量产

LTC3851AIMSE#PBF

量产

LTC3851AIMSE#TRPBF

量产

LTC3851AMPMSE#PBF

量产

LTC3851AMPMSE#TRPBF

量产

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3851AEMSE#PBF

量产

LTC3851AEMSE#TRPBF

量产

LTC3851AHMSE#PBF

量产

LTC3851AHMSE#TRPBF

量产

LTC3851AIMSE#PBF

量产

LTC3851AIMSE#TRPBF

量产

LTC3851AMPMSE#PBF

量产

LTC3851AMPMSE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC3851AEGN#PBF

量产

LTC3851AEGN#TRPBF

量产

LTC3851AIGN#PBF

量产

LTC3851AIGN#TRPBF

量产

4月 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC3851AEGN#PBF

量产

LTC3851AEGN#TRPBF

量产

LTC3851AIGN#PBF

量产

LTC3851AIGN#TRPBF

量产

11月 8, 2021

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3851AEGN#PBF

量产

LTC3851AEGN#TRPBF

量产

LTC3851AEMSE#PBF

量产

LTC3851AEMSE#TRPBF

量产

LTC3851AEUD#PBF

量产

LTC3851AEUD#TRPBF

量产

LTC3851AHMSE#PBF

量产

LTC3851AHMSE#TRPBF

量产

LTC3851AIGN#PBF

量产

LTC3851AIGN#TRPBF

量产

LTC3851AIMSE#PBF

量产

LTC3851AIMSE#TRPBF

量产

LTC3851AIUD#PBF

量产

LTC3851AIUD#TRPBF

量产

LTC3851AMPMSE#PBF

量产

LTC3851AMPMSE#TRPBF

量产

6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC3851AEMSE#PBF

量产

LTC3851AEMSE#TRPBF

量产

LTC3851AHMSE#PBF

量产

LTC3851AHMSE#TRPBF

量产

LTC3851AIMSE#PBF

量产

LTC3851AIMSE#TRPBF

量产

LTC3851AMPMSE#PBF

量产

LTC3851AMPMSE#TRPBF

量产

2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3851AEMSE#PBF

量产

LTC3851AEMSE#TRPBF

量产

LTC3851AHMSE#PBF

量产

LTC3851AHMSE#TRPBF

量产

LTC3851AIMSE#PBF

量产

LTC3851AIMSE#TRPBF

量产

LTC3851AMPMSE#PBF

量产

LTC3851AMPMSE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

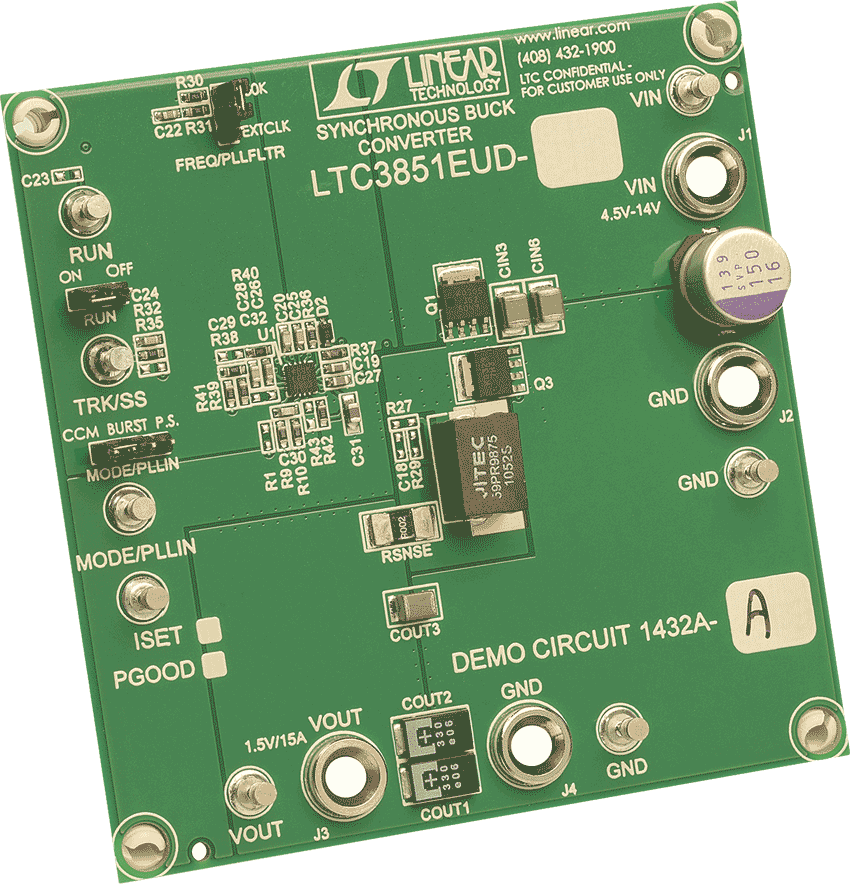

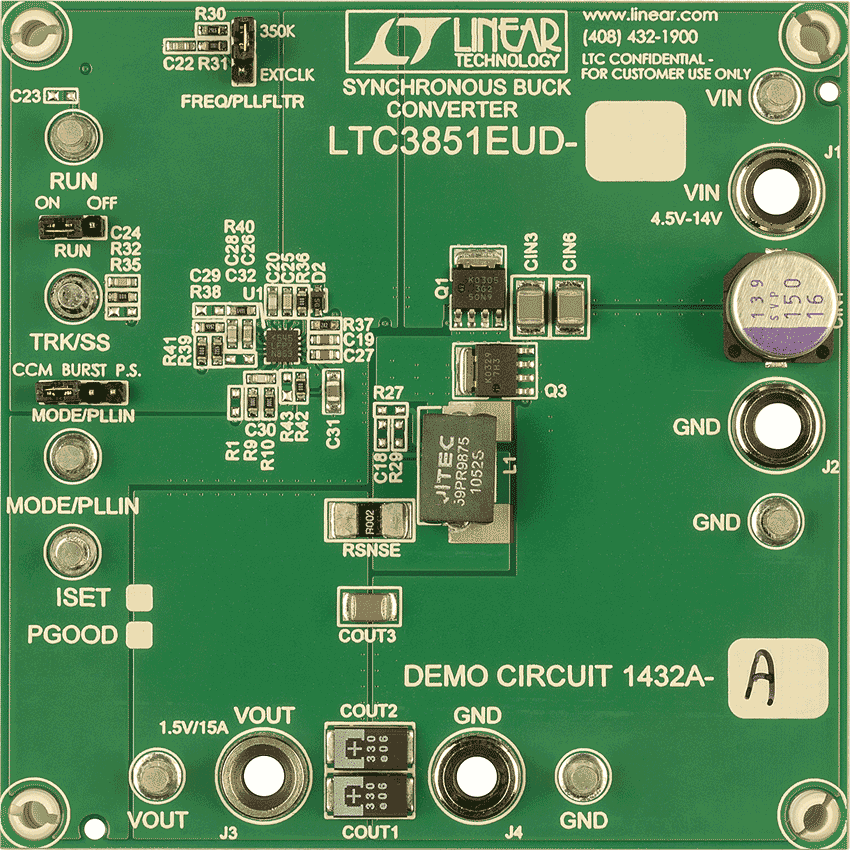

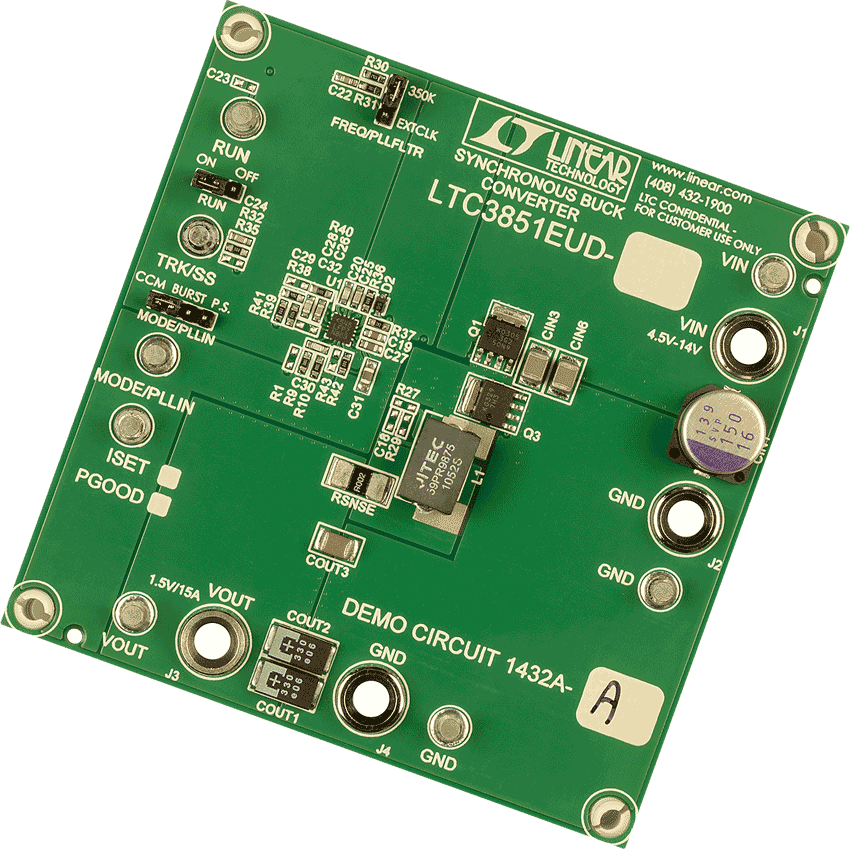

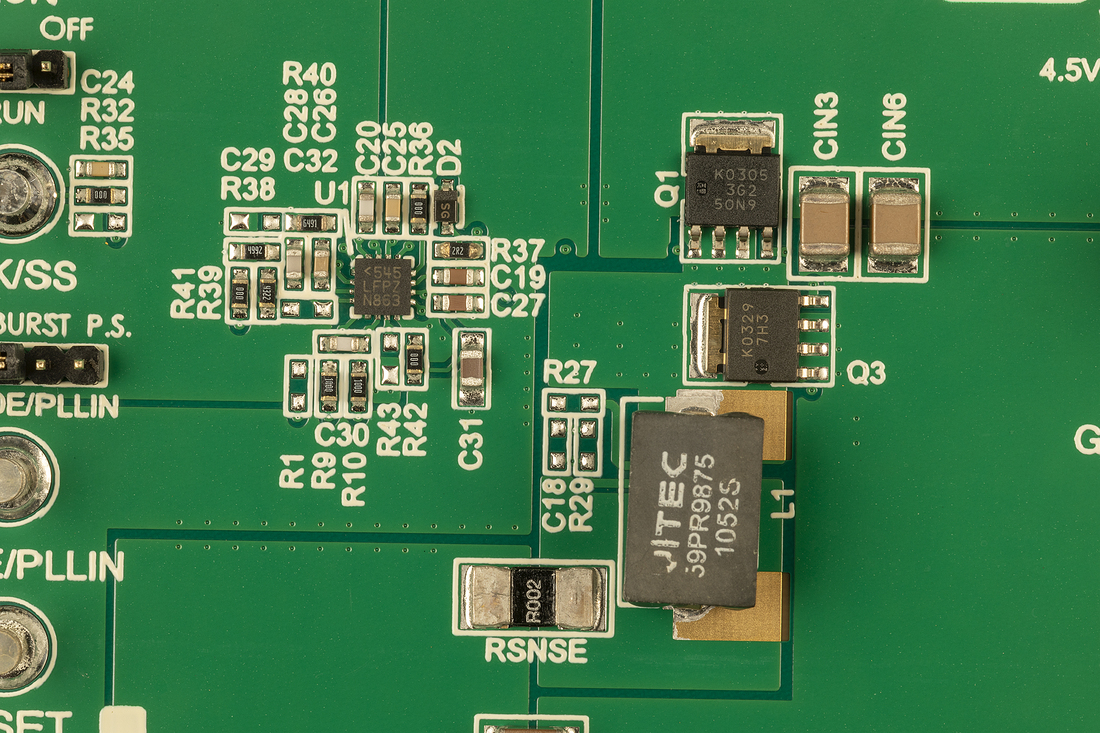

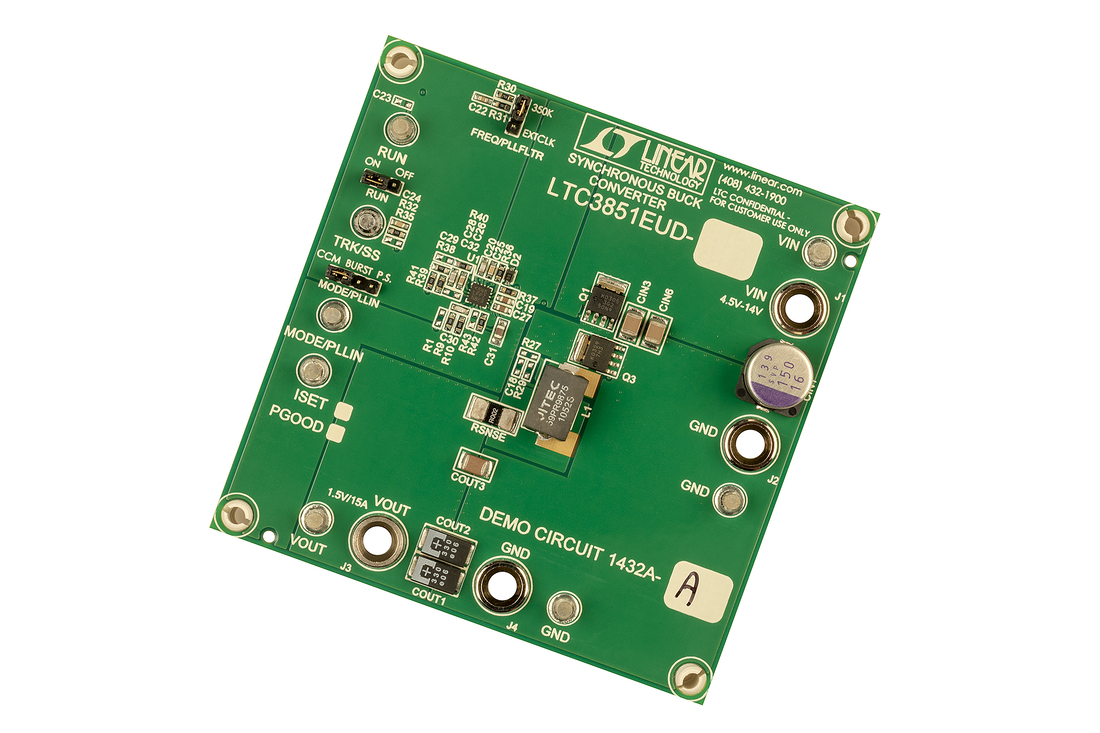

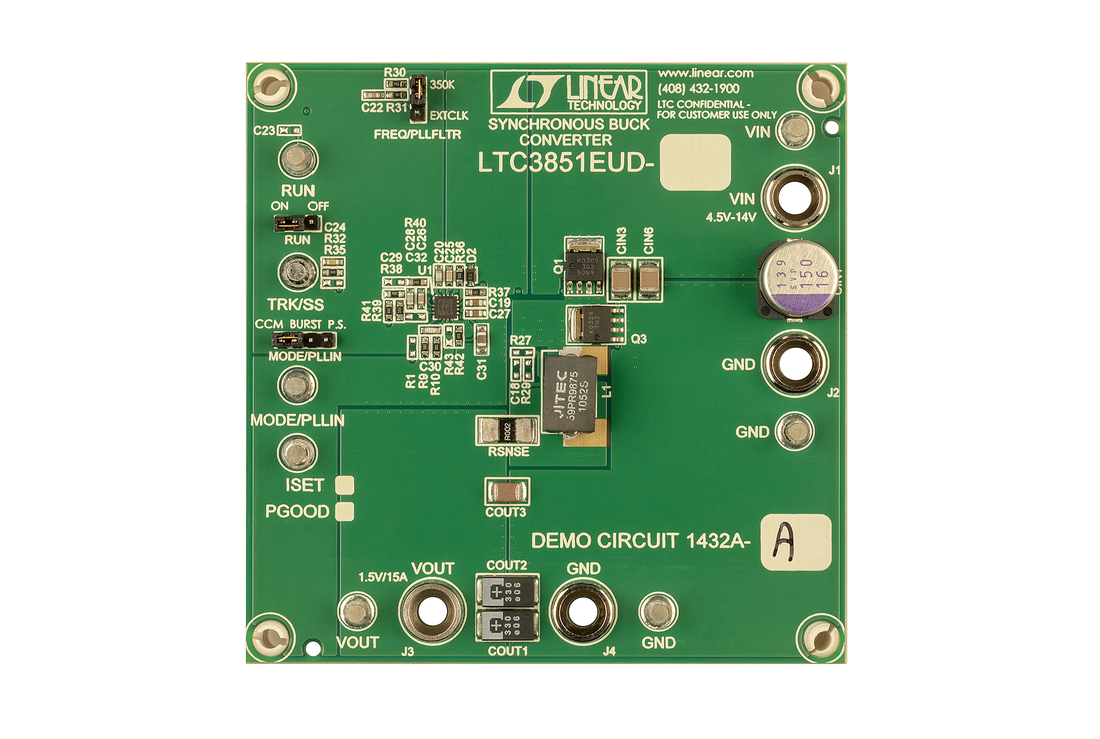

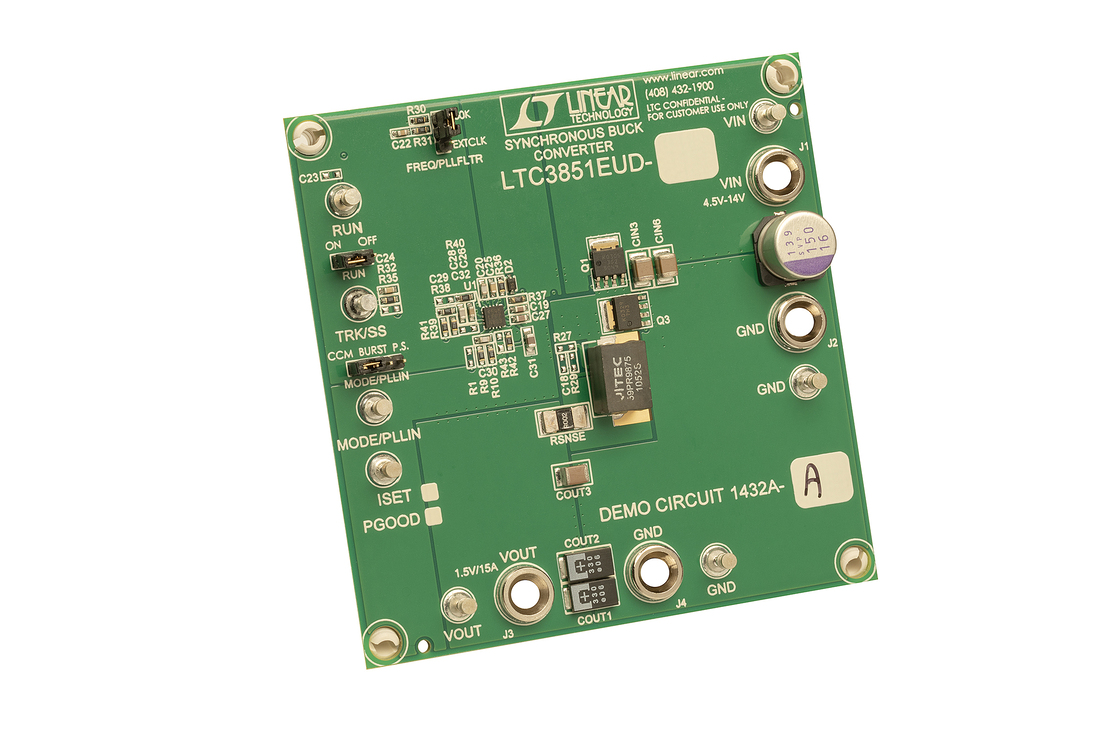

DC1432A-A

具有可调ILIMIT的LTC3851AUED演示板 | 4.5V ≤ VIN ≤ 14V,VOUT = 1.5V @ 15A

zoom

DC1432A-A

具有可调ILIMIT的LTC3851AUED演示板 | 4.5V ≤ VIN ≤ 14V,VOUT = 1.5V @ 15A

具有可调ILIMIT的LTC3851AUED演示板 | 4.5V ≤ VIN ≤ 14V,VOUT = 1.5V @ 15A

产品详情

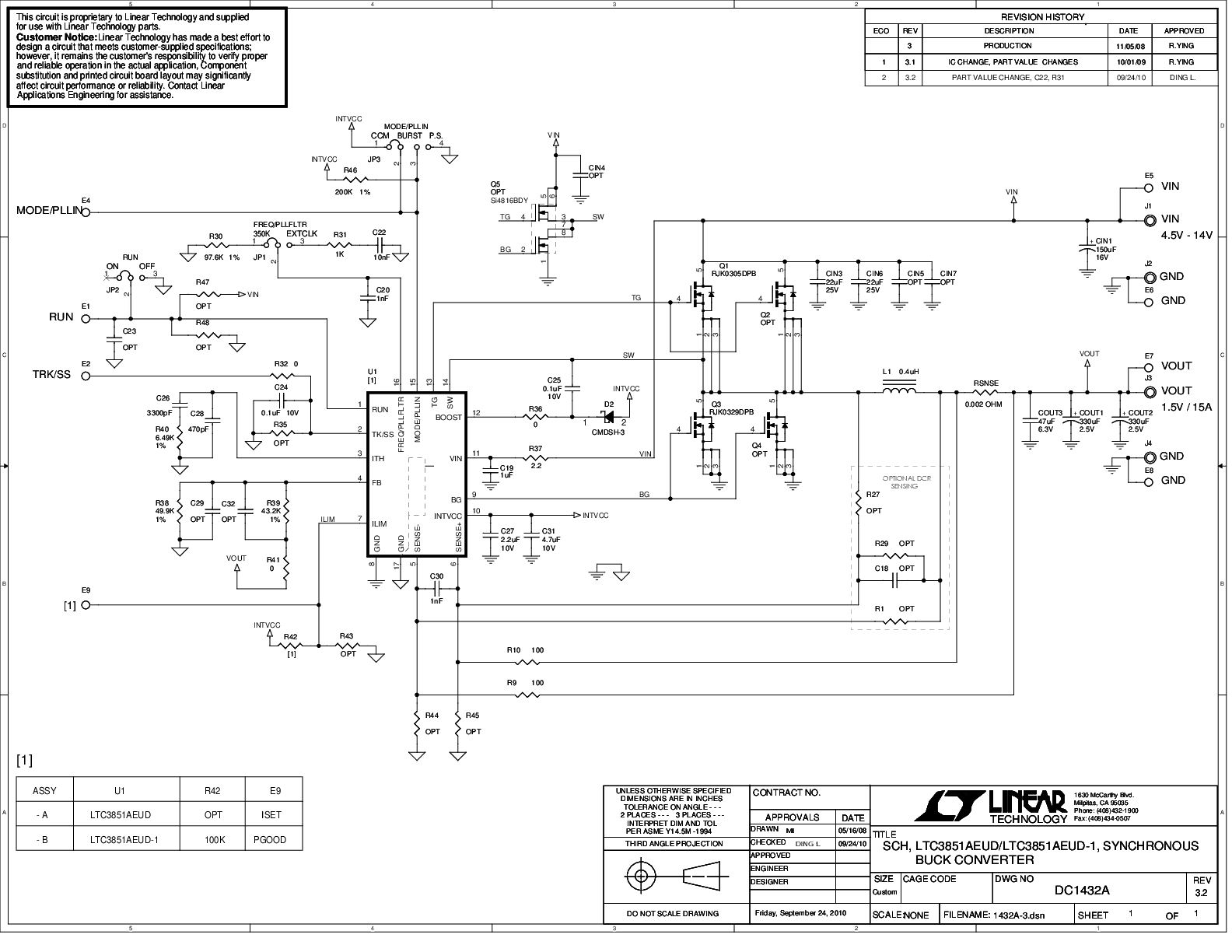

演示电路1432A是一款采用LTC3851AEUD/LTC3851AEUD-1的同步降压控制器。其输入电压范围为4.5V至14V,提供1.5V/15A输出。该演示电路提供两种版本。DC1432A-A配置采用LTC3851AEUD,可提供ISET功能,DC1432A-B则配置采用LTC3851AEUD-1,可提供PGOOD功能。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
