LTC3851A-1

量产

同步降压型开关稳压控制器

产品模型: 12

Viewing:

产品详情

宽 V_IN 范围：4V 至 38V 工作
R_SENSE 或 DCR 电流检测
±1% 输出电压准确度
电源良好输出电压监视器
可锁相固定频率：250kHz 至 750kHz
双路 N 沟道 MOSFET 同步驱动
非常低压差操作：99% 占空比
可调输出电压软起动或跟踪
输出电流折返限制
输出过压保护
OPTI-LOOP^® 补偿较大限度地减小 C_OUT
在轻负载条件下可选择执行连续、脉冲跳跃或突发模式 (Burst Mode^®) 操作
低停机 I_Q：20μA
V_OUT 范围：0.8V 至 5.5V
耐热性能增强型 16 引脚 MSOP、16 引脚 MSOP 或 3mm x 3mm QFN 封装

LTC3851A-1 是一款高性能同步降压型开关稳压控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构提供了一个高达 750kHz 的可锁相频率。

OPTI-LOOP 补偿的运用能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3851A-1 具有一个精准的 0.8V 基准和一个电源良好指示器。一个 4V 至 38V (绝对最大值为 40V) 的宽输入电源范围可适应大多数电池构造和中间总线电压。

在启动操作和停机期间，TK/SS 引脚运用重合或比例式跟踪的方式来使输出电压斜坡上升。在短路条件下，电流折返功能将限制 MOSFET 的热耗散。在轻负载条件下，MODE / PLLIN 引脚负责在突发模式操作、脉冲跳跃模式或连续电感器电流模式之间进行选择，并允许将 IC 同步至一个外部时钟。与 LTC3851-1 相比，LTC3851A-1 包含一个改进型 PLL。

LTC3851A-1 和 LTC3851A 几乎完全相同，只是用 PGOOD 引脚替代了后者的 I_LIM 引脚。


	特征
LTC3851	不建议用于新设计
LTC3851-1	不建议用于新设计
LTC3851A	可调电流限制
LTC3851A-1	PGOOD输出

应用

汽车系统
电信系统
工业设备
分布式 DC 电源系统

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3851AEMSE-1#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3851AEMSE-1#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3851AEUD-1#PBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3851AEUD-1#TRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3851AHMSE-1#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3851AHMSE-1#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3851AIMSE-1#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3851AIMSE-1#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3851AIUD-1#PBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3851AIUD-1#TRPBF	16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3851AMPMSE-1#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3851AMPMSE-1#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
10月 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package
		PCN22_0244_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC3851AEMSE-1#PBF	量产
LTC3851AEMSE-1#TRPBF	量产
LTC3851AHMSE-1#PBF	量产
LTC3851AHMSE-1#TRPBF	量产
LTC3851AIMSE-1#PBF	量产
LTC3851AIMSE-1#TRPBF	量产
LTC3851AMPMSE-1#PBF	量产
LTC3851AMPMSE-1#TRPBF	量产
11月 8, 2021 - 20_0245 Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
		PCN20_0245_Form Material_Report Delta Qualification Matrix Other Qualification Results Summary
LTC3851AEMSE-1#PBF	量产
LTC3851AEMSE-1#TRPBF	量产
LTC3851AEUD-1#PBF	量产
LTC3851AEUD-1#TRPBF	量产
LTC3851AHMSE-1#PBF	量产
LTC3851AHMSE-1#TRPBF	量产
LTC3851AIMSE-1#PBF	量产
LTC3851AIMSE-1#TRPBF	量产
LTC3851AIUD-1#PBF	量产
LTC3851AIUD-1#TRPBF	量产
LTC3851AMPMSE-1#PBF	量产
LTC3851AMPMSE-1#TRPBF	量产
2月 4, 2020 - 20_0132 Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0132_Form Material_Report
LTC3851AEMSE-1#PBF	量产
LTC3851AEMSE-1#TRPBF	量产
LTC3851AHMSE-1#PBF	量产
LTC3851AHMSE-1#TRPBF	量产
LTC3851AIMSE-1#PBF	量产
LTC3851AIMSE-1#TRPBF	量产
LTC3851AMPMSE-1#PBF	量产
LTC3851AMPMSE-1#TRPBF	量产
4月 18, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
		PCN22_0050_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC3851AIMSE-1#PBF	量产
LTC3851AIMSE-1#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
硅振荡器 1
LTC6908		具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
浪涌抑制器、过压和过流保护 1
LT4363	推荐新设计使用	具电流限制功能的高电压浪涌抑制器
数字电源系统管理器 1
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器
双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

工具及仿真模型

LTspice 1

LTC3851A-1 - Step-Down (Buck) Regulators

LTspice中提供以下器件型号：

LTC3851
LTC3851-1
LTC3851A
LTC3851A-1

LTpowerCAD 2

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

LTC3851AEUD-1 Demo Board with PGood Signal | 4.5V ≤ VIN ≤ 14V, VOUT = 1.5V @ 15A

立即购买更多内容

产品详情

Demonstration circuit 1432A is a synchronous buck controller featuring the LTC3851AEUD/LTC3851AEUD-1. It operates with an input voltage from 4.5V to 14V and provides 1.5V at up to 15A at the output. The demo circuit is available in two versions. DC1432A-A is configured with LTC3851AEUD which provides ISET function, while the DC1432A-B is configured with LTC3851AEUD-1 which provides PGOOD function.

资料

DC1432A - Demo Manual
234.00K

DC1432A - Design Files
3.00M

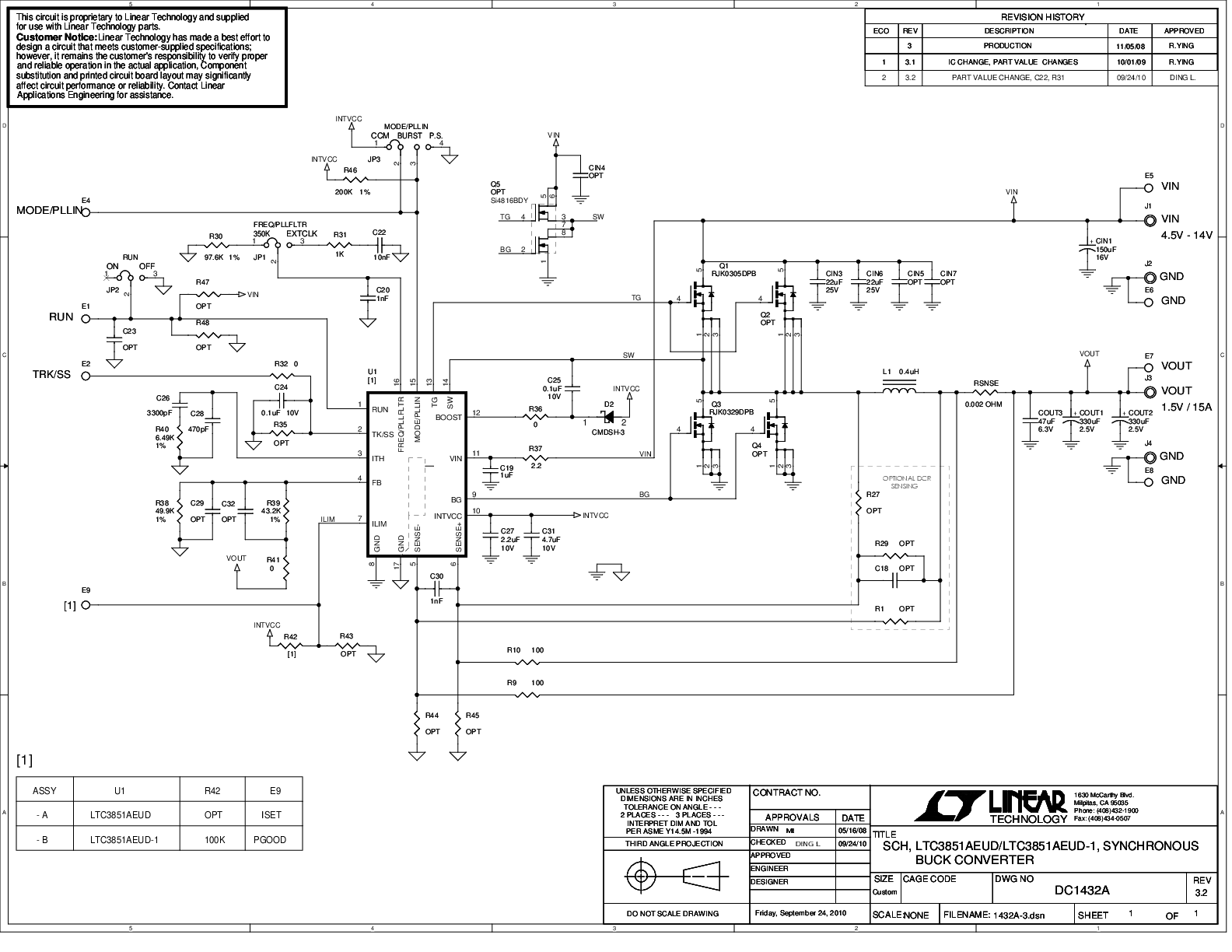

DC1432A - Schematic
