LTC1629

PolyPhase、高效率、同步降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 双通道控制器工作在 1 相至 12 相
  • 降低了所需的输入电容以及由电源所引起的噪声
  • 电流模式控制确保了均流
  • 可锁相固定频率：150kHz 至 300kHz
  • 1.8MHz 有效开关频率
  • 真正的远端采样差分放大器
  • OPTI-LOOP® 补偿较大限度减小了 COUT
  • ±1% 输出电压准确度
  • 电源良好输出电压监视器 (LTC1629-PG)
  • 宽 VIN 范围：工作时为 4V 至 36V
  • 非常低压差操作：99% 占空比
  • 可调软启动电流斜坡上升
  • 内部电流折返和停机定时器
  • 过压软闭锁消除了滋扰的跳变现象
  • 微功率停机模式
  • 采用 28 引脚 SSOP 封装

更多细节
show more Icon

LTC®1629 / LTC1629-PG 是多相、双通道、同步降压型电流模式开关稳压控制器，其采用一种可锁相的固定频率架构驱动外部 N 沟道功率 MOSFET 级。PolyPhase® 控制器以高达 300kHz 频率异相驱动其两个输出级，以较大限度降低输入和输出电容器中的 RMS 纹波电流。输出时钟信号可针对多达 12 个均匀定相控制器进行扩展，以适合那些需要 15A 至 200A 输出电流的系统。这种多相技术有效地将基频乘以所使用的通道数，从而改善了瞬态响应并以一个较佳的频率来运作每个通道，以提升效率水平。另外，还简化了热设计。

一个内部差分放大器提供了稳压电源的正输出端和负输出端的真正远端采样，这是高电流应用所需要的。

一个 RUN/SS 引脚提供了软启动和可任选的定时、短路停机功能。当过流闭锁功能被停用时，电流折返限制了短路情况下的 MOSFET 功耗。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC1629-PG 具有一个电源良好输出引脚，该引脚取代了 LTC1629 的 AMPMD 控制引脚。

应用
  • 台式电脑
  • 因特网服务器
  • 大型存储器阵列
  • DC 电源分配系统
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC1629

文档

15
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 设计笔记
  • 应用笔记
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/29/2007
英文

LTC1629: PolyPhase, High Efficiency,Synchronous Step-DownSwitching Regulator Data Sheet

打开PDF文件

redirect
340.00K
download

下载 PDF

PDF Vector

PDF

更新 05/30/2005
日文

LTC1629: PolyPhaseデュアル、高効率同期整流式 降圧スイッチング・レギュレータ データシート

打开PDF文件

redirect
288.00K
download

下载 PDF

设计笔记

7

PDF Vector

PDF

更新 08/21/2007
英文
DN211 - Low Cost, High Efficiency 30A Low Profile PolyPhase Converter redirect icon

100.00K

download

下载 PDF

PDF Vector

PDF

更新 02/25/2008
日文
DN211 低コスト、高効率30A低プロフィールPolyPhaseコンバータ redirect icon

48.00K

download

下载 PDF

PDF Vector

HTML

更新 07/01/2000
英文
Design Note 234: Low Cost PolyPhase DC/DC Converter Delivers High Current redirect icon

PDF Vector

HTML

更新 02/01/2001
英文
Design Note 249: LTC1628-SYNC Minimizes Input Capacitors in Multioutput, High Current Power Supplies redirect icon

PDF Vector

HTML

更新 10/01/1999
英文
Design Note 215: Low Cost Surface Mount DC/DC Converter Delivers 100A redirect icon

PDF Vector

HTML

更新 10/01/1999
中文
设计要点 215：能提供 100A 电流的低成本表面安装 DC/DC 电压变换器 redirect icon

PDF Vector

HTML

更新 10/01/1999
日文
DN-215: 100Aを供給する低コスト表面実装DC/DCコンバータ redirect icon

应用笔记

2

PDF Vector

PDF

更新 08/20/2007
英文
AN77 - High Efficiency, High Density, PolyPhase Converters for High Current Applications redirect icon

282.00K

download

下载 PDF

PDF Vector

PDF

更新 09/03/2007
日文
AN77 - 大電流アプリケーション用の高効率高密度PolyPhaseコンバータ redirect icon

484.00K

download

下载 PDF

用户手册

3

PDF Vector

PDF

更新 09/24/2009
英文
DC311A - Demo Manual redirect icon

20.00K

download

下载 PDF

PDF Vector

PDF

更新 09/24/2009
英文
DC352A - Demo Manual redirect icon

107.00K

download

下载 PDF

PDF Vector

PDF

更新 09/24/2009
英文
DC226A - Demo Manual redirect icon

105.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R384 Reliability Data redirect icon

18.89 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 10
show more Icon

数据手册 1

LTC1629: PolyPhase, High Efficiency,Synchronous Step-DownSwitching Regulator Data Sheet

可靠性数据 1

R384 Reliability Data

用户手册 3

DC311A - Demo Manual
DC352A - Demo Manual
DC226A - Demo Manual

应用笔记 1

AN77 - High Efficiency, High Density, PolyPhase Converters for High Current Applications

设计笔记 4

设计要点 215：能提供 100A 电流的低成本表面安装 DC/DC 电压变换器
DN211 - Low Cost, High Efficiency 30A Low Profile PolyPhase Converter
Design Note 234: Low Cost PolyPhase DC/DC Converter Delivers High Current
Design Note 249: LTC1628-SYNC Minimizes Input Capacitors in Multioutput, High Current Power Supplies

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC1629CG#PBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1629CG#TRPBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1629CG-PG#PBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1629CG-PG#TRPBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1629IG#PBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1629IG#TRPBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1629IG-PG#PBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC1629IG-PG#TRPBF 28-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC1629CG#PBF

量产

LTC1629CG#TRPBF

量产

LTC1629CG-PG#PBF

量产

LTC1629CG-PG#TRPBF

量产

LTC1629IG#PBF

量产

LTC1629IG#TRPBF

量产

LTC1629IG-PG#PBF

量产

LTC1629IG-PG#TRPBF

量产

pdf

PCN22_0171_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC1629CG#PBF

量产

LTC1629CG#TRPBF

量产

LTC1629CG-PG#PBF

量产

LTC1629CG-PG#TRPBF

量产

LTC1629IG#PBF

量产

LTC1629IG#TRPBF

量产

LTC1629IG-PG#PBF

量产

LTC1629IG-PG#TRPBF

量产

pdf

PCN22_0171_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

评估套件 4

reference details image

DC311A

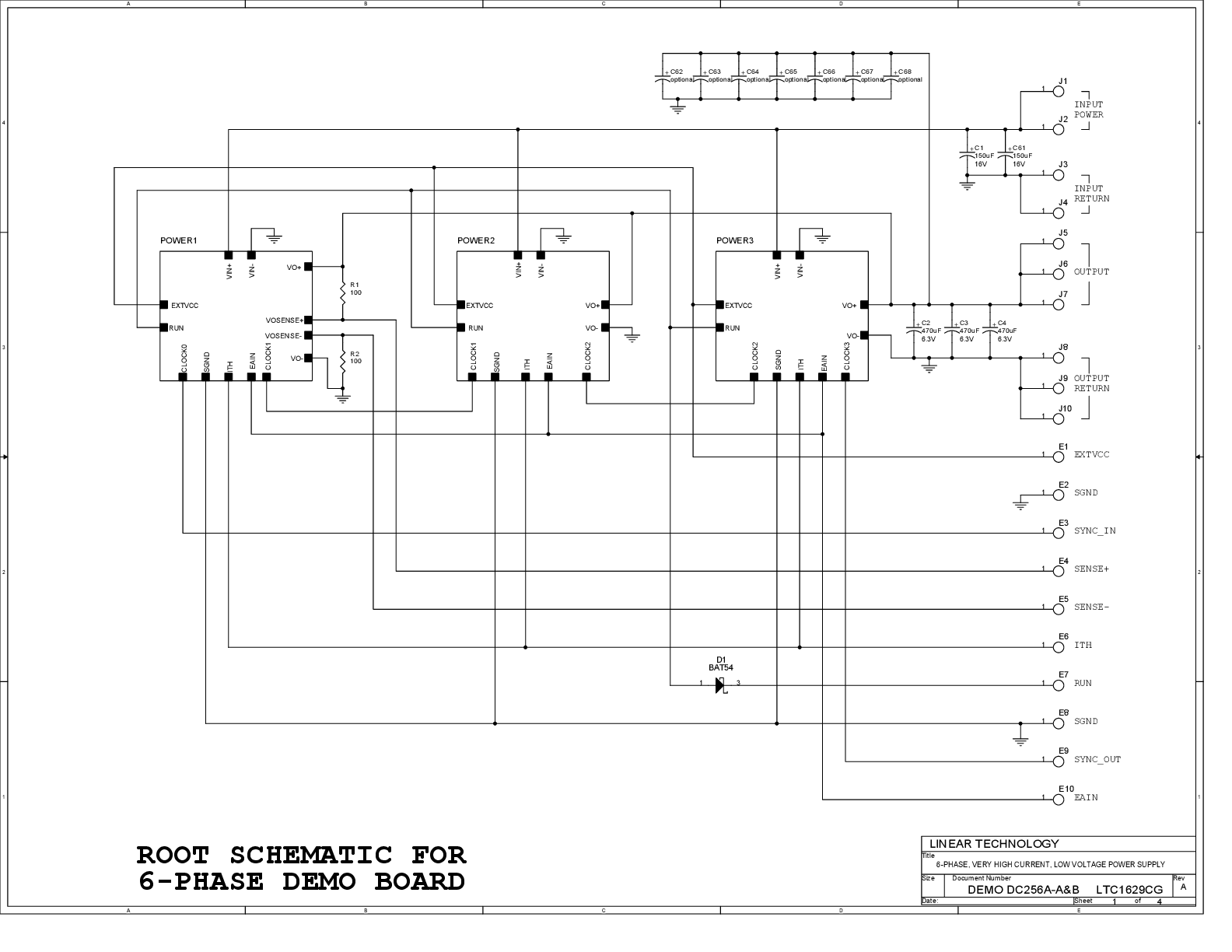

LTC1709-9EG / LTC1629CG | 4相高电流电源，VIN = 12V，VOUT = 1.1V~1.8V (60A)

zoom

DC311A

LTC1709-9EG / LTC1629CG | 4相高电流电源，VIN = 12V，VOUT = 1.1V~1.8V (60A)

download icon

下载

 print icon

打印
DC311A
LTC1709-9EG / LTC1629CG | 4相高电流电源，VIN = 12V，VOUT = 1.1V~1.8V (60A)
立即购买 更多内容

产品详情

DC311A演示板适用于：
LTC1629多相、高效率、同步降压开关稳压器
LTC1709-9 2相、5位VID、电流模式、高效率、同步降压开关稳压器

资料

pdf icon

PDF

DC311A - Demo Manual Download

20.00K

pdf icon

ZIP

DC311A - Design File Download

2.00M

pdf icon

PDF

DC311A - Schematic Download

91.00K

更多 Arrow image
reference details image

DC256A

LTC1629CG | 6相、极高电流、低电压电源，5至 12VIN， 3.3VOUT (90A)或 5VOUT (60A)

reference details image

DC226A

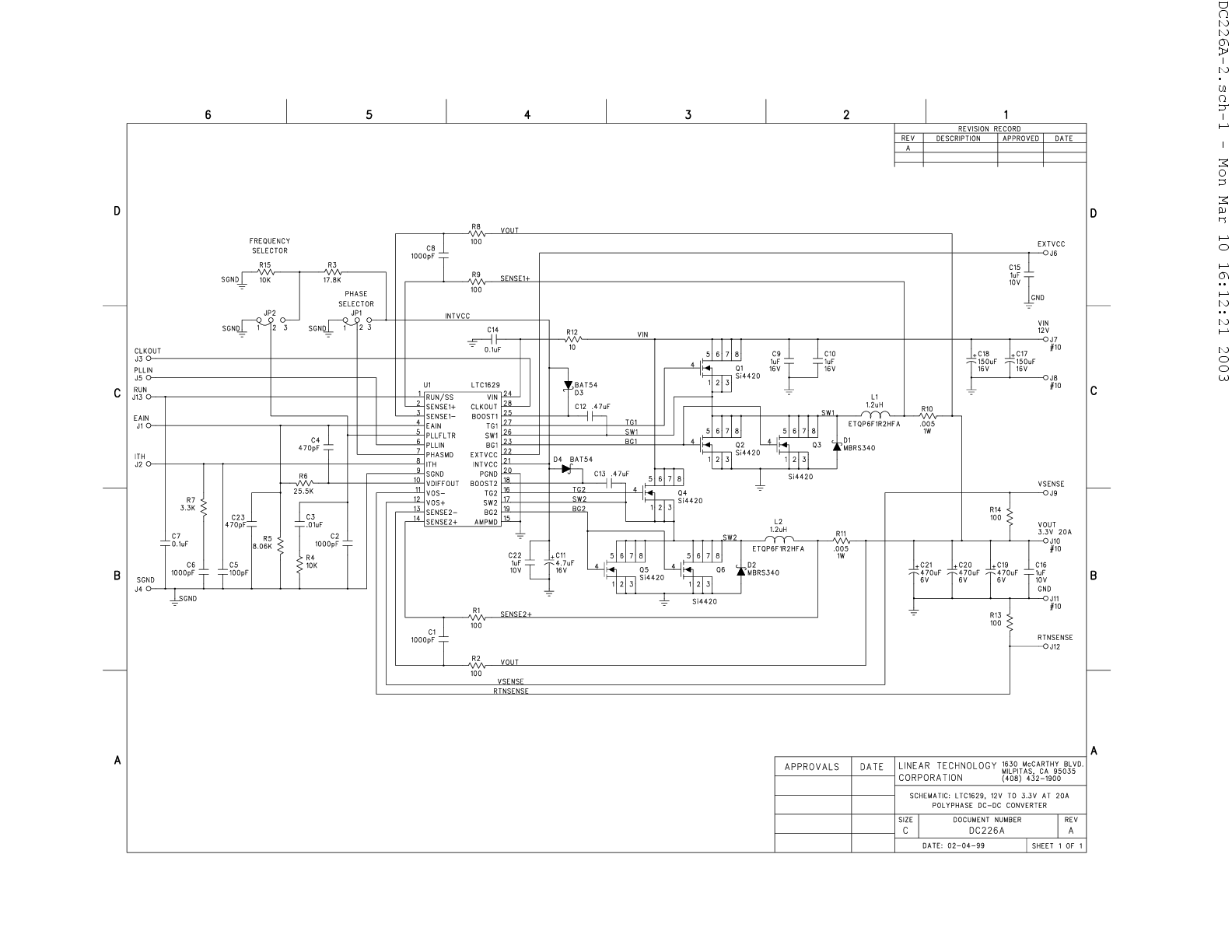

LTC1629CG | 多相DC-DC转换器，5至 13VIN， 3.3VOUT (20A)
