概览
优势和特点
- 异相控制器降低输入电容要求和减少电源感应噪声
- OPTI-LOOP® 补偿使 COUT 减至最少
- 输出电压精度：±1%
- 双N沟道场效应管同步驱动
- 电源好输出电压监视 (LTC1628-PG)
- 直流设定的固定频率：150kHz 至 300kHz
- 宽输入电压 VIN 范围：3.5V 至 36V工作
- 非常低压差工作：99% 占空比
- 可调软启动电流斜率
- 输出折返限流
- 带有失败选择的闭锁短路停机
- 输出过压保护
- 输出电压远程检测
- 低停机静态电流 IQ：20µA
- 5V 和 3.3V 待机稳压器
- 可选择的恒定频率或 Burst Mode® 突发工作方式
- 提供 5mm×5mm QFN 和 28引脚 SSOP 封装
产品详情
LTC®1628/LTC1628-PG 是高性能降压式双开关稳压控制器，可驱动各同步N沟道功率场效应管 MOSFET。该控制器以恒定频率电流型工作方式允许调节频率可高达 300kHz。通过两个控制器输出级异相工作，较大限度降低了由输入电容器的等效串联电阻 (ESR) 引起的功耗和噪声。
在输出电容器和ESR值变化范围很宽时， OPTI-LOOP 补偿优化了瞬态响应。精密的 0.8V 基准和电源好输出指示器与下一代微处理器兼容，3.5V 至 30V (最大为 36V) 的宽输入电源电压范围适用于所有类型的电池。
各控制器的 RUN/SS 引脚提供了软启动，并实现可选定时的短路停机。当过流停机禁止时，折返限流限制了短路情况下 MOSFET 的功耗。输出过压保护电路可使低端 MOSFET 锁定导通直到 VOUT 恢复正常。FCB 方式引脚使 LTC1628 能选择 Burst Mode 方式、恒定频率方式和连续电感器电流方式、或次边绕组调整方式工作。LTC1628-PG 包括电源好输出引脚，这代替了 LTC1628 的故障耦合控制引脚 FLTCPL。
应用
- 笔记本和掌上计算机、个人数字助理
- 电池充电器
- 便携式仪器
- 电池供电数字设备
- 直流分布供电系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

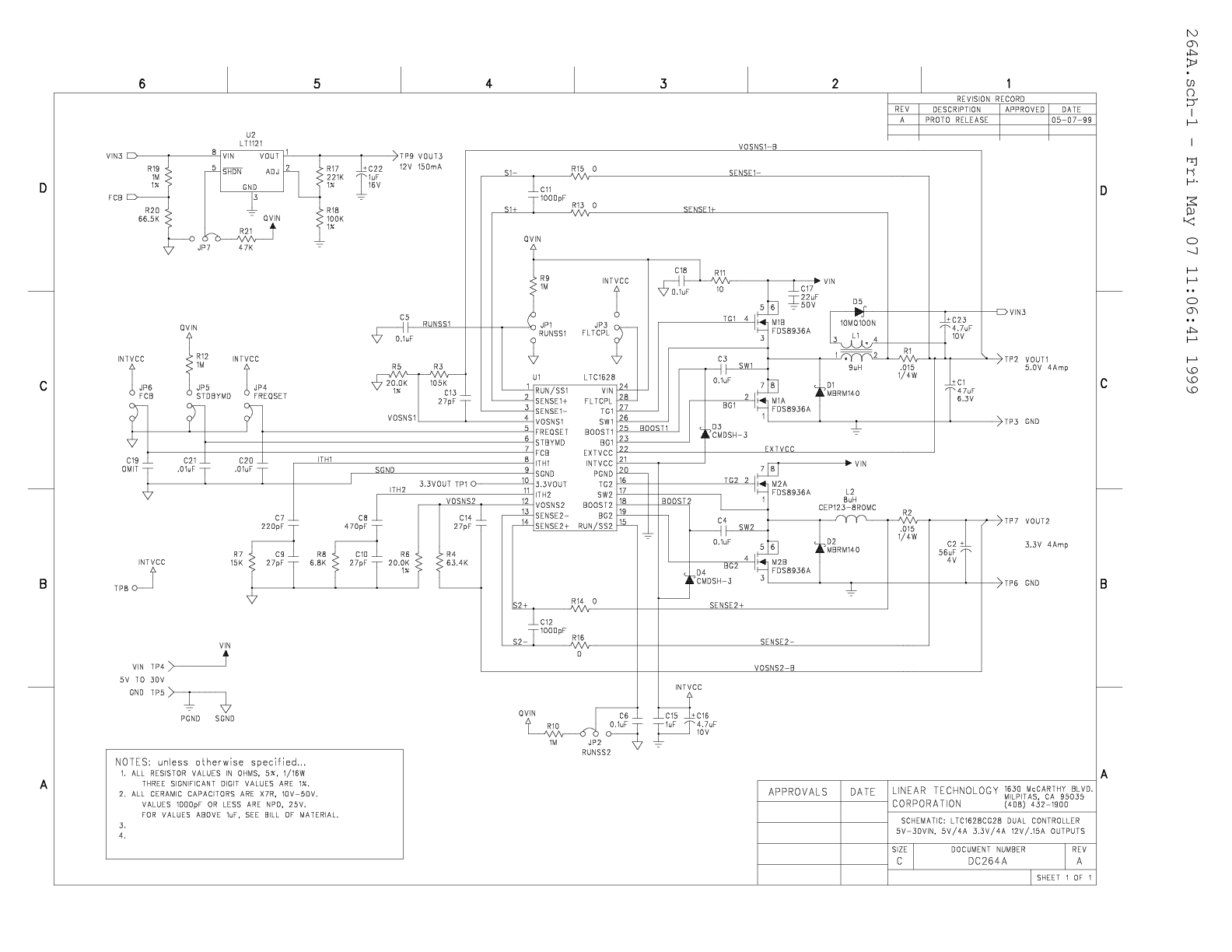

评估套件 (7)
参考资料
-
R384 Reliability Data3/26/2018
-

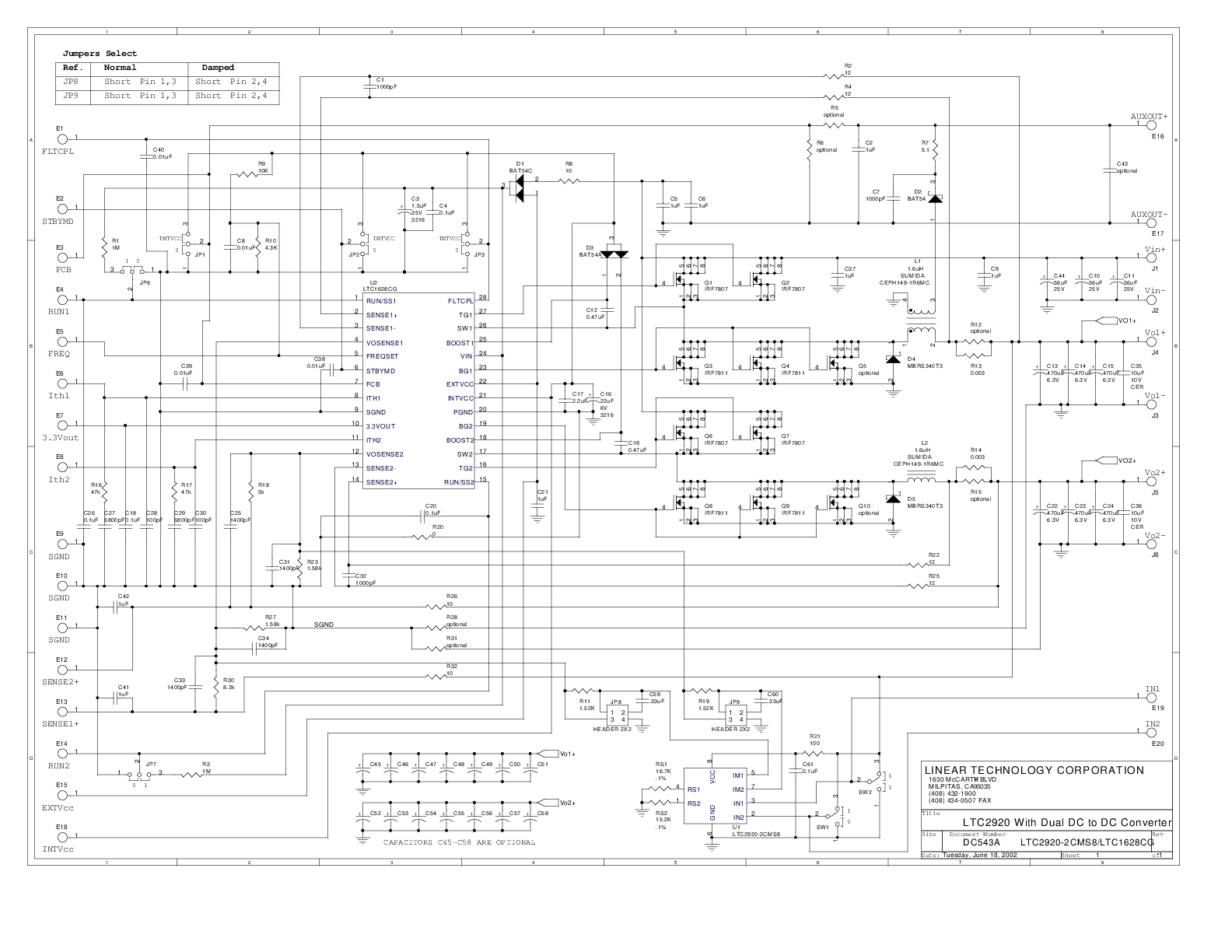

DC543A - Demo Manual9/24/2009
-

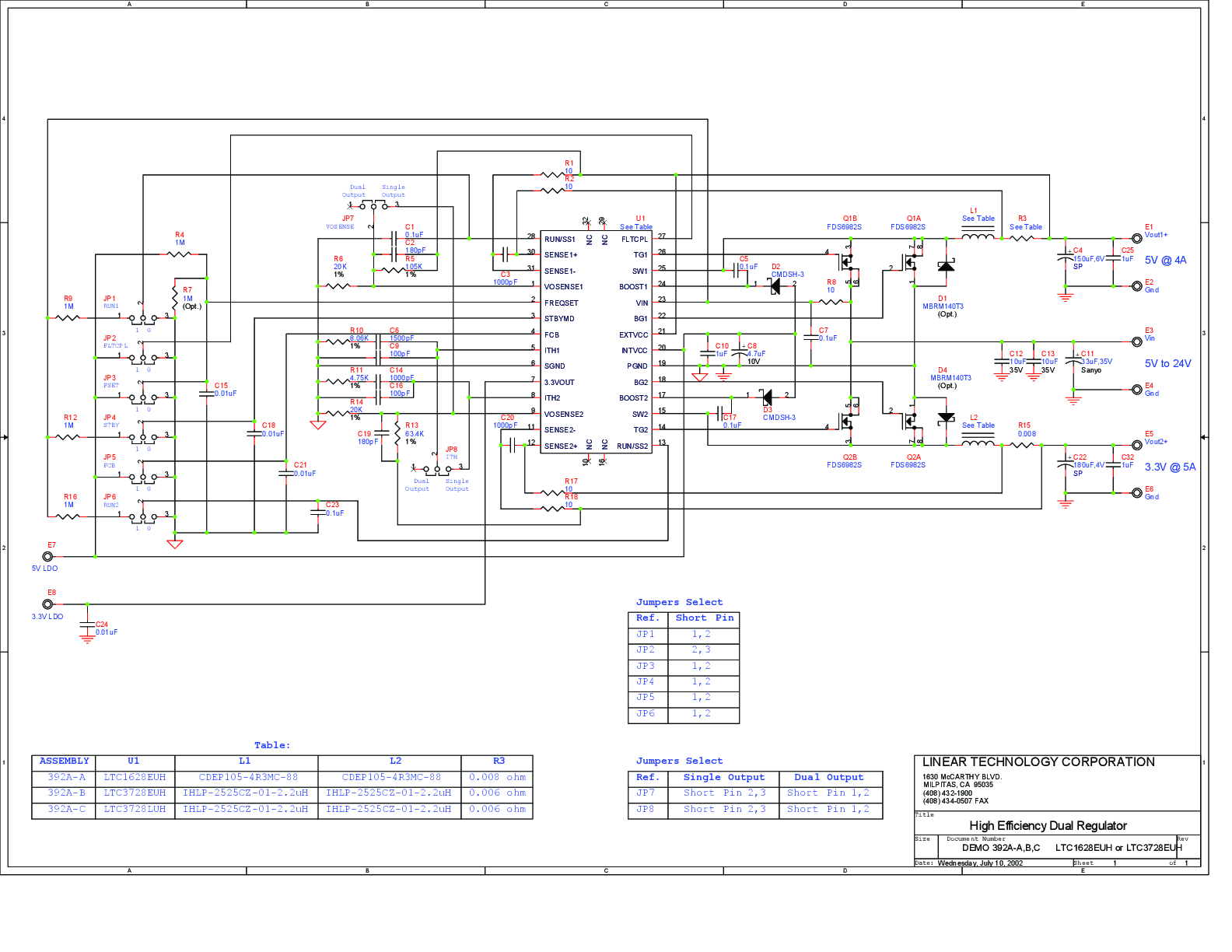

DC392A - Demo Manual9/24/2009
-

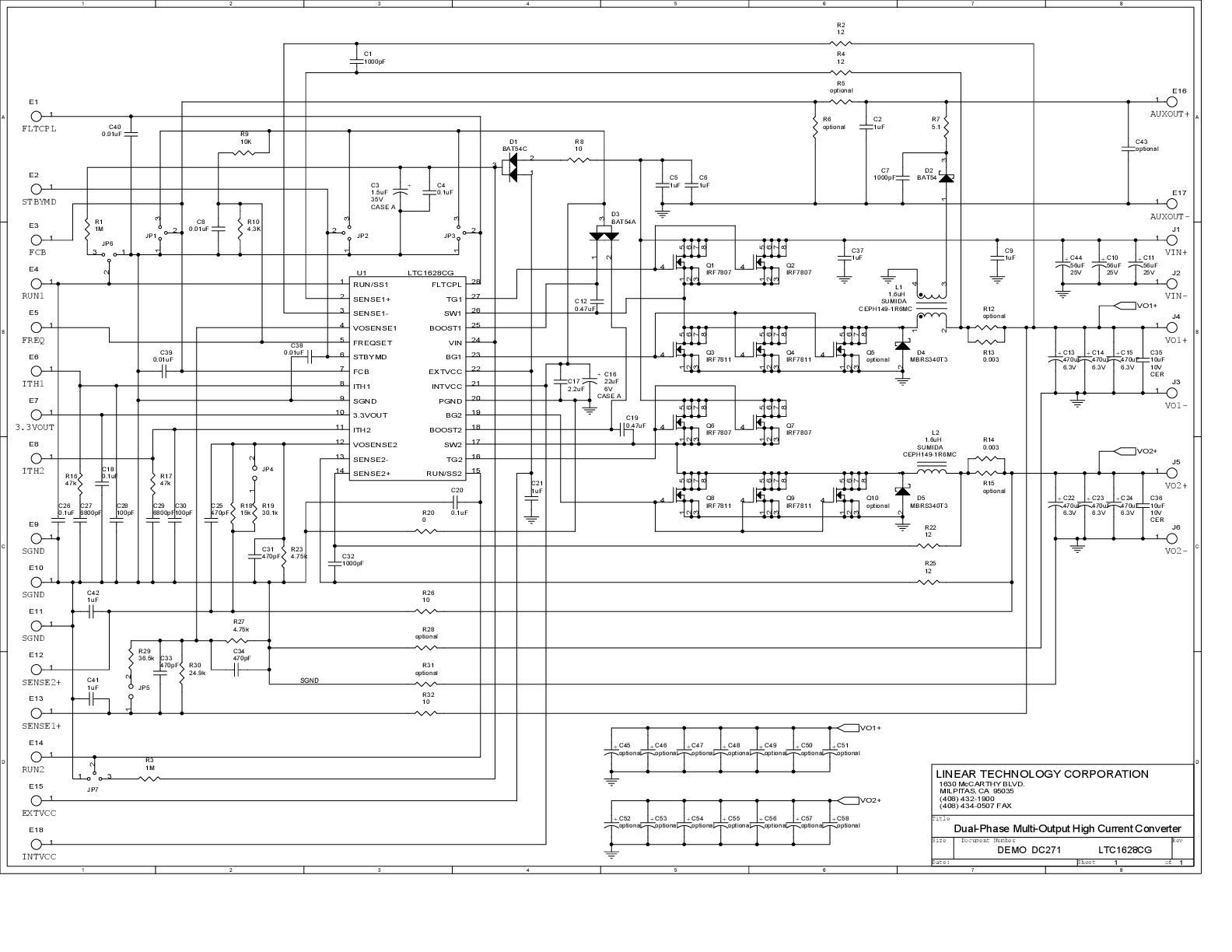

DC271A - Demo Manual9/24/2009
-

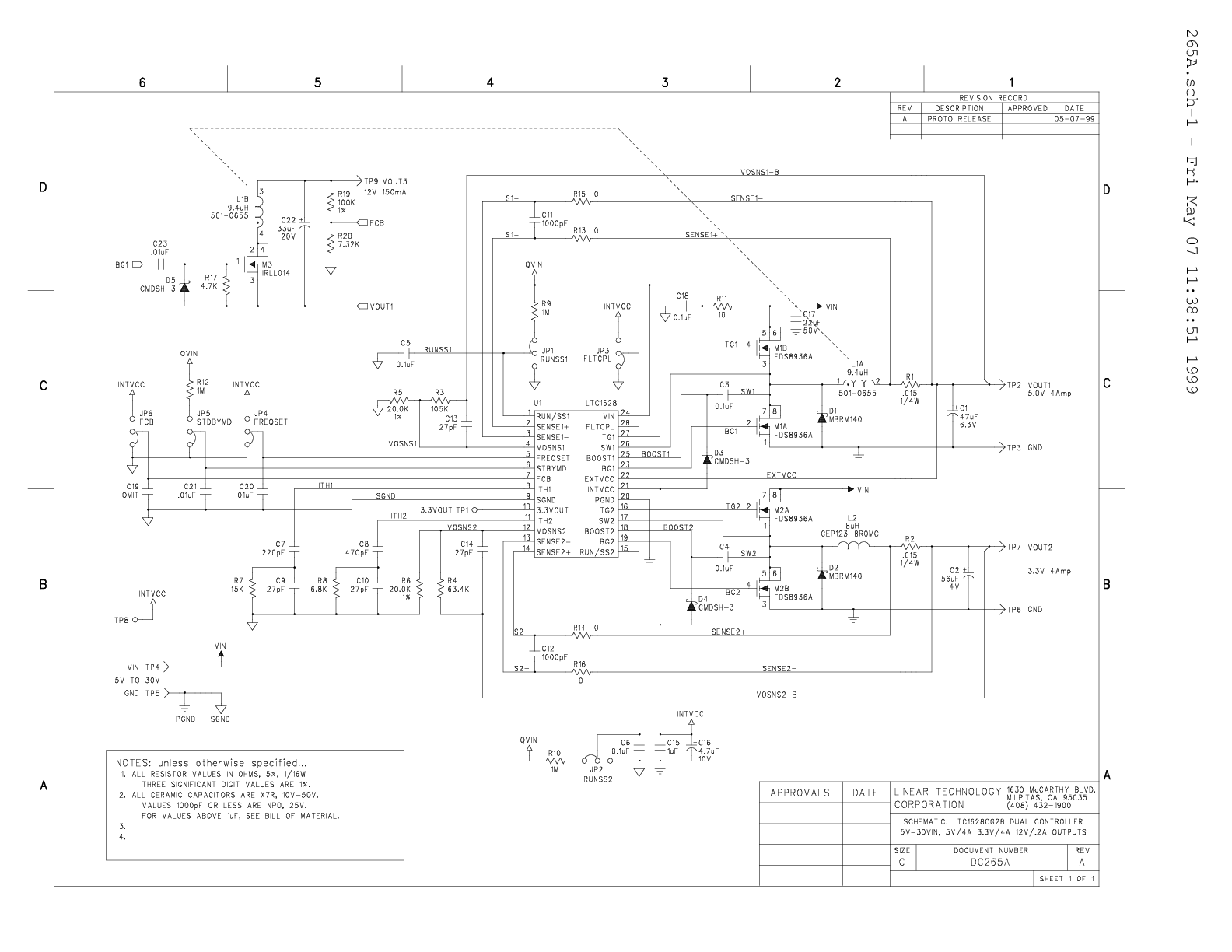

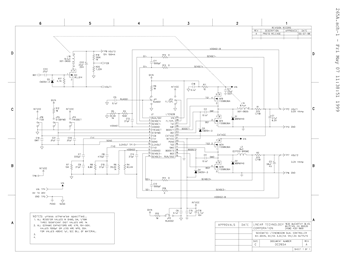

DC265A - Demo Manual9/24/2009
-

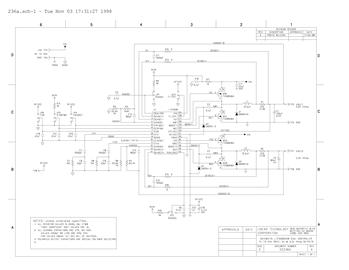

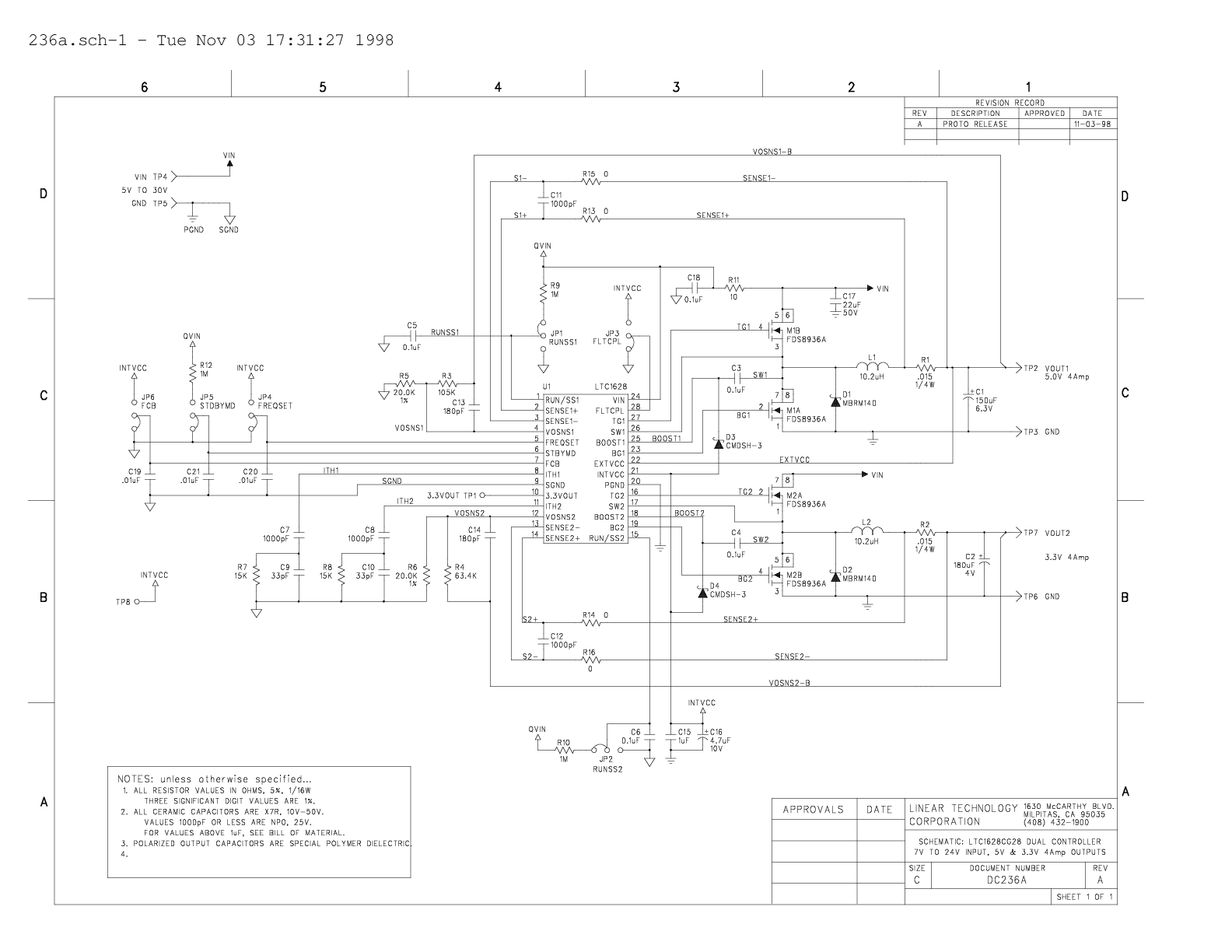

DC236C - Demo Manual9/24/2009
-
Design Note 279: Microprocessor Core Supply Voltage Set by I2C Bus without VID Lines8/21/2021
-
DN265 - Hot Swap Circuit Meets InfiniBand Specification4/4/2014
-
DN210 - 2-Phase, Dual Switching Regulator Fits in Tight Places3/21/2014
-
DN249 - LTC1628-SYNC Minimizes Input Capacitors in Multioutput, High Current Power Supplies3/21/2014
-
Design Solutions 10 - Active Voltage Positioning Reduces Output Capacitors8/21/2007
-
Design Solutions 9 - 2-Phase DC/DC Controller Reduces Capacitanceand Increases Battery Life in Portable Applications8/21/2007
-
Design Solutions 8 - 2-Step Power Conversion: Portable Power for the Future8/21/2007
-
Supply Tracking and Sequencing at Point-of-Load: Easy Design without the Drawbacks of MOSFETs9/1/2005 LT Journal
-
Low Voltage, High Current DC/DC Power Supply with Load Sharing and Redundancy8/1/2002 LT Journal
-
SMBus Controls CPU Voltage Regulators without VID Pins9/1/2001 LT Journal
-
Beware: Worst-Case Specifications Can Be a Reality2/1/2000 LT Journal
-
LTC1702/LTC1703 Switching Regulator Controllers Set a New Standard for Transient Response9/1/1999 LT Journal
-
A Third Generation Dual, Opposing-Phase Switching Regulator Controller6/1/1999 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LTC1628
LTC1628-PG
LTC1628-SYNC
