LT8582

具故障保护功能的双通道、3A、升压 / 负输出 / SEPIC DC/DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 4
特性
  • 双通道 42V、3A 组合式电源开关
  • 主 / 从 (1.7A / 1.3A) 开关设计
  • 宽输入范围:工作时为 2.5V 至 22V,最大瞬态电源为 40V
  • 电源良好引脚用于实现基于事件的排序
  • 开关频率高达 2.5MHz
  • 每个通道可以容易地配置成一个升压、SEPIC 、负输出或反激式转换器
  • 低 VCESAT 开关:在 2.75A 时为 270mV (典型值)
  • 可同步至一个外部时钟
  • 输出短路保护
  • 高增益 SHDN 引脚可接受缓慢变化的输入信号

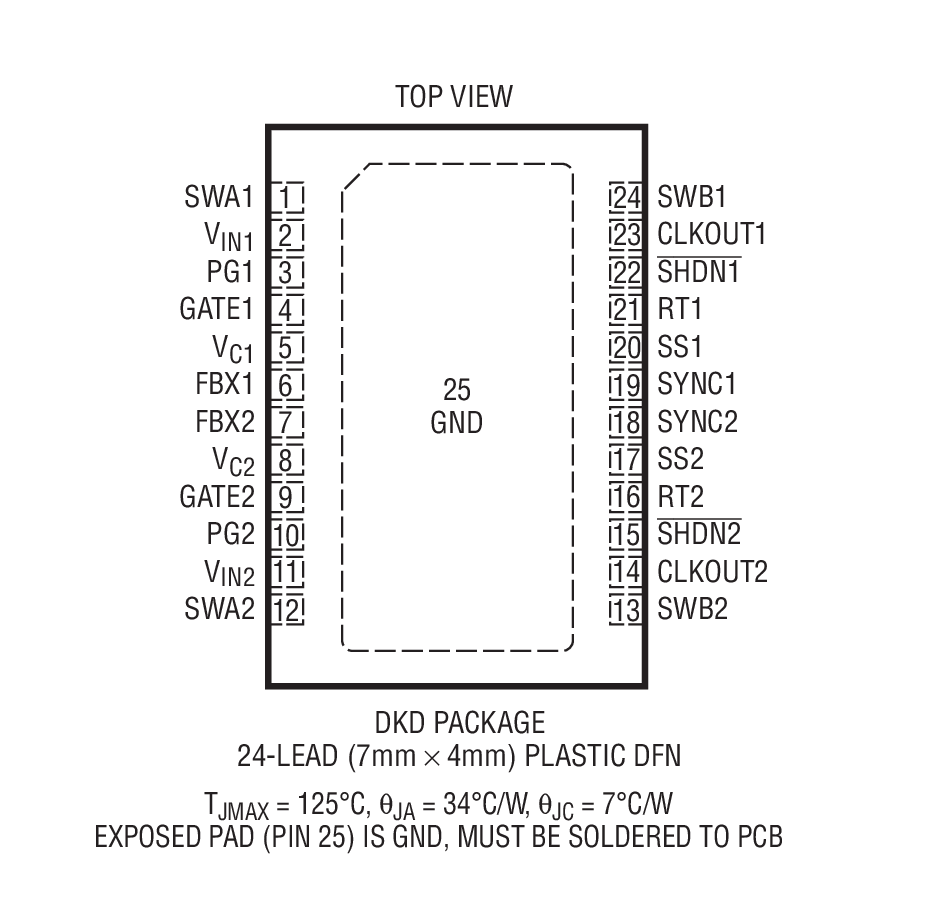

  • 24 引脚 7mm x 4mm DFN 封装

更多细节
show more Icon

LT®8582 是一款具有一个电源良好引脚和内置故障保护功能的独立双通道 PWM DC/DC 转换器,可帮助提供针对输入过压和过热状况的保护作用。每个通道包括一个 42V 主开关和一个可连接在一起的 42V 从开关,以提供一个 3A 的总电流限值。

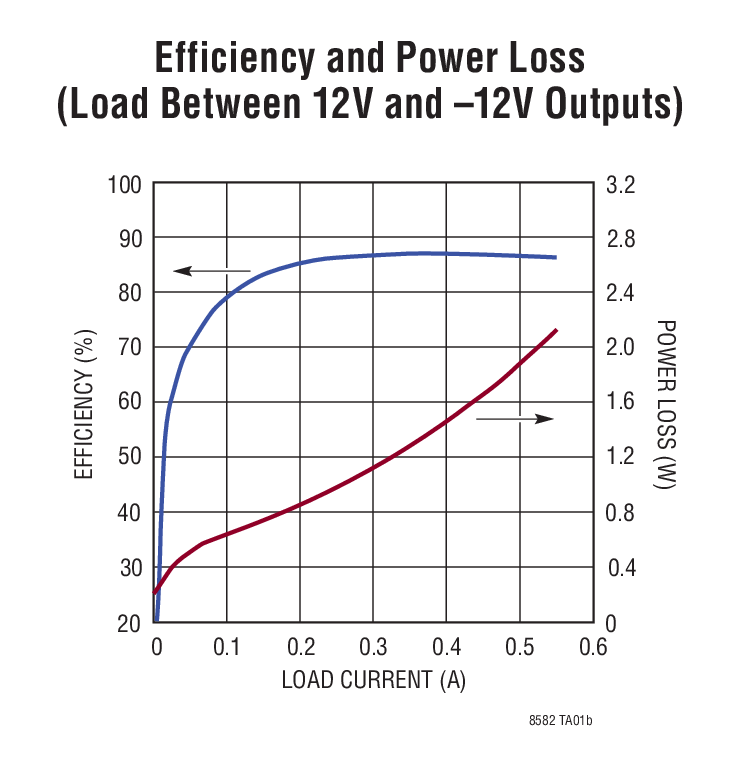

LT8582 是众多局部电源设计的理想选择。每个通道可以容易地通过配置而成为升压、SEPIC、负输出或反激式结构。两个通道总共能够从一个 5V 输入产生一个 12V 和一个 -12V 输出以及 14.4W 的组合输出功率。此外,LT8582 的从开关还允许将该器件配置成高电压、高功率充电泵拓扑结构,相比于传统型电路,这种拓扑结构的效率更高、所需的组件更少。

LT8582 还具有创新的 SHDN 引脚电路,因而可接受缓慢变化的输入信号,并提供了一种可调的欠压闭锁功能。另外,这款器件还集成了诸如输出短路保护、频率折返和软起动等附加功能。LT8582 采用 24 引脚 7mm x 4mm DFN 封装。



Applications

  • 局部电源
  • 真空荧光显示屏 (VFD) 偏置电源
  • TFT-LCD 偏置电源
  • 汽车引擎控制单元 (ECU) 电源

产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8582EDKD#PBF
  • HTML
  • HTML
LT8582EDKD#TRPBF
  • HTML
  • HTML
LT8582IDKD#PBF
  • HTML
  • HTML
LT8582IDKD#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1734A

LT8582IDKD Demo Board I Dual 3A Boost/Inverting/SEPIC DC/DC Converter

zoom

DC1734A

LT8582IDKD Demo Board I Dual 3A Boost/Inverting/SEPIC DC/DC Converter

LT8582IDKD Demo Board I Dual 3A Boost/Inverting/SEPIC DC/DC Converter

产品详情

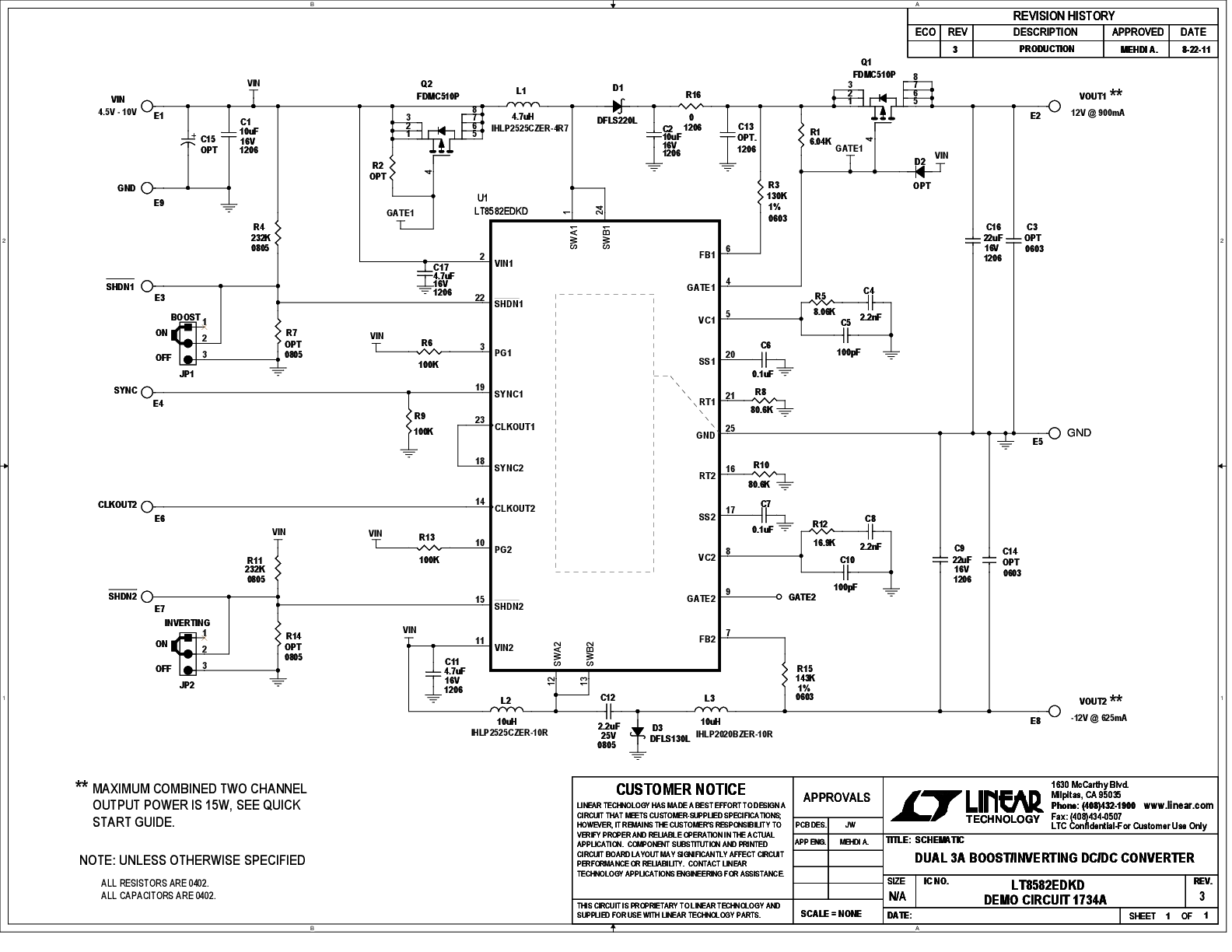

Demonstration circuit 1734A features the dual channel LT8582 in boost and inverting regulator configurations. The circuit is designed to convert a 5V to 10V input source to 12V at 900mA and –12V at 590mA. To limit the temperature rise of the chip to 40°C, on the demo board with no air flow, the maximum combined output power is 15W. Additional input bulk capacitance may be needed, subject to source impedance. DC1734A is designed to survive output short circuit events.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 1

Figure 1. CN0554 Simplified Block Diagram

±10 V 模拟输入和±15 V 模拟输出,适用于树莓派平台

zoomopens a dialog

CN0554

±10 V 模拟输入和±15 V 模拟输出,适用于树莓派平台

CN0554

参考设计

tooltip Info:参考设计
±10 V 模拟输入和±15 V 模拟输出,适用于树莓派平台

特性和优点

  • 8个伪差分输入或16个单端输入
  • 高达±13 V的可选输入电压范围
  • 16个单端输出
  • 高达±15 V输出
  • 所有电源轨由树莓派供电
查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

3.71 M

视频

Thumbnail Image

2月 17, 2023

01:00

CN0554: 10V Analog Input and 15V Analog Output for Raspberry Pi
