LT8303

具 150V/450mA 开关的 100VIN 微功率隔离型反激式转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 10
特性
  • 输入电压范围:5.5V至100V
  • 450mA、150V内部DMOS电源开关
  • 输出功率:最高5W
  • 低静态电流:
    • 70μA(睡眠模式下)
    • 280μA(活动模式下)
  • 边界工作模式(重负载下)
  • 低纹波Burst工作模式®(轻负载下)
  • 全输出的最小负载<0.5%(典型值)
  • 通过单个外部电阻设置VOUT
  • 无需变压器第三绕组或光隔离器进行调整
  • 精确的EN/UVLO阈值和滞回
  • 内部补偿和软启动

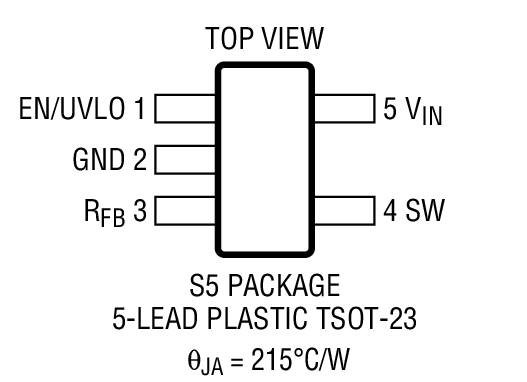

  • 5引脚TSOT-23封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

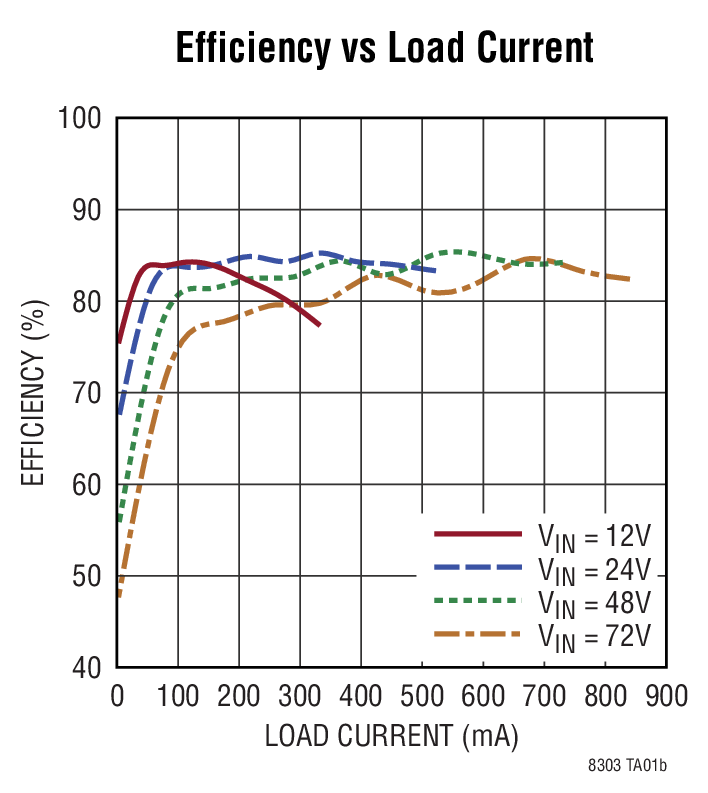

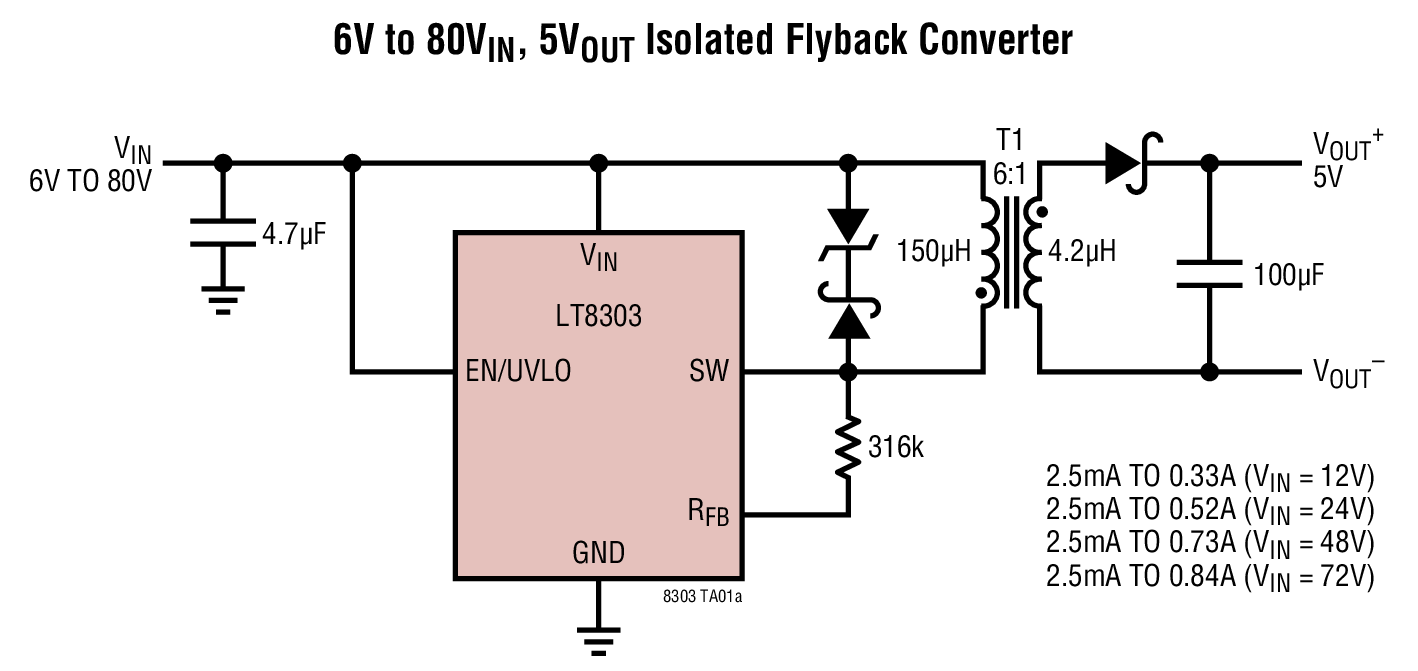

LT8303 是一款微功率、高电压、隔离型反激式转换器。通过直接从主端反激波形对隔离式输出电压进行采样,该器件无需借助第三个绕组或光隔离器来实现稳压。输出电压利用单个外部电阻器来设置。内部补偿和软起动进一步减少了外部组件数目。边界模式操作提供了一种具卓越负载调节性能的小型磁性解决方案。低纹波突发模式操作可在轻负载条件下保持高效率,同时较大限度地抑制输出电压纹波。LT8303 将一个450mA、150V DMOS 电源开关与所有的高电压电路和控制逻辑电路集成在一个 5 引脚 ThinSOT 封装之中。

LT8303 可在5.5V 至 100V 的输入电压范围内工作,并输送高达5W 的隔离输出功率。高集成度以及边界和低纹波突发模式的运用为隔离式供电提供了一款使用简单、低组件数目和高效率的应用解决方案。

应用

  • 隔离型电信、数据通信、汽车、工业和医疗电源
  • 隔离型辅助 / 内务处理电源
产品模型 10

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8303ES5#TRMPBF
  • HTML
  • HTML
LT8303ES5#TRPBF
  • HTML
  • HTML
LT8303HS5#TRMPBF
  • HTML
  • HTML
LT8303HS5#TRPBF
  • HTML
  • HTML
LT8303HS5#WTRMPBF
  • HTML
  • HTML
LT8303HS5#WTRPBF
  • HTML
  • HTML
LT8303IS5#TRMPBF
  • HTML
  • HTML
LT8303IS5#TRPBF
  • HTML
  • HTML
LT8303RS5#WTRMPBF
  • HTML
  • HTML
LT8303RS5#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8303ES5#TRMPBF

量产

LT8303ES5#TRPBF

量产

LT8303HS5#TRMPBF

量产

LT8303HS5#TRPBF

量产

LT8303IS5#TRMPBF

量产

LT8303IS5#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8303ES5#TRMPBF

量产

LT8303ES5#TRPBF

量产

LT8303HS5#TRMPBF

量产

LT8303HS5#TRPBF

量产

LT8303IS5#TRMPBF

量产

LT8303IS5#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

DC2490A

LT8303ES5隔离演示板 | 隔离型反激式,36V ≤ VIN ≤ 72V,VOUT = 5V(高达0.84A)

zoom

DC2490A

LT8303ES5隔离演示板 | 隔离型反激式,36V ≤ VIN ≤ 72V,VOUT = 5V(高达0.84A)

LT8303ES5隔离演示板 | 隔离型反激式,36V ≤ VIN ≤ 72V,VOUT = 5V(高达0.84A)

产品详情

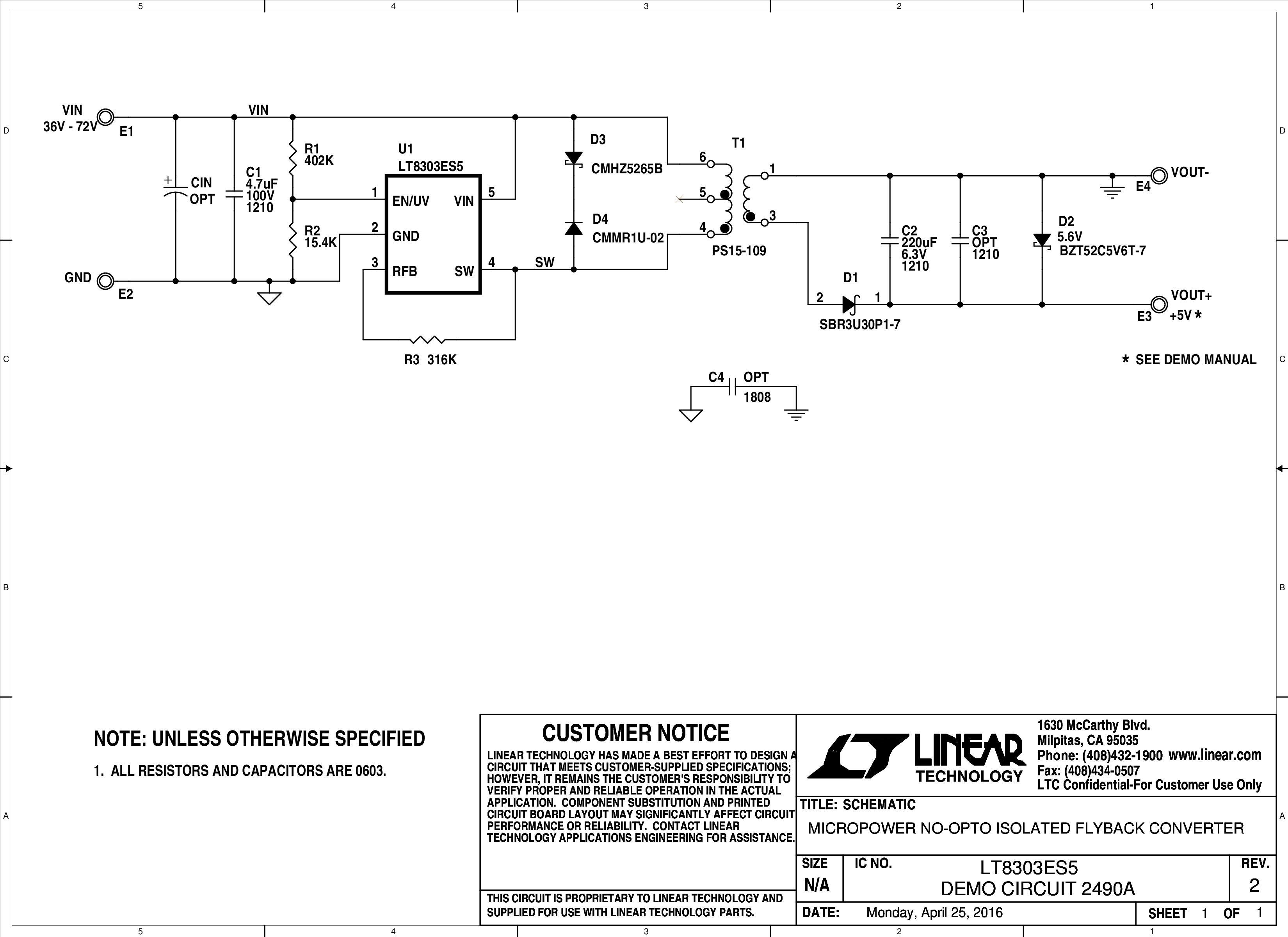

演示电路2490A是一款微功耗隔离型反激式转换器,内置LT8303。该演示电路输出5V,在36V至72V的输入电压范围内,2.5mA至0.84A的负载电流保持严格的调节。输出电流能力随输入电压而增加,如性能概览表所示。
