LT3845

具可调工作频率的高电压同步电流模式降压型控制器

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
产品模型 8
特性
  • 高电压操作:高达 60V
  • 可同步至高达 600kHz
  • 可设置恒定频率:100kHz 至 500kHz
  • 输出电压高达 36V
  • 自适应非重叠电路可防止开关贯通
  • 不连续操作的禁止反向电感器电流特性可提高轻负载时的效率
  • 可编程软起动
  • 无负载静态电流为 120μA
  • 10μA 停机电源电流
  • 1% 稳压准确度
  • 标准栅极N沟道功率 MOSFET
  • 电流限值不受占空比的影响
  • 反向过流保护
  • 16 引脚耐热增强型 TSSOP 封装和 16 引脚 PDIP 封装



更多细节
show more Icon

LT®3845 是一款用于中高功率、高效率电源的高电压、同步、电流模式控制器。它提供了一个 4V 至 60V 的宽输入范围 (最小启动电压为 7.5V)。一个板载稳压器通过直接从 VIN 来提供 IC 电源简化了偏置要求。

通过把 IC 静态电流减小至 120μA,突发模式 (Burst Mode®) 操作保持了轻负载条件下的高效率。该器件还利用反向电感器电流禁止功能提升了轻负载时的效率,从而能够支持不连续操作。

另外的特点包括可调固定工作频率 (可同步至一个外部时钟以适合那些对噪声敏感的应用)、能够驱动大的 N 沟道MOSFET 栅极驱动器、精准的欠压闭锁功能、10μA 停机电流、短路保护和可编程软起动功能。

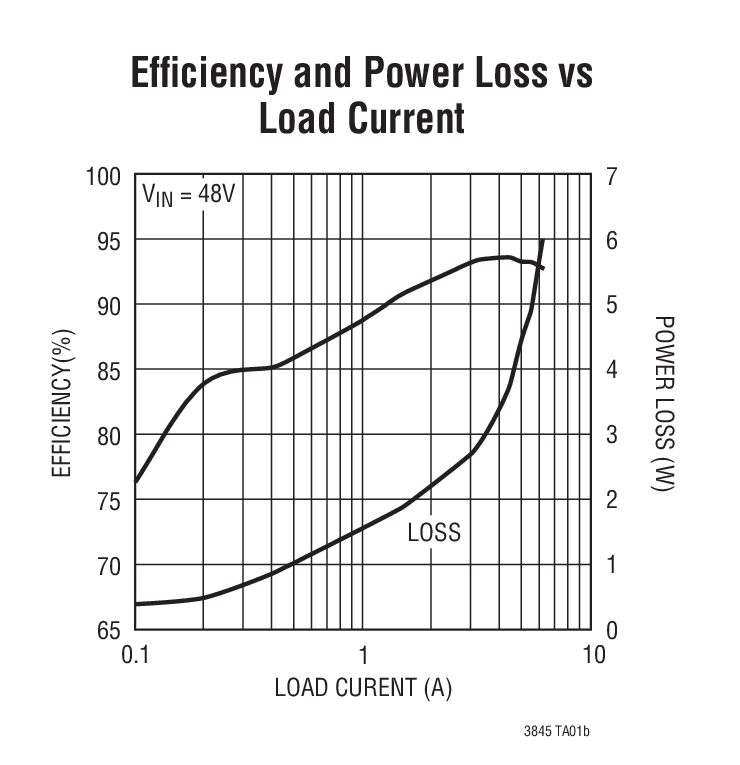

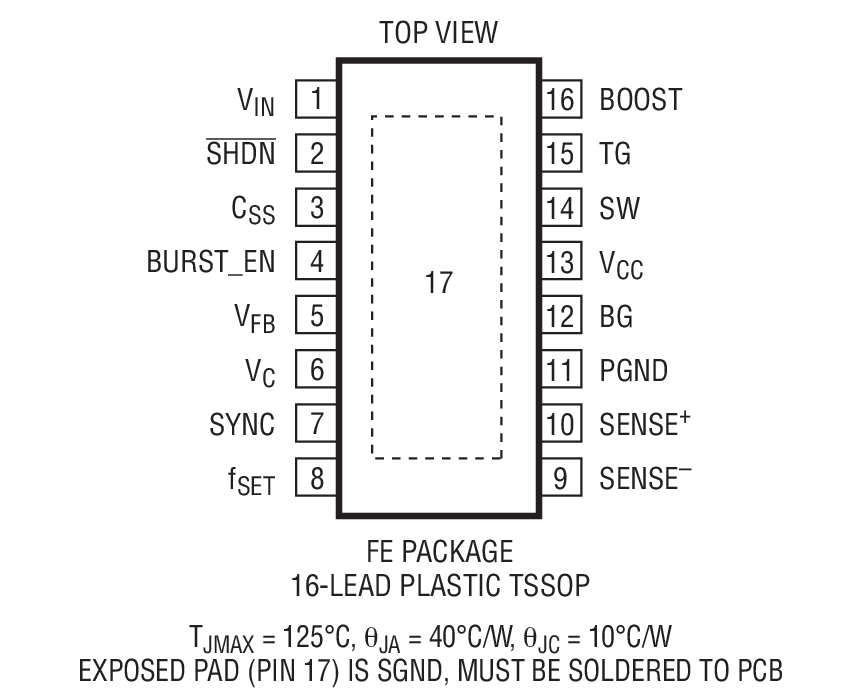

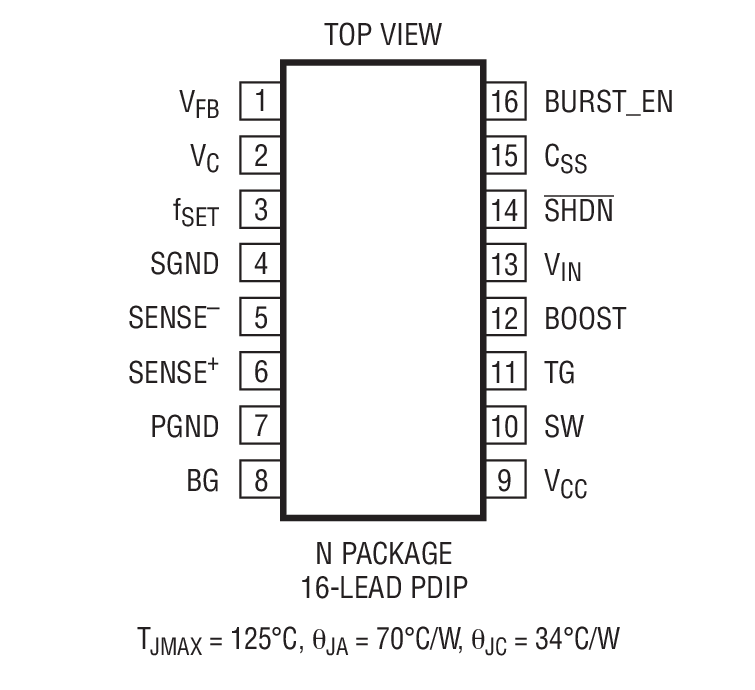

LT3845 采用 16 引脚耐热增强型 TSSOP 封装和 16 引脚通孔 N 封装。




Applications

  • 12V 和 42V 汽车和重型设备
  • 48V 电信电源
  • 航空电子设备和工业控制系统
  • 分布式功率转换器
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3845EFE#PBF
  • HTML
  • HTML
LT3845EFE#TRPBF
  • HTML
  • HTML
LT3845EN#PBF
  • HTML
  • HTML
LT3845IFE#PBF
  • HTML
  • HTML
LT3845IFE#TRPBF
  • HTML
  • HTML
LT3845MPFE
  • HTML
  • HTML
LT3845MPFE#PBF
  • HTML
  • HTML
LT3845MPFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3845EFE#PBF

量产

LT3845EFE#TRPBF

量产

LT3845IFE#PBF

量产

LT3845IFE#TRPBF

量产

LT3845MPFE

量产

LT3845MPFE#PBF

量产

LT3845MPFE#TRPBF

量产

10月 11, 2022

- 22_0241

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8月 6, 2022

- 22_0172

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3845EFE#PBF

量产

LT3845EFE#TRPBF

量产

LT3845IFE#PBF

量产

LT3845IFE#TRPBF

量产

LT3845MPFE

量产

LT3845MPFE#PBF

量产

LT3845MPFE#TRPBF

量产

10月 11, 2022

- 22_0241

arrow down

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8月 6, 2022

- 22_0172

arrow down

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1073A

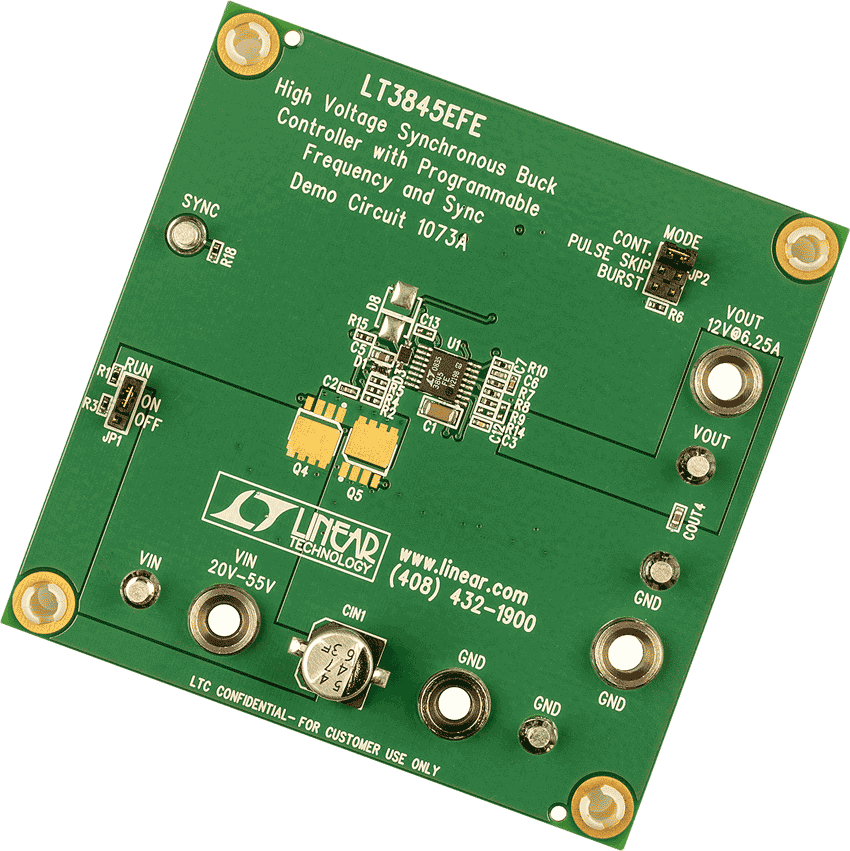

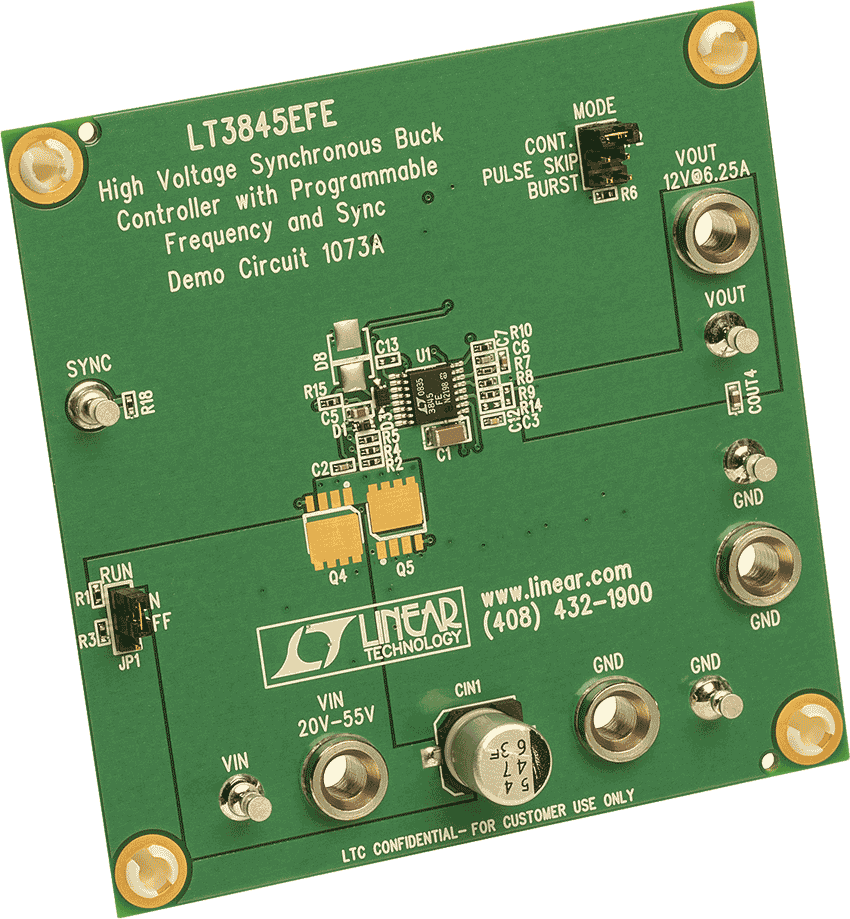

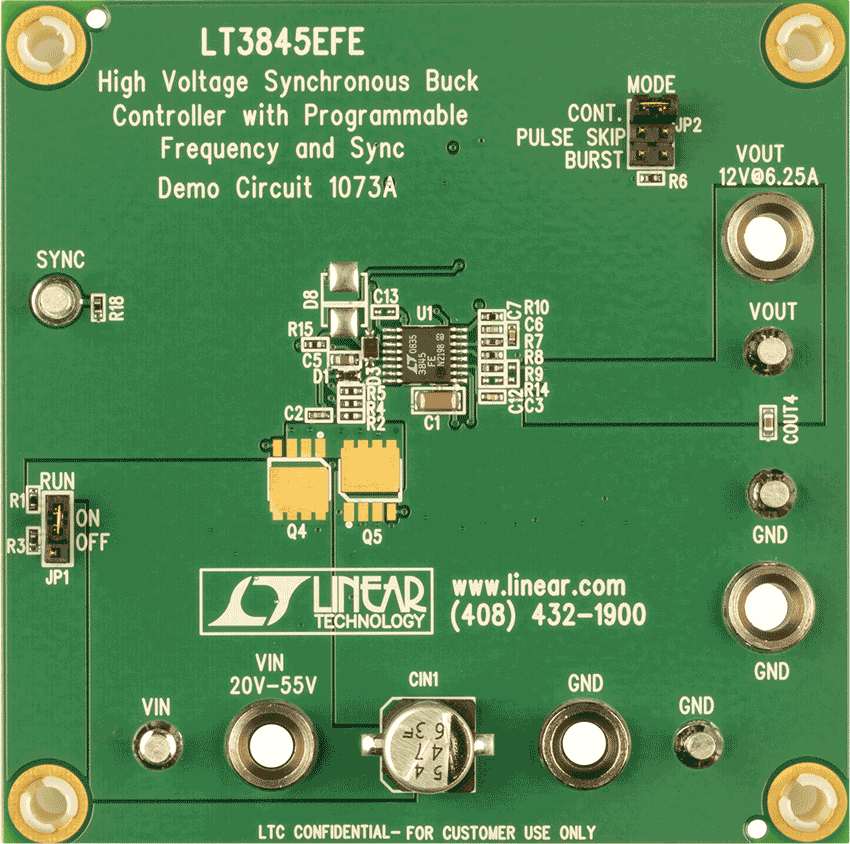

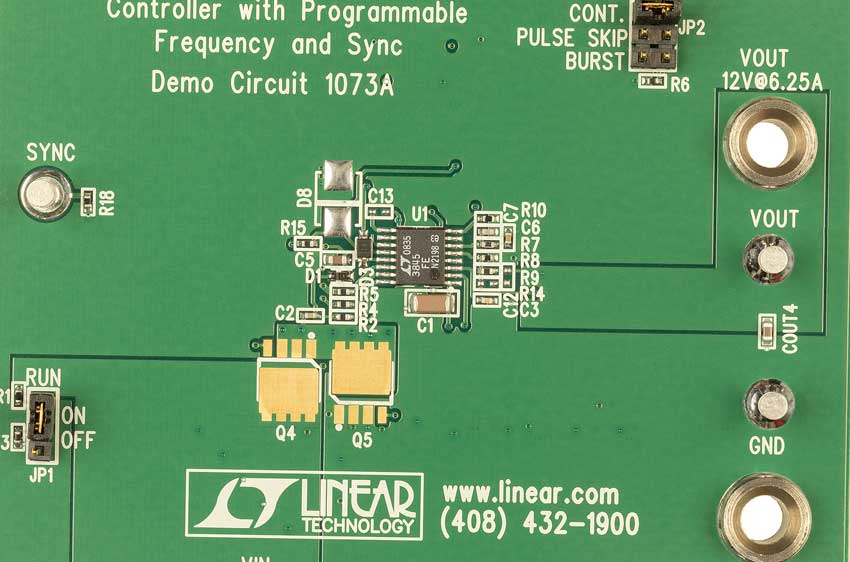

LT3845EFE 演示板 | 20V < VIN < 55V,VOUT:12V/6.25A

zoom

DC1073A

LT3845EFE 演示板 | 20V < VIN < 55V,VOUT:12V/6.25A

LT3845EFE 演示板 | 20V < VIN < 55V,VOUT:12V/6.25A

产品详情

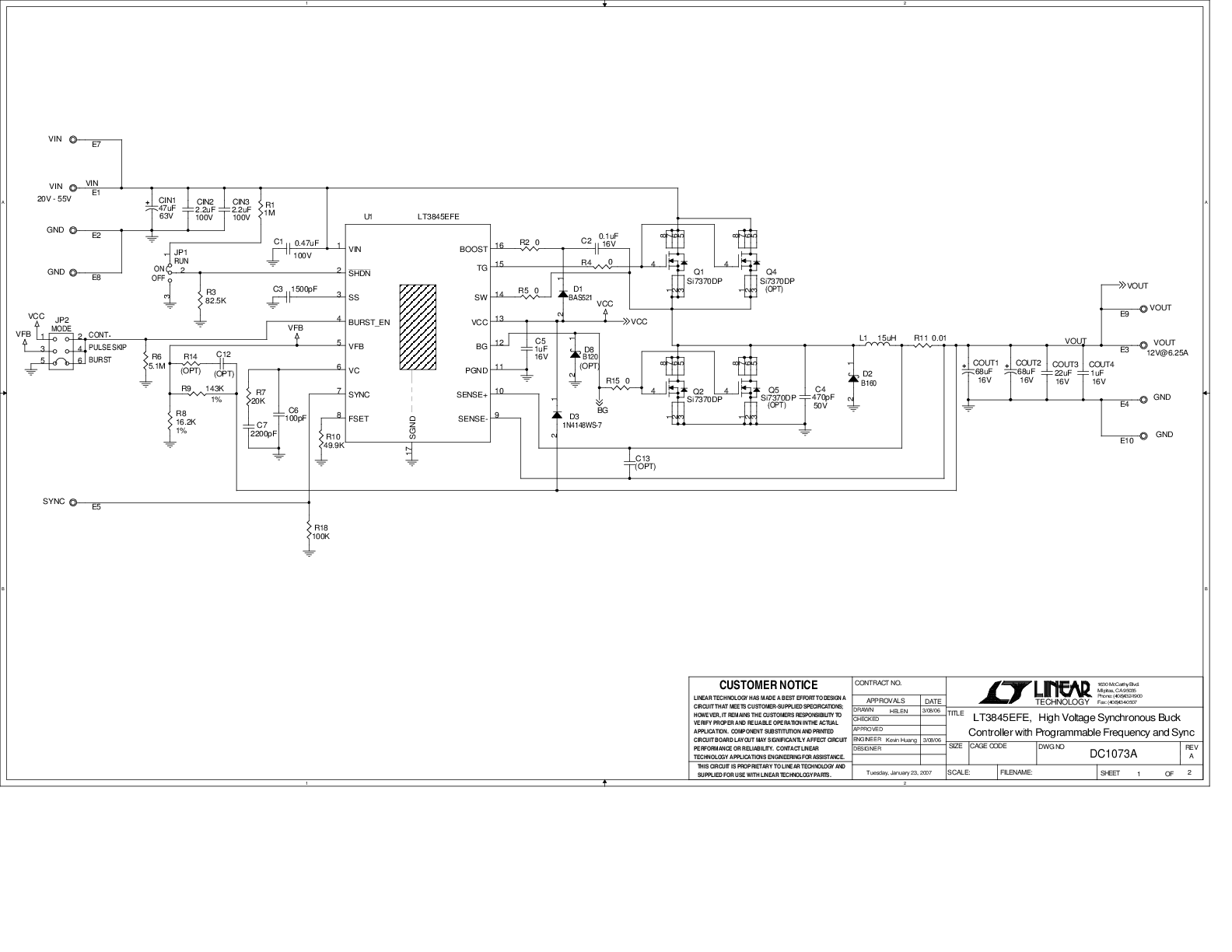

演示电路 1073 是一款采用 LT3845 的 100kHz 至 500kHz 可编程频率、高电压、电流模式 DC/DC 降压型转换器。工作频率可同步至高达 600kHz。该演示板专为采用一个 20V 至 55V 输入产生 12V/6.25A (75W) 输出而设计。软启动功能可控制启动时输出电压的转换速率,从而减小浪涌电流和电压过冲。可通过跳线选择工作模式 (突发模式、不连续电流模式和连续电流模式)。突发模式和不连续电流模式都可在轻负载时提高效率。连续电流模式将保持恒定的开关频率,这与负载电流无关。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
