概览

优势和特点

  • 高电压运作:达 60V
  • 可同步至高达 600kHz
  • 可调恒定频率:100kHz 至 500kHz
  • 输出电压高达 36V
  • 在电流限制模式中实现稳定操作
  • 自适应非重叠电路防止发生开关贯通
  • 用于不连续操作的反向电感器电流禁止功能改善轻负载时的效率
  • 可编程软起动
  • 120μA 无负载静态电流
  • 10μA 停机电源电流
  • 1% 稳压准确度
  • 标准的选通 N 沟道功率 MOSFET
  • 反向过流保护
  • 16 引脚耐热性能增强型 TSSOP 封装



产品详情

LT®3845A 是一款高电压、同步、电流模式控制器,用于中等至高功率的高效率电源。该器件提供了一个 4V 至 60V 的宽输入范围 (7.5V 最小启动电压)。一个板载稳压器通过直接从 VIN 提供 IC 电源而简化了偏置要求。

突发模式 (Burst Mode®) 操作通过将 IC 静态电流减小至 120μA 而在轻负载条件下保持了高效率。另外,还利用支持不连续操作的反向电感器电流禁止功能改善了轻负载效率。

其他特点包括可调固定工作频率 (对于噪声敏感型应用可同步至一个外部时钟)、能够驱动大的 N 沟道 MOSFET 的栅极驱动器、精准的欠压闭锁、10μA 停机电流、短路保护和可编程软起动功能。

LT3845A 采用16 引脚耐热性能增强型 TSSOP 封装。




应用

  • 12V 和 42V 汽车及重型设备
  • 48V 电信电源
  • 航空电子和工业控制系统
  • 分布式功率转换器



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

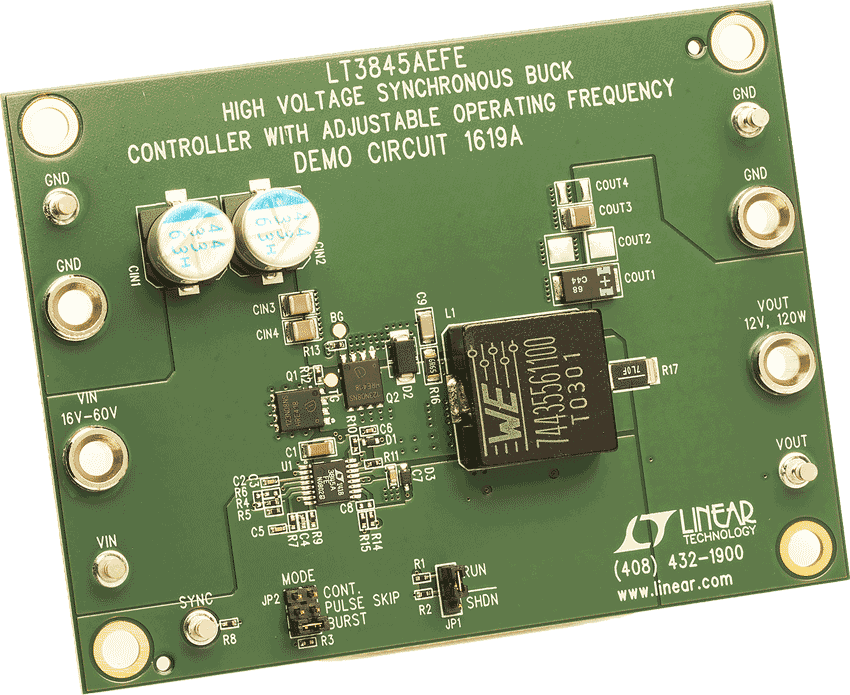

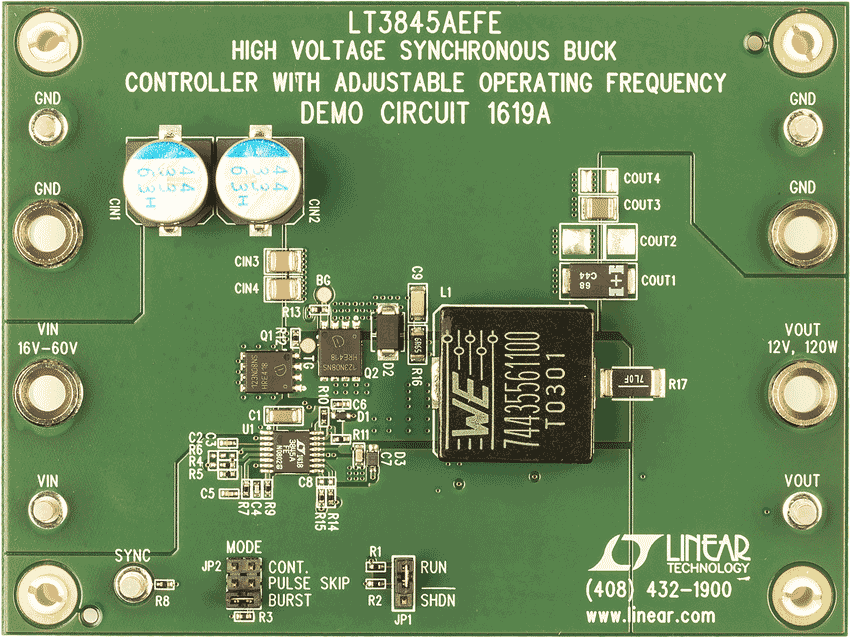

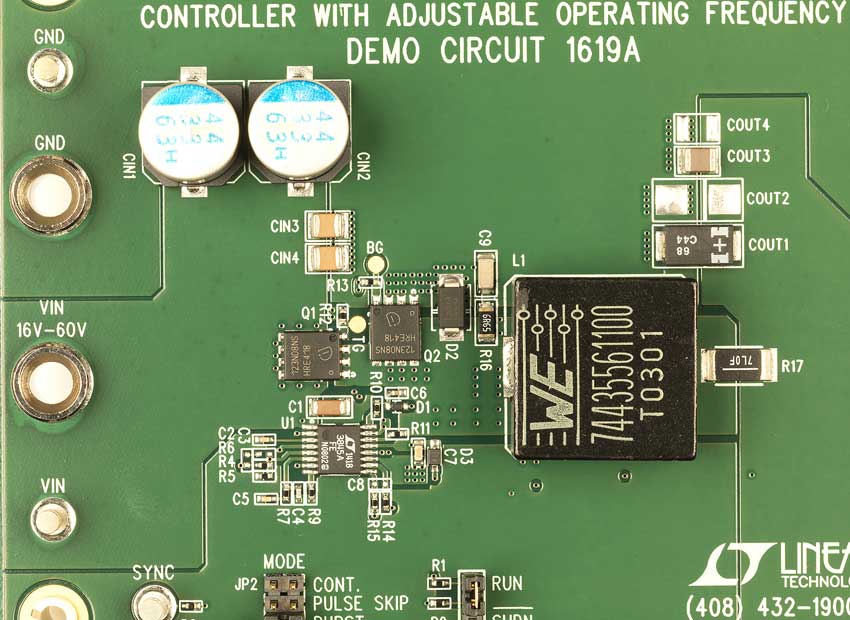

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LT3845
LT3845A

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT3845
LT3845 PARALLEL
LT3845A
LT3845A PARALLEL
LT3845APARALLEL
LT3845PARALLEL
