LT3695

1A、容错型、微功率降压稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 18
特性
  • 宽输入范围:
    • 工作于 3.6V 至 36V
    • 过压闭锁功能可保护电路安全承受 60V 瞬态
  • FMEA 容错:
    • 在相邻引脚短路或当某个引脚浮置时,
    • 输出处于或低于稳压点
  • 1A 输出电流
  • 低纹波 (<15mVP-P) 突发模式 (Burst Mode®) 操作
    • 无负载时,IQ = 75μA (对于 12VIN 至 3.3VOUT)
  • 可调开关频率:250kHz 至 2.2MHz
  • 短路保护
  • 可同步范围从 300kHz 至 2.2MHz
  • 输出电压:0.8V 至 20V
  • 电源良好标记
  • 可提供 3.3V 和 5V 的固定输出电压版本
  • 小巧的耐热性能增强型 16 引脚 MSOP 封装



更多细节
show more Icon

LT®3695 是一款可调频率 (250kHz 至 2.2MHz) 单片式降压型开关稳压器,可接受高达 36V 的输入电压,并能安全地经受高达 60V 的瞬态电压。该器件包括一个高效率开关、一个升压二极管、以及必要的振荡器、控制和逻辑电路。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。一个 SYNC 引脚允许用户将器件同步至一个外部时钟,并在低纹波突发模式操作和标准的 PWM 操作之间进行选择。

LT3695 可容许相邻引脚短路或某个引脚开路,而不会把输出电压提升至其编程值以上。

低纹波突发模式操作在低输出电流条件下维持了高效率,并在典型应用中将输出纹波抑制在 15mV 以下。停机模式把输入电源电流减小至 1μA 以下,而 RUN/SS 引脚上的一个电阻器和电容器则提供了受控的输出电压斜坡 (软起动)。保护电路负责检测电源开关和外部肖特基箝位二极管中的电流,以保护 LT3695 稳压器免遭短路情况的损坏。频率折返和热停机提供了额外的保护功能。

LT3695 采用耐热性能增强型 16 引脚 MSOP 封装。




Applications

  • 汽车电池调节
  • 汽车娱乐系统
  • 分布式电源调节
  • 工业电源



产品模型 18

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3695EMSE#PBF
  • HTML
  • HTML
LT3695EMSE#TRPBF
  • HTML
  • HTML
LT3695EMSE-3.3#PBF
  • HTML
  • HTML
LT3695EMSE-3.3#TRPBF
  • HTML
  • HTML
LT3695EMSE-5#PBF
  • HTML
  • HTML
LT3695EMSE-5#TRPBF
  • HTML
  • HTML
LT3695HMSE#PBF
  • HTML
  • HTML
LT3695HMSE#TRPBF
  • HTML
  • HTML
LT3695HMSE-3.3#PBF
  • HTML
  • HTML
LT3695HMSE-3.3#TRPBF
  • HTML
  • HTML
LT3695HMSE-5#PBF
  • HTML
  • HTML
LT3695HMSE-5#TRPBF
  • HTML
  • HTML
LT3695IMSE#PBF
  • HTML
  • HTML
LT3695IMSE#TRPBF
  • HTML
  • HTML
LT3695IMSE-3.3#PBF
  • HTML
  • HTML
LT3695IMSE-3.3#TRPBF
  • HTML
  • HTML
LT3695IMSE-5#PBF
  • HTML
  • HTML
LT3695IMSE-5#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3695EMSE#PBF

量产

LT3695EMSE#TRPBF

量产

LT3695EMSE-3.3#PBF

量产

LT3695EMSE-3.3#TRPBF

量产

LT3695EMSE-5#PBF

量产

LT3695EMSE-5#TRPBF

量产

LT3695HMSE#PBF

量产

LT3695HMSE#TRPBF

量产

LT3695HMSE-3.3#PBF

量产

LT3695HMSE-3.3#TRPBF

量产

LT3695HMSE-5#PBF

量产

LT3695HMSE-5#TRPBF

量产

LT3695IMSE#PBF

量产

LT3695IMSE#TRPBF

量产

LT3695IMSE-3.3#PBF

量产

LT3695IMSE-3.3#TRPBF

量产

LT3695IMSE-5#PBF

量产

LT3695IMSE-5#TRPBF

量产

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3695EMSE#PBF

量产

LT3695EMSE#TRPBF

量产

LT3695EMSE-3.3#PBF

量产

LT3695EMSE-3.3#TRPBF

量产

LT3695EMSE-5#PBF

量产

LT3695EMSE-5#TRPBF

量产

LT3695HMSE#PBF

量产

LT3695HMSE#TRPBF

量产

LT3695HMSE-3.3#PBF

量产

LT3695HMSE-3.3#TRPBF

量产

LT3695HMSE-5#PBF

量产

LT3695HMSE-5#TRPBF

量产

LT3695IMSE#PBF

量产

LT3695IMSE#TRPBF

量产

LT3695IMSE-3.3#PBF

量产

LT3695IMSE-3.3#TRPBF

量产

LT3695IMSE-5#PBF

量产

LT3695IMSE-5#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3695EMSE#PBF

量产

LT3695EMSE#TRPBF

量产

LT3695EMSE-3.3#PBF

量产

LT3695EMSE-3.3#TRPBF

量产

LT3695EMSE-5#PBF

量产

LT3695EMSE-5#TRPBF

量产

LT3695HMSE#PBF

量产

LT3695HMSE#TRPBF

量产

LT3695HMSE-3.3#PBF

量产

LT3695HMSE-3.3#TRPBF

量产

LT3695HMSE-5#PBF

量产

LT3695HMSE-5#TRPBF

量产

LT3695IMSE#PBF

量产

LT3695IMSE#TRPBF

量产

LT3695IMSE-3.3#PBF

量产

LT3695IMSE-3.3#TRPBF

量产

LT3695IMSE-5#PBF

量产

LT3695IMSE-5#TRPBF

量产

2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3695EMSE#PBF

量产

LT3695EMSE#TRPBF

量产

LT3695EMSE-3.3#PBF

量产

LT3695EMSE-3.3#TRPBF

量产

LT3695EMSE-5#PBF

量产

LT3695EMSE-5#TRPBF

量产

LT3695HMSE#PBF

量产

LT3695HMSE#TRPBF

量产

LT3695HMSE-3.3#PBF

量产

LT3695HMSE-3.3#TRPBF

量产

LT3695HMSE-5#PBF

量产

LT3695HMSE-5#TRPBF

量产

LT3695IMSE#PBF

量产

LT3695IMSE#TRPBF

量产

LT3695IMSE-3.3#PBF

量产

LT3695IMSE-3.3#TRPBF

量产

LT3695IMSE-5#PBF

量产

LT3695IMSE-5#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

DC1578A-B

LT3695EMSE-5 Demo Board | Fault-Tolerant, 6.9V ≤ VIN ≤ 36/60V, VOUT = 5V @ 1A

zoom

DC1578A-B

LT3695EMSE-5 Demo Board | Fault-Tolerant, 6.9V ≤ VIN ≤ 36/60V, VOUT = 5V @ 1A

LT3695EMSE-5 Demo Board | Fault-Tolerant, 6.9V ≤ VIN ≤ 36/60V, VOUT = 5V @ 1A

产品详情

Demonstration circuit 1578A-B is a micropower monolithic step-down DC/DC switching regulator featuring the fixed 5V output LT3695-5. The demo board operates from 6.9V to 36V and can withstand input voltage transients up to 60V. It provides 5V @ 1A at its output. The LT3695 family tolerates adjacent pin shorts or an open pin without raising the output voltage above its programmed value.

reference details image

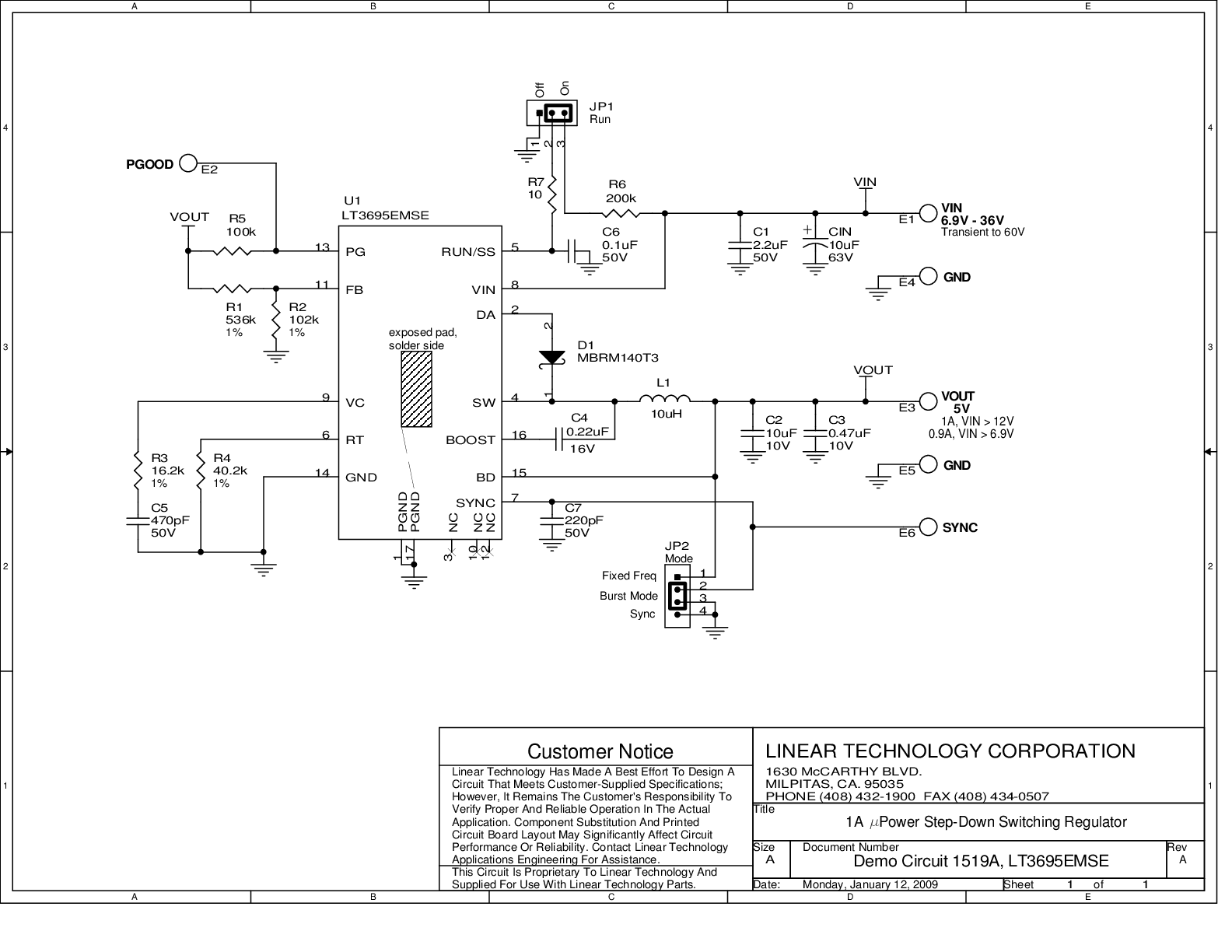

DC1519A

LT3695EMSE Demo Board | Fault-Tolerant, 6.9V ≤ VIN ≤ 36/60V, VOUT = 5V @ 1A

zoom

DC1519A

LT3695EMSE Demo Board | Fault-Tolerant, 6.9V ≤ VIN ≤ 36/60V, VOUT = 5V @ 1A

LT3695EMSE Demo Board | Fault-Tolerant, 6.9V ≤ VIN ≤ 36/60V, VOUT = 5V @ 1A

产品详情

Demonstration circuit 1591A is a monolithic step-down switching regulator featuring the LT3695EMSE. The demo board is designed for 5V/1A output from a 6.9V to 36V input, with transients up to 60V. The LT3695 tolerates adjacent pin shorts or an open pin without raising the output voltage above its programmed value.

reference details image

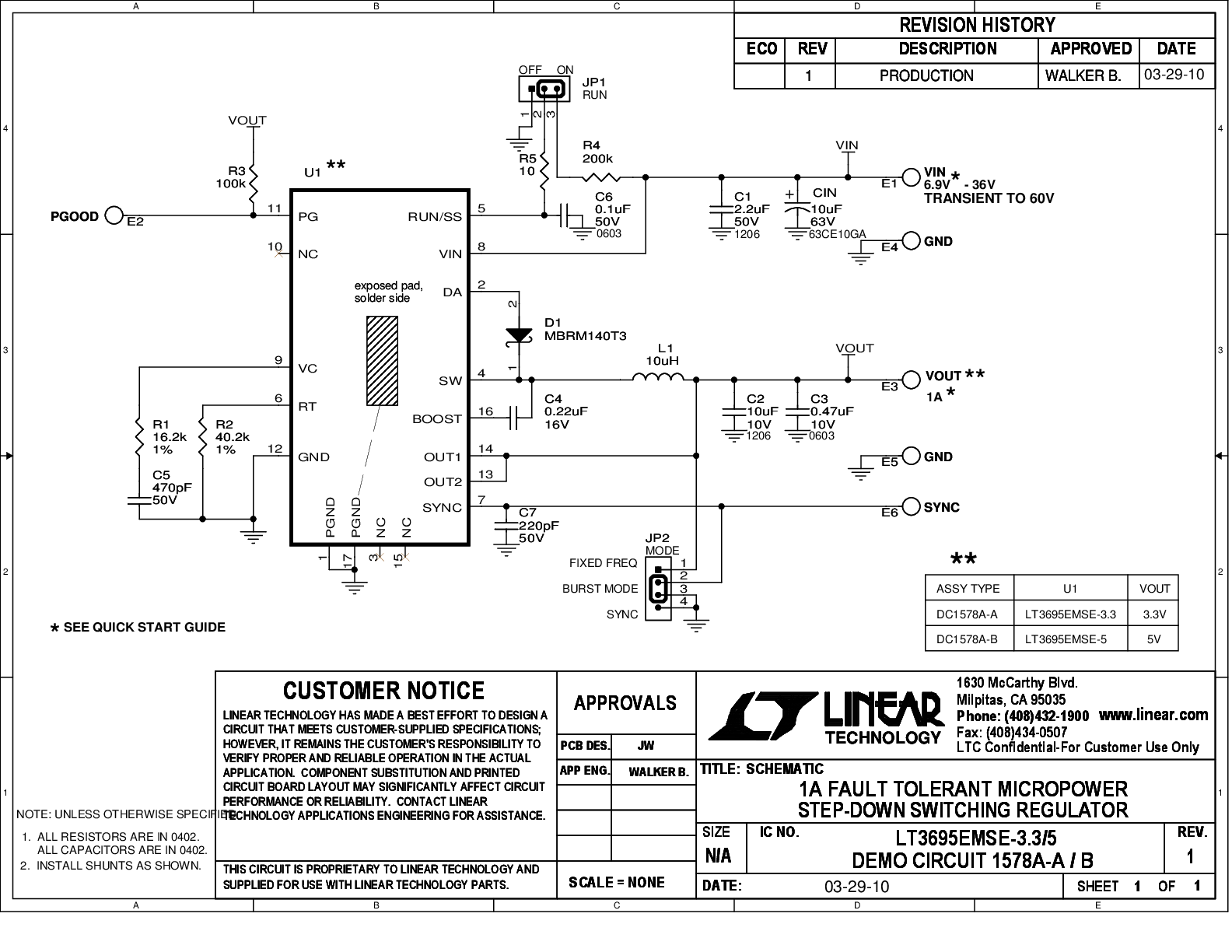

DC1578A-A

LT3695EMSE-3.3 Demo Board | Fault-Tolerant, 4.5V ≤ VIN ≤ 36/60V, VOUT = 3.3V @ 1A

zoom

DC1578A-A

LT3695EMSE-3.3 Demo Board | Fault-Tolerant, 4.5V ≤ VIN ≤ 36/60V, VOUT = 3.3V @ 1A

LT3695EMSE-3.3 Demo Board | Fault-Tolerant, 4.5V ≤ VIN ≤ 36/60V, VOUT = 3.3V @ 1A

产品详情

Demonstration circuit 1578A-A is a micropower monolithic step-down DC/DC switching regulator featuring the fixed 3.3V output LT3695-3.3. The demo board operates from 4.5V to 36V and can withstand input voltage transients up to 60V. It provides 3.3V @ 1A at its output. The LT3695 family tolerates adjacent pin shorts or an open pin without raising the output voltage above its programmed value.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
