LT1766

5.5V 至 60V、1.5A、200kHz 降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 18
特性
  • 宽输入范围:5.5V 至 60V
  • 1.5A 峰值开关电流
  • 200kHz 恒定开关频率
  • 饱和开关设计:0.2Ω
  • 在整个占空比范围内保持了额定峰值开关电流
  • 低的有效电源电流:2.5mA
  • 低停机电流:25μA
  • 1.2V 反馈基准电压 (LT1766)
  • 5V 固定输出 (LT1766-5)
  • 可容易地实现同步
  • 逐周期电流限制
  • 小外形 16 引脚 SSOP 和耐热性能增强型 TSSOP 封装



更多细节
show more Icon

LT®1766/LT1766-5 是200kHz、单片式、降压型开关稳压器,可接受高达 60V 的输入电压。一个高效率 1.5A、0.2Ω 开关与所有必需的振荡器、控制和逻辑电路一起内置于芯片之中。一种电流模式控制架构提供了快速瞬态响应和超卓的环路稳定性。

这些器件运用了特殊设计方法和一种新型高电压制造工艺,因而在一个宽输入范围内实现了高效率。通过采用输出对电路施加偏置以及利用一个电源升压电容器使电源开关饱和,在一个宽输出电流范围内维持了效率。采用的专利电路在整个占空比范围内保持了峰值开关电流。一个停机引脚将电源电流减小至 25μA,而且,可利用逻辑电平输入在外部实现器件的同步 (同步范围为 228kHz 至 700kHz)。

LT1766/LT1766-5 采用 16 引脚熔铅 SSOP 封装或具有裸露背部的 TSSOP 封装,旨在改善热性能。


Applications

  • 高电压、工业和汽车
  • 便携式计算机
  • 电池供电型系统
  • 电池充电器
  • 分布式电源系统



产品模型 18

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT1766EFE#PBF
  • HTML
  • HTML
LT1766EFE#TRPBF
  • HTML
  • HTML
LT1766EFE-5#PBF
  • HTML
  • HTML
LT1766EFE-5#TRPBF
  • HTML
  • HTML
LT1766EGN#PBF
  • HTML
  • HTML
LT1766EGN#TRPBF
  • HTML
  • HTML
LT1766EGN-5#PBF
  • HTML
  • HTML
LT1766EGN-5#TRPBF
  • HTML
  • HTML
LT1766HFE#PBF
  • HTML
  • HTML
LT1766HFE#TRPBF
  • HTML
  • HTML
LT1766IFE#PBF
  • HTML
  • HTML
LT1766IFE#TRPBF
  • HTML
  • HTML
LT1766IFE-5#PBF
  • HTML
  • HTML
LT1766IFE-5#TRPBF
  • HTML
  • HTML
LT1766IGN#PBF
  • HTML
  • HTML
LT1766IGN#TRPBF
  • HTML
  • HTML
LT1766IGN-5#PBF
  • HTML
  • HTML
LT1766IGN-5#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT1766EFE#PBF

量产

LT1766EFE#TRPBF

量产

LT1766EFE-5#PBF

量产

LT1766EFE-5#TRPBF

量产

LT1766HFE#PBF

量产

LT1766HFE#TRPBF

量产

LT1766IFE#PBF

量产

LT1766IFE#TRPBF

量产

LT1766IFE-5#PBF

量产

LT1766IFE-5#TRPBF

量产

10月 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT1766EGN#PBF

量产

LT1766EGN#TRPBF

量产

LT1766EGN-5#PBF

量产

LT1766EGN-5#TRPBF

量产

LT1766IGN#PBF

量产

LT1766IGN#TRPBF

量产

LT1766IGN-5#PBF

量产

LT1766IGN-5#TRPBF

量产

4月 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT1766EGN#PBF

量产

LT1766EGN#TRPBF

量产

LT1766EGN-5#PBF

量产

LT1766EGN-5#TRPBF

量产

LT1766IGN#PBF

量产

LT1766IGN#TRPBF

量产

LT1766IGN-5#PBF

量产

LT1766IGN-5#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT1766EFE#PBF

量产

LT1766EFE#TRPBF

量产

LT1766EFE-5#PBF

量产

LT1766EFE-5#TRPBF

量产

LT1766HFE#PBF

量产

LT1766HFE#TRPBF

量产

LT1766IFE#PBF

量产

LT1766IFE#TRPBF

量产

LT1766IFE-5#PBF

量产

LT1766IFE-5#TRPBF

量产

10月 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT1766EGN#PBF

量产

LT1766EGN#TRPBF

量产

LT1766EGN-5#PBF

量产

LT1766EGN-5#TRPBF

量产

LT1766IGN#PBF

量产

LT1766IGN#TRPBF

量产

LT1766IGN-5#PBF

量产

LT1766IGN-5#TRPBF

量产

4月 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT1766EGN#PBF

量产

LT1766EGN#TRPBF

量产

LT1766EGN-5#PBF

量产

LT1766EGN-5#TRPBF

量产

LT1766IGN#PBF

量产

LT1766IGN#TRPBF

量产

LT1766IGN-5#PBF

量产

LT1766IGN-5#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

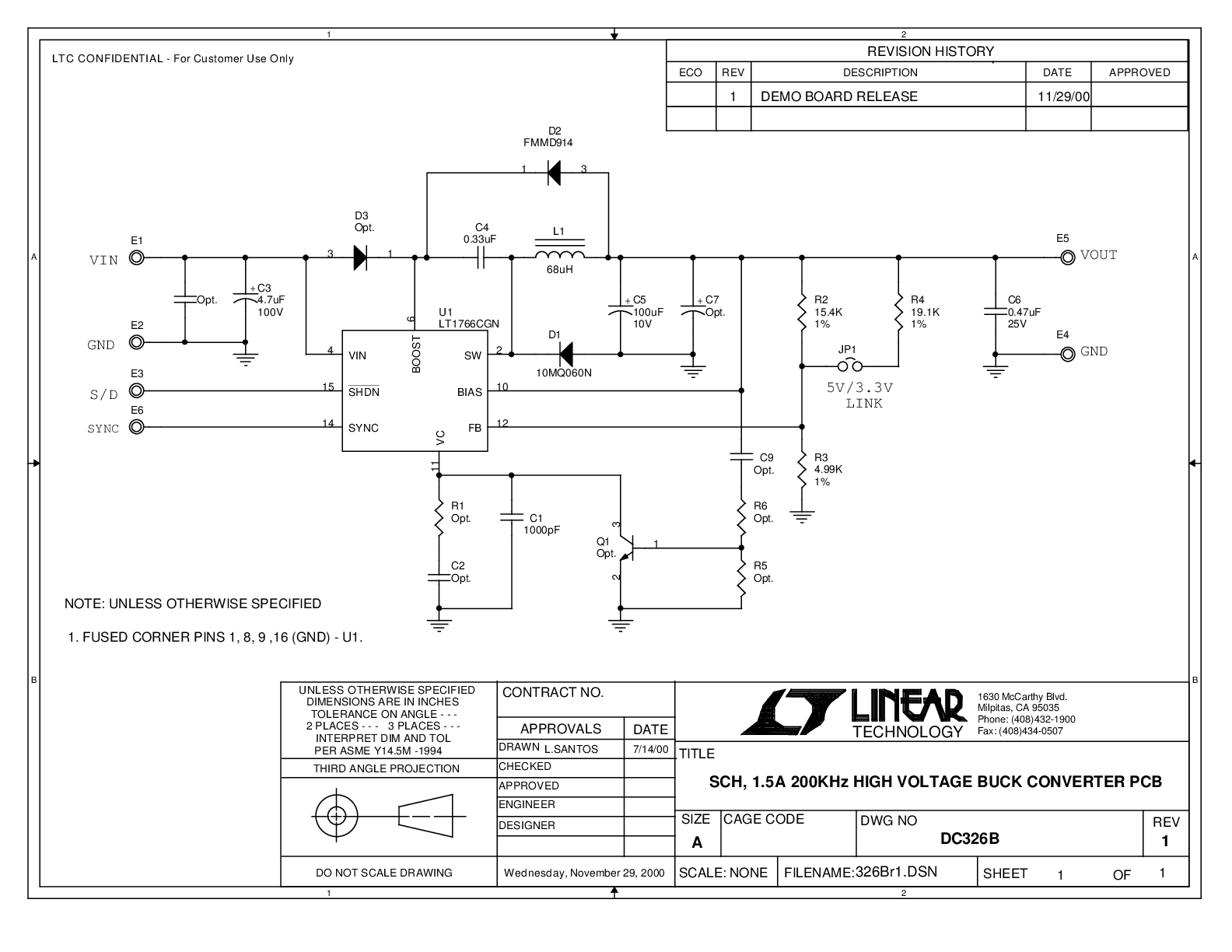

DC326B

LT1766EGN | 200KHz高压降压转换器,5.5 - 60VIN(高达1A),跳线可选3.3或5VOUT

reference details image

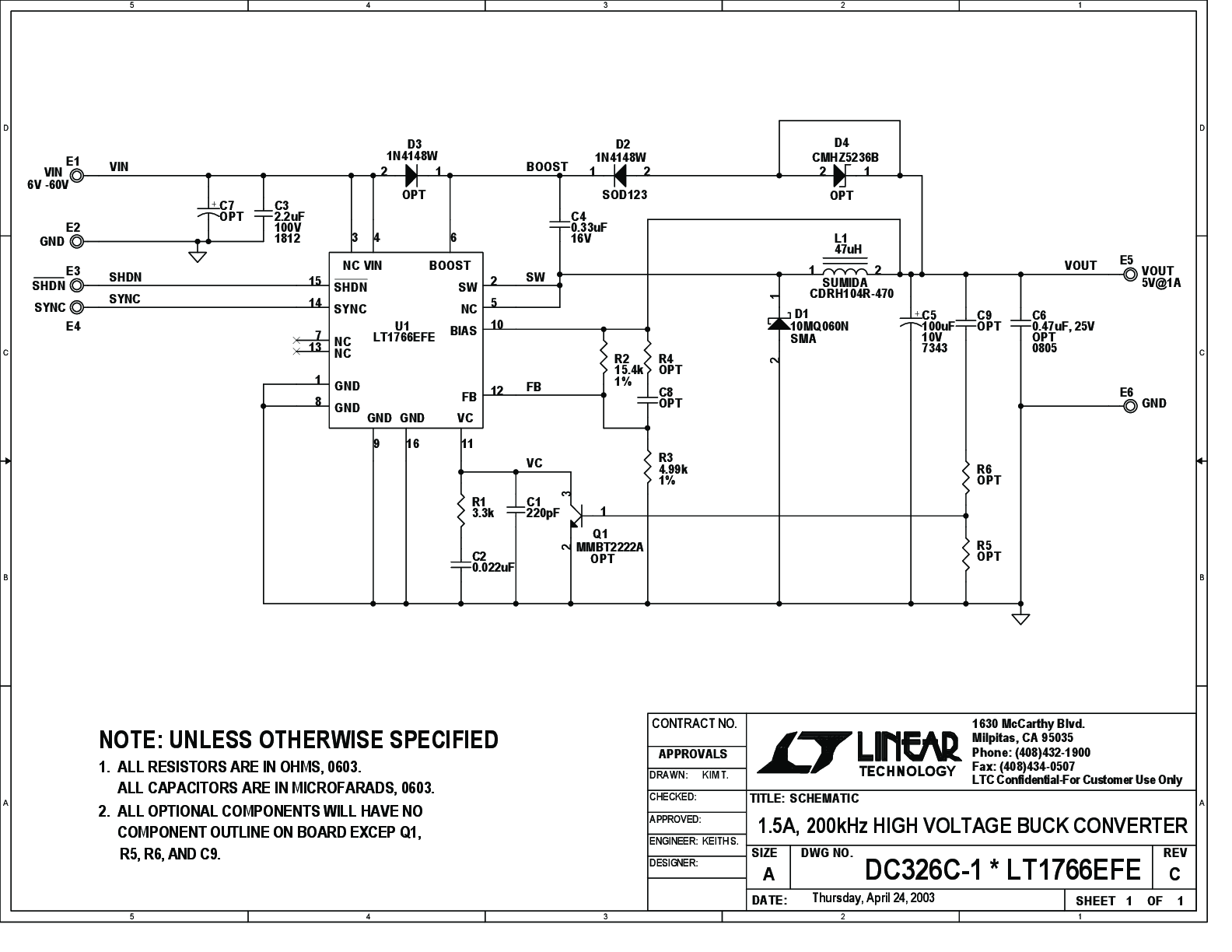

DC326C

LT1766EFE | 1.5A、200kHz高压降压转换器,VIN = 6V-60V,VOUT = 5V (1A)

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
