LT8620

具 2.5μA 静态电流的 65V、2A 同步降压型稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 12
特性
  • 宽输入电压范围:3.4V 至 65V
  • 超低静态电流突发模式 (Burst Mode®) 操作:
    • 2.5μA IQ (调节 12VIN 至 3.3VOUT)
    • 输出纹波 < 10mVP-P
  • 高效率同步操作:
    • 94% 效率 (在 1A,从 12VIN 产生 5VOUT)
    • 92% 效率 (在 1A,从 12VIN 产生 3.3VOUT)
  • 快速最小脉宽时间:30ns
  • 在所有条件下均可提供低压差:250mV (在 1A)
  • 在过载情况下可安全地承受电感器饱和
  • 低 EMI
  • 可调及可同步频率范围:200kHz 至 2.2MHz
  • 准确的 1V 使能引脚门限
  • 内部补偿
  • 输出软起动和跟踪
  • 小外形的耐热性能增强型 16引脚 MSOP 封装和 24 引脚3mm x 5mm QFN 封装
更多细节
show more Icon

LT®8620 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器,其可接受高达 65V 的宽输入电压范围,并且仅消耗 2.5μA 的静态电流。该器件集成了上管和下管电源开关以及所有必要的电路,以较大限度地降低增设外部组件的需要。低纹波突发模式操作可在非常低的输出电流条件下实现高效率,同时保持输出纹波低于 10mVP-P。一个 SYNC 引脚用于实现至外部时钟的同步。内部补偿和峰值电流模式拓扑允许使用小型电感器,并实现快速瞬态响应和优良的环路稳定性。EN/UV 引脚具有一个准确的 1V 门限,并可用于设置 VIN 欠压闭锁或关断 LT8620 以将输入电源电流减小至 1μA。TR/SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率。当 VOUT 位于编程输出电压的 ±9% 以内及出现故障情况时,PG 标记将发出指示信号。LT8620 采用小外形 16 引脚 MSOP 封装和3mm x 5mm QFN 封装,具有用于实现低热阻的裸露衬垫。



应用

  • 汽车和工业电源
  • 通用降压
  • GSM 电源
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8620EMSE#PBF
  • HTML
  • HTML
LT8620EMSE#TRPBF
  • HTML
  • HTML
LT8620EUDD#PBF
  • HTML
  • HTML
LT8620EUDD#TRPBF
  • HTML
  • HTML
LT8620HMSE#PBF
  • HTML
  • HTML
LT8620HMSE#TRPBF
  • HTML
  • HTML
LT8620IMSE#PBF
  • HTML
  • HTML
LT8620IMSE#TRPBF
  • HTML
  • HTML
LT8620IUDD#PBF
  • HTML
  • HTML
LT8620IUDD#TRPBF
  • HTML
  • HTML
LT8620MPMSE#PBF
  • HTML
  • HTML
LT8620MPMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT8620EMSE#PBF

量产

LT8620EMSE#TRPBF

量产

LT8620IMSE#PBF

量产

LT8620IMSE#TRPBF

量产

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT8620EMSE#PBF

量产

LT8620EMSE#TRPBF

量产

LT8620HMSE#PBF

量产

LT8620HMSE#TRPBF

量产

LT8620IMSE#PBF

量产

LT8620IMSE#TRPBF

量产

LT8620MPMSE#PBF

量产

LT8620MPMSE#TRPBF

量产

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8620EMSE#PBF

量产

LT8620EMSE#TRPBF

量产

LT8620EUDD#PBF

量产

LT8620EUDD#TRPBF

量产

LT8620HMSE#PBF

量产

LT8620HMSE#TRPBF

量产

LT8620IMSE#PBF

量产

LT8620IMSE#TRPBF

量产

LT8620IUDD#PBF

量产

LT8620IUDD#TRPBF

量产

LT8620MPMSE#PBF

量产

LT8620MPMSE#TRPBF

量产

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT8620HMSE#PBF

量产

LT8620HMSE#TRPBF

量产

LT8620MPMSE#PBF

量产

LT8620MPMSE#TRPBF

量产

4月 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT8620EMSE#PBF

量产

LT8620EMSE#TRPBF

量产

LT8620IMSE#PBF

量产

LT8620IMSE#TRPBF

量产

2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT8620EMSE#PBF

量产

LT8620EMSE#TRPBF

量产

LT8620HMSE#PBF

量产

LT8620HMSE#TRPBF

量产

LT8620IMSE#PBF

量产

LT8620IMSE#TRPBF

量产

LT8620MPMSE#PBF

量产

LT8620MPMSE#TRPBF

量产

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8620EMSE#PBF

量产

LT8620EMSE#TRPBF

量产

LT8620EUDD#PBF

量产

LT8620EUDD#TRPBF

量产

LT8620HMSE#PBF

量产

LT8620HMSE#TRPBF

量产

LT8620IMSE#PBF

量产

LT8620IMSE#TRPBF

量产

LT8620IUDD#PBF

量产

LT8620IUDD#TRPBF

量产

LT8620MPMSE#PBF

量产

LT8620MPMSE#TRPBF

量产

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT8620HMSE#PBF

量产

LT8620HMSE#TRPBF

量产

LT8620MPMSE#PBF

量产

LT8620MPMSE#TRPBF

量产

4月 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

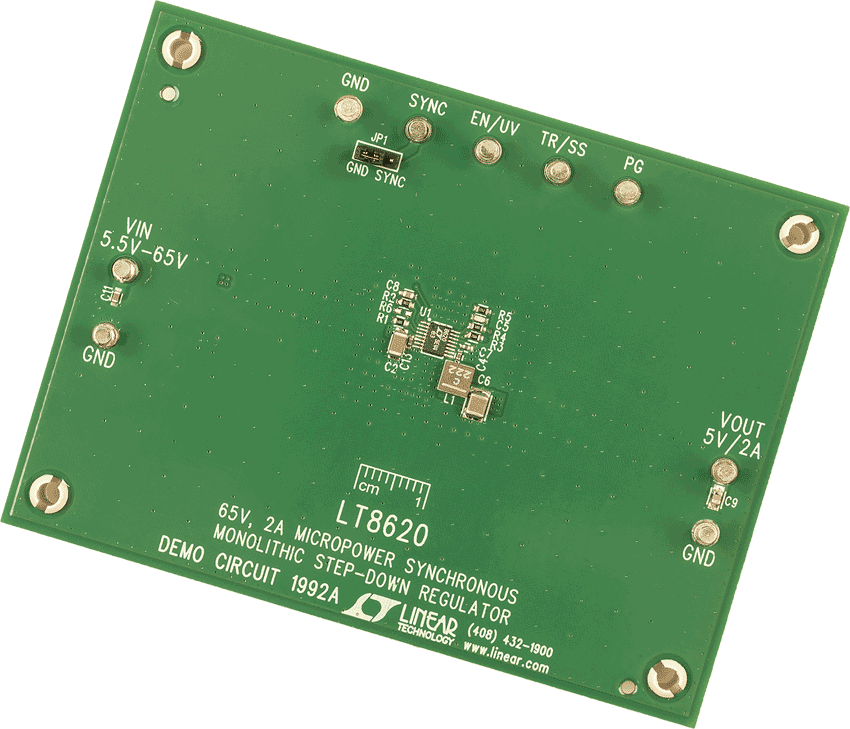

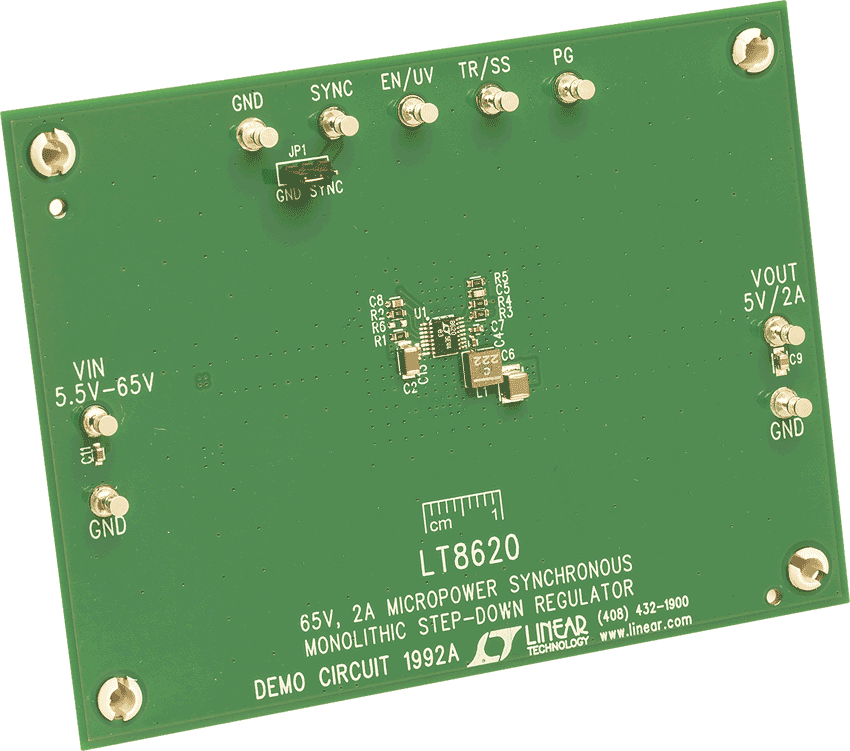

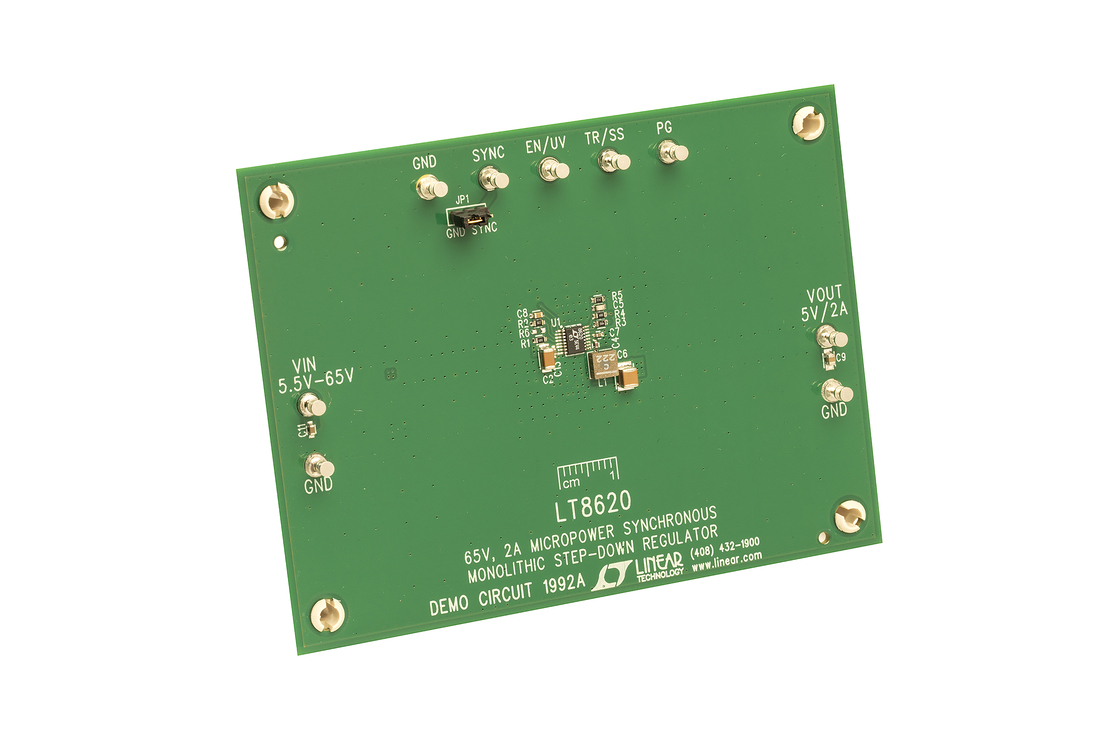

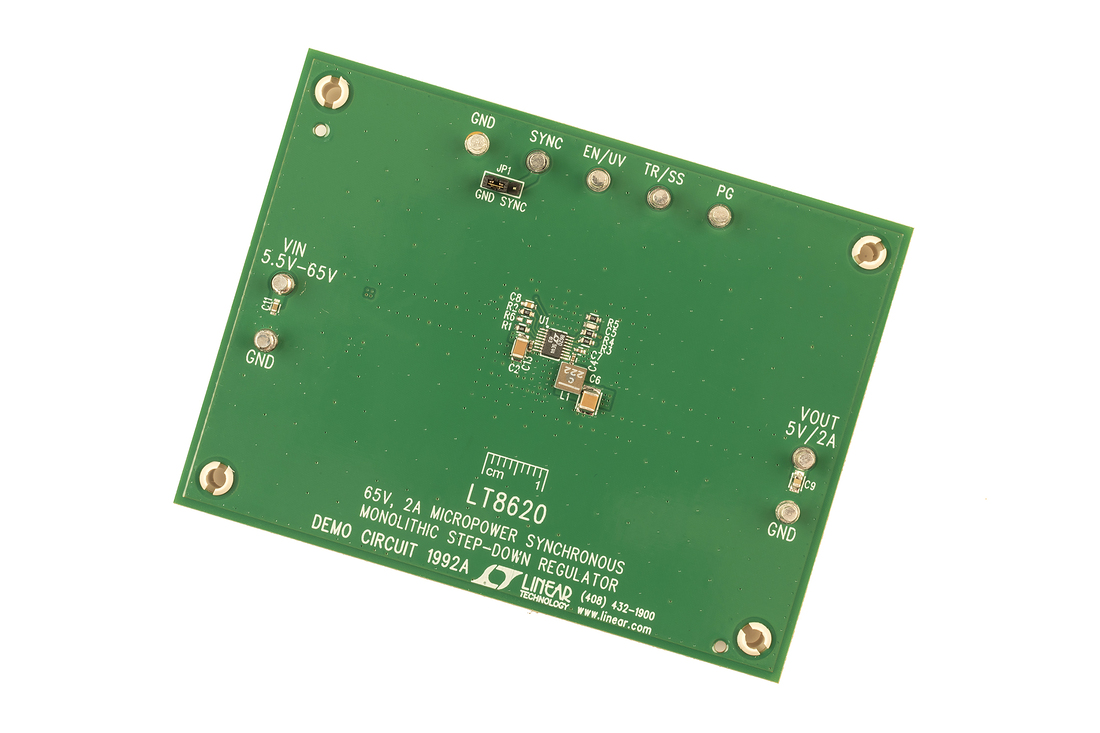

DC1992A

LT8620 Demo Board | Micropower Synchronous Buck, 5.5V ≤ VIN ≤ 65V, VOUT = 5V @ 2A

zoom

DC1992A

LT8620 Demo Board | Micropower Synchronous Buck, 5.5V ≤ VIN ≤ 65V, VOUT = 5V @ 2A

LT8620 Demo Board | Micropower Synchronous Buck, 5.5V ≤ VIN ≤ 65V, VOUT = 5V @ 2A

产品详情

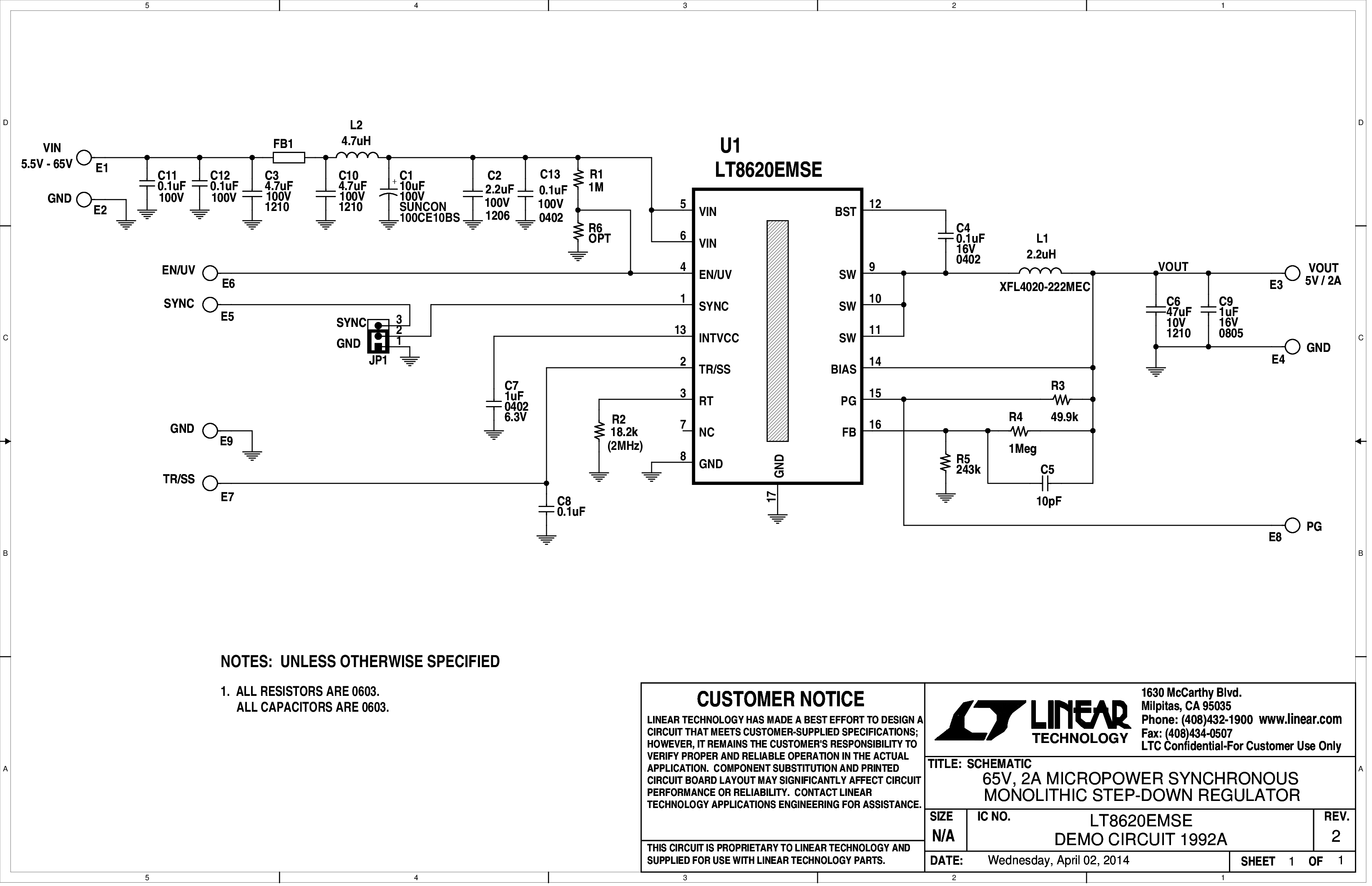

Demonstration circuit 1992A is a 65V, 2A micropower synchronous monolithic step-down regulator featuring the LT8620. The LT8620 is a compact, high efficiency, high speed synchronous monolithic step-down switching regulator that consumes only 2.5μA of quiescent current when the output is regulated at 5V. The demo board features a 5.5V to 65V inut voltage range and generates 5V at 2A.


Top and bottom power switches, compensation components and other necessary circuits are inside of the LT8620 to minimize external components and simplify design.

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
