ADP2384

20 V、4 A、同步降压DC-DC稳压器

英文数据手册

Rev. A

推荐新设计使用

顶部

概览

优势和特点
产品详情

优势和特点

输入电压：4.5 V至20 V
集成MOSFET：44 mΩ/11.6 mΩ
基准电压：0.6 V ± 1%
连续输出电流：4 A
可编程开关频率：200 kHz至1.4 MHz
同步至外部时钟：200 kHz至1.4 MHz
180°反相时钟同步

精密使能和电源良好指示
外部补偿
提供外部可调选项的内部软启动
启动后进入预充电输出
ADIsimPower设计工具支持

产品详情

ADP2384是一款同步降压DC-DC稳压器，集成了一个44 mΩ高端功率MOSFET和一个11.6 mΩ同步整流器MOSFET并采用紧凑型4 mm × 4 mm LFCSP封装，可提供高效率解决方案。该器件使用峰值电流模式、恒频脉冲宽度调制(PWM)控制方案，具备出色的稳定性和瞬态响应。ADP2384的开关频率可在200 kHz至1.4 MHz范围内进行编程。为了将系统噪声降至最低，同步功能允许开关频率与外部时钟同步。

ADP2384只需极少的外部元件，输入电压范围为4.5 V至20 V。输出电压可在0.6 V至输入电压的90%范围内进行调整，提供高达4 A的连续电流。各IC在禁用时从输入源汲取的电流不到100 μA。

该稳压器针对需要高效率和设计灵活性的高性能应用。外部补偿和可调软启动功能提供设计灵活性。电源良好输出和精密使能输入提供简单可靠的电源时序。

其它重要特性包括欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)、短路保护(SCP)和热关断(TSD)。

ADP2384在-40°C至+125°C的结温范围内工作，采用24引脚4 mm × 4 mm LFCSP封装。

应用
• 通信基础设施
• 网络和服务器
• 工业和仪器仪表
• 医疗保健
• 中间供电轨转换
• DC-DC负载点应用

产品分类

电源管理
- 内部开关电源降压

领域

类似器件点击在参数搜索中查看所有

产品生命周期推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (5)

EVAL-ADP2384/ADP-2386

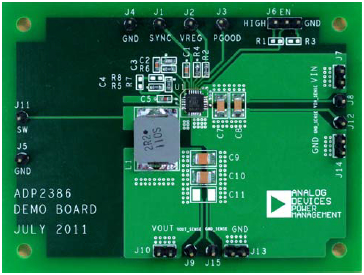

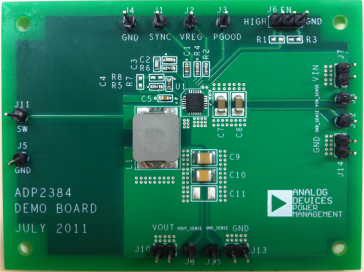

ADP2384/ADP2386 评估板

EVAL-FMCDAQ3-EBZ

High speed data acquisition FMC board

AD-FMCADC4-EBZ

ADA4961和AD9680模拟信号链评估与AD9528转换器同步

AD-PZSDR2400TDD-EB

两个通道，2400MHz TDD应用

AD-FMCOMMS11-EBZ

Direct RF to Baseband Transmit Radio

EVAL-FMCDAQ3-EBZ

查看此评估套件详细信息

The AD-FMCDAQ3-EBZ module is comprised of the AD9680 dual, 14-bit, 1.25 GSPS, JESD204B ADC, the AD9152 dual, 16-bit, 2.5 GSPS, JESD204B DAC, the AD9528 clock, and power management components. It is clocked by an internally generated carrier platform via the FMC connector, comprising a completely self-contained data acquisition and signal synthesis prototyping platform. In an FMC footprint (84 mm × 69 mm), the module’s combination of wideband data conversion, clocking, and power closely approximates real-world hardware and software for system prototyping and design, with no compromise in signal chain performance.

Applications

Electronic test and measurement equipment
General-purpose software radios
Radar systems
Ultra-wideband satellite receivers
Signals intelligence (SIGINT)
Point to point communication systems
DOCSIS 3.0 CMTS and HFC networks
Multiple input/multiple output (MIMO) radios
Automated test equipment

优势和特点

Provides two channels of ADC and two channels of DAC with full synchronization capabilities
FMC-compatible form factor
Powered from single FMC connector

软件

AD-FMCADC4-EBZ

查看此评估套件详细信息

AD9680集宽输入带宽、高采样速率和出色的线性度等特性于一身，非常适合于频谱分析仪、数据采集系统以及各式军工电子应用，比如雷达和干扰/抗干扰措施等。 AD-FMCADC4-EBZ是一款高速4通道数据采集板，集成了两个双通道ADC (1000 MSPS) AD9680和用于驱动每个转换器的四个低失真、3.2 GHz、RF DGA ADA4961。 FMC尺寸形式支持JESD204B高速串行接口。通过AD9528时钟生成器支持片上所有时钟和通道同步。本产品设计用于对高达第二奈奎斯特区的宽带模拟信号进行采样。

此板符合大多数FMC规格的机械尺寸、安装孔位等要求。虽然该板确实符合大多数FMC规格要求，但它不能用作现成的商用 (COTS)板。如果需要可供立即集成的商用产品，请咨询FMC制造商并查阅FMC规格(ANSI/VITA 57.1)。

该板针对配合Xilinx开发系统使用的ADI参考设计。 ADI提供完整的源代码（HDL和软件）以重新创建这些项目（减去由FPGA供应商提供的、我们所用的IP），但所供信息可能不足以将其连接至自定义平台。

该板专门针对同步多个AD-FMCADC4-EBZ板而设计。有关更多同步信息，请参阅用于同步多个GSPS转换器的测试方法。参考设计包括通过JESD204B串行接口和SPI接口采集器件数据。样本写入外部DDR-DRAM中。它允许通过SPI编程器件并监控其内部寄存器。

优势和特点

利用JESD204B高速串行接口可实现四通道1.0 GSPS转换
具有21dB电压增益调节的驱动器放大器接口
可选片上或外部时钟
特定设计，增加I/O，适合多板同步

软件

AD-PZSDR2400TDD-EB

查看此评估套件详细信息

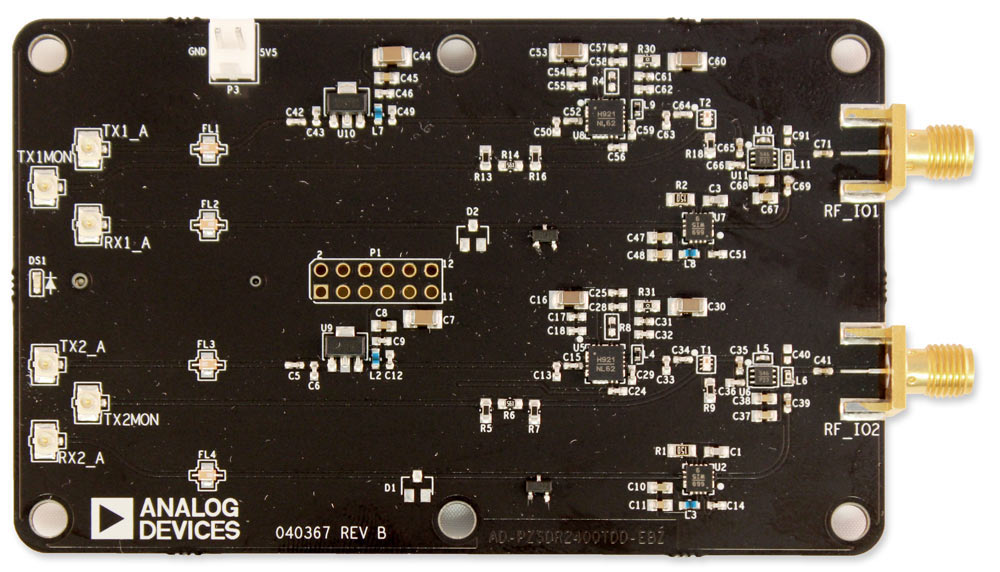

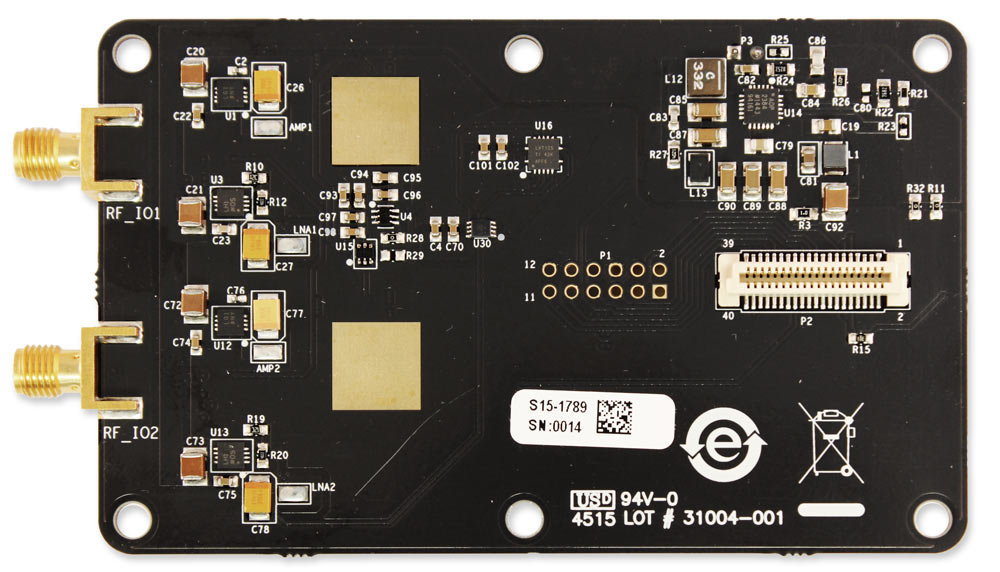

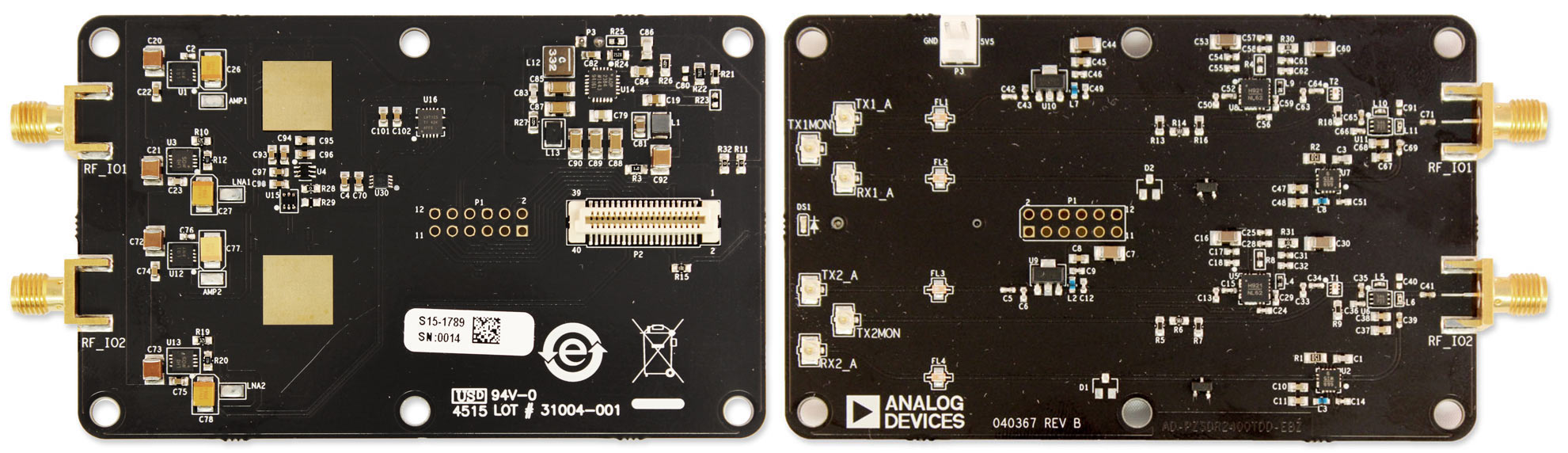

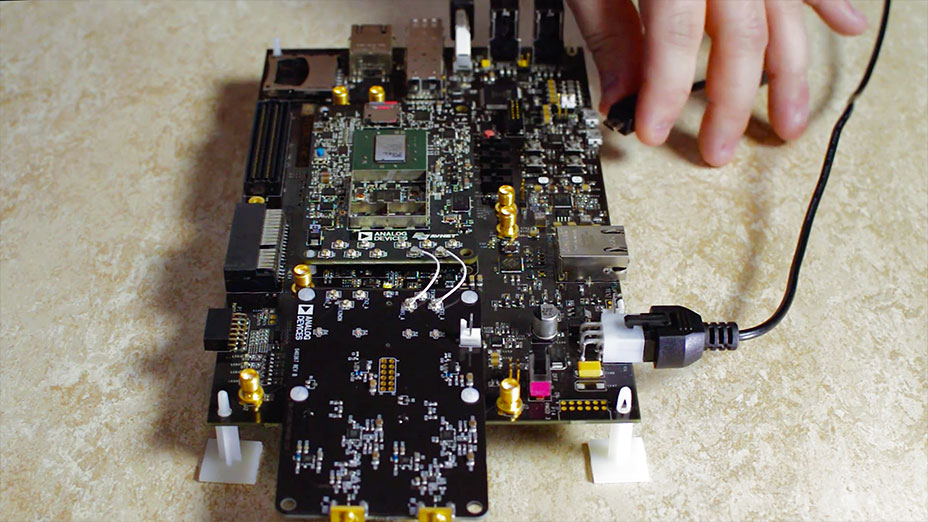

AD-PZSDR2400TDD-EB是一款2.4GHz TDD模拟模块，设计采用AD9361工作——一款高性能、高度集成的RF收发器，适合3G和4G基站以及测试设备、软件定义无线电等RF应用领域。 AD-PZSDR2400TDD-EB被人们称为首款“RF个性卡”。它插入AES-PZSDRCC-FMC-G载波卡中。 35mm U.FL同轴电缆将此卡连接至PicoZed SDR Z7035/AD9361 SOM，从而可使用AD9361的发射和接收输入。可在wiki网页上查看有关卡及其使用方法、设计封装和相应工作软件的信息。

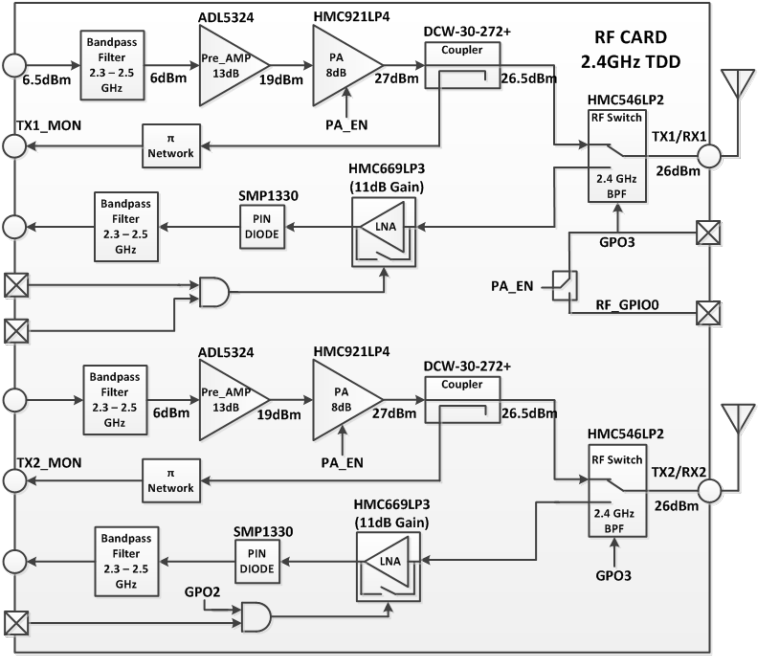

AD-PZSDR2400TDD-EB旨在向用户提供一种调理AD9361的发射或接收信号的路径。 TX或RX路径的选择则通过受FPGA和随附软件控制的200MHz至2.7GHz SPDT开关HMC546来实现。发射路径由2.4GHz滤波器、0.5 W驱动器放大器ADL5324和2 W 功率放大器HMC921组成。接收路径由相同的2.4GHz滤波器以及低损耗LNA HMC669组成。

软件

IIO Oscilloscope Application

AD-FMCOMMS11-EBZ

查看此评估套件详细信息

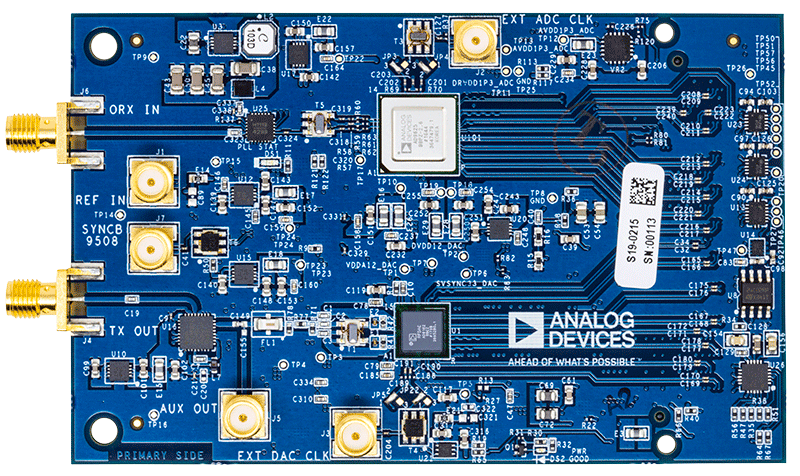

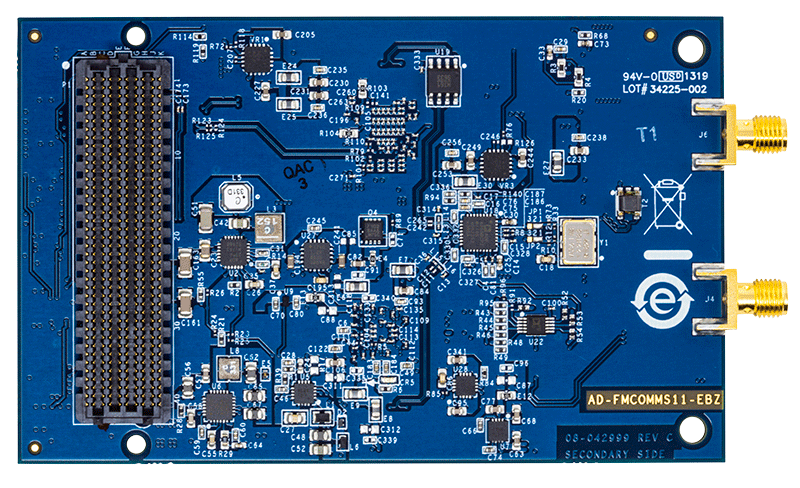

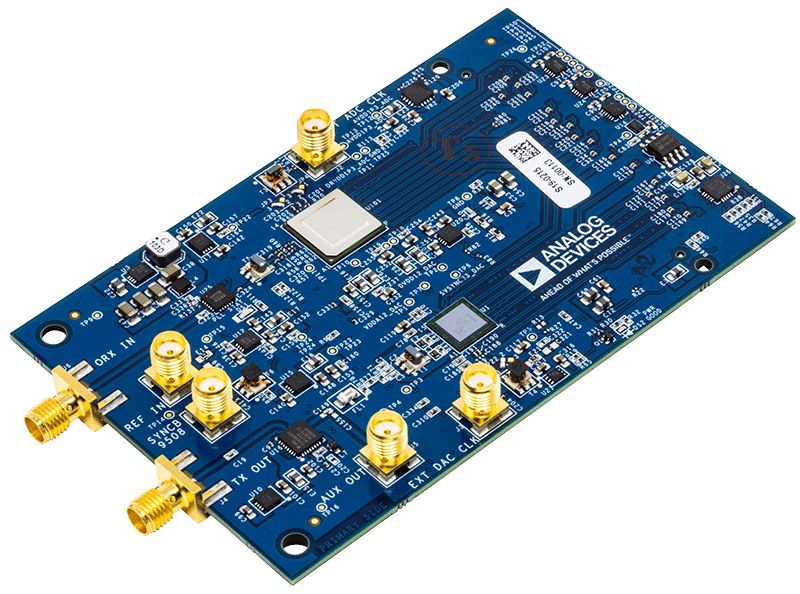

AD-FMComms11-EBZ板是一个用于通信基础设施应用的系统平台板，展示了直接至RF (DRF)发射器和观测接收器架构。通过使用高采样速率RFDAC和RFADC，可消除上一代发射器中的许多元件，如混频器、调制器、IF放大器和滤波器。目的是使ADC或DAC尽可能靠近天线，从而提供更经济高效的通信解决方案。

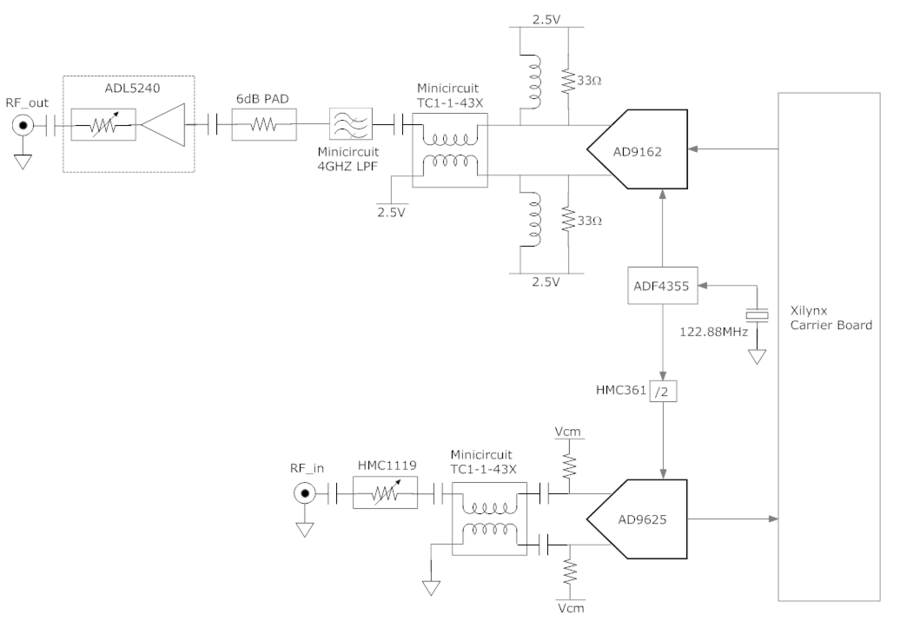

分别由多GSPS RF ADC和DAC，AD9625和AD9162组成。发射路径包含巴伦、低通滤波器、增益模块和可变衰减器件，以产生适合功率放大器模块的输出。PA输出通过可变衰减器、巴伦，最终为ADC，沿观测路径耦合返回至电路板。它负责板载时钟管理；所有必要的时钟都从基准电压源产生。同时显示电源管理功能。

优势和特点

TX
- 16位12GSPS RFDAC
- JESD204B接口
  - 8个通道，最高可达12.5Gbps
- 1x/2x/4x/6x/8x/12x/16x/24x/32x插值
- 最大速率下的64位NCO
- 模拟工作模式：
  - 正常模式：6GSPS DAC速率
    - 频率合成最高可达2.5GHz（第一奈奎斯特）
  - 混频模式：6GSPS DAC速率
    - 第2和第3奈奎斯特区中的频率合成
  - 2X正常模式：12GSPS DAC速率
    - 频率合成最高可达6GHz（第一奈奎斯特）
  - 出色的动态性能
RX
- 3.2GHz全功率带宽（2.5GSPS时）
  - 噪声密度 = -149.5dBFs/Hz，ENOB = 9.5位
  - SFDR = 77 dBc（1GHz Ain，2.5Gsps）
  - SFDR = 77dBc（1.8GHz Ain，2.5Gsps）
- +/-0.3 LSB DNL，+/-1.0 LSB INL
- 双电源：1.3V和2.5V
- 8或6通道JESD204B输出
- 用于快速检测输出的可编程削波阈值
- 每通道集成两个宽带数字下变频器(DDC)
  - 10位复数NCO
  - 2个级联半带滤波器（十进制/8、十进制/16）
- 用于同步处理对齐的时间戳
  - SYSREF设置/保持检测器
- 可编程中断(IRQ)事件监控器

软件

JESD204接口框架

文档

数据手册 (2)

PDF

880 kB

ADP2384: 20 V、4 A同步降压DC-DC稳压器 (Rev. 0)

PDF

643 kB

ADP2384: 20 V, 4 A, Synchronous, Step-Down DC-to-DC Regulator Data Sheet (Rev. A)

应用笔记 (2)

PDF

387 kB

AN-1168: 采用ADP2384/ADP2386同步降压DC-DC稳压器设计反相电源 (Rev. 0)

PDF

193 kB

AN-1168: Designing an Inverting Power Supply Using the ADP2384/ADP2386 Synchronous Step-Down DC-to-DC Regulators (Rev. 0)

用户手册 (1)

PDF

878 kB

UG-466: Evaluation Board for the ADP2384/ADP2386, 20 V, 4 A/6 A Synchronous Step-Down DC-to-DC Regulators

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTspice downloads and documentation

Models for the following parts are available in LTspice:

ADP2384

设计工具

ADP238x Inverting Buck-Boost Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

ADP238x Buck Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

ADIsimPower™ 稳压器设计工具

这款专家级设计工具只需一分钟左右的时间就能产生定制的DC/DC转换器设计。用户提供5个输入，并选择优化目标：效率、PCB空间、成本或器件数量。输出为完整的原理图、材料清单(BOM)、效率图和性能摘要。这款工具为每个设计提供一份PDF概述文档和一个空白PCB，以帮助用户快速完成原型制作，验证设计目标。
