特性
- 单载波WCDMA ACLR = 80 dBc (（150 MHz中频）)
- 通道间隔离> 90dB
- 模拟输出
- 可调8.7 mA至31.7 mA
- RL = 25 Ω至50 Ω
- 新颖的2倍、4倍和8倍插值器，简化数据接口
- 片内精密复数NCO允许载波设置在DAC带宽内的任意位置
- 高性能、低噪声锁相环(PLL)时钟倍频器
- 多芯片同步接口
- 可编程数字反sinc滤波器
- 辅助DAC可以控制失调
- 增益DAC支持I和Q增益匹配
- 可编程I和Q相位补偿
- 数字增益控制
- 灵活的LVDS数字I/F支持32或16位总线宽度
- 196引脚CSP_BGA、12 mm × 12 mm封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
AD9148是一款4通道、16位、高动态范围数模转换器(DAC)，提供1000 MSPS采样速率。它具有针对直接变频传输应用进行优化的特性，包括增益、相位和失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADL5371/ADL5372/ADL5373/ADL5374/ADL5375/等。串行外设接口(SPI)允许对器件内部参数进行编程。满量程输出电流可以在10 mA至30 mA范围内进行编程。该器件采用1.8 V和3.3 V电源供电，以最大采样速率工作时总功耗为3 W。它采用196引脚芯片级球栅阵列封装，可选配散热器。
产品聚焦
- 利用低噪声与交调失真(IMD)特性，从基带到高中频的宽带信号可以实现高质量合成。
- 专有DAC输出开关技术可增强动态性能。
- 电流输出配置简便，可以用于各种单端或差分电路拓扑结构。
- 数据输入接口包括FIFO，可简化输入时序。
应用
- 无线基础设施
- LTE, TD-SCDMA, WiMAX, WCDMA, CDMA2000, GSM
- MIMO/发射分集
- 数字高/低中频合成
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9148
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
评估设计文件
-
应用笔记
-
全部
-
英文
数据手册
1
用户手册
1
WIKI
评估设计文件
5
ZIP
2.53 M
ZIP
1.96 M
ZIP
3.25 M
ZIP
44.19 K
ZIP
4.1 M
应用笔记
2
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
解决方案设计及宣传手册 1
客户案例研究 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD9148BBCZ |
196-Ball CSPBGA (12mm x 12mm x 1.3mm)
|
|
|
| AD9148BBCZRL |
196-Ball CSPBGA (12mm x 12mm x 1.3mm)
|
|
|
| AD9148BBPZ |
196-Ball BGA (12mm x 12mm x 1.32mm w/ EP)
|
|
|
| AD9148BBPZRL |
196-Ball BGA (12mm x 12mm x 1.32mm w/ EP)
|
|
- AD9148BBCZ
- 引脚/封装图-中文版
-
196-Ball CSPBGA (12mm x 12mm x 1.3mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9148BBCZRL
- 引脚/封装图-中文版
-
196-Ball CSPBGA (12mm x 12mm x 1.3mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9148BBPZ
- 引脚/封装图-中文版
-
196-Ball BGA (12mm x 12mm x 1.32mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9148BBPZRL
- 引脚/封装图-中文版
-
196-Ball BGA (12mm x 12mm x 1.32mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
2月 11, 2015
- 14_0254
Bump and Assembly Transfer of Select 10x10 and 12x12 Flip Chip Products
AD9148BBCZ
量产
AD9148BBCZRL
量产
AD9148BBPZ
量产
AD9148BBPZRL
量产
11月 2, 2011
- 11_0269
AD9148 Datasheet and Die Revision
AD9148BBCZ
量产
AD9148BBCZRL
量产
AD9148BBPZ
量产
AD9148BBPZRL
量产
根据型号筛选
产品型号
产品生命周期
PCN
2月 11, 2015
- 14_0254
Bump and Assembly Transfer of Select 10x10 and 12x12 Flip Chip Products
AD9148BBCZ
量产
AD9148BBCZRL
量产
AD9148BBPZ
量产
AD9148BBPZRL
量产
11月 2, 2011
- 11_0269
AD9148 Datasheet and Die Revision
AD9148BBCZ
量产
AD9148BBCZRL
量产
AD9148BBPZ
量产
AD9148BBPZRL
量产
软件和型号相关生态系统
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
I/Q调制器 11 |
||||
|
量产 |
140 MHz 至1000 MHz 正交调制器 |
|||
|
量产 |
2.5 GHz 直接变频正交调制器 |
|||
|
量产 |
700 MHz 至2.7 GHz 直接上变频正交调制器 |
|||
|
量产 |
300 MHz 至1000 MHz 正交调制器 |
|||
|
推荐新设计使用 |
500 MHz 至 1500 MHz 正交调制器 |
|||
|
量产 |
1500 MHz 至2500 MHz 正交调制器 |
|||
|
量产 |
2300 MHz 至3000 MHz 正交调制器 |
|||
|
过期 |
3000 MHz 至4000 MHz 正交调制器 |
|||
|
量产 |
400 MHz 至6 GHz 宽带正交调制器 |
|||
|
过期 |
50 MHz ～2200 MHz 正交调制器，集成检波器与可变电压衰减器（VVA） |
|||
|
过期 |
400 MHz至1250 MHz正交调制器，集成750 MHz至1150 MHz小数N分频PLL和VCO |
|||
|
高压运算放大器≥12V1 |
||||
|
量产 |
高速、低噪声双通道运算放大器 |
|||
|
集成LO的I/Q解调器1 |
||||
|
推荐新设计使用 |
30 MHz 至2,200 MHz 正交调制器 |
|||
|
集成LO的IQ调制器3 |
||||
|
过期 |
1200MHz至2400 MHz正交调制器，采用1550MHz至2150 MHz小数N分频PLL和集成式VCO |
|||
|
过期 |
1,550 MHz至2,650 MHz正交调制器，集成2,100 MHz至2,600 MHz小数N分频PLL和VCO |
|||
|
过期 |
2050MHz至3000 MHz正交调制器，采用2500MHz至2900MHz小数N分频PLL和集成式VCO |
|||
|
精密运算放大器 (Vos<1mV且TCVos<2uV/C)1 |
||||
|
量产 |
双通道、低功耗、低噪声、低失真、轨到轨输出放大器 |
|||
|
时钟产生器件4 |
||||
|
推荐新设计使用 |
1.2 GHz时钟分配IC，PLL内核，分频器，延迟调整，8路输出 |
|||
|
推荐新设计使用 |
1.2 GHz时钟分配IC，PLL内核，分频器，延迟调整，5路输出 |
|||
|
推荐新设计使用 |
1.2 GHz时钟分配IC、2路1.6 GHz输入、分频器、延迟调整、5路输出 |
|||
|
推荐新设计使用 |
14路输出时钟发生器，集成2.5 GHz VCO |
|||
|
时钟分配器件3 |
||||
|
推荐新设计使用 |
800 MHz时钟分配IC，分频器，延迟调整，三路输出 |
|||
|
推荐新设计使用 |
1.6 GHz时钟分配IC、分频器、延迟调整、3路输出 |
|||
|
推荐新设计使用 |
1.6 GHz时钟分配IC，分频器，延迟调整，两路输出 |
|||
找不到您所需的软件或驱动?
申请驱动/软件评估套件 3
SDP-H1
高速控制器板
产品详情
SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx® Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。
SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。
系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp
查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
资料
WIKI
WIKI
EVAL-AD9148
AD9148 评估板
产品详情

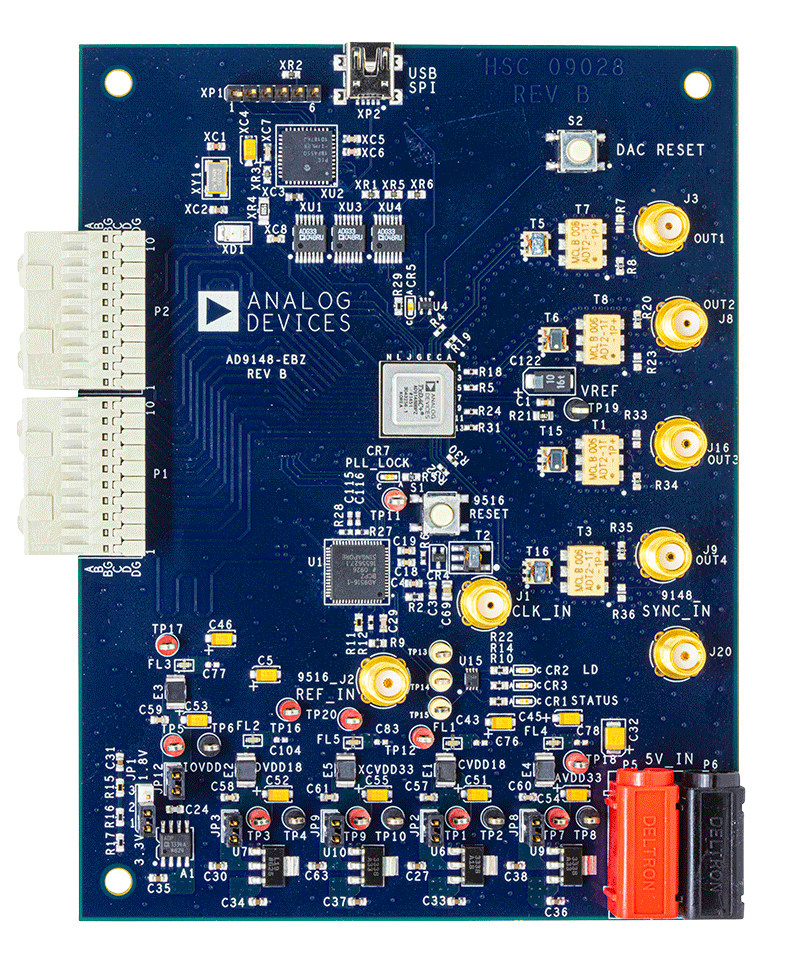

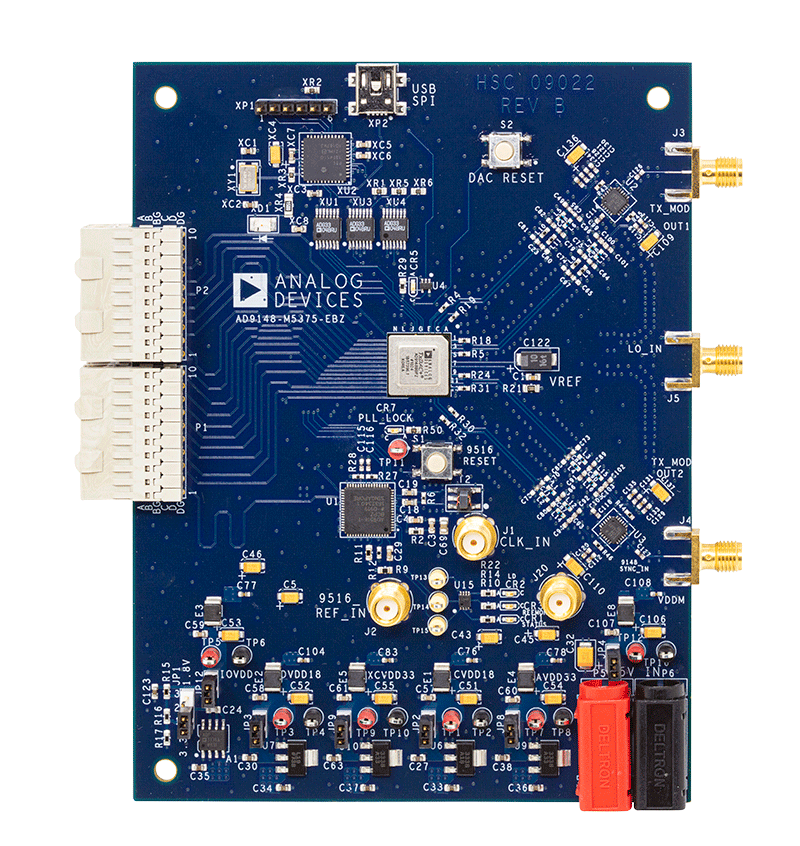

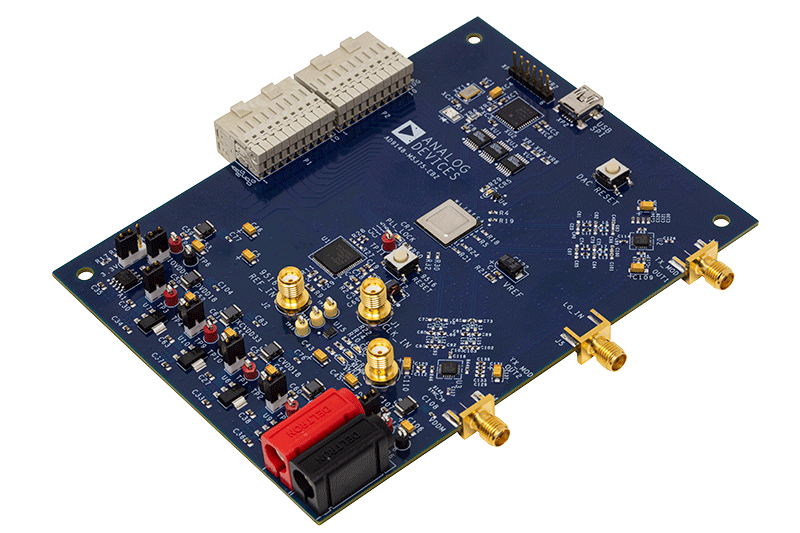

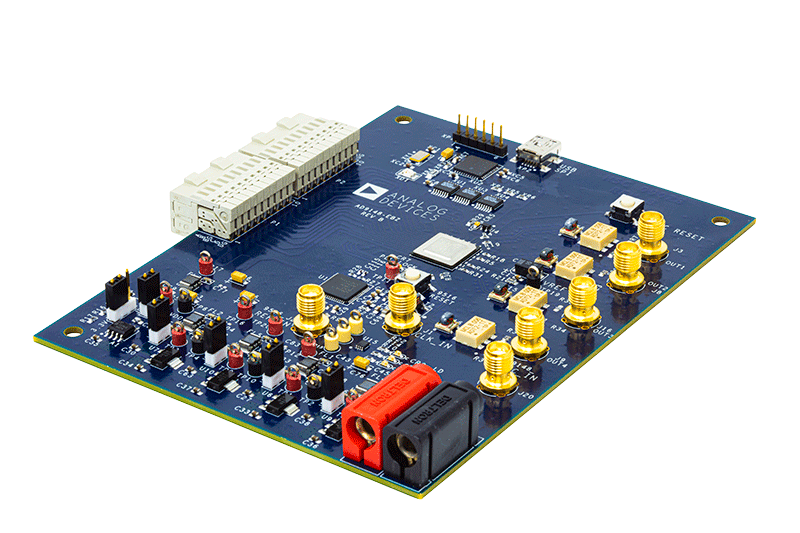

AD9148-EBZ或AD9148-M5375-EBZ连接至数字模式发生器(DPG3)或系统演示平台(SDP-H1)以评估AD9148器件。AD9148-EBZ仅是一款数模转换器(DAC)评估板，AD9148-M5375-EBZ板上集成两个ADL5375调制器。
DAC软件套件包括DPGDownloader和串行外设接口(SPI)应用以控制评估板SPI端口。通过SPI端口，待测器件(DUT)和时钟电路可被编程为其多种工作模式中的任意一种。为了简化子系统评估，AD9516-0时钟分配芯片和两个ADL5375调制器已被应用于AD9148-M5375-EBZ。
有关完整详情，请参见AD9148数据手册，使用AD9148-EBZ或AD9148-M5375-EBZ评估板时，必须同时使用该用户指南与数据手册。
ADS7-V2EBZ
基于FPGA的数据采集套件
产品详情
