特性
- 宽输入电压范围：2.75 V至18 V
- 偏置输入电压范围：4.5 V至18 V
- 结温高达150°C
- 反馈电压精度：−0.62%至+0.69%（−40°C至+125°C结温）
- 通道1和通道2：7 A同步降压调节器（9.4 A最小谷值限流值）
- 通道1和通道2：14 A输出（并行工作模式下）
- 通道3：3 A同步降压调节器（4.2 A最小谷值限流值）
- 可调开关频率范围：250 kHz至2500 kHz
- 用于快速负载瞬态响应的外部补偿
- 具有0.615 V精确基准电压的精密使能引脚
- 可编程上电和关断时序
- 可选FPWM/PSM模式选择
- 频率同步输入或输出
- 用于三个通道的电源良好指示
- 有源输出放电开关
- UVLO、过流保护和TSD保护
- 43引脚、5 mm × 5.5 mm LGA封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADP5056在一个43引脚基板栅格阵列(LGA)封装中集成了三个高性能降压调节器，可满足严苛的性能和电路板空间要求。器件可直接连接高达18 V的输入电压，无需使用前置调节器。
通道均集成高端和低端功率金属氧化物半导体场效应晶体管(MOSFET)以优化解决方案的效率。通道1和2提供3.5 A或7 A的可编程输出电流，或在并行工作模式下提供高达14 A的单路输出电流。通道3提供1.5 A或3 A的可编程输出电流。
ADP5056的开关频率可编程或同步至外部时钟。ADP5056的每个通道均集成一个使能引脚(ENx)，可方便地设置上电时序或改变可调节欠压闭锁(UVLO)阈值。
ADP5056集成了启动/关断序列控制、强制脉冲宽度调制/省电模式(FPWM/PSM)选择、输出放电开关和电源良好信号。
ADP5056的额定结温范围是−40°C至+150°C。
请注意，在整篇数据手册中，多功能引脚（如SYNC/MODE）由整个引脚名称或引脚的单个功能表示；例如SYNC即表示仅与此功能相关。
- 小型蜂窝基站
- 现场可编程门阵列(FPGA)和处理器应用
- 安防和监控
- 医疗应用
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP5056
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADP5056ACCZ-R7 |
43-Terminal LGA (5mm x 5mm x 0.868mm)
|
|
- ADP5056ACCZ-R7
- 引脚/封装图-中文版
-
43-Terminal LGA (5mm x 5mm x 0.868mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 2

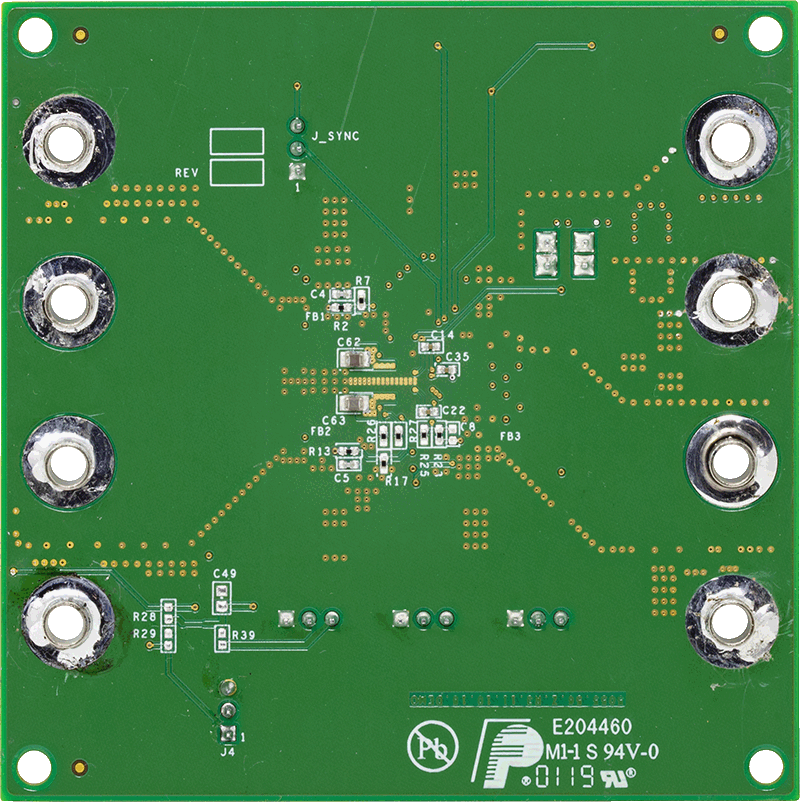

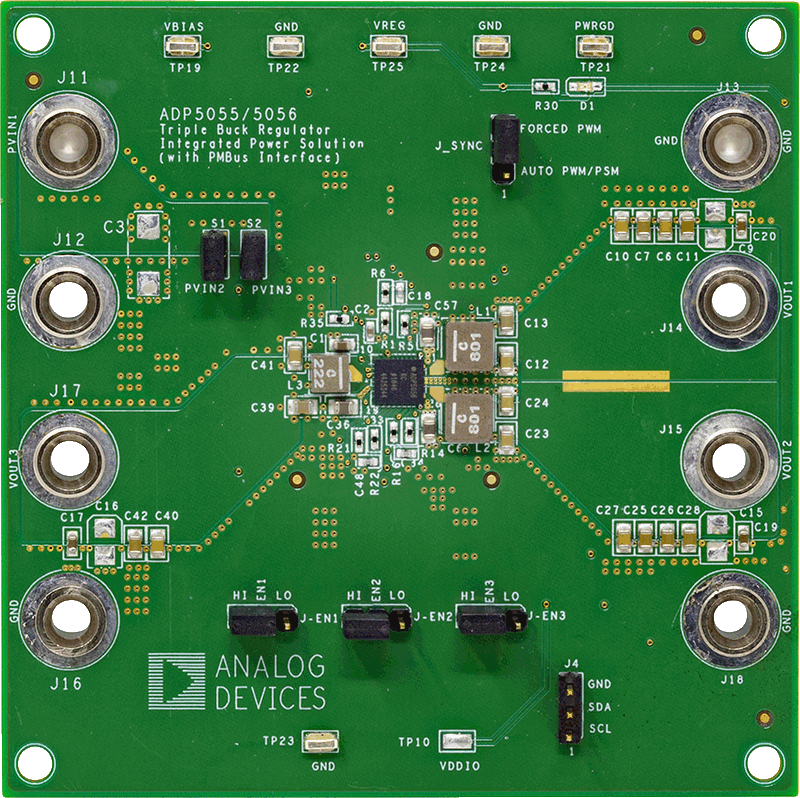

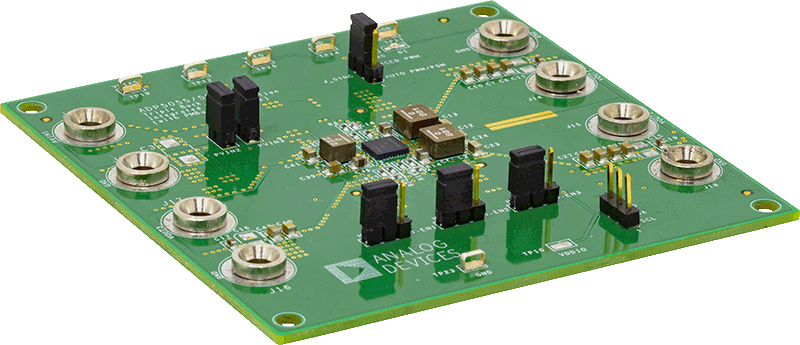

ADP5056-EVALZ
ADP5056评估板
产品详情
本用户指南描述ADP5056评估，包括详细的原理图和印刷电路板(PCB)布局图。
ADP5056-EVALZ包含ADP5056，在一个43引脚基板栅格阵列(LGA)封装中集成了三个高性能降压调节器，以满足严苛的性能和电路板空间要求。ADP5056-EVALZ无需任何前置调节器可直接连接到高达18 V的输入电压。
有关器件的完整详情可参考ADI公司提供的ADP5056数据手册。评估ADP5056时，应同时参阅此数据手册和本用户指南。
资料
EVAL-ADRV9026/ADRV9029
ADRV9026和ADRV9029评估板
特性和优点
- 用于评估的完整ADRV9026无线电卡
- ADRV9026-HB/PCBZ，适用于2.8GHz至6GHz频段
- ADRV9026-MB/PCBZ，适用于650MHz至2.8GHz频段
- ADRV9026-LB/PCBZ，适用于75MHz至1000MHz频段
- 用于评估的完整ADRV9029无线电卡
- ADRV9029-HB/PCBZ（集成DPD和CFR），适用于2.8GHz至6GHz频段
- ADRV9029-MB/PCBZ（集成DPD和CFR），适用于650MHz至2.8GHz频段
- 4x4宽带RF收发器平台，工作频率范围650MHz至6GHz
- 独立的电源子卡提供了高效率电源解决方案参考设计
- 通过FMC连接器连接FPGA母板ADS9-V2EBZ
- 包括原理图、布局、BOM、API和评估软件
产品详情
ADRV9029和ADRV9026无线电卡设计用于展示ADRV9026（四通道宽带RF收发器）和ADRV9029（集成DPD和CFR的四通道宽带RF收发器）。无线电卡提供一个4x4收发器平台用于器件评估。无线电卡工作所需的全部外设包括一个独立的高效率电源电路板和一个高性能时钟解决方案，它们均已安装在无线电板上。通过FMC连接器将其中一个无线电卡与FPGA主板ADS9-V2EBZ连接，形成ADRV9026和ADRV9029的完整评估平台。ADRV9026评估套件可用于评估ADRV9010的性能。
