ADG5421F

±60 V 故障保护和检测、11 Ω RON、双路 SPST 开关

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • S1 和 S2 引脚上的过压保护电压高达 ±60 V
  • S1 和 S2 引脚上的掉电保护电压高达 ±60 V
  • 无需数字输入即可获知状态
  • 11 Ω 低导通电阻(典型值)
  • 超平、导通电阻
  • 在任何情况下都能抑制闩锁效应
  • 3.5 kV 人体模型 (HBM) ESD 额定值
  • VSS 至 VDD −2 V 信号范围
    • 全定工作电压为 ±15 V、 ±20 V、+12 V 和 +36 V
    • ±5 V 到 ±22 V 双电源供电
    • 8 V 到 44 V 单电源供电
  • 10 引脚 3 mm × 2 mm LFCSP
更多细节
show more Icon

ADG5421F 是一款双路、单刀单掷 (SPST) 低导通电阻开关,在源极引脚上具有过压保护、掉电保护和过压检测等功能。

当没有电源时,开关保持关闭状态,开关输入为高阻抗。上电时,如果任何一个 Sx 引脚上的模拟输入信号电平超过 VDD 或 VSS的阈值电压 VT,两个开关就一起关断,漏极开路故障标志 (FF) 引脚拉至逻辑低电平。在通电和断电条件下,相对接地电压高达 +60 V 或 −60 V 的输入信号电平都将被屏蔽。

开关通过逻辑 1 输入进行接通,在两个方向上的导电性能相同。数字输入在整个工作电源范围内与 1.8 V 逻辑输入兼容。

应用

  • 模拟输入和输出模块
  • 远程控制和分布式控制系统
  • 数据采集
  • 仪器仪表
  • 航空电子设备
  • 自动测试设备
  • 通信系统
  • 继电器替代方案

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADG5421FBCPZ-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADG5421F

评估 ADG5421F 故障保护和检测,12Ω RON,SPST开关

zoom

EVAL-ADG5421F

评估 ADG5421F 故障保护和检测,12Ω RON,SPST开关

评估 ADG5421F 故障保护和检测,12Ω RON,SPST开关

特性和优点

  • 电源电压
    • 双电源:±5 V 至 ±22 V
    • 单电源:8 V 至 44 V
  • 防止源极引脚过压
    • 信号电压高达 −60 V 和 +60 V
  • LED 用于过压的视觉指示
  • 并行接口兼容 1.8 V 逻辑

产品详情

EVAL-ADG5421FEBZ 是 ADG5421F 的评估板,具有两个 SPST 开关通道。ADG5421F 的电源引脚具有过压故障检测和保护电路,并在上电和未上电状态下,对高达 −60 V 和 +60 V 的信号提供保护。

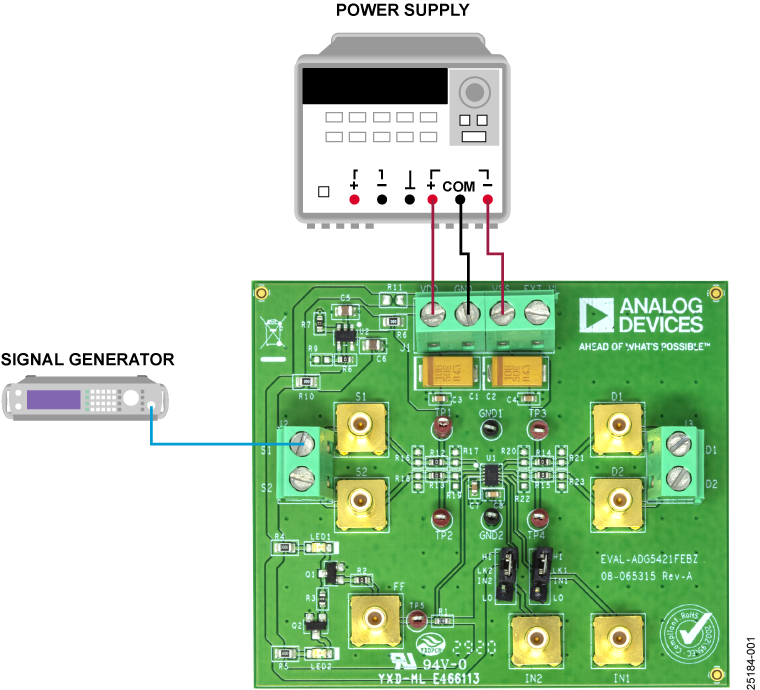

用户指南中的图 1 显示了 EVAL-ADG5421FEBZ 的典型评估设置。ADG5421F 焊接到评估板中央位置,具有双线螺丝接线端子,以连接到每个源极和漏极引脚。三个螺丝端子用于为设备供电,第四个端子用于提供用户定义的数字电压,来为 LED 供电,LED 是开关故障状态的可视指示。

有关 ADG5421F, 的完整详细信息,请参阅 ADG5421F 数据手册,在使用该评估板时,必须同时参阅本用户指南。
