コンバータ評価／開発用ボード（CED）

コンバータ評価／開発用ボード（EVAL-CED1Z）は、アナログ・デバイセズのプラットフォームの一部で、アナログ・デバイセズの高精度コンバータを用いたシステムの評価、デモ、開発に使用することを目的としています。

COMPATIBLE PRODUCT EVALUATION BOARDS

The CED controller boards were designed to be used in conjunction with various ADI component evaluation boards as part of a customer evaluation environment. The following evaluation boards are compatible with CED controller boards.

Product

Recommended Controller
シングル・チャンネルA/Dコンバータ (40)
X+
AD7767:
A/Dコンバータ、24ビット、128 / 64 / 32kSPS、8.5mW、109dB
EVAL-CED
AD7766:
A/Dコンバータ、24ビット、128/64/32kSPS、8.5mW、109dB
EVAL-CED
AD7765:
24ビットA/Dコンバータ、156kSPS、112dB、シグマ・デルタ（ΣΔ）型、バッファ内蔵、シリアル・インターフェース
EVAL-CED
AD7764:
24ビットA/Dコンバータ、312kSPS、109dB、シグマ・デルタ（ΣΔ）型、バッファ内蔵、シリアル・インターフェース
EVAL-CED
AD7763:
24ビットA/Dコンバータ、625kSPS、シグマ・デルタ（ΣΔ）型 、シリアル・インターフェース
EVAL-CED
AD7762:
24ビットA/Dコンバータ、625kSPS、シグマ・デルタ（ΣΔ）型、バッファ内蔵
EVAL-CED
AD7760:
A/Dコンバータ、2.5MSPS、24ビット、100dB、Σ-Δ、バッファ回路内蔵
EVAL-CED
AD7679:
18ビットA/Dコンバータ、570kSPS、PulSAR®
EVAL-CED
AD7678:
18ビットA/Dコンバータ、100kSPS、PulSAR®
EVAL-CED
ad7677:
16 ビット A/D コンバータ、1 LSB INL、1 MSPS、差動 PulSAR®
EVAL-CED
AD7676:
INL =最大1 LSBの500 KSPS CMOS 16ビットPULSAR® ADC
EVAL-CED
AD7675:
16ビットの100kSPS、差動PulSAR® A/Dコンバータ
EVAL-CED
AD7674:
A/D コンバータ、18 ビット、2.5 LSB INL、800 kSPS、SAR
EVAL-CED
AD7671:
PulSAR®：16ビットA/Dコンバータ、1MSPS、バイポーラ
EVAL-CED
AD7667:
PulSAR®：16ビットA/Dコンバータ、1MSPS、電圧リファレンス内蔵、ユニポーラ
EVAL-CED
AD7666:
PulSAR®：16ビットA/Dコンバータ、500kSPS、電圧リファレンス内蔵、ユニポーラ
EVAL-CED
AD7665:
PulSAR® A/Dコンバータ、16ビット、570kSPS、バイポーラ
EVAL-CED
AD7664:
ノー・ミス・コードの570 KSPS逐次比較型CMOS Pulsar® 16ビットADC
EVAL-CED
AD7663:
PulSAR®：16ビットA/Dコンバータ、250kSPS、バイポーラ、CMOS
EVAL-CED
AD7661:
PulSAR®：16ビットA/Dコンバータ、100kSPS、電圧リファレンス内蔵、ユニポーラ
EVAL-CED
AD7660:
ノー・ミス・コードの100 KSPS逐次比較型CMOS PulSAR® 16ビットADC
EVAL-CED
AD7653:
PulSAR®：16ビットA/Dコンバータ、1MSPS、電圧リファレンス内蔵、ユニポーラ
EVAL-CED
AD7652:
PulSAR®：16ビットA/Dコンバータ、500kSPS、リファレンス内蔵、ユニポーラ
EVAL-CED
AD7651:
PulSAR®16ビットA/Dコンバータ、100kSPS、電圧リファレンス内蔵、ユニポーラ
EVAL-CED
AD7650:
ADコンバータ、16ビット、570KSPS、逐次比較型、ユニポーラ、CMOS
EVAL-CED
AD7643:
PulSAR®：18ビットA/Dコンバータ、1.25 MSPS
EVAL-CED
AD7641:
18ビットA/Dコンバータ、2MSPS、逐次比較型（SAR ADC）
EVAL-CED
AD7634:
PulSAR®:18ビット、差動A/Dコンバータ、670kSPS、プログラマブル入力
EVAL-CED
AD7623:
PulSAR®：16ビットA/Dコンバータ、1.33MSPS
EVAL-CED
AD7622:
PulSAR®：A/Dコンバータ、16ビット、2MSPS、1.5LSBのINL
EVAL-CED
AD7621:

A/Dコンバータ、16ビット、3MSPS、INL-2LSB、PulSAR®

EVAL-CED
AD7612:
PulSAR® A/Dコンバータ、16ビット、750kSPS
EVAL-CED
AD7610:
PulSAR® A/Dコンバータ、16ビット、250kSPS、ユニポーラ / バイポーラ・プログラマブル入力
EVAL-CED
AD7477:
10ビットA/Dコンバータ、1MSPS、6ピンSOT-23パッケージ
EVAL-CED
AD7476:
A/Dコンバータ、12ビット、1MSPS、6ピンSOT-23パッケージ
EVAL-CED
AD7468:
1.6V、マイクロパワー 8ビットA/Dコンバータ
EVAL-CED
AD7467:
1.6V、マイクロパワー 10ビットA/Dコンバータ
EVAL-CED
AD7466:
1.6V、マイクロパワー 12ビットA/Dコンバータ
EVAL-CED
AD7276:
12ビットA/Dコンバータ、3MSPS、8ピンMSOP、6ピンTSOTパッケージ
EVAL-CED
AD7274:
12ビットA/Dコンバータ、3MSPS 、TSOTおよびMSOPパッケージ
EVAL-CED
AD7949:
A/Dコンバータ、14ビット、8チャンネル、250kSPS、PulSAR®シリーズ
EVAL-CED
AD7699:
A/Dコンバータ、16ビット、8チャンネル、500kSPS、PulSAR
EVAL-CED
AD7689:
16ビット、8チャンネル、250kSPS PulSAR ADC
EVAL-CED
AD7682:

16ビット、4チャンネル、250kSPS PulSAR ADC

EVAL-CED
AD7400:
絶縁型シグマ・デルタ（ΣΔ）変調器
EVAL-CED
AD7655:
A/Dコンバータ、16ビット、500kSPS、4チャンネル、低価格、PulSARシリーズ
EVAL-CED
AD7654:
A/Dコンバータ、デュアル、2チャンネル、同時サンプリング、PulSAR®、16ビット
EVAL-CED
AD7367:
A/Dコンバータ、14ビット、デュアル、2チャンネル、真のバイポーラ入力、同時サンプリング、逐次比較型（SAR）
EVAL-CED
AD7357:

A/Dコンバータ、14ビット、4.25MSPS、差動入力、デュアル、同時サンプリング、SAR

EVAL-CED
AD7356:
A/Dコンバータ、12ビット、5MSPS、差動入力、同時サンプリング、デュアル、SAR
EVAL-CED
AD7352:
A/Dコンバータ、12ビット、3MSPS、差動入力、デュアル、同時サンプリング、SAR
EVAL-CED
AD7266:
12ビットA/Dコンバータ、2MSPS、差動／シングルエンド入力、デュアル、3チャンネル、逐次比較型、同時サンプリング
EVAL-CED
AD7264:
A/Dコンバータ、14ビット、1MSPS、同時サンプリング逐次比較型、PGAと4個のコンパレータ内蔵
EVAL-CED
AD7262:
A/Dコンバータ、12ビット、1MSPS、逐次比較型、同時サンプリング機能、PGAと4個のコンパレータ内蔵
EVAL-CED

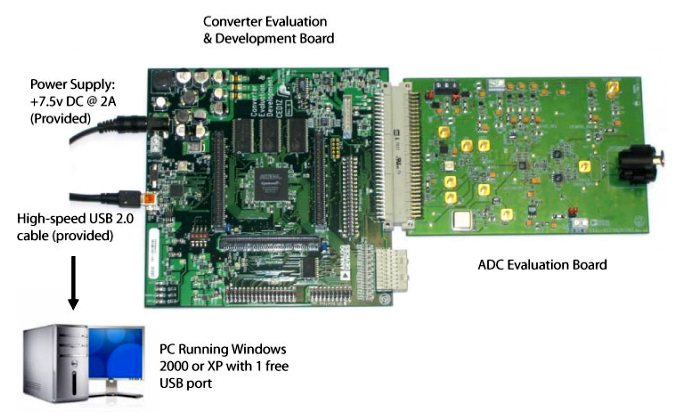

ced1a
特長：
  • 複数のシリアルおよびパラレル高精度コンバータ評価用ボードとのインターフェース
  • PCとのUSB2.0接続（USB1.1互換）
  • Altera Cyclone FPGA
  • 高速LVDSインターフェースに対応
  • 8個の電源を個別に供給
  • Uコネクタを介しADSP-BF537 Blackfin EZ-KIT Liteに直接接続
  • Windows 2000/XP互換
