AD7612

製造中

PulSAR® A/Dコンバータ、16ビット、750kSPS

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • ピンまたはソフトウェアで選択可能な複数の入力範囲：5V、10V、±5V、±10V
  • ピンまたはシリアルSPI®互換で入力範囲／モード選択
  • スループット
    750kSPS（ワープ・モード）
    600kSPS（ノーマル・モード）
    500kSPS（インパルス・モード）
  • INL: ±0.75 LSB typical, ±1.5 LSB maximum （FSRの±23ppm）
  • ノー・ミスコードの16ビット分解能
  • SNR: 92 minimum (5 V) @ 2 kHz, 94 dB （typ） @ 2 kHz （±10 V）
  • THD: −107 dB typical
  • iCMOS™ プロセス技術
  • 5V内部リファレンス：ドリフト3ppm/℃（typ）、TEMP出力
  • パイプライン遅延なし（SARアーキテクチャ）
  • パラレル（16/8ビット・バス）とシリアルの5V/3.3Vインターフェース
  • SPI®/QSPI™ /MICROWIRE™ /DSP互換

AD7612は、アナログ・デバイセズのiCMOS 高電圧プロセスで製造された、16ビット電荷再配分式の逐次比較型（SAR）アーキテクチャ採用のA/Dコンバータ（ADC）です。AD7612の入力範囲と動作モードは、ハードウェアまたは専用のシリアル設定ポート（書込み専用）によって設定されます。

AD7612は、高速16ビット・サンプリングADC、内部変換クロック、内部リファレンス（およびバッファ）、誤差補正回路、シリアルとパラレルのシステム・インターフェース・ポートを内蔵しています。IN＋でのアナログ入力は、 CNVST の立下がりエッジでグラウンド・センスIN－を基準にしてサンプリングされます。 AD7612は、4種類のアナログ入力範囲に加えて、3種類のサンプリング・モードを備えています。すなわち、最大のスループットが得られるワープ・モード、最大の非同期スループットが得られるノーマル・モード、消費電力がスループットに応じて直線的に変化するインパルス・モードです。動作温度範囲は－40～＋85℃で仕様規定されています。

製品のハイライト

  1. プログラマブルな入力範囲とモード選択ピンまたはシリアル・ポートで入力範囲／モードが選択できます。
  2. 高速スループット。ワープ・モードでは、750kSPSを実現します。
  3. 優れた直線性16ビットのノー・ミスコード、±1.5LSB（max）のINLを特長とします。
  4. 内部リファレンス±3ppm/℃（typ）のドリフトを持つ5V内部リファレンスとオンチップ温度センサーを備えています。
  5. シリアル／パラレル・インターフェース3.3Vまたは5Vロジックと互換性を持つ、多機能のパラレル・インターフェース（16/8ビット・バス）または2線式シリアル・インターフェースを内蔵。

アプリケーション

  • プロセス制御
  • 医療機器
  • 高速データ・アクイジション
  • デジタル・シグナル・プロセッシング
  • 計測機器
  • スペクトル・アナライザー
  • ATE
AD7612
PulSAR® A/Dコンバータ、16ビット、750kSPS

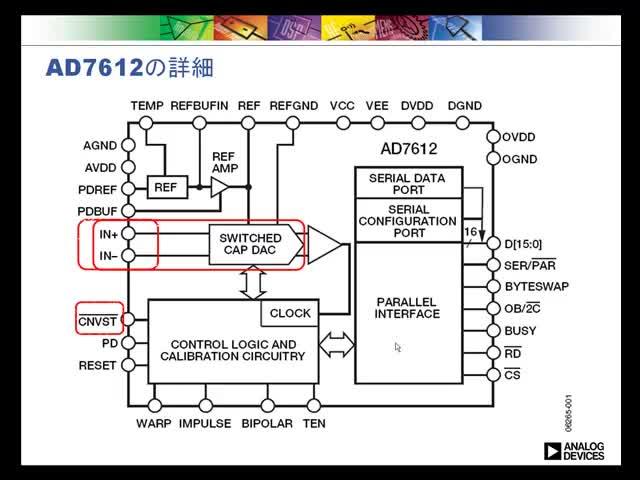

AD7612 Functional Block Diagram 70453206AD7612-pc
