AD7466

1.6V、マイクロパワー 12ビットA/Dコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$3.71
特長
  • VDD =1.6~3.6Vで仕様規定
  • 低消費電力:
    電源3V、100kSPSで0.62mW(typ)
    電源3.6V、50kSPSで0.48mW(typ)
    電源1.6V、100kSPSで0.12mW(typ)
  • 高速スループット・レート:200 kSPS

    詳細はデータシートをご参照ください。
  • AD7466-KGDのデータシート(英語pdf)はこちらからダウンロードできます
  • KNOWN GOOD DIEでの供給も可能で、データシート上の仕様は完全に保証されています

製品概要
show more Icon

AD7466/AD7467/AD7468は、それぞれ12ビット、10ビット、8ビットの高速、低消費電力の逐次比較型A/Dコンバータです。単電源1.6~3.6Vで動作し、低消費電力で最大200kSPSのスループット・レートを実現します。また、3MHzを超える入力周波数を処理できる低ノイズ、広帯域のトラック/ホールド・アンプを備えています。

変換プロセスとデータ・アクイジションをCSとシリアル・クロックを使って制御しているため、マイクロプロセッサまたはDSPとのインターフェースが可能です。入力信号はCSの立ち下がりエッジでサンプル処理され、変換もこの時点から開始されます。AD7466/AD7467/AD7468にはパイプライン遅延がありません。

デバイスのリファレンスは、内部のVDDから得ます。これによって、最大の入力ダイナミック・レンジが可能になり、アナログ入力範囲は0V~VDDになります。変換レートはSCLKで決まります。

製品のハイライト

  1. 電源電圧1.6~3.6Vで仕様規定
  2. SOT-23とMSOPパッケージの12/10/8ビットADC
  3. 低消費電力で高いスループットを実現。3V、100kSPS、ノーマル・モードの動作における消費電力は最大0.9mW。
  4. 電力/シリアル・クロック速度の柔軟な管理。変換レートはシリアル・クロックで決定されるので、シリアル・クロックが高速なほど、変換時間は短くなります。変換後の自動パワーダウンにより、パワーダウン時の平均消費電力が小さくなります。現在の消費電力は最大0.1μAで、パワーダウン時には代表値で8nAになります。
  5. 電源をリファレンスに使用
  6. パイプライン遅延なし
  7. CS入力から正確に変換のタイミングを制御する標準的な逐次比較型A/Dコンバータを搭載しています。

アプリケーション

  • バッテリ電源システム
  • 医療機器
  • 遠隔データ・アクイジション
  • 絶縁データ・アクイジション
  • 質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 5
    1Ku当たりの価格 最低価格:$3.71

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    AD7466-KGD-DF
    • HTML
    • HTML
    AD7466BRMZ
    • HTML
    • HTML
    AD7466BRMZ-REEL7
    • HTML
    • HTML
    AD7466BRTZ-R2
    • HTML
    • HTML
    AD7466BRTZ-REEL7
    • HTML
    • HTML

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    3 22, 2021

    - 21_0001

    Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

    5 15, 2012

    - 10_0006

    Halogen Free Material Change for mini SOIC Products

    2 8, 2010

    - 04_0080

    Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

    AD7466BRMZ

    製造中

    AD7466BRMZ-REEL7

    製造中

    AD7466BRTZ-R2

    製造中

    AD7466BRTZ-REEL7

    製造中

    8 16, 2017

    - 16_0291

    CANCELLED: Addition of Amkor Philippines as Alternate Assembly Site for 5L, 6L and 8L SOT23 Chip-On-Lead Packages

    2 4, 2010

    - 10_0009

    Halogen Free Material Change for SOT_23 Products

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    3 22, 2021

    - 21_0001

    arrow down

    Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

    5 15, 2012

    - 10_0006

    arrow down

    Halogen Free Material Change for mini SOIC Products

    2 8, 2010

    - 04_0080

    arrow down

    Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

    AD7466BRMZ

    製造中

    AD7466BRMZ-REEL7

    製造中

    AD7466BRTZ-R2

    製造中

    AD7466BRTZ-REEL7

    製造中

    8 16, 2017

    - 16_0291

    arrow down

    CANCELLED: Addition of Amkor Philippines as Alternate Assembly Site for 5L, 6L and 8L SOT23 Chip-On-Lead Packages

    2 4, 2010

    - 10_0009

    arrow down

    Halogen Free Material Change for SOT_23 Products

    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    必要なソフトウェア/ドライバが見つかりませんか?

    ドライバ/ソフトウェアをリクエスト
    評価用キット

    評価用キット 1

    EVAL-AD7466

    AD7466 Evaluation Board

    zoom

    EVAL-AD7466

    AD7466 Evaluation Board

    AD7466 Evaluation Board

    製品の詳細

    The EVAL-AD7466CBZ is a fully featured evaluation kit for the AD7466. This board operates in stand alone mode or in conjunction with the Evaluation Controller board . When operated with the Evaluation Controller board, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the Evaluation Controller board. This Evaluation board can be used to evaluate the AD7467 and AD7468 generics also, however you will need to order the parts separately to put on the board.

    ツールおよびシミュレーション

    ツールおよびシミュレーション 1

    リファレンス・デザイン

    リファレンス・デザイン 1

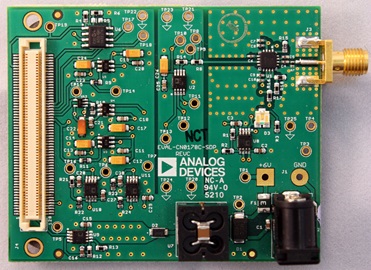

    ソフトウェア・キャリブレーション方式の50MHz~9GHz RF 電力計測システム ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

    zoomopens a dialog

    CN0178

    ソフトウェア・キャリブレーション方式の50MHz~9GHz RF 電力計測システム ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

    CN0178

    Circuits from the Lab®

    tooltip Info:Circuits from the Lab®
    ソフトウェア・キャリブレーション方式の50MHz~9GHz RF 電力計測システム ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

    機能と利点

    • Wideband frequency range from 50MHz to 9GHz
    • 65 dB dynamic range
    • Calculates crest factor, RMS, and peak signal levels
    詳細なリファレンス・デザインを表示 external link
