製品概要

機能と利点

  • VDD =1.6~3.6Vで仕様規定
  • 低消費電力:電源3V、100kSPSで0.62mW(typ)
    電源3.6V、50kSPSで0.48mW(typ)
    電源1.6V、100kSPSで0.12mW(typ)
  • 高速スループット・レート:200 kSPS
  • 広入力帯域幅:30kHz入力周波数に対してS/N比71dB
  • 電源/シリアル・クロック速度の柔軟な管理
  • パイプライン遅延なし
  • 高速シリアル・インターフェース:SPI®/QSPI™ /MICROWIRET™ DSPコンパチブル
  • 自動パワーダウン
  • パワーダウン・モード:8nA(typ)

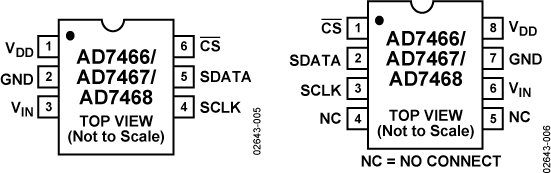

  • 6ピンSOT-23パッケージ
  • 8ピンMSOPパッケージ

製品概要

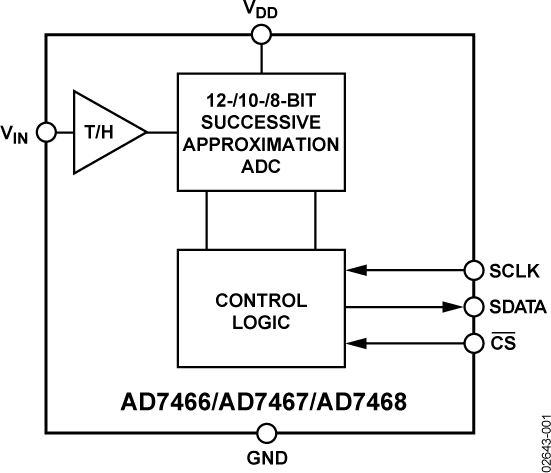

AD7466/AD7467/AD7468は、それぞれ12ビット、10ビット、8ビットの高速、低消費電力の逐次比較型A/Dコンバータです。単電源1.6~3.6Vで動作し、200kSPSまでのスループット・レートを実現します。また、3MHzを超える入力周波数を処理できる低ノイズ、広帯域のトラック/ホールド・アンプを備えています。

変換プロセスとデータ・アクイジションをCSとシリアル・クロックを使って制御しているため、マイクロプロセッサまたはDSPとのインターフェースが可能です。入力信号はCSの立ち下がりエッジでサンプル処理され、変換もこの時点から開始されます。AD7466/AD7467/AD7468にはパイプライン遅延がありません。

デバイスは、高速スループット・レートで低消費電力を実現するために、先端的な設計技術を用いています。デバイスのリファレンスは、内部のVDDから得ます。これによって、最大の入力ダイナミック・レンジが可能になり、アナログ入力範囲は0V~VDDになります。変換レートはSCLKで決まります。

製品のハイライト

  1. 電源電圧1.6~3.6Vで仕様規定
  2. SOT-23パッケージの12/10/8ビットADC
  3. 低消費電力で高いスループットを実現。3V、100kSPS、ノーマル・モードの動作における消費電力は最大0.9mW電力/シリアル・クロック速度の柔軟な管理変換レートはシリアル・クロックで決定されるので、シリアル・クロックが高速なほど、変換時間は短くなります。変換後の自動パワーダウンにより、パワーダウン時の平均消費電力が小さくなります。現在の消費電力は最大0.1μAで、パワーダウン時には代表値で8nAになります。
  4. 電源をリファレンスに使用
  5. パイプライン遅延なし
  6. CS入力から正確に変換のタイミングを制御する標準的な逐次比較型A/Dコンバータを搭載しています。

アプリケーション

  • バッテリ電源システム
  • 医療機器
  • 遠隔データ・アクイジション
  • 絶縁データ・アクイジション
  • 製品ライフサイクル icon-recommended 製造中

    この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

    評価キット (1)

    おすすめ製品

    AD7467 互換製品

    推奨製品 Input Buffer Amplfiers

    • For ultra low noise, low distortion: AD8597.
    • For precision, low noise, low cost: AD8510.

    推奨製品 Vdd source.
