製品概要

機能と利点

  • ピン / ソフトウェアによる複数のプログラマブル入力電圧範囲:5V、10V、±5V、±10V
  • ピンまたはシリアルSPI®互換の入力電圧範囲 / モード選択
  • スループット:250kSPS
  • 分解能:16ビット(ノー・ミッシング・コード)
  • INL:±0.75LSB(typ)、±1.5LSB(max)(FSRの±23ppm)
  • S/N比:94dB@2kHz
  • iCMOS®プロセス技術
  • 5Vの内部リファレンス:3ppm/℃(typ)のドリフト
  • オンチップ温度センサー
  • パイプライン遅延なし(SARアーキテクチャ)
  • パラレル(16ビットまたは8ビット・バス)およびシリアルの5V / 3.3Vインターフェース
  • SPI® / QSPI™ / MICROWIRE™ / DSP互換

製品概要

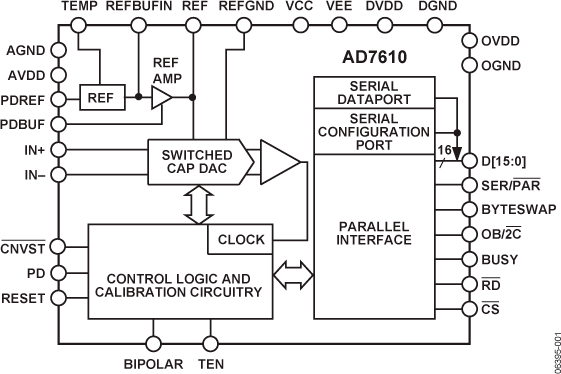

AD7610は、アナログ・デバイセズのiCMOS高電圧プロセスで製造された16ビット、電荷再配分式逐次比較レジスタ(SAR)アーキテクチャのA/Dコンバータ(ADC)です。入力電圧範囲と動作モードをハードウェアまたはこのデバイス専用の書込み専用シリアル構成ポートを通して設定します。高速16ビット・サンプリングADC、内部変換クロック、内部リファレンス(およびバッファ)、誤差補正回路、シリアルとパラレル両方のシステム・インターフェース・ポートを内蔵しています。

CNVSTの立下がりエッジで、グラウンド・センスIN-を基準とするIN+上のアナログ入力がサンプリングされます。0~5V、0~10V、±5V、±10Vの4つの差動アナログ入力範囲に対応しています。

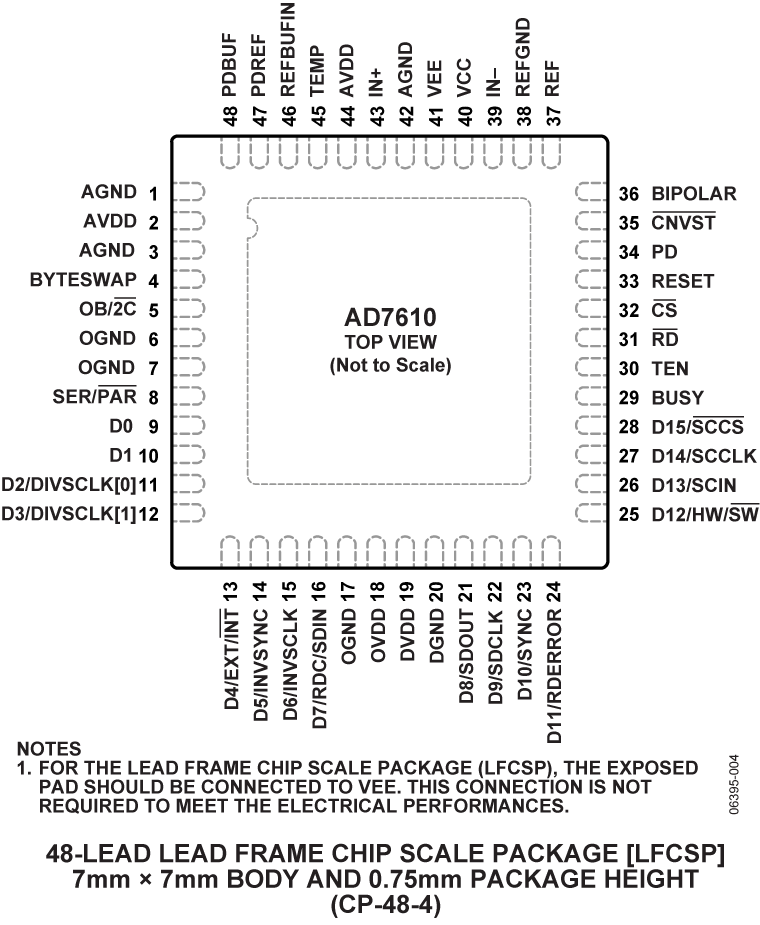

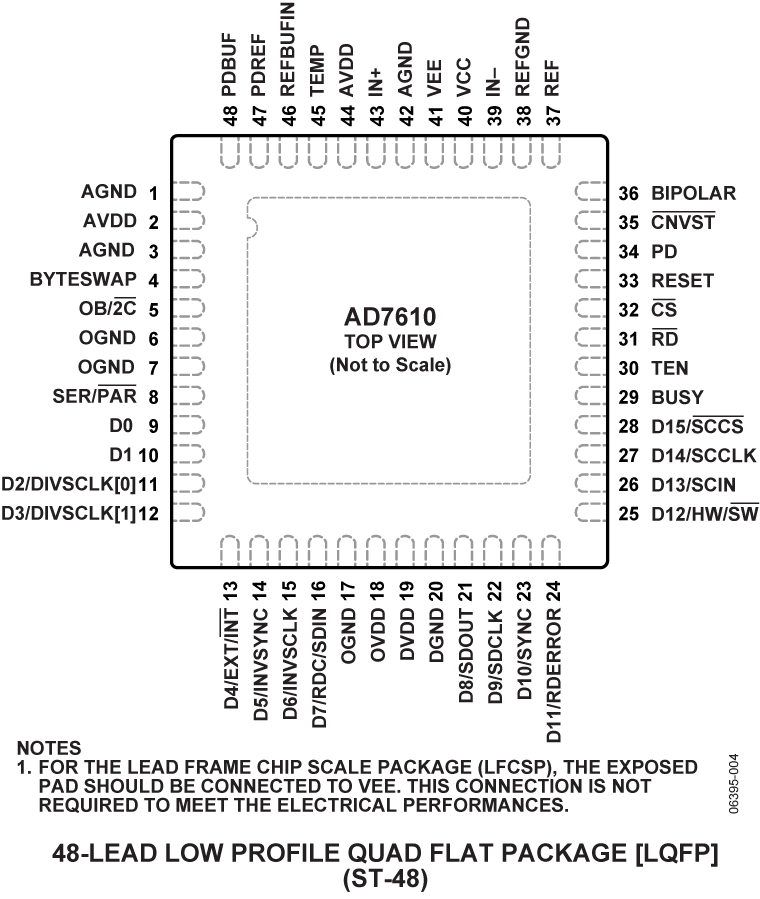

消費電力はスループットに直線的に比例します。AD7610は、鉛フリーの48ピン、薄型クワッド・フラット・パッケージ(LQFP)およびリード・フレーム・チップ・スケール(LFCSP_VQ)パッケージを採用し、-40~+85℃の動作温度範囲で仕様規定されています。

アプリケーション

  • プロセス制御
  • 医療機器
  • 高速データ・アクイジション
  • デジタル信号処理
  • 計測機器
  • スペクトル解析
  • ATE(自動試験装置)

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

おすすめ製品

AD7610 互換製品

推奨製品 Digital Isolators

  • For SPI Interface, smallest package, low voltage I/O (1.8 V to 5.5 V): ADUM3481.
  • For SPI Interface, enhanced system-level ESD performance, 2.5 kVrms isolation: ADUM3401.
  • For SPI Interface, lowest power, 2.5 kVrms isolation: ADUM1401.
  • For SPI Interface, low power, 5.0 kVrms isolation: ADUM4401.

推奨製品 Driver Amplifiers

推奨製品 External Voltage References

  • For low drift and low noise applications: ADR444, ADR4550.
  • For low drift and high current output applications: ADR435.

推奨製品 Voltage Regulators

  • For low dropout regulators with inputs up to 5V: ADP151, ADP160.
  • For high current switching regulators with inputs up to 5V: ADP2114.
